G1-1/4'' 24V DC 3-Wege T-Anschluss Elektrischer Kugelhahn aus Messing - BL3BAT

G1-1/4'' 24V DC 3-Wege T-Anschluss Elektrischer Kugelhahn aus Messing - BL3BAT
Referenz: BL3BAT-114-AG4-024DC
Marke: Tameson

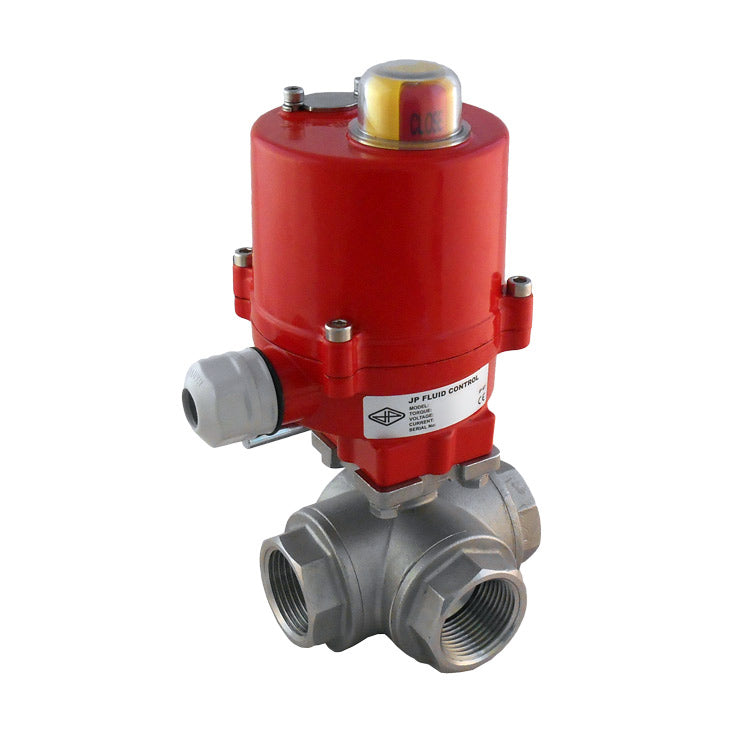

Elektrischer 3-Wege-Kugelhahn (T-Anschluss) mit G1-1/4-Zoll-Rohrgewinde und leistungsstarkem und energieeffizientem 24V AC/DC-Antrieb (max. 40Nm). Medien von -10 bis 100°C, max. Druck 40 bar bei 20°C. Ventilgehäuse aus Messing mit hartverchromter Kugel und Ventilsitzen aus PTFE/NBR. Die Nennweite beträgt 25mm, der Kv-Wert 41m3/h(683,3 l/min Wasser bei dP=1 bar). 3-Punkt-Kontrolle. Drehung 0-90° in nur 8 Sekunden. Kompaktes und robustes Antriebsgehäuse (IP67) mit Stellungsanzeige. Manuelle Übersteuerungsfunktion und zwei zusätzliche Endschalter zur Positionsrückmeldung.

Alle anzeigen
Regulärer Preis
€578,74
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€486,34
ohne MwSt.

Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 2 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75,00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dieser starke und energieeffiziente elektrische 3-Wege-Kugelhahn (T-Port) von Tameson kann zum automatischen Absperren von Leitungen mit Gas oder Flüssigkeiten verwendet werden. Das Ventil hat 1-1/4 Zoll Rohrgewinde (Innengewinde, BSPP). Das Gehäuse des Ventils besteht aus Messing mit einer hartverchromten Messingkugel und PTFE (Teflon)/NBR-Dichtung. Der Antrieb ist sowohl für 24 Volt DC (Gleichstrom) als auch für 24 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Platine kann der Antrieb auf AC oder DC eingestellt werden. Die Werkseinstellung ist Gleichstrom (DC). Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein entsprechendes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, wird der Elektromotor abgeschaltet und keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Stellungsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Stellungsanzeige auf der Oberseite des Antriebs zeigt die Armaturenstellung an. Der Stellantrieb ist mit einer Handnotbetätigung ausgestattet.

Wichtigste Vorteile

  • Robuster Messingkugelhahn mit 1-1/4-Zoll-Rohrgewinde
  • Umschaltzeit nur 8 Sekunden
  • Robustes IP67-Gehäuse
  • Sowohl 24V AC als auch DC möglich (Einstellung über Schalter)
  • Zwei zusätzliche Endschalter für Positionsrückmeldung
  • Manuelle Übersteuerungssteuerung
  • Deutliche visuelle Positionsanzeige

Technische Daten

BetätigungselementKugelhahn
Betätigungselement ref:AG-040-BKugelhahn ref:BL3BAT-114
Spannung:24V DC/AC (50/60Hz)Gehäuse:Messing (CW 617N)
Nom./Max. Aktuell:0.2/1.2 ABall: hartverchromtes Messing
Schutz:IP67Sitzringe:PTFE (Teflon)/NBR
Einschaltdauer:S2 30min.Rohrgewinde: G1-1/4" BSP
Öffnen/Schließen:7 sNenndurchmesser:25mm (DN)
Amb. Temp.:-10°C..50°CLänge der Installation:120 mm
Reichweite:0-90°Maximaler Druck (@20°C):40 bar
Zusätzliche Endschalter:2Funktion: 3-Wege-T-Anschluss
Manuelle Überbrückung:JaTemperatur mittel:-10°C..100°C

Bohrung und Schaltungsfunktion

Der Ball hat eine T-Bohrung. Durch Drehen der Kugel um 90 Grad kann zwischen zwei Kreisläufen umgeschaltet oder die drei Rohre verbunden werden. Die Anschlüsse überlappen sich während der Drehung.

Kugelhahnschaltung Funktion T-Anschluss schematisch

Schematische Darstellung der Schaltungsfunktion von T-Port-Ventilen

Abmessungen

Abmessungen: L1=62mm, L2=26mm, L3=197mm, L4=120mm, L5=94mm
Abmessungen Kugelhahn mit Antrieb

Abmessungen des Stellantriebs AG-040-B und des Kugelhahns BL3BAT-114.

Anwendungen

Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Einige Beispiele für kompatible Medien sind Wasser, (Druckluft), Vakuum (max. -0,9 bar), Öle und Kraftstoffe. Das Messinggehäuse ist nicht für Chloridlösungen (wie Meerwasser, Schwimmbäder) oder demineralisiertes Wasser geeignet. Der maximale Druck bei Raumtemperatur beträgt 40 bar, bei höheren Temperaturen nimmt die zulässige Höchsttemperatur ab. Die Richtung des Drucks ist nicht wichtig, die Strömungsrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -10°C und 100°C. Bei hohen Temperaturen empfiehlt es sich, das Ventil in einem belüfteten Bereich zu installieren. Es ist zulässig, das Ventil in einer feuchten Umgebung zu installieren, vorausgesetzt, dass alle Teile, wie z. B. ein geeignetes elektrisches Kabel, korrekt befestigt sind. Kugelhähne können für leicht verschmutzte Flüssigkeiten verwendet werden. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung und Wassermanagement.

Elektrischer Schaltplan

Beachten Sie die Sicherheitshinweise und das Handbuch, bevor Sie mit der Installation beginnen.

Der Antrieb arbeitet mit 24 Volt DC und 24 Volt AC (50/60Hz). Auf der Platine befinden sich zwei kleine Schalter, mit denen der Antrieb auf AC oder DC eingestellt werden kann. Die Standardeinstellung ist DC. Der Stellantrieb verbraucht 0,2 A Nennstrom und 1,2 A bei maximalem Drehmoment. Der Antrieb hat eine 3-Punkt-Steuerung. Die Klemmen 1 (Minus) und 2 (Plus) sind fest mit der Spannungsversorgung verbunden. Die Klemmen 3 (Minus) und 4 (Minus) sind für die Steuersignale vorgesehen. Durch das Anschließen eines dieser Steuerdrähte wird das Ventil geschlossen oder geöffnet. Schließen Sie niemals die Klemmen 3 und 4 gleichzeitig an, um Kurzschlüsse und Schäden zu vermeiden. Der Antrieb verfügt über zwei interne Endschalter. Sobald die Endposition des Aktuators erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Darüber hinaus befinden sich im Antrieb zwei zusätzliche Endschalter für Kontrollzwecke. Die Winkellage der Endschalter kann verändert werden. Schließen Sie immer die Erde an und verwenden Sie nicht die Rohre als Erde.

elektrical diagram AG actuator 24V DCag-actuator-switch-acdc-schematic.png

Elektrischer Schaltplan für den Stellantrieb AG-040-B. Vor der Verwendung von Wechselstrom müssen zunächst die Schalter auf der Platine eingestellt werden.

Montage

Vergewissern Sie sich vor der Montage, dass die Position der Kugel und des Stellantriebs richtig eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, die den Stellantrieb mit der Armaturenwelle verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben an der Armatur. Zwischen den beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie für die Verbindung zwischen dem Rohr und der Armatur unser Armaturenprogramm.

In der Schachtel

  • Aktuator AG-040-B (Kabel nicht enthalten)
  • Antriebswellenadapter (9x9mm, 11x11mm)
  • 4 Schrauben M5x16mm & Federscheiben (für F03-Flansch)
  • 4 Schrauben M6x16mm & Federscheiben (für F04 & F05 Flansch)
  • Kugelhahn BL3BAT-114

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
