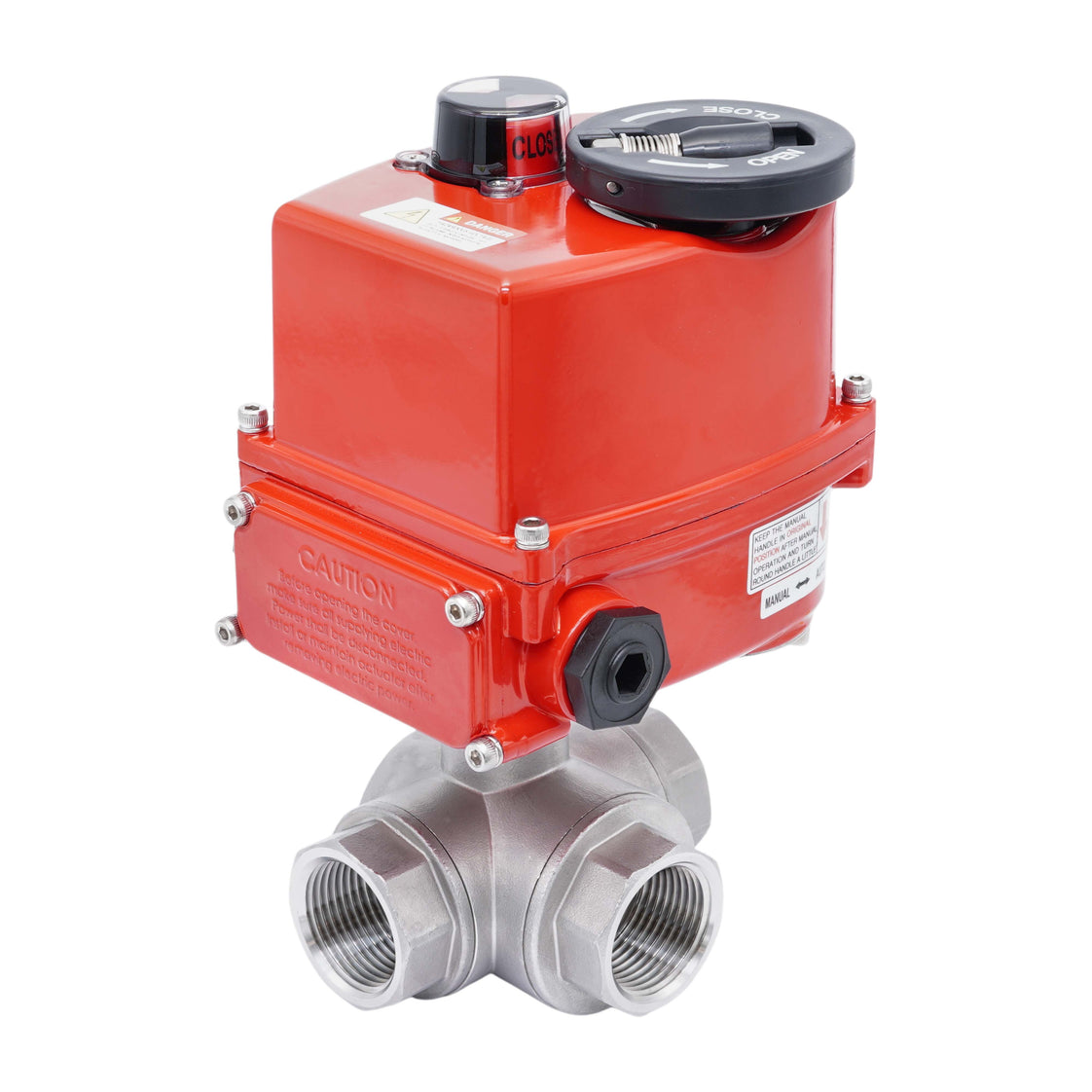

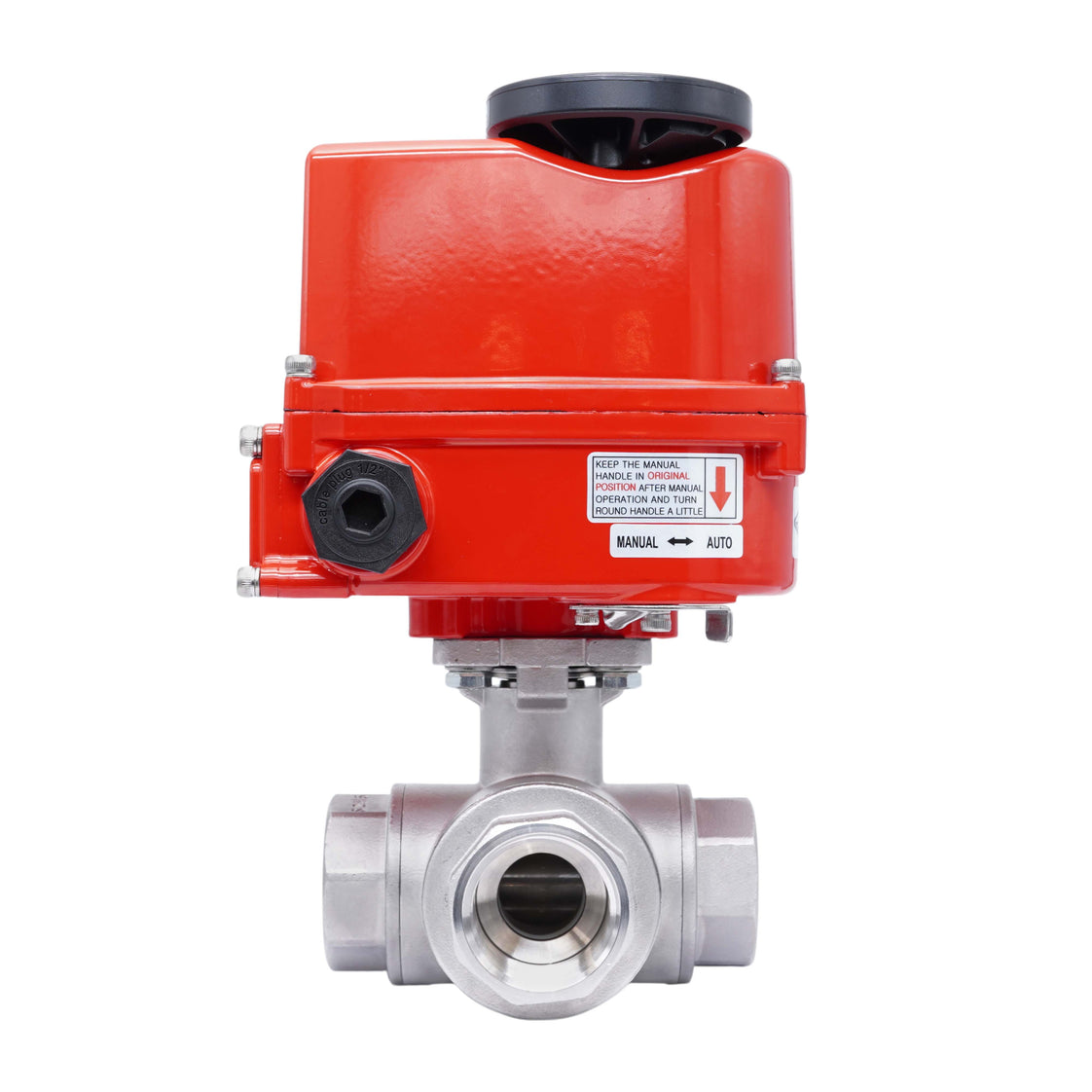

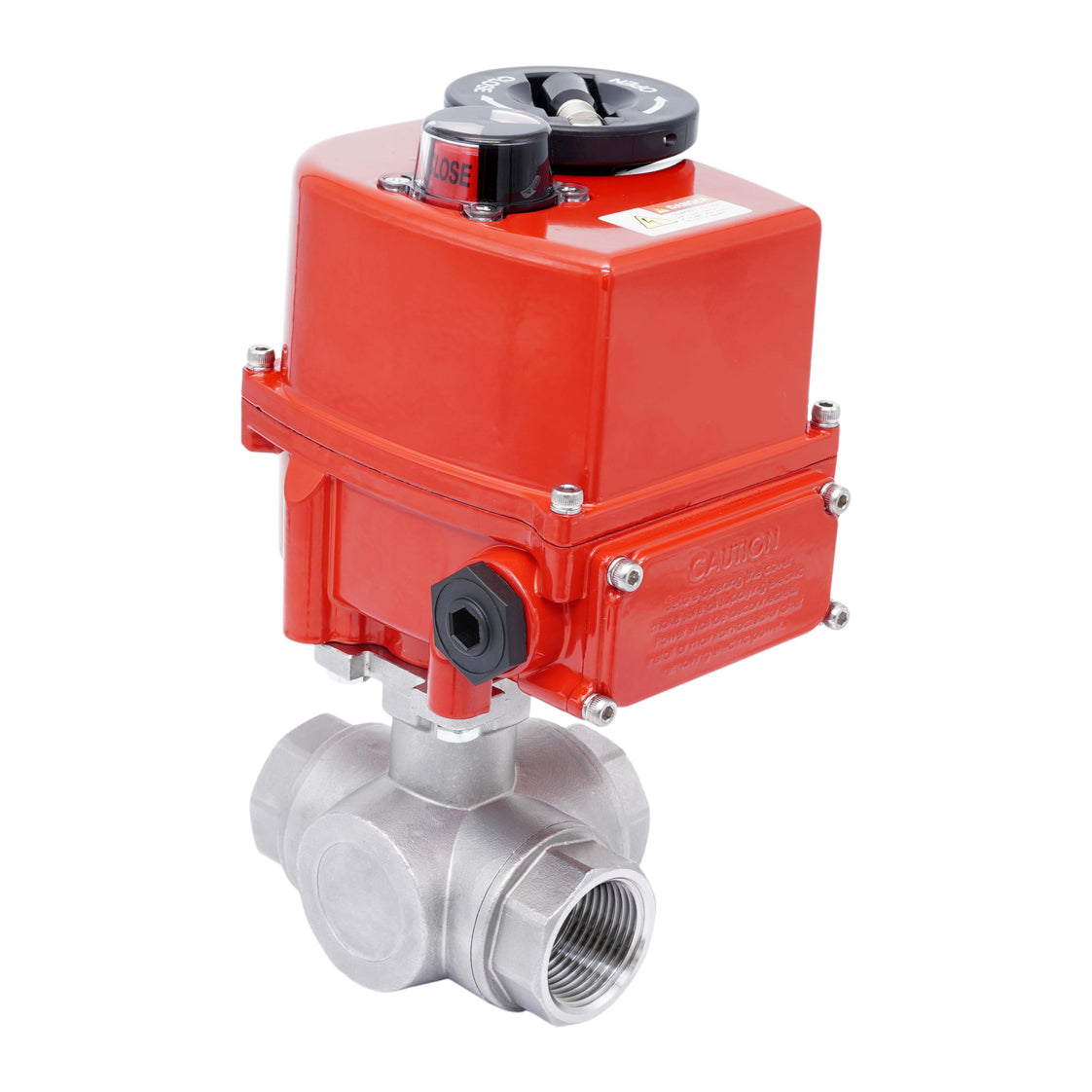

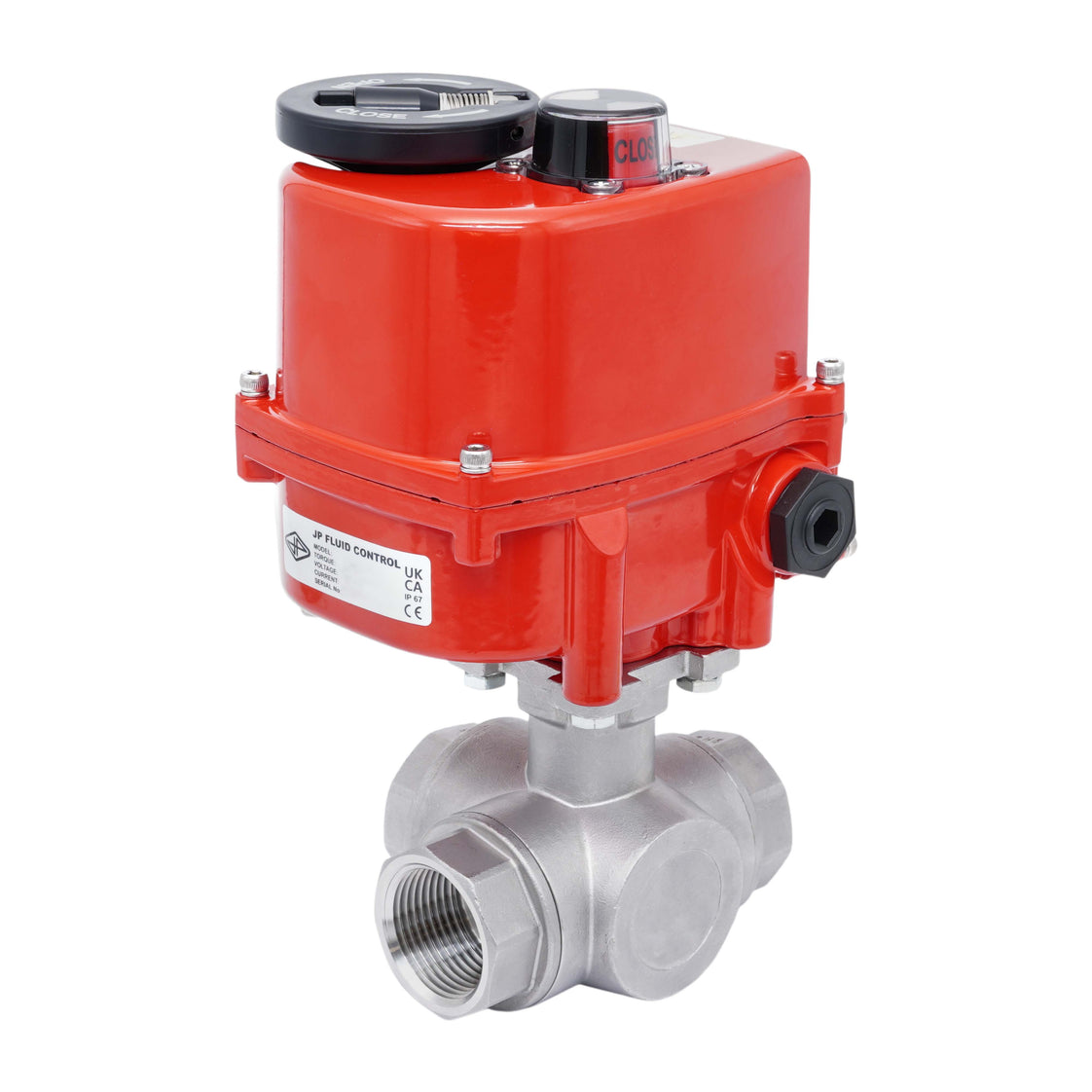

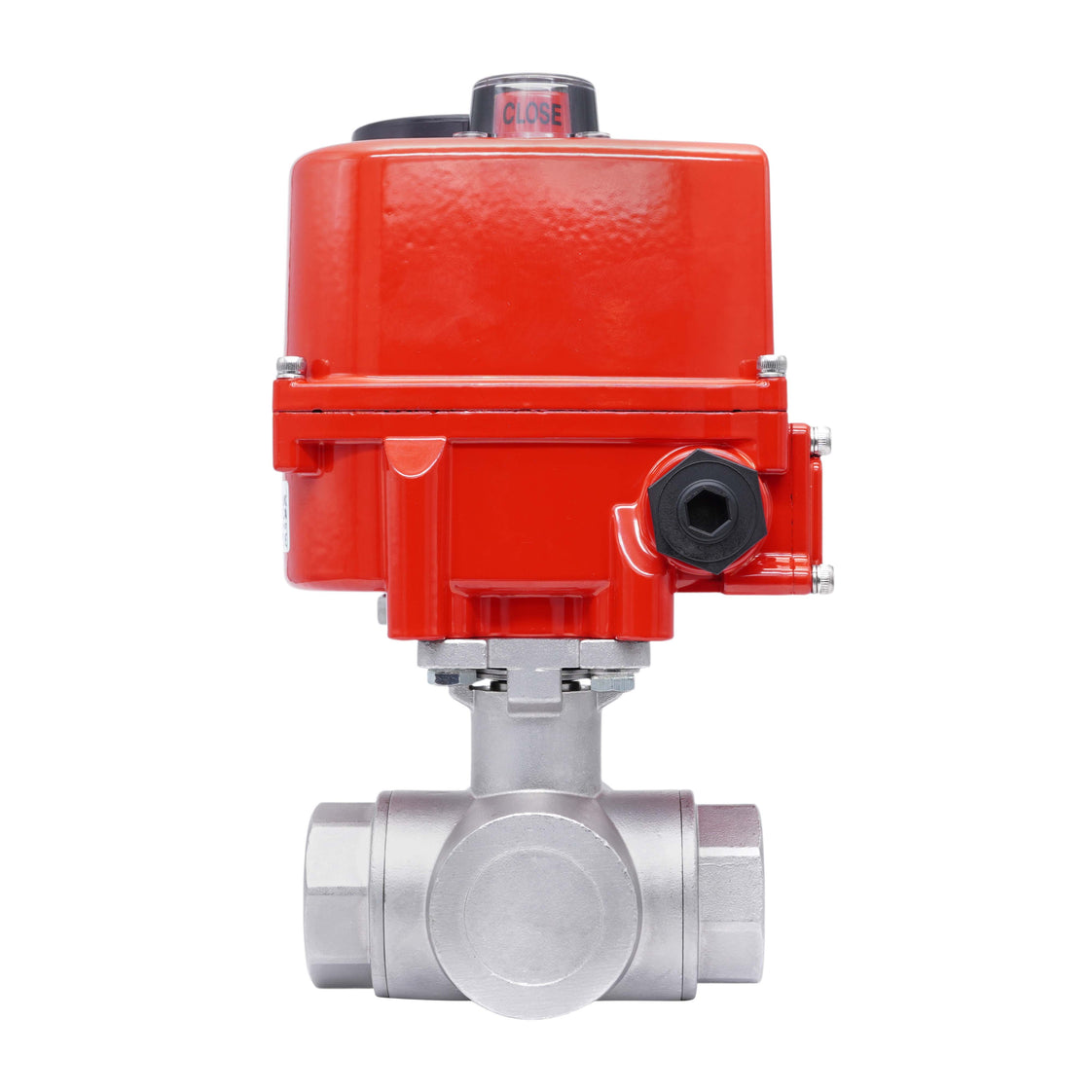

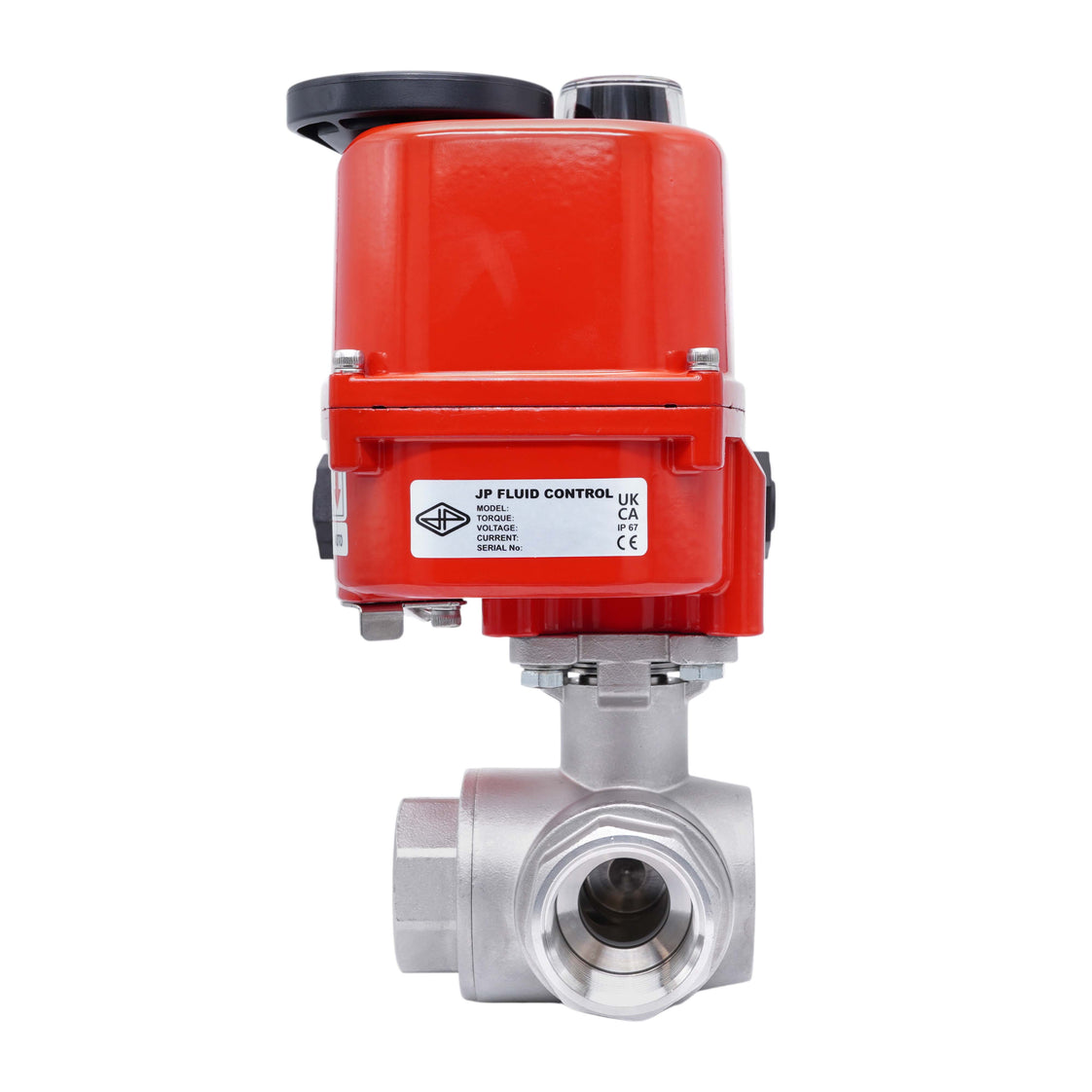

Rp 1 1/4'' 3-Wege Edelstahl-Kugelhahn T-port mit elektrischem Antrieb 100-240 V AC

Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 3-Wege Kugelhahn angeboten. Er kann das Ventil in 13 Sekunden mit einem Betriebsdrehmoment von 50 Nm (höheres Anzugsdrehmoment, bitte beachten Sie das Handbuch) von 0 bis 90 Grad drehen. Er benötigt eine Versorgungsspannung von 100-240 V AC, hat eine Einschaltdauer von S2 und verfügt über einen mechanischen Stellungsanzeiger auf der Oberseite des Geräts, um die Ventilstellung klar anzuzeigen. Das Edelstahlventil hat drei Rp 1 1/4'' Innengewindeanschlüsse. Das Ventil hat eine Bohrung von 25 mm mit einem Kv-Wert von 46,2 m³/h (Cv = 53.4 gpm). Kv gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem Bar. Das Ventil ist ausgelegt für bis zu 69 bar bei 20°C (1000 psi bei 68°F). Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien. Aufgrund des langlebigen Gehäuses des Antriebs hat dieser eine Schutzart von IP67 und kann einer Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F) standhalten.

Bitte lesen Sie vor dem Anschluss des Antriebs die Bedienungsanleitung sorgfältig.

Vorteile:

• Er verfügt über ein robustes IP67Gehäuse.
• Er hat einen klaren mechanischen Stellungsanzeiger, um den Ventilzustand zu sehen.
• Geeignet für aggressive Medien aufgrund des Gehäuses und der Kugel aus 316 Edelstahl (1.4408/CF8M)
• Maximaler Druck von bis zu 69 bar bei 20°C (1000 psi bei 68°F)

Nachteile:

• Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Betriebsdrehzahl langsamer.

Bohrung und Schaltfunktion

Die Kugel hat einen T-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln oder alle drei Leitungen verbinden. Die Anschlüsse überlappen sich während der Drehung.

Schematische Darstellung der Schaltfunktion von T-Port Ventilen

Anwendung

Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und geeignet für verschiedene aggressive und korrosive Medien. Der maximale Druck bei Raumtemperatur beträgt 69 bar (1000 psi), bei höheren Temperaturen verringert sich der maximal zulässige Druck. Die Druckrichtung ist nicht wichtig, die Flussrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -29°C und 210°C (-20°F bis 410°F). Bei hohen Temperaturen wird empfohlen, das Ventil in einem belüfteten Bereich zu installieren. Die Installation in einer feuchten Umgebung ist erlaubt, vorausgesetzt, alle Teile, wie ein geeignetes elektrisches Kabel, sind korrekt befestigt. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung und Wassermanagement.

Elektrischer Schaltplan

Schließen Sie Anschlussklemme 2 an die Stromversorgung an, Anschlussklemme 4 an die Stromversorgung schließt den Antrieb, Anschlussklemme 5 an die Stromversorgung öffnet den Antrieb.

Elektrischer Schaltplan des AG-550-A Antriebs.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel sein. Verwenden Sie unser Fittings-Sortiment für die Verbindung zwischen Rohr und Ventil.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
