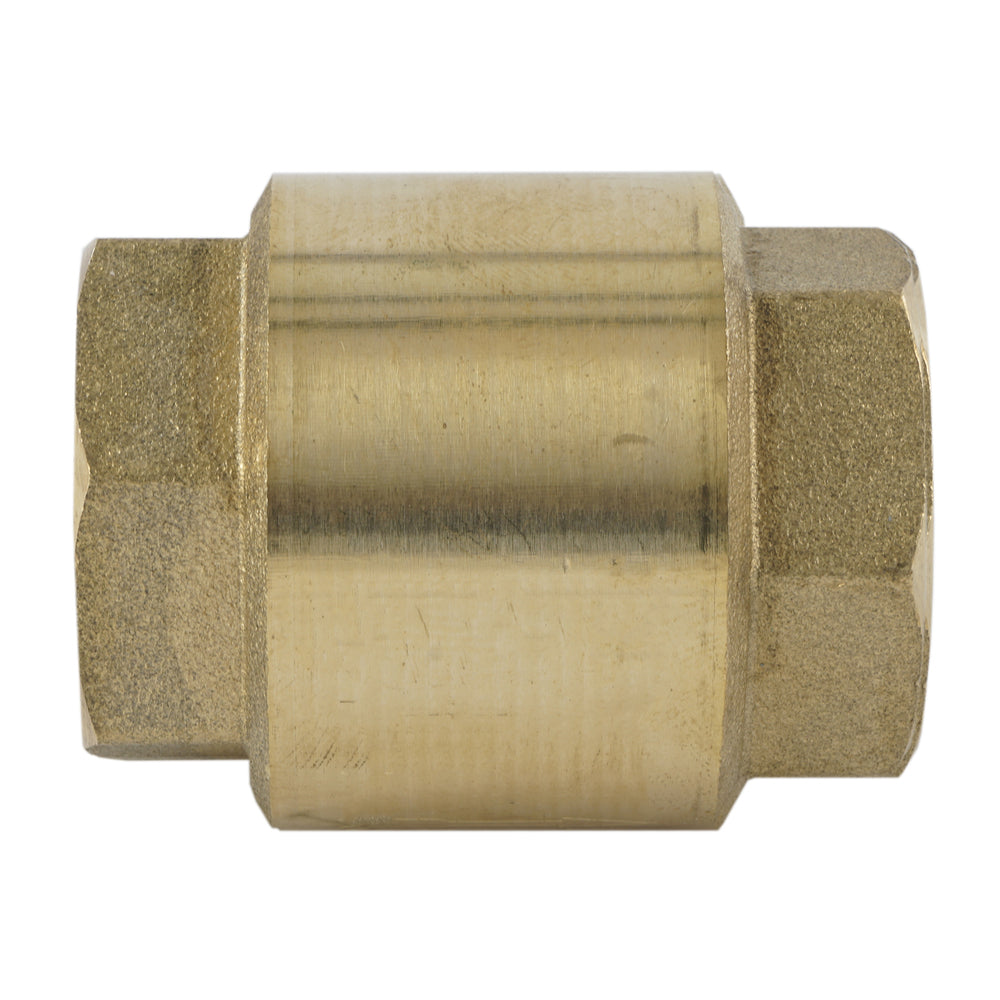

G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB

G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
G1-1/4'' Rückschlagventil aus Messing NBR PN10 - CLIB
Referenz: CLIB-114
Marke: Tameson

G1-1/4 Zoll (F/F) Rückschlagventil (Marke Tameson) aus Messing mit NBR-Dichtung. Für einen maximalen Druck von 10 bar und einen Temperaturbereich von -20 bis 100°C.

Alle anzeigen
€14.45
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€12.14
ohne MwSt.
Auf Lager +0 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 0 Tagen rechnen. Bis zu 85 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Kunden bewerten uns: 4.8 / 5

486 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

G1-1/4" Rückschlagventil aus Messing mit Parallelgewinde (BSPP) und NBR-Dichtung. Der Mindestdifferenzdruck über dem Rückschlagventil muss mehr als 0,02 bar betragen. Das Ventil hat eine leichte Feder zum Schließen des Ventils. Der maximale Betriebsdruck beträgt 10 bar und das Ventil ist für Temperaturen zwischen -20 und 100°C geeignet.

Downloads

Manual CLIB (EN)
pdf
Download
CAD clib-114.zip
zip
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die zu dem System passt, an das es angeschlossen werden soll. Tipp: Die Zollgröße entspricht nicht dem tatsächlichen Durchmesser des Gewindes, im Zweifelsfall verwenden Sie unsere Gewindetabelle.
1 1/4 Zoll
Anschlussart
Innengewinde Gas zylindrisch (BSPP)
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Messing
Material Dichtung
Die Wahl des Dichtungsmaterials hängt hauptsächlich von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit für die Kompatibilität von Substanzen.
Nitrilkautschuk NBR
Empfohlen für
Indicates the best suited media.
Wasser (bis zu 60°C), Luft, Öl, Alkohole, Schmiermittel
Max. Arbeitsdruck bei 20 °C (bar)
Maximaler Leitungsdruck bei Raumtemperatur.
10
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-20
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
100
Min. Druckunterschied (bar)
Minimal erforderlicher Differenzdruck für einen ordnungsgemäßen Betrieb.
0.02
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
22.42
Ventilform
Die Form des Gehäuses.
Inline-Feder geschlossen
Ausführung
gerade
Oberflächenschutz
Die Art des Oberflächenschutzes der Komponente.
unbehandelt
Breite (mm)
Die Breite des Produkts ohne Verpackung.
59.5
Höhe (mm)
Die Höhe des Produkts ohne Verpackung.
66.5
Druckstufe Artikel
PN 10
