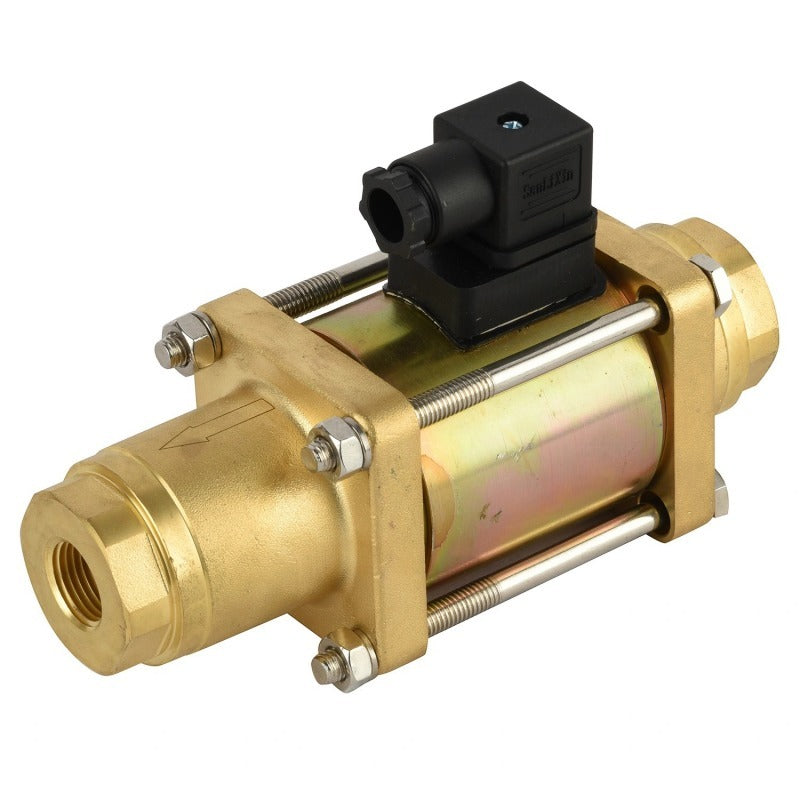

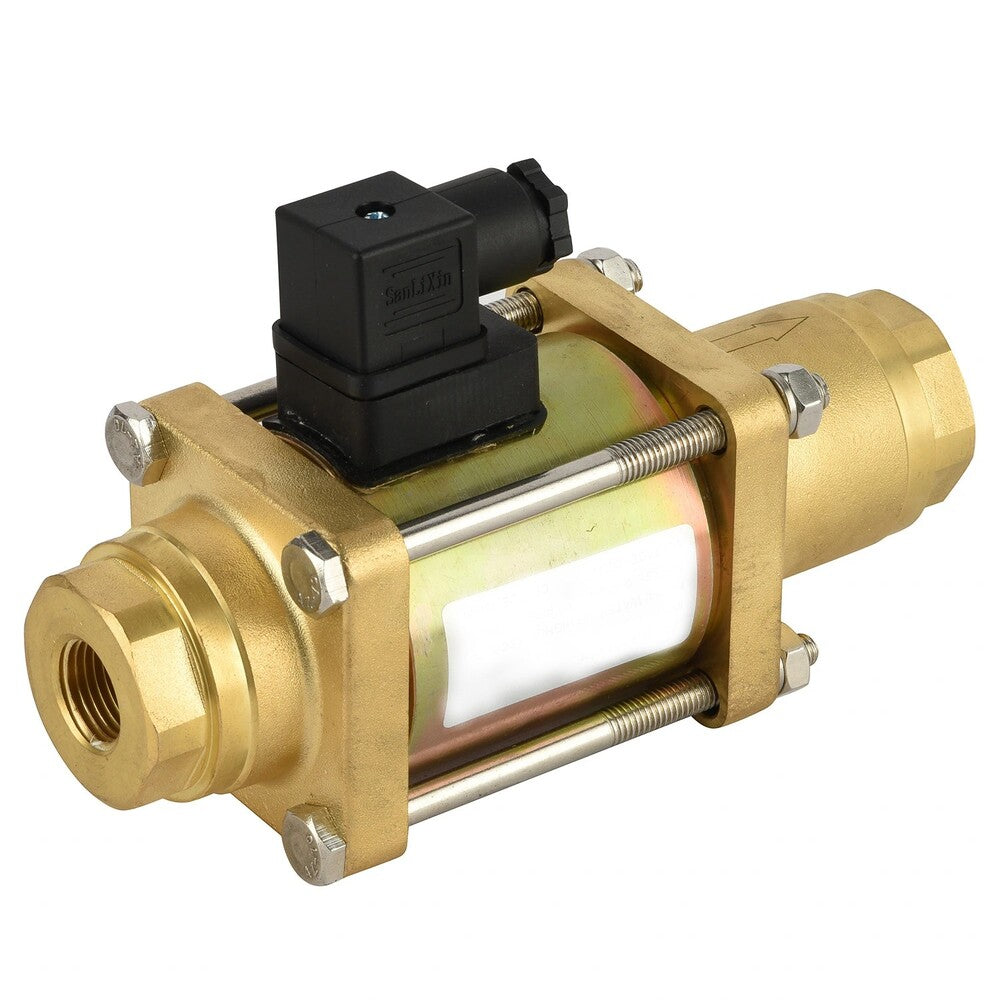

G1/2'' 12V DC Messing Koaxial-Magnetventil EPDM 0 - 64bar

G1/2'' 12V DC Messing Koaxial-Magnetventil EPDM 0 - 64bar
G1/2'' 12V DC Messing Koaxial-Magnetventil EPDM 0 - 64bar
G1/2'' 12V DC Messing Koaxial-Magnetventil EPDM 0 - 64bar
G1/2'' 12V DC Messing Koaxial-Magnetventil EPDM 0 - 64bar
Referenz: CX-DA012B160E-012DC
Marke: JP Fluid Control

JP Fluid control 2/2-Wege-Koaxial-Magnetventil (Typ CX-DA) mit G 1/2-Zoll-Gewinde und einer 12-V-DC-Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120 °C (248 °F) und einen Druckbereich von 0 - 64 bar (0 - 928 psi). Gehäuse aus Messing mit einer Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und einer 16-mm-Öffnung. Der Kv-Wert beträgt 4,75 m3/h (79,18 l/min bei dp=1 bar Wasser).

Alle anzeigen
Regulärer Preis
€378.28
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€317.88
ohne MwSt.

Vorrätig +50 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts CX-DA012B160E-012DC erhöht sich die Lieferzeit der Bestellung um 50 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 26 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 51 - 52 Werktagen
Beschreibung
Spezifikationen
Downloads

Dies ist ein JP Fluid control direkt arbeitendes 2/2-Wege-Koaxial-Magnetventil mit G 1/2-Zoll-Gewinde und einer 12-V-Gleichstromspule. Die medienberührten Teile bestehen aus Messing mit einer Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und einer Düsengröße von 10,5 mm (ca. 3/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.

Das Ventil ist für Drücke von 0 - 64 bar (0 - 928 psi) und eine maximale Temperatur von 120 °C (248 °F) geeignet. Das Ventil ist bis zu 16 bar (232 psi) gegendruckfest, d. h. das Ventil bleibt geschlossen, wenn am Auslassanschluss Druck anliegt. Das Ventil hat einen Kv-Wert von 4,75 m3/h, was einer Durchflussmenge von 79,18 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 5,49, d. h. 5,49 GPM bei 1 psi Druckabfall. Für einfache Anwendungen reicht es oft aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.

Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Vorteile:

  • Geeignet für hochviskose Medien bis zu 500 Centistokes (0,005 ft2/s)
  • Geeignet für Drücke bis zu 64 bar (928 psi) und Gegendrücke bis zu 16 bar (232 psi)
  • Verarbeitet leicht verschmutzte und abrasive Medien
  • Hoher Durchfluss (Kv=4,75 (Cv = 5,49)) dank relativ ungehindertem Fließweg
  • Geeignet für Niederdruckdifferentiale und Grobvakuumsysteme
  • Koaxial-Magnetventile reagieren sehr schnell (<200 ms) im Vergleich zu herkömmlichen Magnetventilen
  • Lieferung inklusive Spule und Stecker
  • Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65

Nachteile:

  • Koaxialmagnetventile haben eine hohe Nennleistung und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
  • Das Ventil ist mit 3,45 kg (7,6 lb) relativ schwer.
  • Die Spule kann nicht separat ausgetauscht werden

Baureihe CX-DA

Die CX-Ventile sind direktgesteuerte, schnellwirkende, normal geschlossene 2/2-Wege-Koaxialmagnetventile. Sie werden in Situationen eingesetzt, in denen normale Magnetventile nicht ausreichen, z. B. bei viskosen, abrasiven oder verschmutzten Medien. Erhältlich in Messing und Edelstahl mit verschiedenen Dichtungsmaterialien und Spannungen. Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
