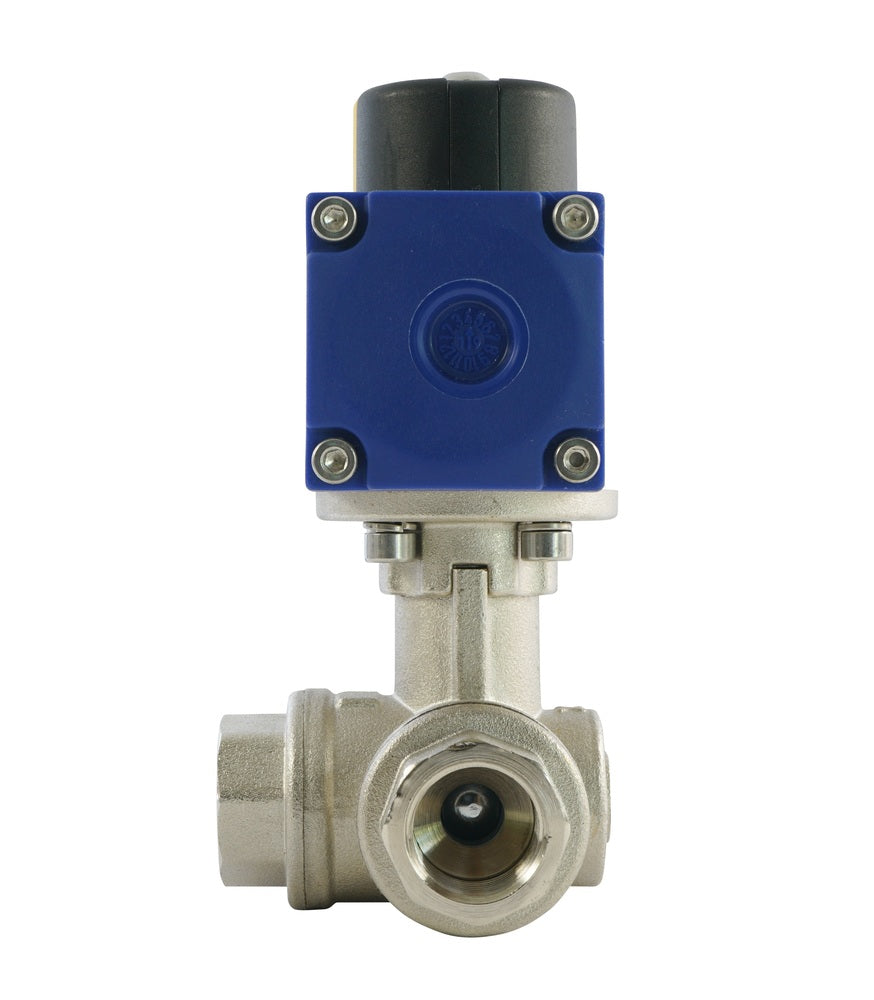

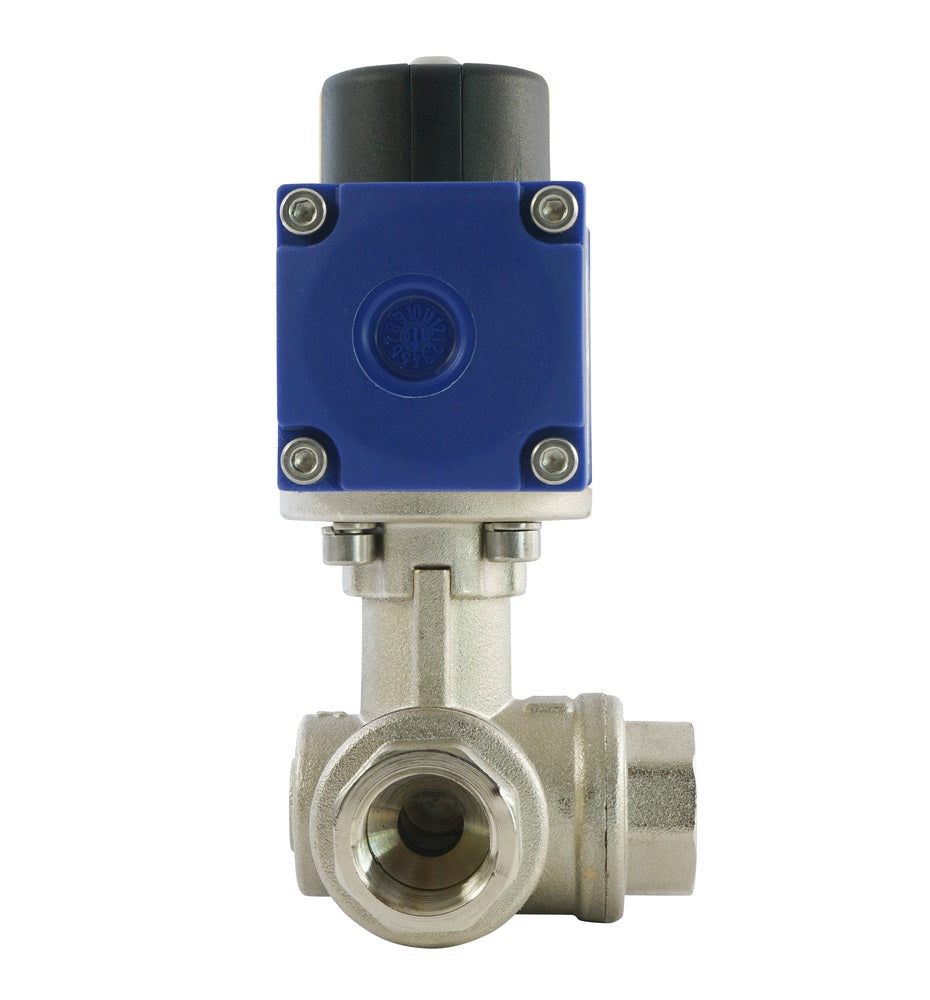

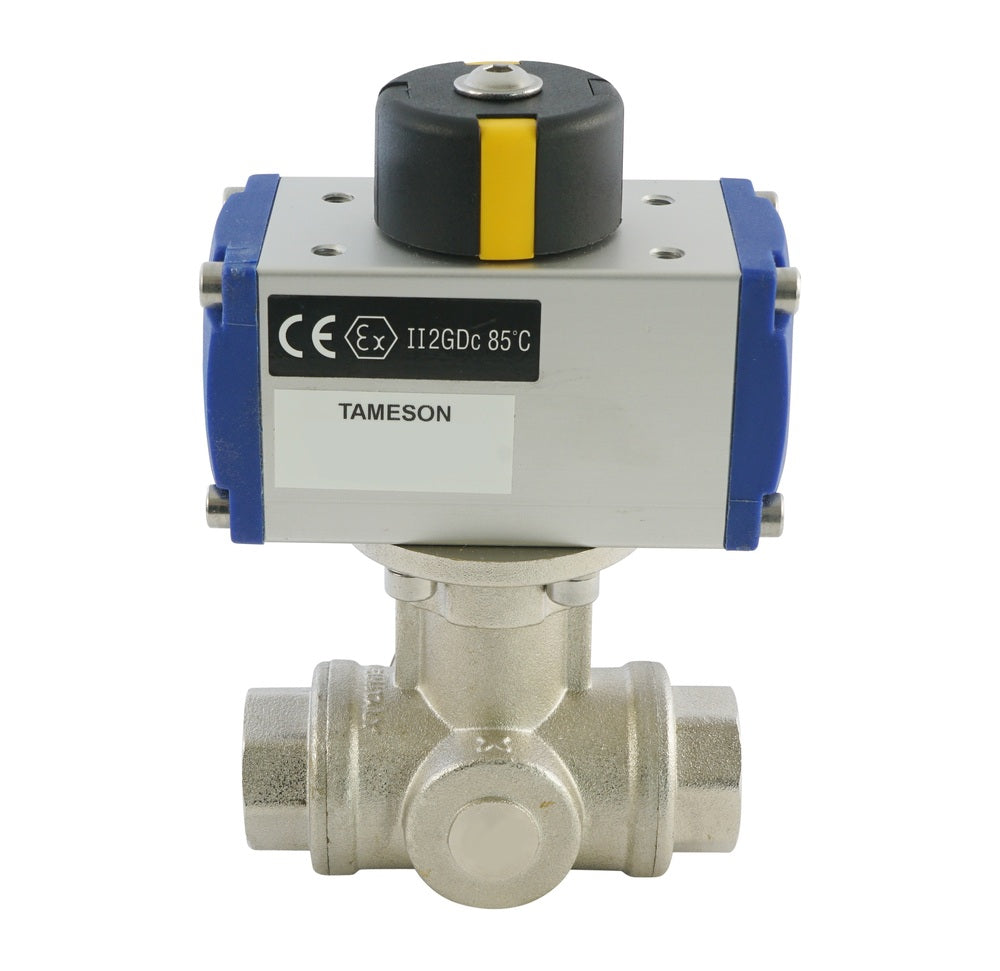

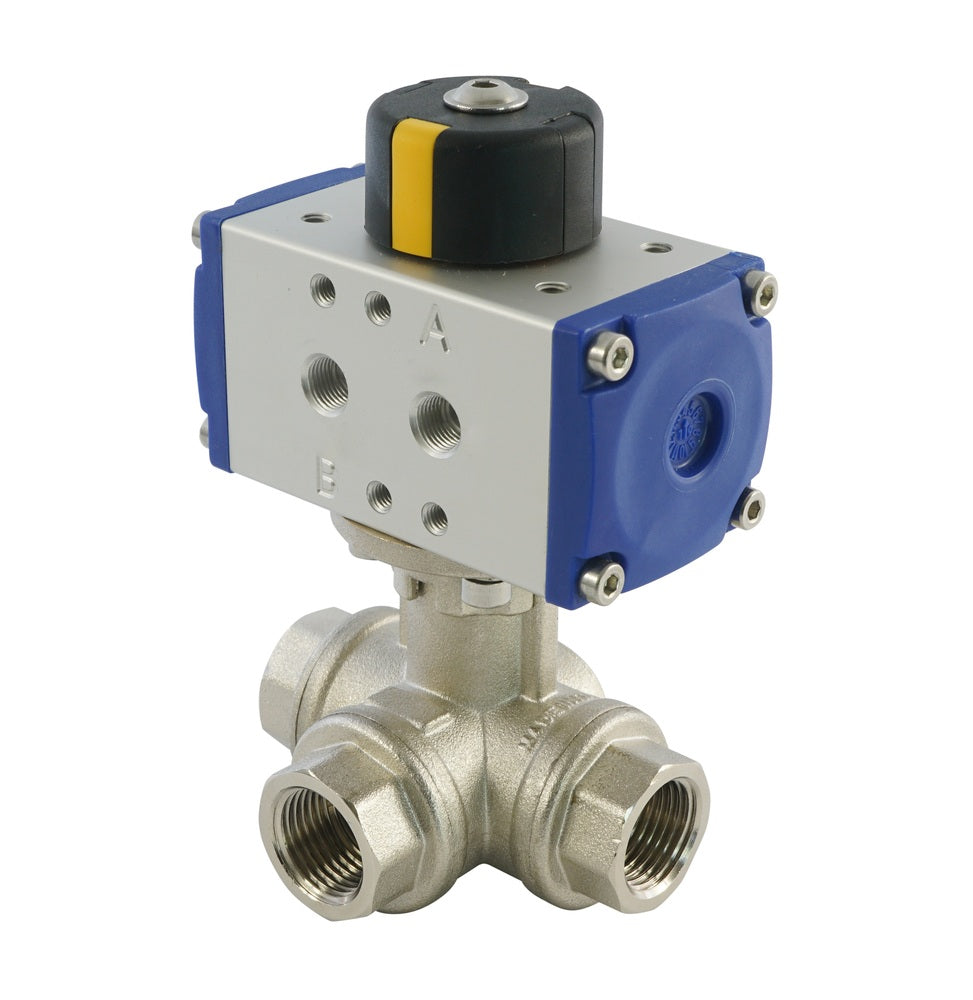

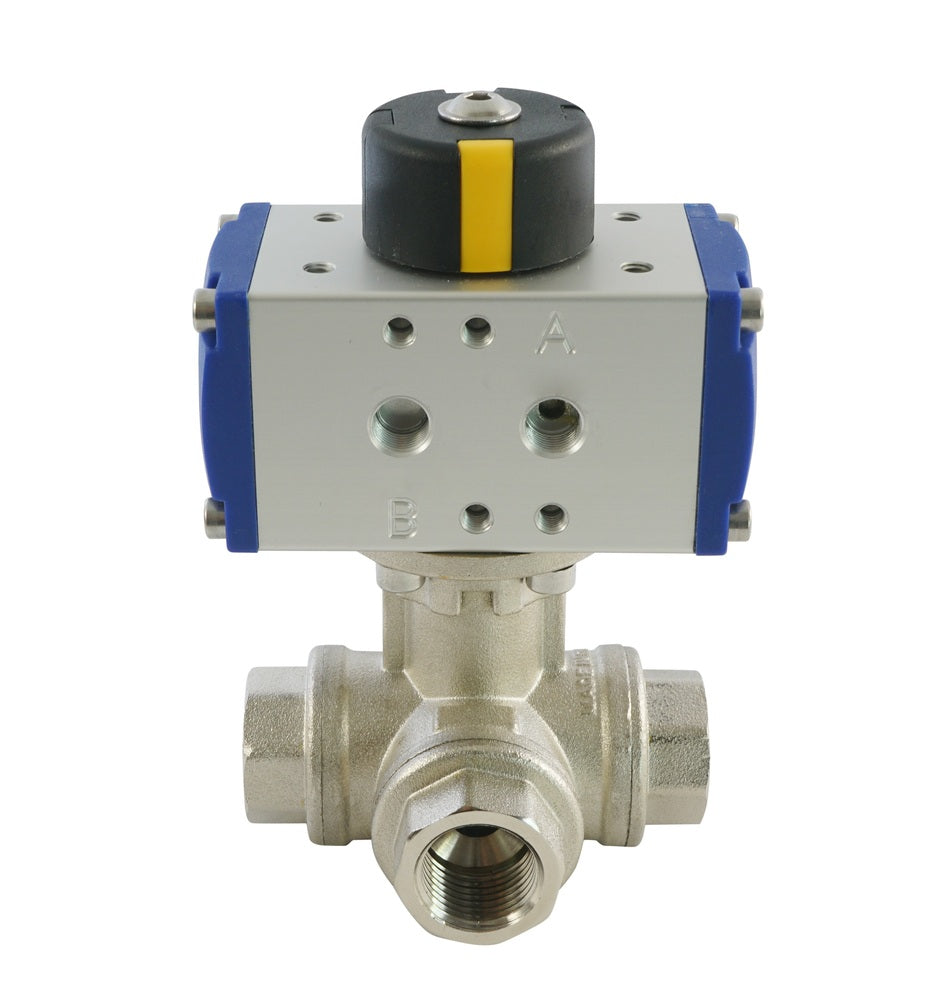

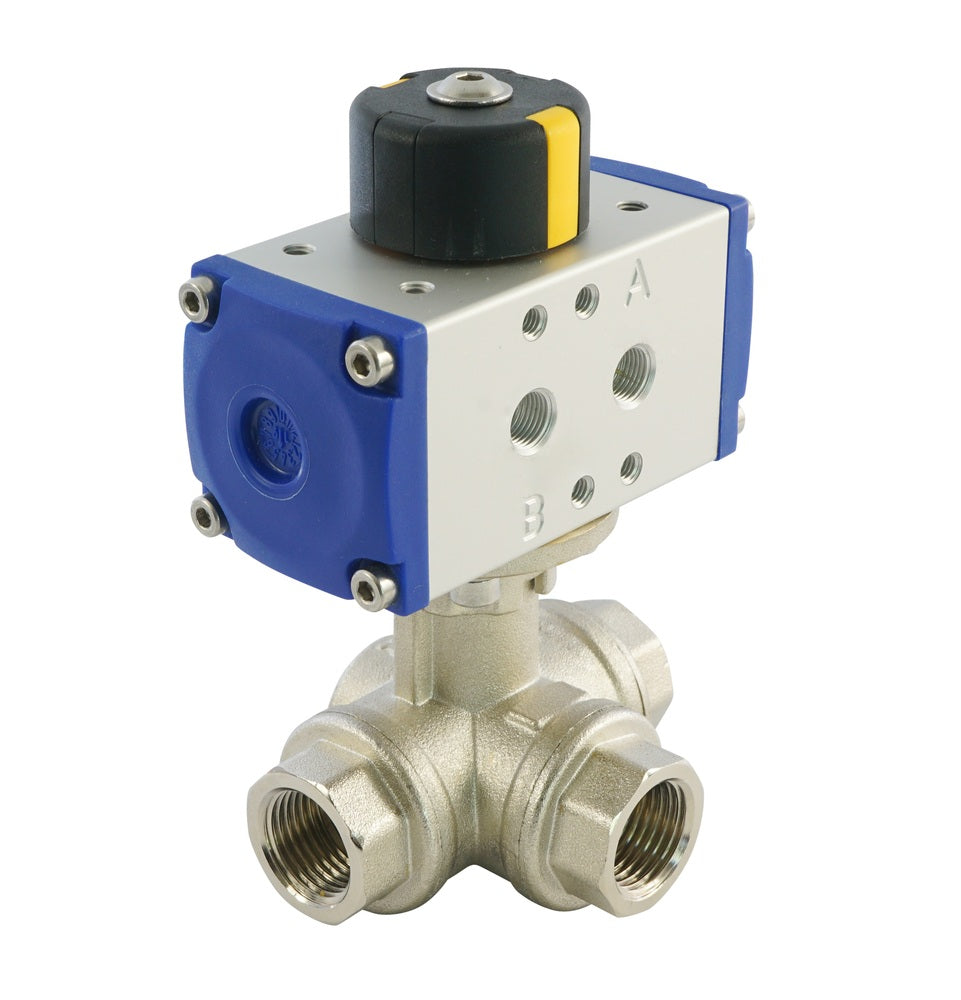

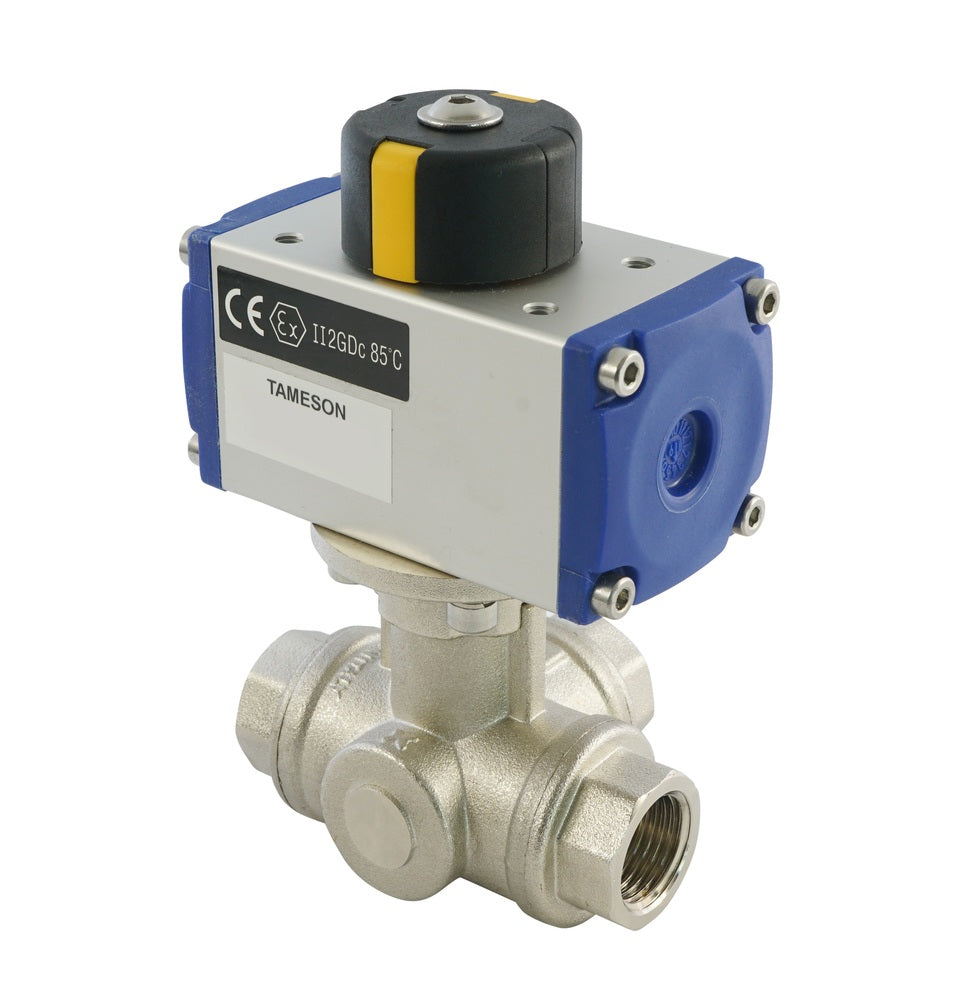

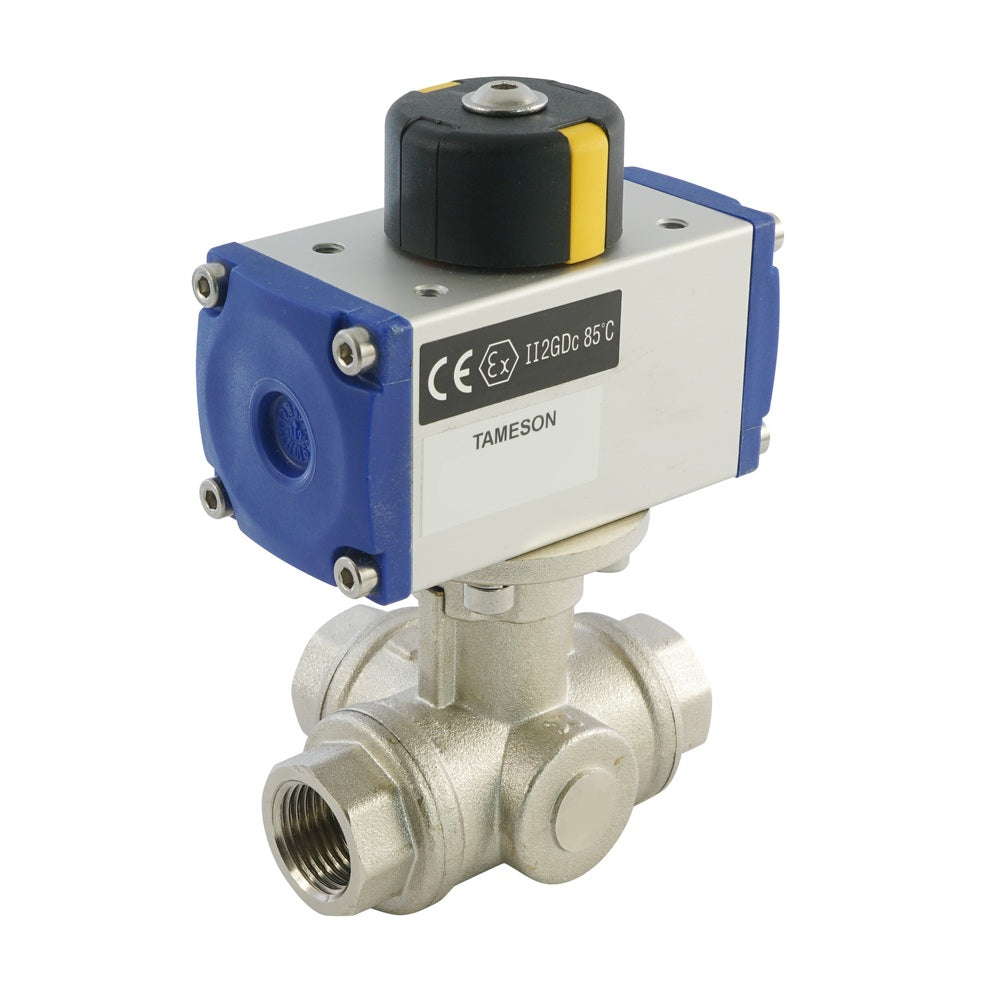

G1/2'' 3-Weg L-Anschluss Messing Pneumatischer Kugelhahn Feder geschlossen - BL3BA

Dieser pneumatisch gesteuerte 3-Wege-Kugelhahn (L-Anschluss) ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 10 mm und ist für Flüssigkeiten und Gase von -10 bis 100°C geeignet. Der pneumatische Antrieb kann ein Drehmoment von 6,3 Nm bei 8 bar erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat ein G 1/2"-Gewinde zum Anschluss an die medienführenden Rohrleitungen/Schläuche und der Kv-Wert beträgt 3 m3. Der Aktuator ist federgeschlossen und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein eloxiertes Aluminiumgehäuse und eine Abdeckung aus Acetalharz, während der Kugelhahn ein Messinggehäuse und eine PTFE-Dichtung hat. Der maximale Mediendruck beträgt 40 bar. Namur VDI/VDE 3845 Anschlusspunkte sind bereits am Stellantrieb vorhanden, um ein Namur-Magnetventil 1/4" direkt auf den Stellantrieb zu montieren oder einen Luftschlauch über den G 1/8" anzuschließen.  Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F03 (9 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Vorteile:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Geringere Investitionskosten als bei einer elektrischen Version.
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück.
• Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile:

• Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe.
• Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe PAL-BL3BA

BL3BA

Die Kugelhähne der Serie BL3BA sind zuverlässige 3-Wege-Kugelhähne mit einem L-Anschluss oder T-Anschluss. Das Gehäuse ist aus Messing, die Kugel ist aus hartverchromtem Messing und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene Medien wie Wasser, Öl oder Luft bis zu einem Druck von maximal 40 bar geeignet. Geeignet für Temperaturen zwischen -20 und 160 Grad Celsius und erhältlich von Größe G 1/4" bis G 2". Bei korrosiven oder aggressiven Medien ist ein Ventil aus Edelstahl besser geeignet. Die Kugelhähne der Serie BL3BA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F05), der die Montage eines Stellantriebes ermöglicht.

PAL

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Stellantriebe sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosionsgefährdete Umgebungen geeignet.

Ersatzteile

Kugelhahn: BL3BAL-012

Actuator: PAL-BL3BA

Hinweis: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
