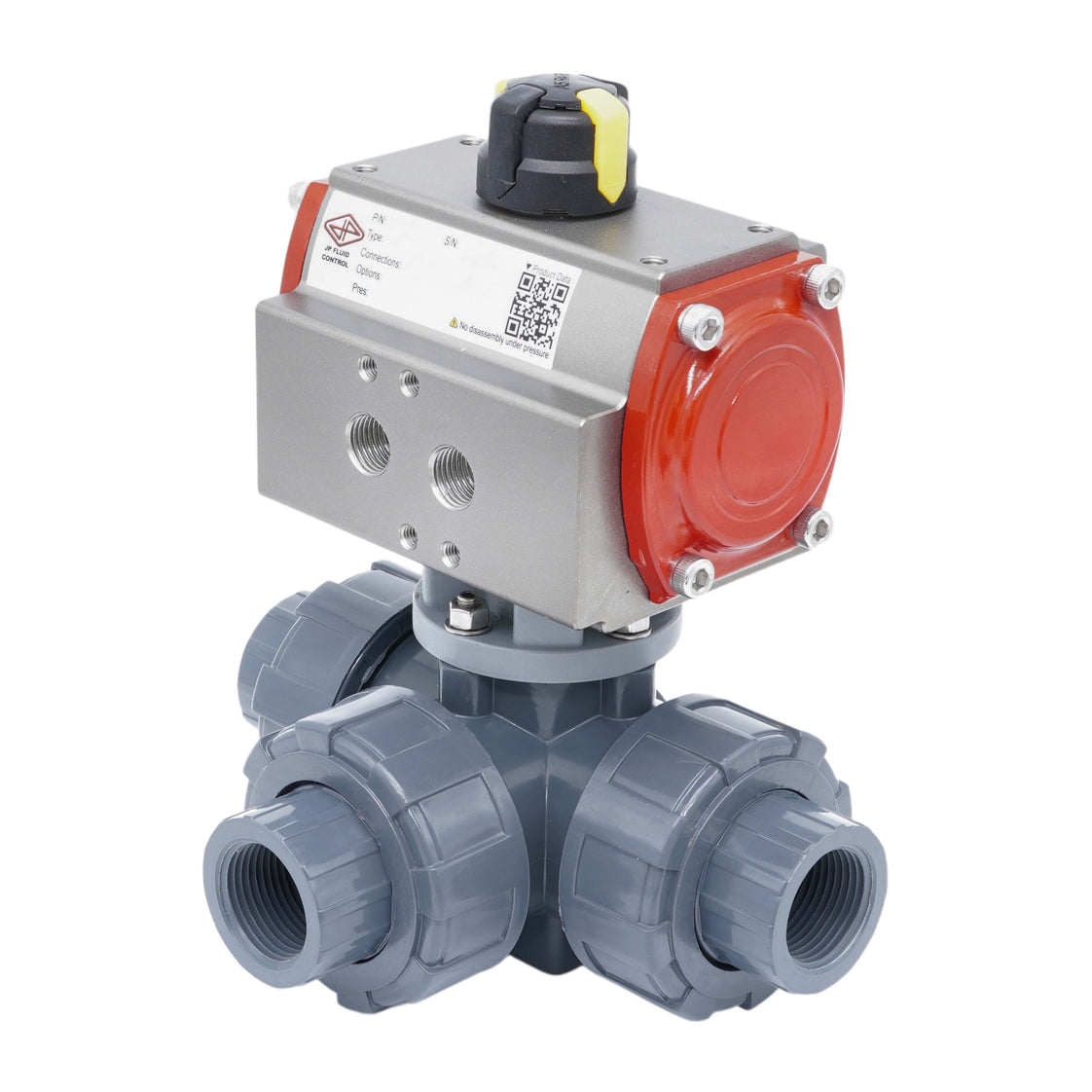

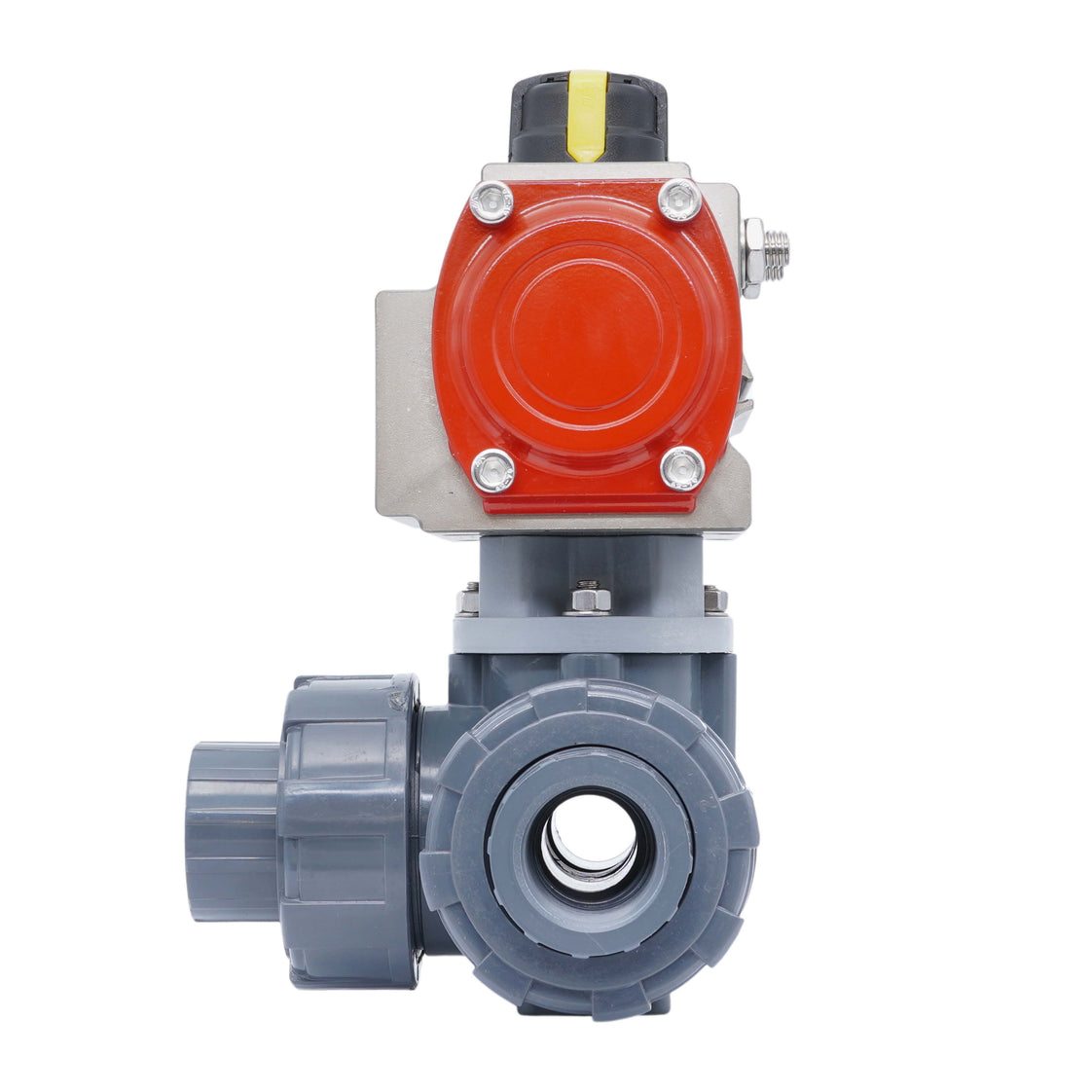

G1/2'' 3-Wege PVC pneumatischer Kugelhahn T-Bohrung federöffnend

Dieser 3-Wege-Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrung von 14 mm. Das Ventil hat G 1/2 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist sehr gut geeignet für verschmutztes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet beachten Sie die chemische Beständigkeitstabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Das Ventil hat einen Kv-Wert von 3.5 m³/h bei einem Differenzdruck von 1 bar (Cv = 4.05 gpm). Der Kv-Wert gibt den Volumenstrom von Wasser in m³/h bei einem Druckabfall von einem bar an.

Der Aktuator verfügt über einen robusten, federöffnenden Zahnstangenmechanismus mit einem 35-Mikron-hartanodisierten Aluminiumgehäuse. Der pneumatische Eingangsbereich beträgt 3 bis 8 bar (43 bis 116 psi). Außerdem verfügt er über eine Namur 1/4-Zoll-Schnittstelle für Magnetventile und eine 50 x 25 mm Schnittstelle für VDI/VDE 3845 Endschaltergehäuse. Wird unzusammengebaut geliefert, einschließlich Kugelhahn (V3KJK), Aktuator (V3JMB/PR03B) und Montagezubehör.

Vorteile:

• Direktmontage eines 1/4 Namur-Magnetventils möglich
• Klarer mechanischer Indikator oben zeigt die Ventilstellung an
• Schnelles Öffnen/Schließen
• Einfachwirkend schont die Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsposition zurück
• Kann mit einem Endschaltergehäuse ausgestattet werden (VDI/VDE 3845 50 x 25 mm)
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Einfachwirkend bietet weniger Kontrolle als doppeltwirkende Aktuatoren

Bohrung und Schaltfunktion

Die Kugel hat einen T-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln oder alle drei Rohre verbinden.

Schematische Zeichnung der Schaltfunktion von T-Bohrung-Ventilen

Tameson 3-Wege-PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Port oder T-Port. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist für verschmutztes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) ausgelegt. Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet beachten Sie die chemische Beständigkeitstabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211 Oberflansch (von F03 bis max. F07), der die Montage eines Aktuators ermöglicht.

JP Fluid Control pneumatische Aktuatoren

JP Fluid Control Zahnstangen-Pneumatikaktuatoren sind für den Betrieb von Vierteldreh-Ventilen wie Absperrklappen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch modulierende Funktionen. Mit einem langlebigen anodisierten Aluminiumgehäuse liefern diese Aktuatoren ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit konstantem Drehmomentcharakter über den gesamten Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Aktuator auf einem vollautomatischen Prüfstand rigoros getestet, sodass er für ein breites Spektrum industrieller Anwendungen geeignet ist.
