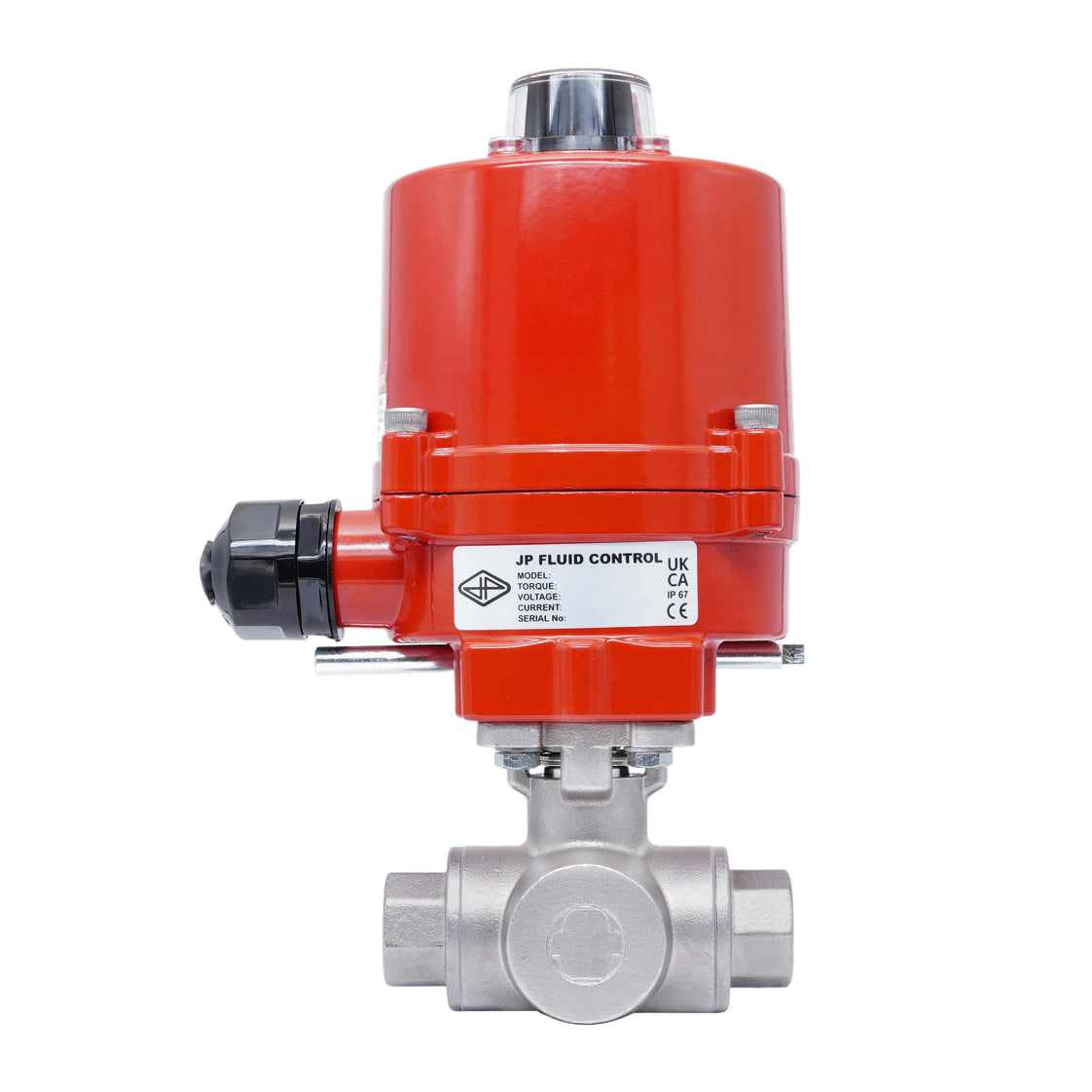

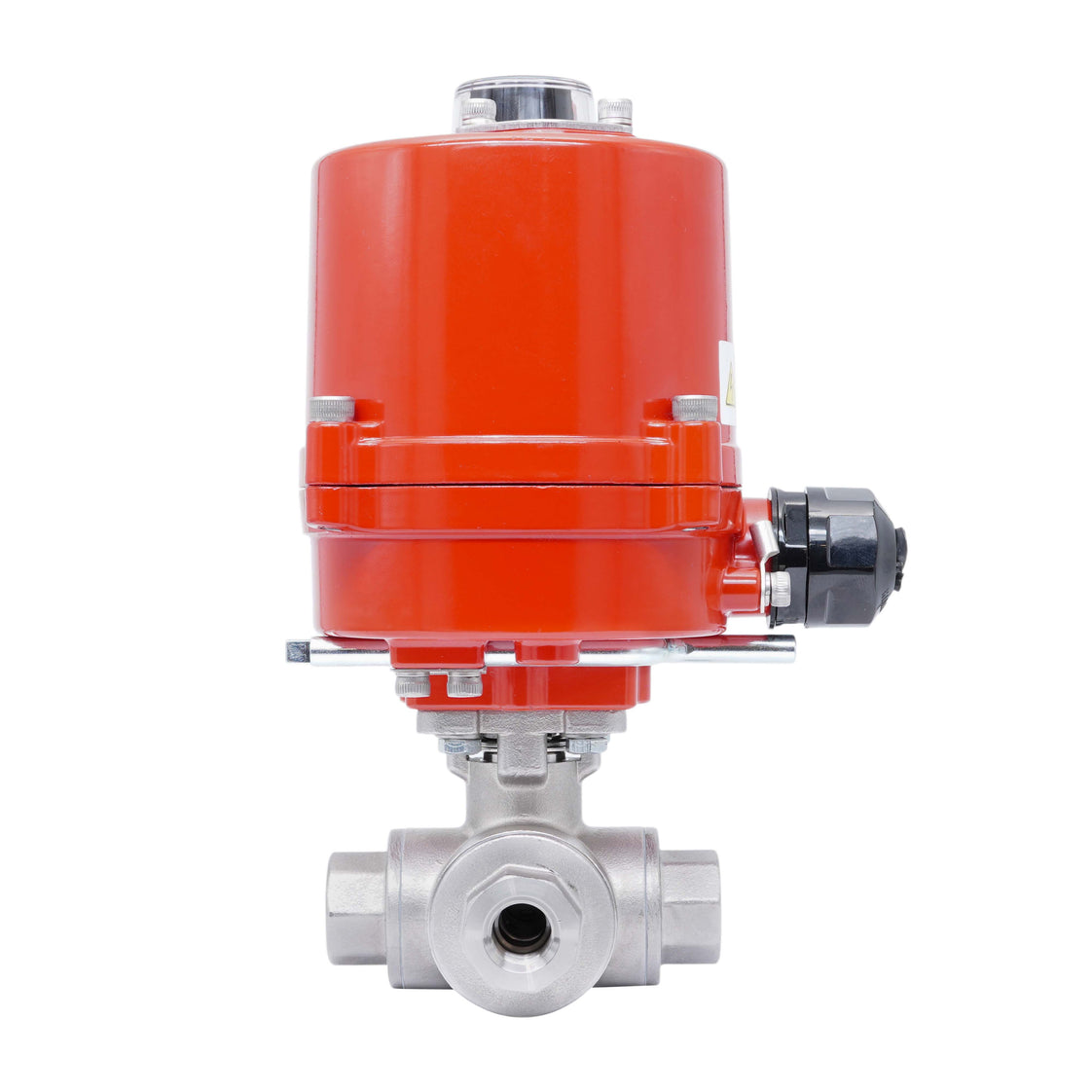

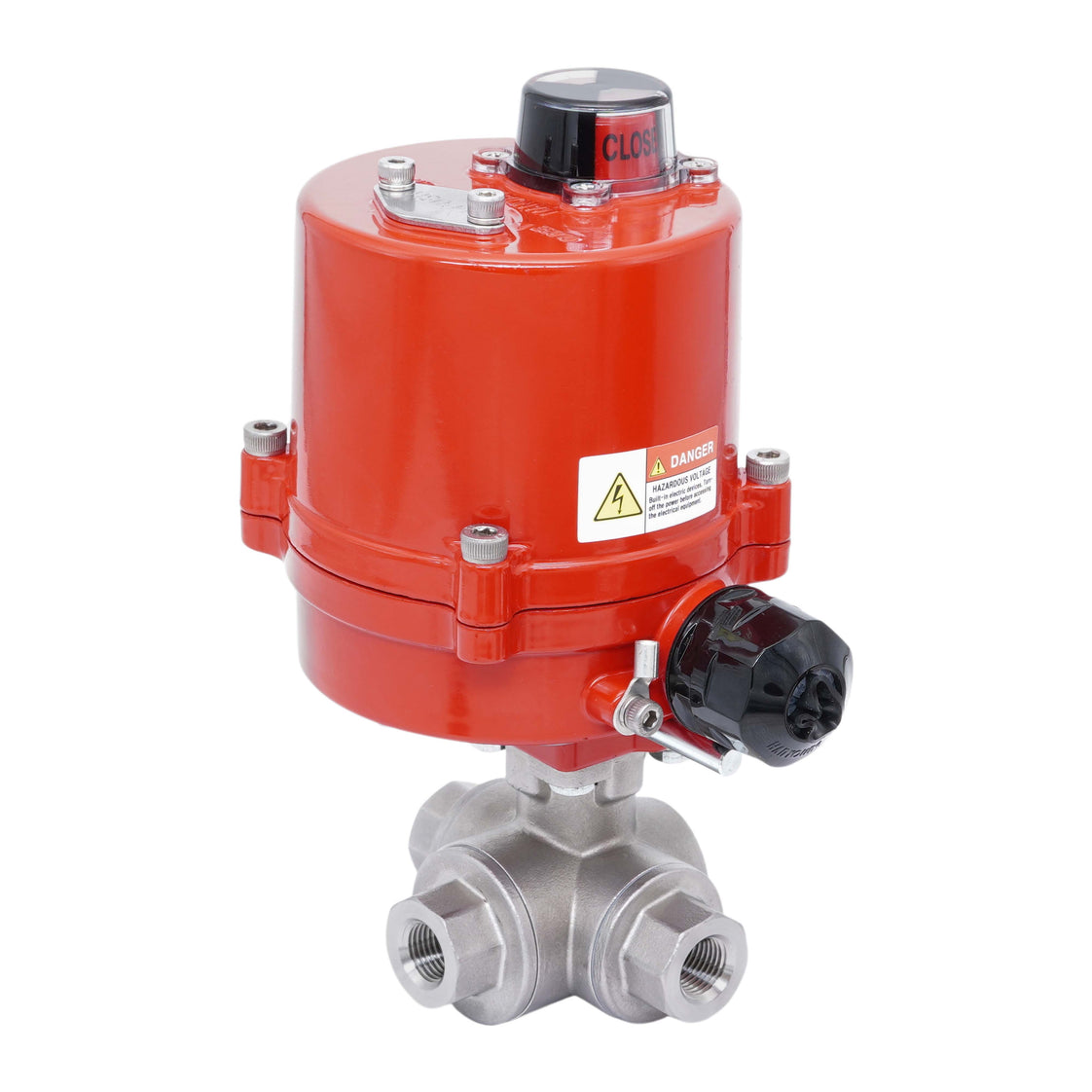

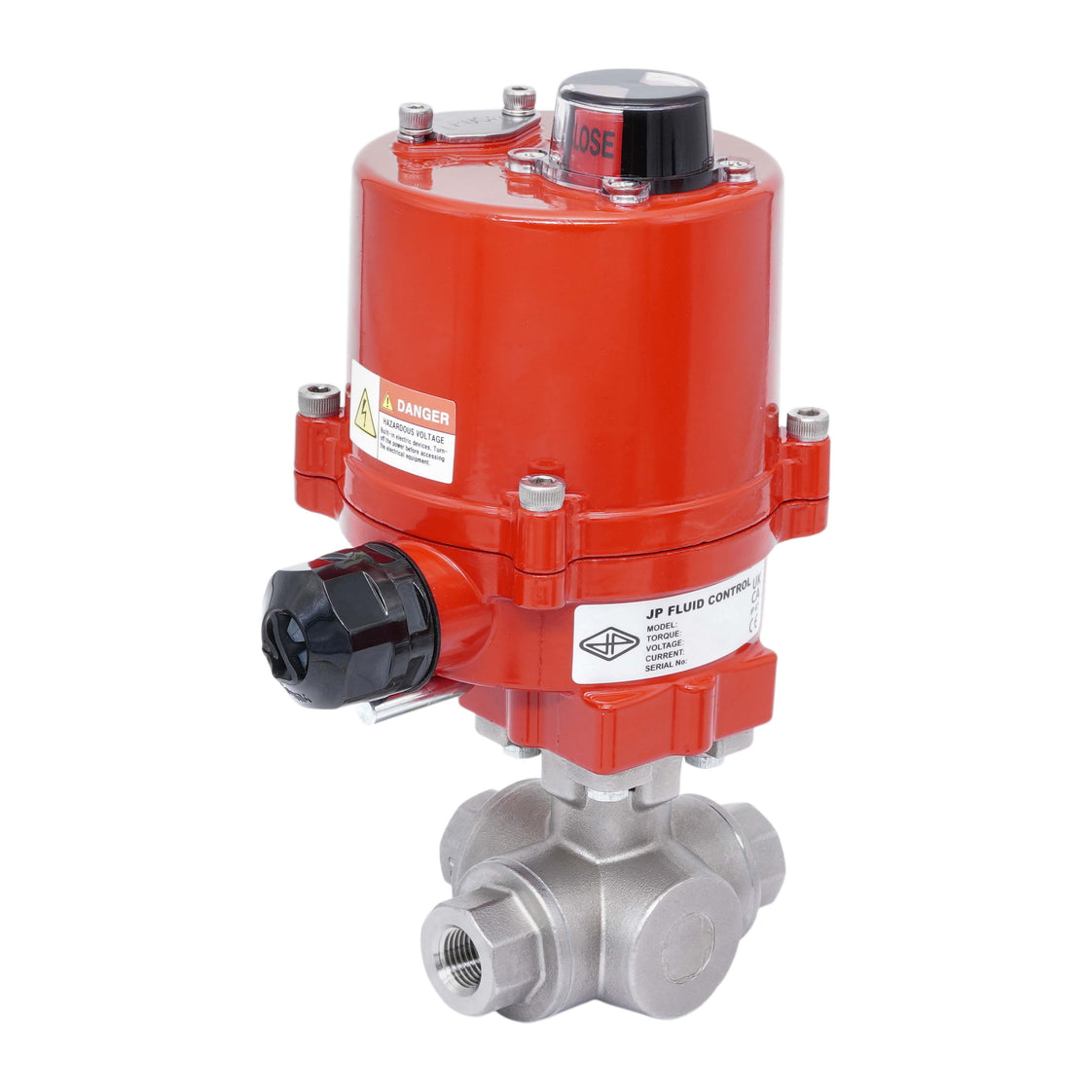

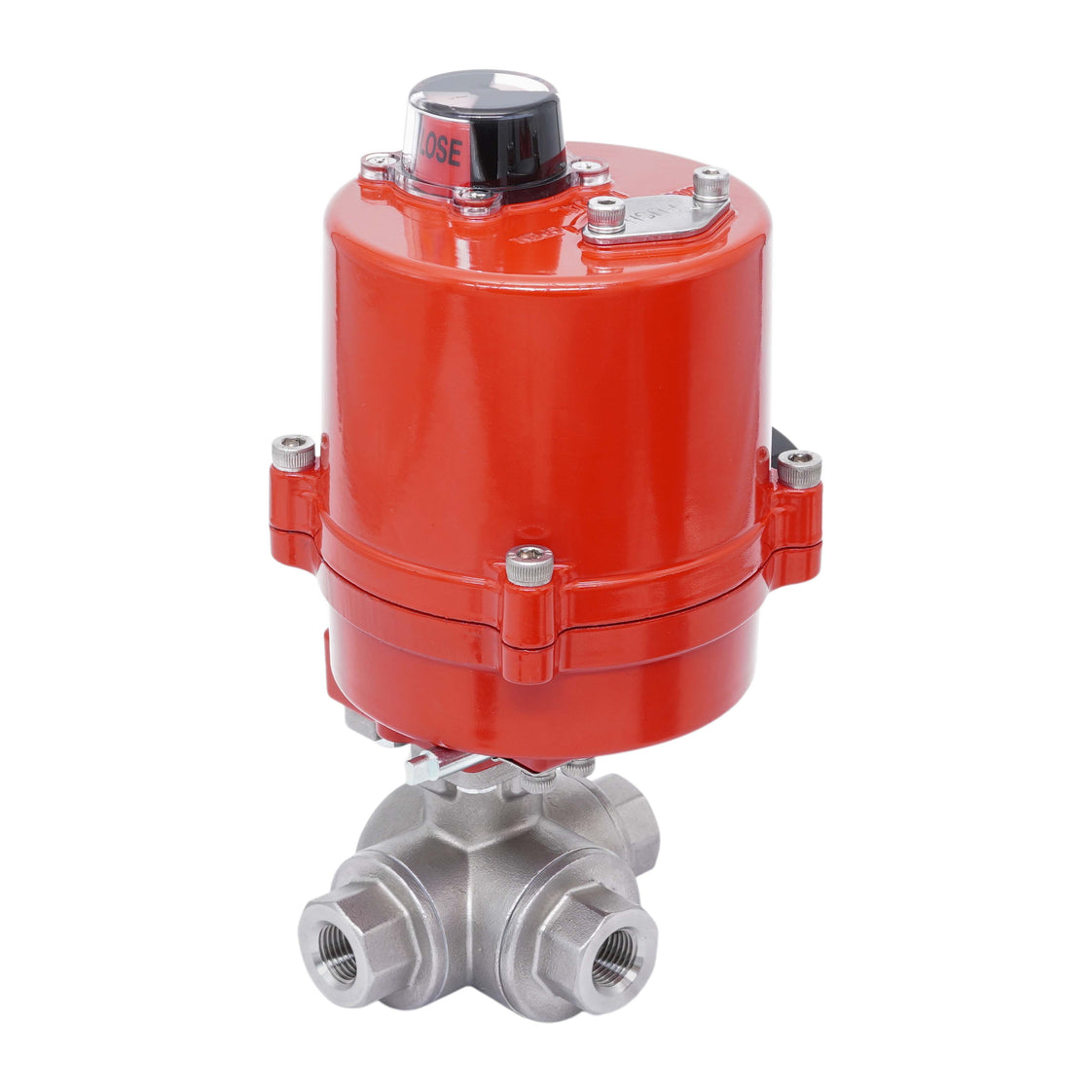

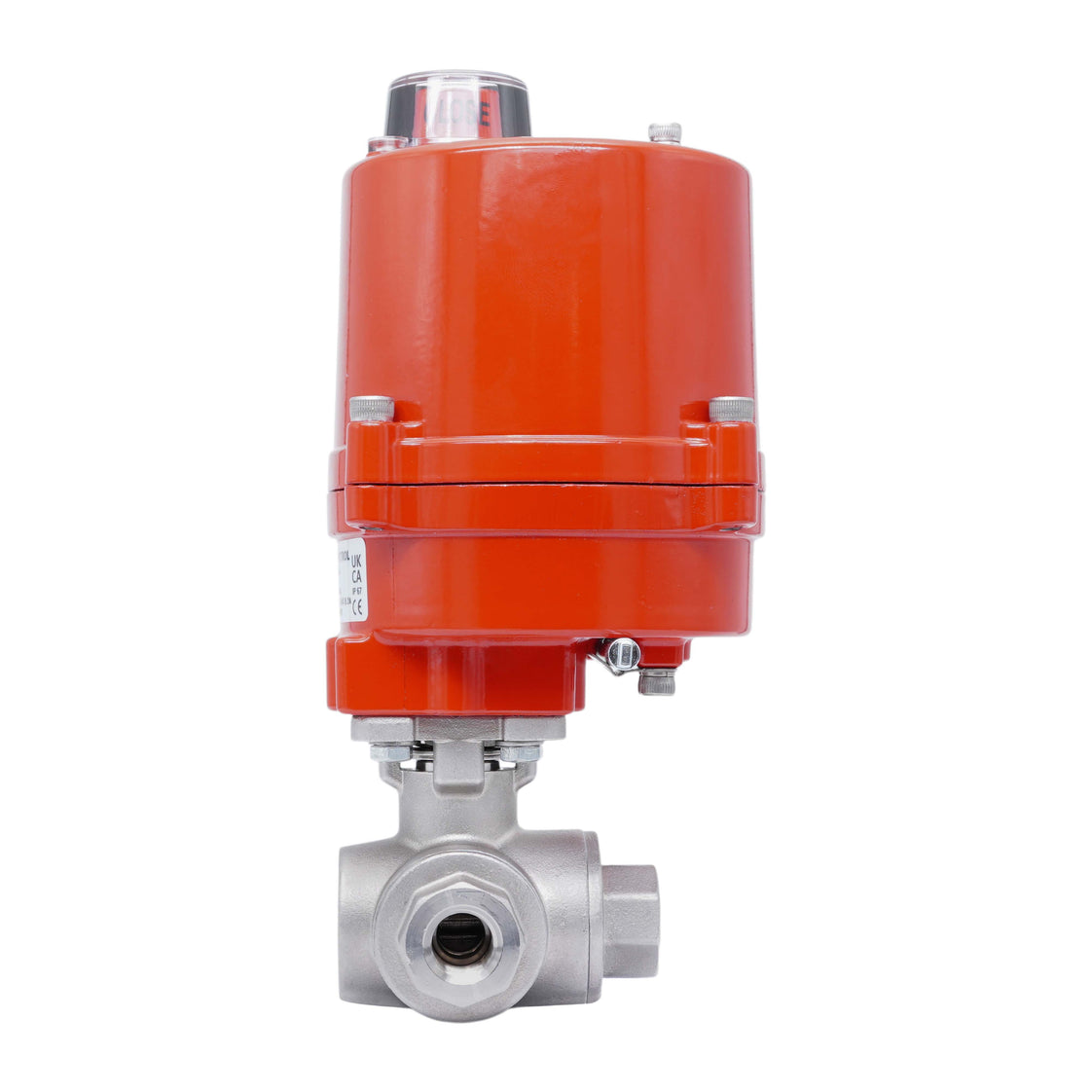

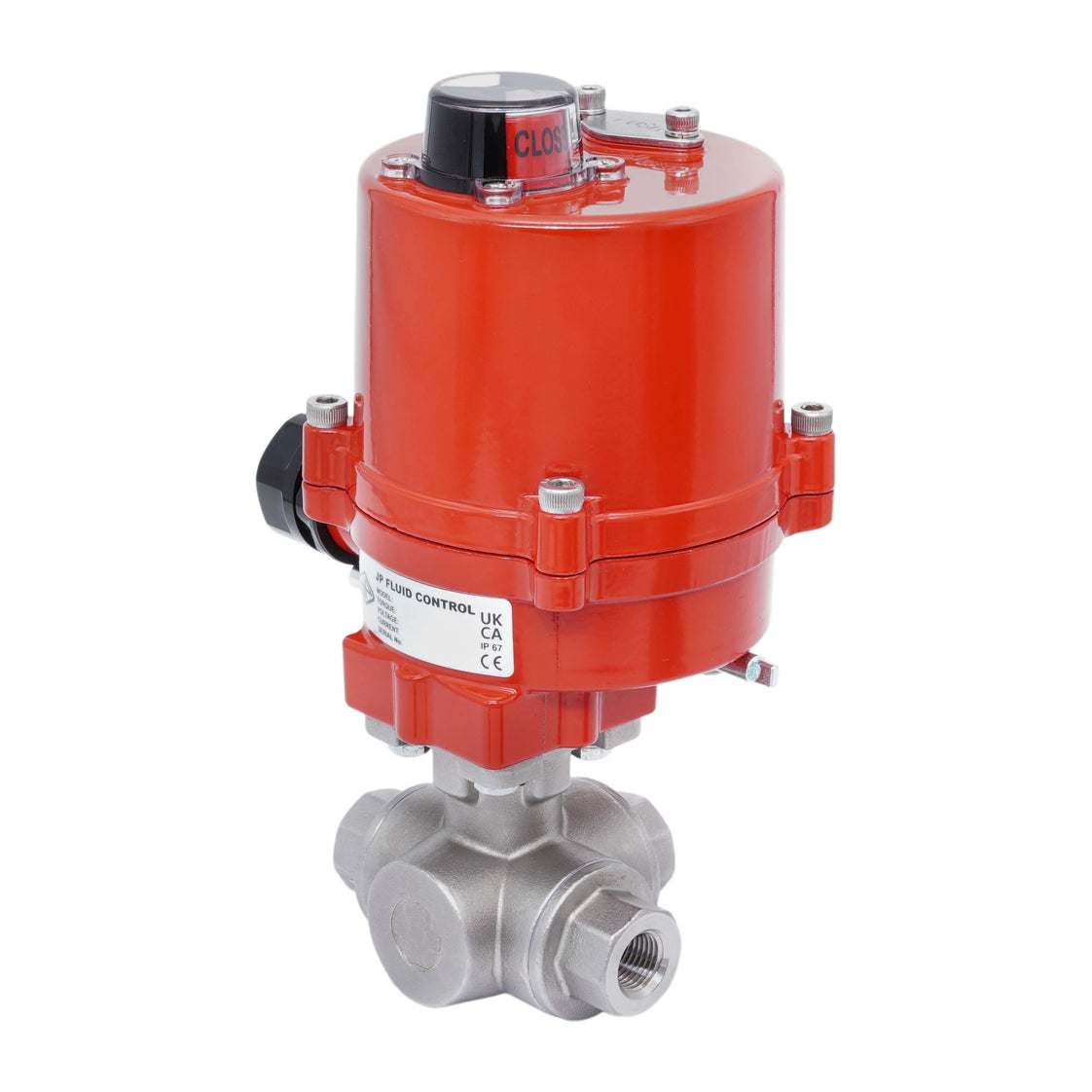

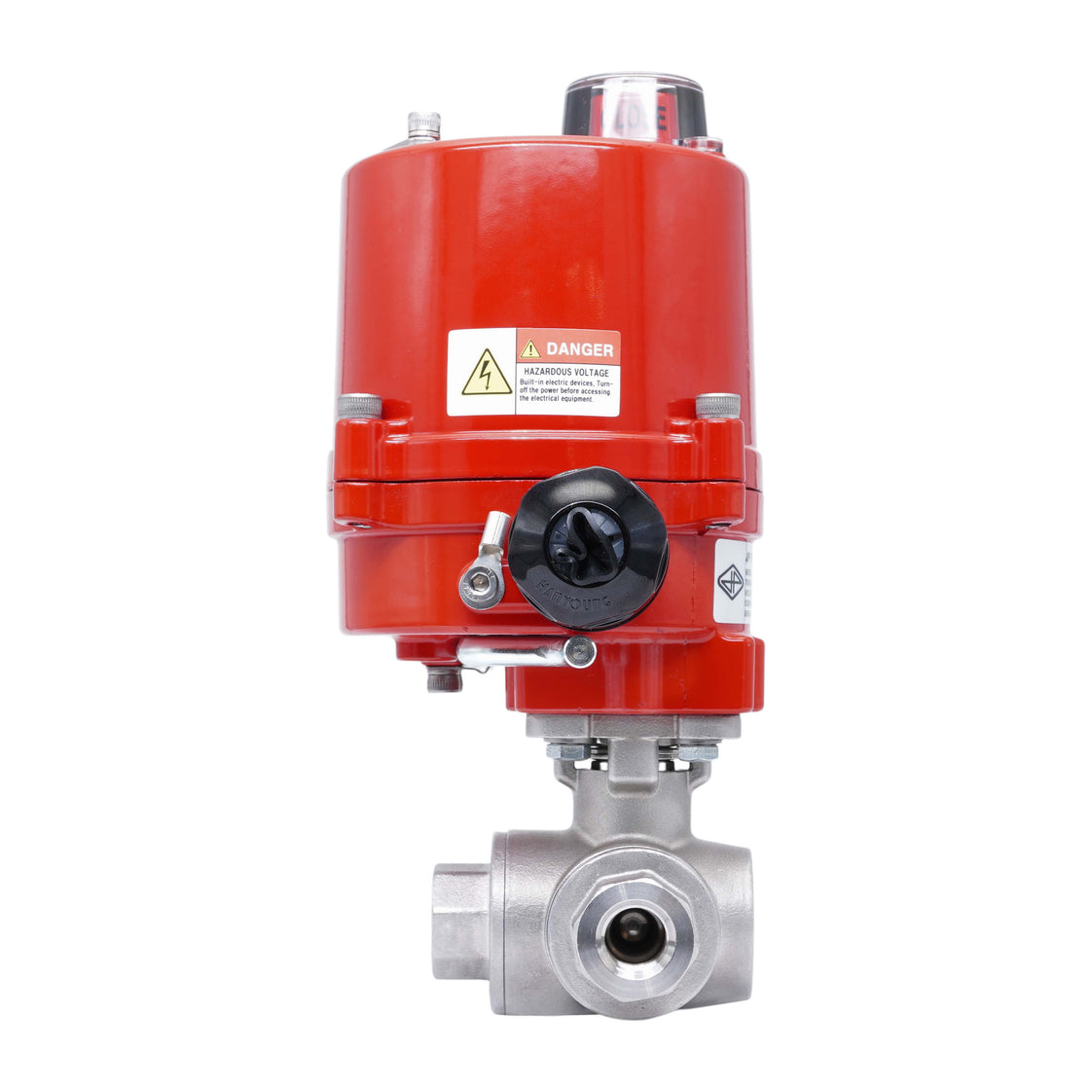

Rp 1/4'' T-Port 3-Wege Edelstahl-Kugelhahn mit elektrischem Antrieb 12 V AC/DC
Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 3-Wege-Kugelhahn angeboten. Das Ventil hat Rp 1/4'' Rohrgewinde (Innengewinde, BSPT). Das Gehäuse des Ventils besteht aus Edelstahl mit einer Edelstahlkugel und PTFE-Dichtung. Der Antrieb ist sowohl für 12 Volt DC (Gleichstrom) als auch 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Platine kann der Antrieb auf AC oder DC eingestellt werden. Die werkseitige Voreinstellung ist Gleichstrom (DC). Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, ein geeignetes Kabel ist angeschlossen) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, schaltet sich der Elektromotor ab und es wird keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann der Benutzer die Winkelposition der Schalter anpassen. Ein mechanischer Stellungsanzeiger auf der Oberseite des Antriebs zeigt die Ventilstellung an. Der Antrieb verfügt über eine manuelle Übersteuerung.
Das Ventil hat eine Bohrungsgröße von 11 mm und einen Kv-Wert von 2.38 m3/h (Cv = 2.8 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien.- Regulärer Preis
- €353,88
- Regulärer Preis
- €297,38
Beschreibung
Dieser elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 3-Wege-Kugelhahn angeboten. Das Ventil hat Rp 1/4'' Rohrgewinde (Innengewinde, BSPT). Das Gehäuse des Ventils besteht aus Edelstahl mit einer Edelstahlkugel und PTFE-Dichtung. Der Antrieb ist sowohl für 12 Volt DC (Gleichstrom) als auch 12 Volt AC 50/60Hz (Wechselstrom) geeignet. Mit Schaltern auf der Platine kann der Antrieb auf AC oder DC eingestellt werden. Die werkseitige Voreinstellung ist Gleichstrom (DC). Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, ein geeignetes Kabel ist angeschlossen) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Wenn die Kugel eine Endposition erreicht, schaltet sich der Elektromotor ab und es wird keine Energie verbraucht. Der Antrieb ist mit zwei zusätzlichen Endschaltern zur Positionsrückmeldung ausgestattet. Die Endschalter sind bei 0 und 90 Grad positioniert. Bei Bedarf kann der Benutzer die Winkelposition der Schalter anpassen. Ein mechanischer Stellungsanzeiger auf der Oberseite des Antriebs zeigt die Ventilstellung an. Der Antrieb verfügt über eine manuelle Übersteuerung.
Das Ventil hat eine Bohrungsgröße von 11 mm und einen Kv-Wert von 2.38 m3/h (Cv = 2.8 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien.Vorteile:
- Robuster Edelstahl Kugelhahn mit Rp 1/4'' Rohrgewinde
- Schaltzeit nur 8 Sekunden
- Robustes IP67 Antriebsgehäuse
- Sowohl 12V AC als auch DC möglich (per Schalter einstellbar)
- Zwei zusätzliche Endschalter für Positionsrückmeldung
- Manuelle Übersteuerung
- Klare visuelle Stellungsanzeige
Bohrung und Schaltfunktion
Die Kugel hat einen T-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln oder die drei Leitungen verbinden. Die Anschlüsse überlappen sich während der Drehung.
Schematische Darstellung der Schaltfunktion von T-Port Ventilen
Anwendungen
Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und geeignet für verschiedene aggressive und korrosive Medien. Der maximale Druck bei Raumtemperatur beträgt 69 bar (1000 psi), bei höheren Temperaturen verringert sich die maximal zulässige Temperatur. Die Druckrichtung ist nicht wichtig, die Flussrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -29°C bis 210°C (-20°F bis 410°F). Bei hohen Temperaturen wird empfohlen, das Ventil in einem belüfteten Bereich zu installieren. Die Installation in einer feuchten Umgebung ist erlaubt, vorausgesetzt, alle Teile, wie z. B. ein geeigneter Elektrokabel, sind korrekt befestigt. Kugelhähne können mit leicht verunreinigten Flüssigkeiten verwendet werden. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung und Wassermanagement.
Elektrischer Schaltplan
Befolgen Sie die Sicherheitsanweisungen und das Handbuch, bevor Sie mit der Installation beginnen.Der Antrieb arbeitet mit 12 Volt DC und 12 Volt AC (50/60Hz). Auf der Leiterplatte befinden sich zwei kleine Schalter, um den Antrieb auf AC oder DC einzustellen. Die Werkseinstellung ist DC. Der Antrieb zieht nominal 0.2A und bei maximalem Drehmoment 2.2A. Der Antrieb verfügt über eine 3-Punkt-Steuerung. Vor der Verwendung der AC-Stromversorgung müssen die Schalter auf der Leiterplatte zuerst angepasst werden. Klemmen 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemmen 3 und 4 müssen dasselbe Signal (Phase/Null) wie Klemme 1. verwenden. Das Anschließen eines dieser Steuerkabel schließt oder öffnet das Ventil. Schließen Sie niemals Klemmen 3 und 4 gleichzeitig an, um Kurzschluss und Schäden zu vermeiden. Der Antrieb verfügt über zwei interne Endschalter. Sobald die Endposition des Antriebs erreicht ist (0 oder 90 Grad), schaltet sich der Motor ab und es wird keine Energie verbraucht. Zusätzlich sind im Antrieb zwei weitere Endschalter für Steuerzwecke vorhanden. Die Winkelposition der Endschalter kann verändert werden. Erdung immer anschließen und Rohre nicht als Erdung verwenden.
Elektrischer Schaltplan des AG-040-C Antriebs
Montage
Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel sein. Verwenden Sie unser Fittings-Sortiment für die Verbindung zwischen Rohr und Ventil.
Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
