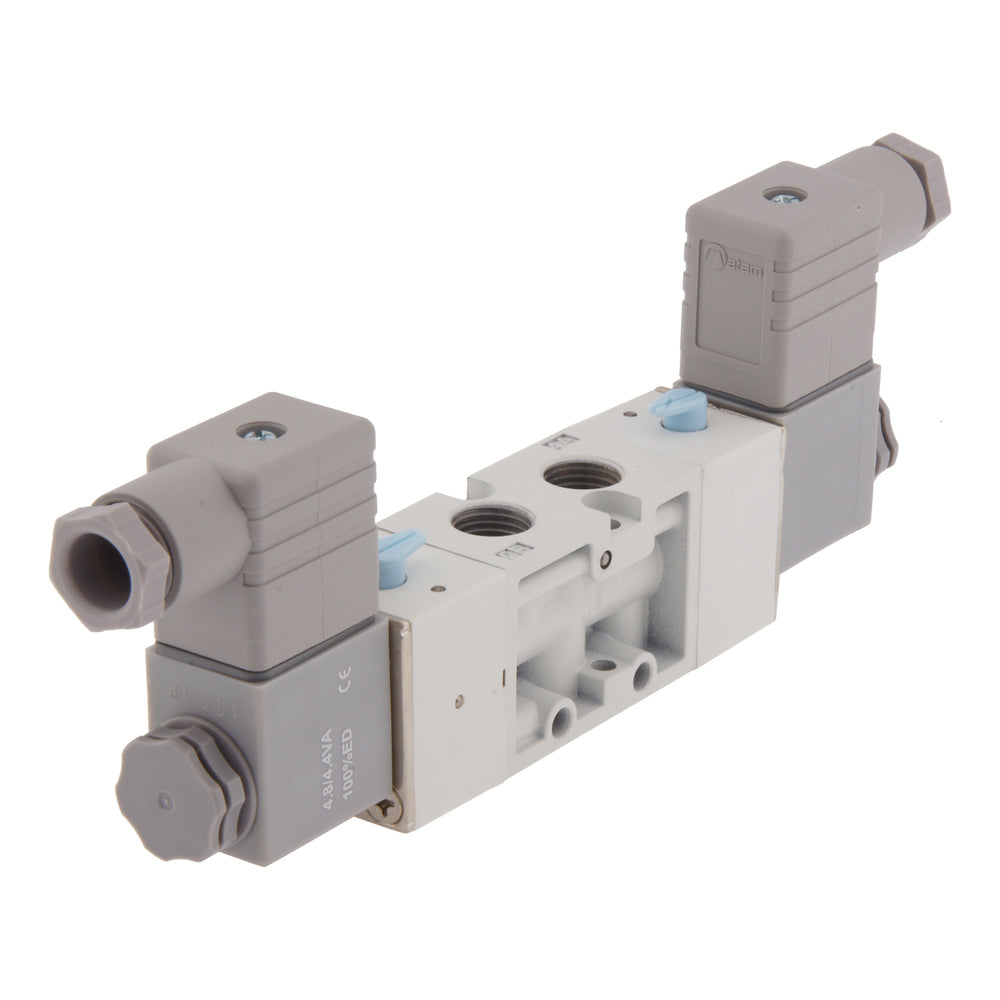

G1/8'' 24 V DC 5/3-Wege Zentrum Geschlossen Magnetventil 3-8bar MVSC
Pneumatisches 5/3-Wege-Magnetventil (Mitte geschlossen) von Mindman mit G1/8-Zoll-Anschlüssen (Innengewinde), G 1/8-Zoll-Auslassanschlüssen und 24-V-DC-Spule. Indirekt betrieben (intern pilotiert). Zu den Anwendungen gehört die Steuerung von doppeltwirkenden Zylindern mit Zwischenstellungen. Betriebsdruck von 3 bis 8 bar (43,5 bis 116 psi). Nur für Luft geeignet. Mit manueller Übersteuerungsmöglichkeit. Kann an einem Verteiler mit zentraler Luftzufuhr/Entlüftung montiert werden. Ansprechzeit 0,04 s, Kv-Wert 0,71 Nm3/h (765 Nl/min).
Einschließlich Spule und DIN-B-Stecker
- Regulärer Preis
- €61,71
- Regulärer Preis
- €51,86
Beschreibung
Hochwertiges Pneumatik-Magnetventil von Mindman. Dieses Ventil ist ein 5/3-Wege-Ventil, mittig geschlossen und mit zwei Spulen ausgestattet. Das Ventil hat G 1/8 Zoll Anschlüsse (BSPP Innengewinde). Die Spulenspannung beträgt 24 V DC und die Leistung 2 VA. Die Auslassöffnungen haben G 1/8-Zoll-Gewinde. Das Ventil kann nur mit Druckluft (gefiltert bis zu 5 μm) betrieben werden, die nicht geölt werden muss. Der Betriebsdruck beträgt 3 bis 8 bar (43,5 bis 116 psi). Montage auf Verteiler mit zentraler Versorgung und Entlüftung möglich. Die Reaktionszeit beträgt 0,04 s. Das Ventil hat einen Kv-Durchflusswert von 0,71 Nm3/h (765 Nl/min). Dieses Ventil ist mit einer Handnotbetätigung ausgestattet. Überschreiten Sie niemals die Grenzwerte des Ventils (Druck, Temperatur, Spannung, Medien, usw.). Legen Sie keine Spannung an die Spule an, wenn die Spule aus dem Ventil entfernt ist, um ein Durchbrennen zu verhindern.
Ein 5/3-Wege-Ventil hat fünf Anschlüsse und drei Stellungen. Die zentrale (Ruhe-)Position kann verschiedene Funktionen haben; bei einem "zentral geschlossenen" Ventil sind alle fünf Anschlüsse in der zentralen Position verschlossen. Die beiden anderen Positionen werden jeweils durch eine eigene Magnetspule gesteuert. Diese Positionen werden verwendet, um Anschluss A zu speisen und Anschluss B zu entlüften, oder umgekehrt. Wenn keine der beiden Spulen aktiviert wird, kehrt das Ventil in die Mittelstellung zurück (monostabil). Dieses Ventil kann z. B. zur Steuerung eines doppeltwirkenden Zylinders verwendet werden, wobei der Zylinder in Zwischenstellungen blockiert werden kann. Durch Betätigung einer der beiden Spulen kann der Zylinder in zwei Richtungen bewegt werden. Die nachstehende Abbildung zeigt eine schematische Darstellung der Funktionsweise eines zentral geschlossenen 5/3-Wege-Ventils.
Vorteile:
- Geringer Durchflusswiderstand (Kv=0,71m3/h)
- Schneller und zuverlässiger Betrieb
- Lange Lebensdauer (12.000.000+ Zyklen)
- Geringer Energieverbrauch (2VA)
- Wartungsfreie Konstruktion
- Die Spule kann in vier Richtungen installiert werden (4 x 90°)
- Konzipiert für die Verteilermontage
Nachteile:
- Nur für (saubere) Luft, nicht für andere Medien oder Vakuum
- Mindestdruck von 3 bar für den ordnungsgemäßen Betrieb erforderlich (pilotgesteuertes Ventil)
Baureihe MVSC
Die Mindman MVSC-Serie besteht aus indirekt betätigten pneumatischen Magnetventilen in 3/2-, 5/2- und 5/3-Wege-Konfiguration. Die Baureihen MVSC und MVSC1 sind für die Verteilermontage konzipiert und haben die gleichen Einbaumaße. Die MVSC-Serie benötigt für den Betrieb einen bestimmten Mindestdifferenzdruck. Sie sind daher nicht für Vakuumanwendungen geeignet. Sie können bis zu einem maximalen Druck von 8 bar verwendet werden. Die Ventile sind mit Spulen für 24 V DC, 230 V AC und 110 V AC erhältlich und mit einer Handnotbetätigung ausgestattet. Das Gehäuse besteht aus Aluminium mit einer HNBR-Dichtung. Die Ventile sind mit BSP- oder NPT-Anschlüssen erhältlich. Die Ventile der MVSC-Serie zeichnen sich durch einen langen und zuverlässigen Betrieb und eine wartungsfreie Konstruktion aus.
Mindman ist ein internationaler Hersteller von hochwertigen Pneumatikkomponenten mit Hauptproduktionsstandort in Taiwan. Mit einer reichen Produktionsgeschichte, einer sehr breiten Produktpalette und einer kosteneffizienten Herstellung von Qualitätsprodukten ist das Unternehmen einer der echten Marktführer in der Pneumatikbranche.
