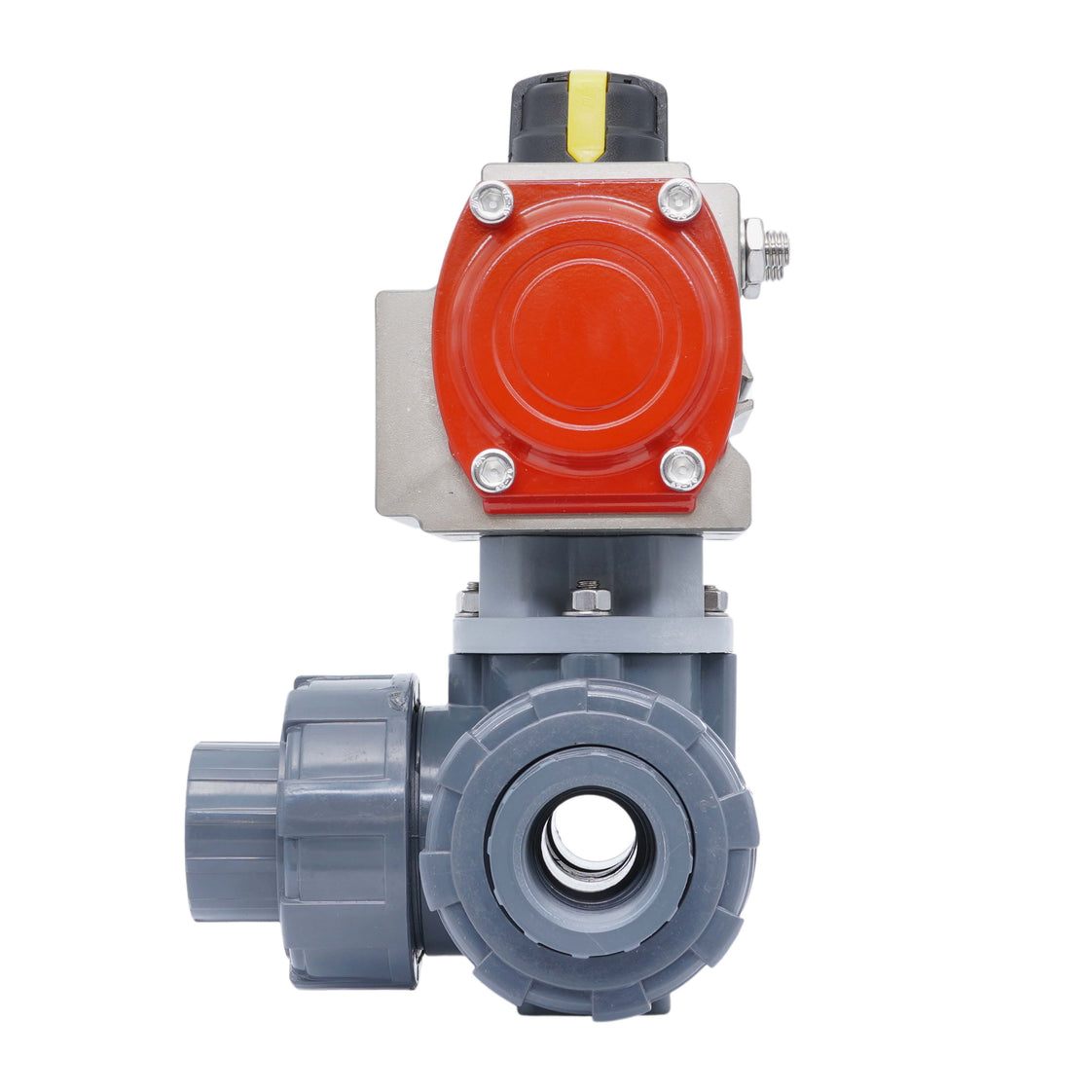

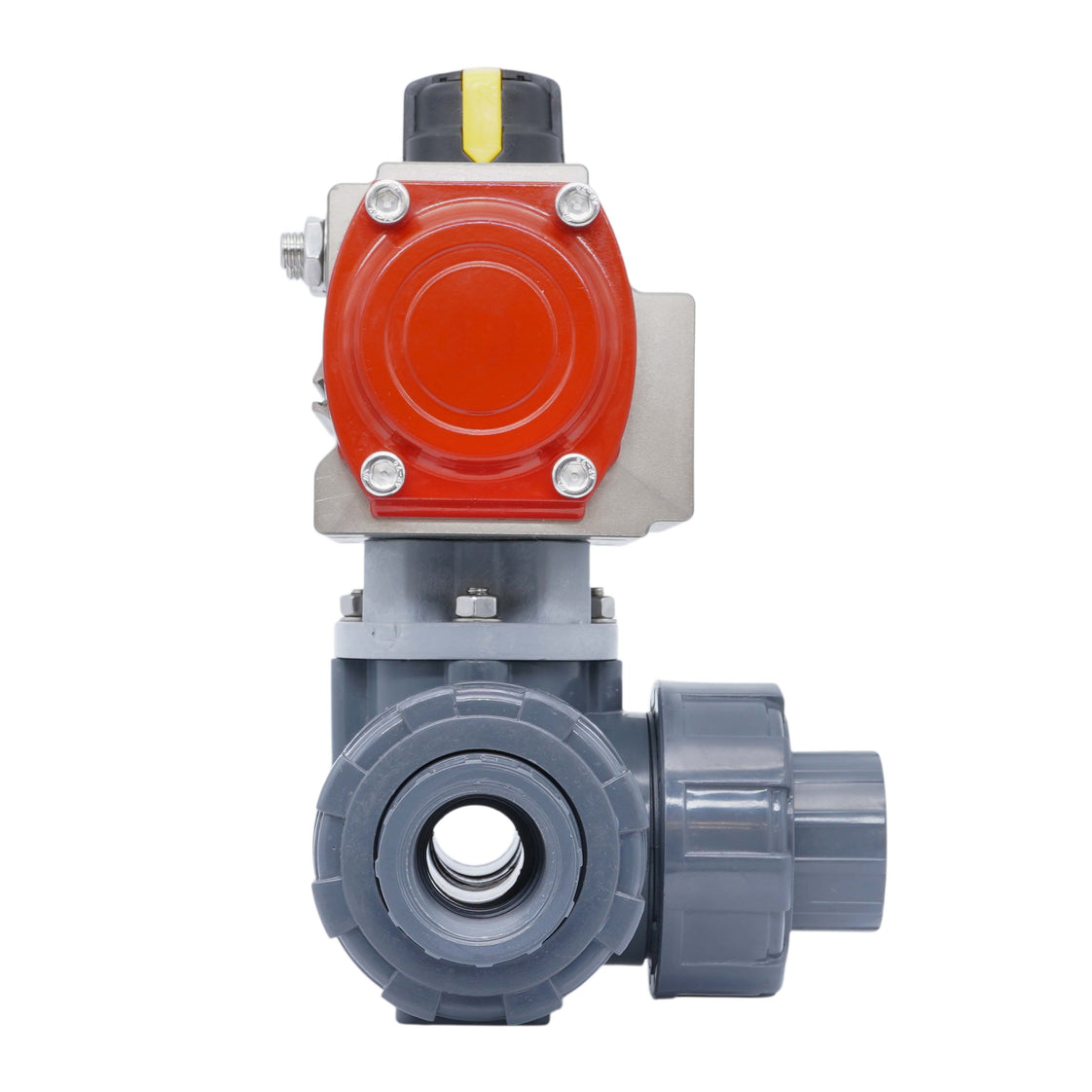

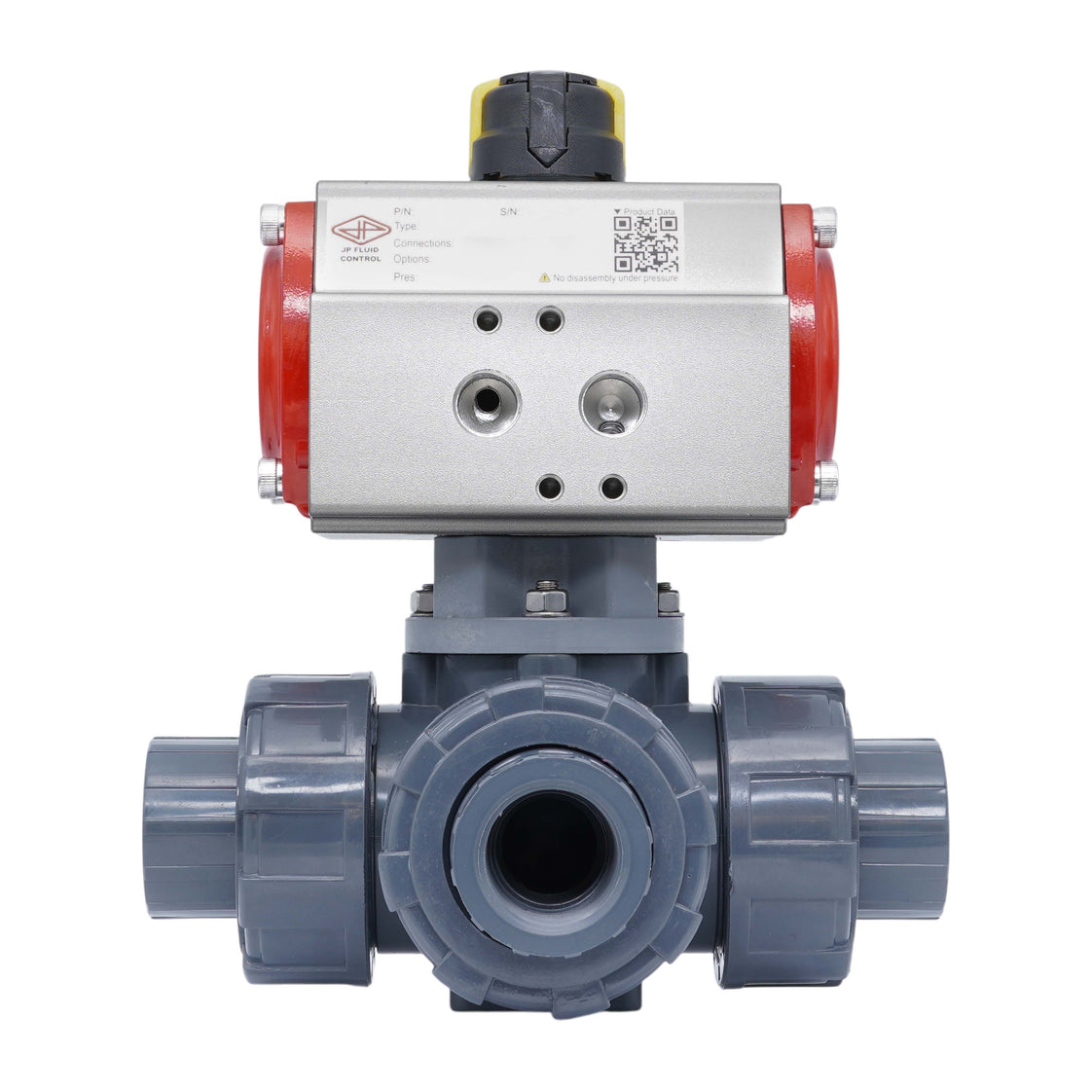

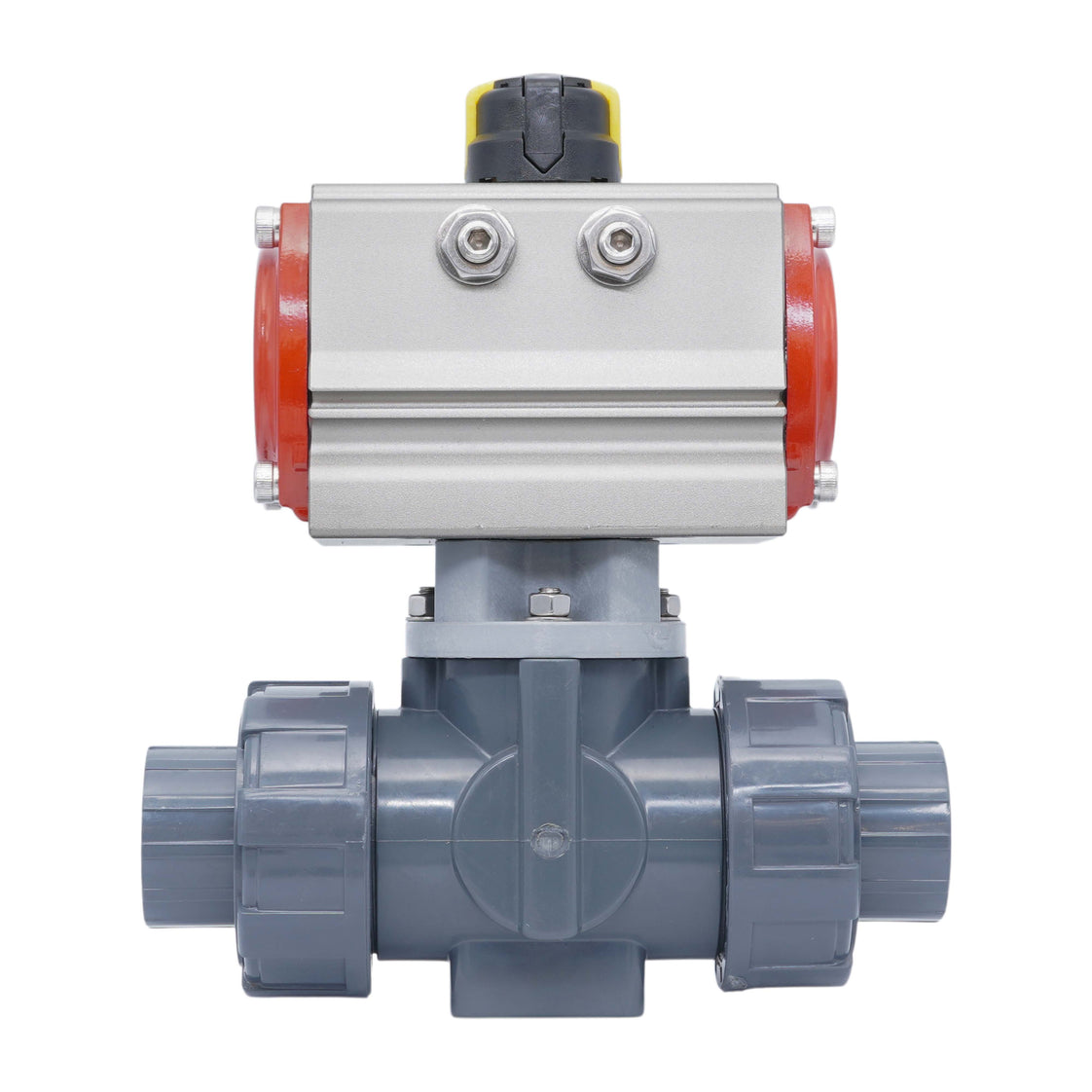

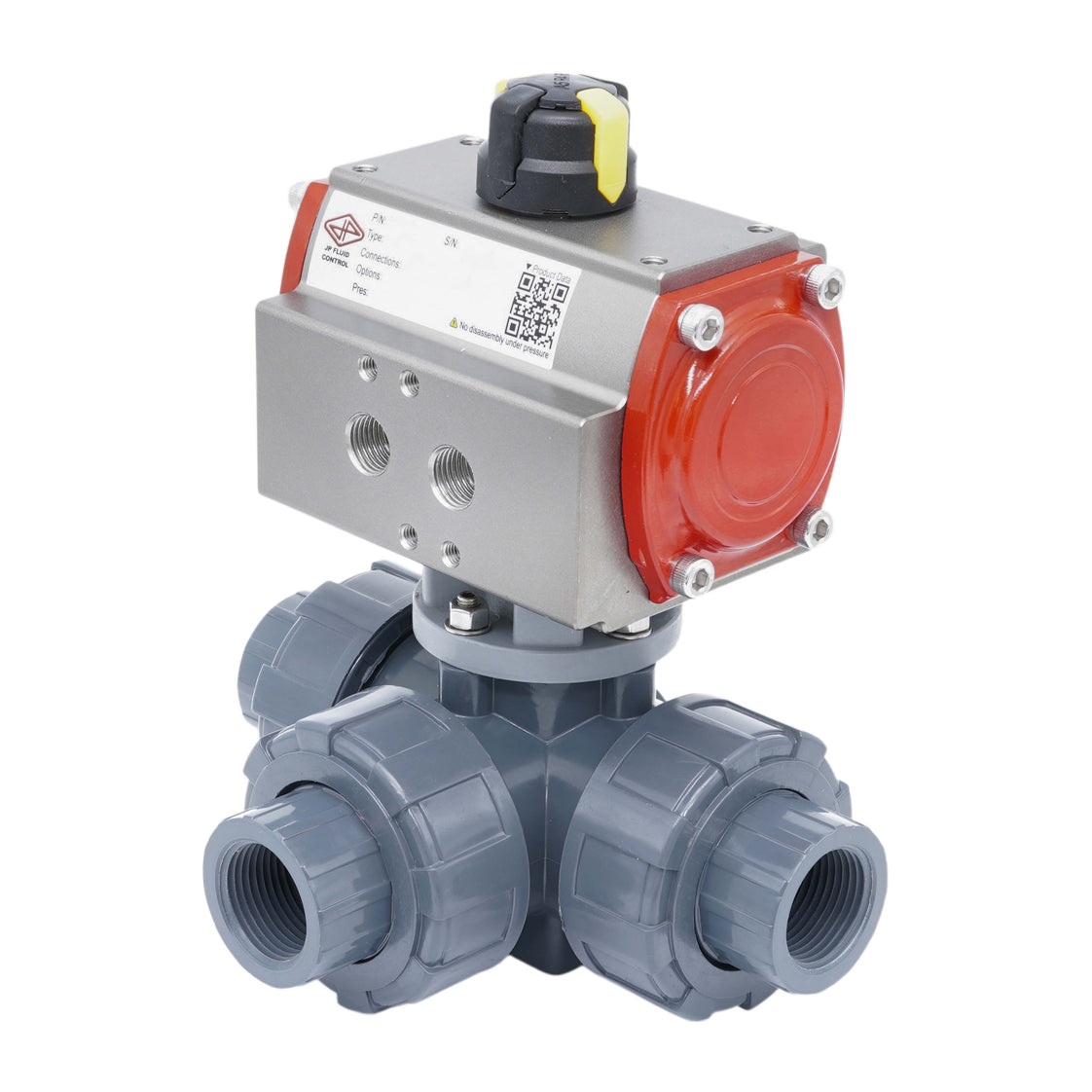

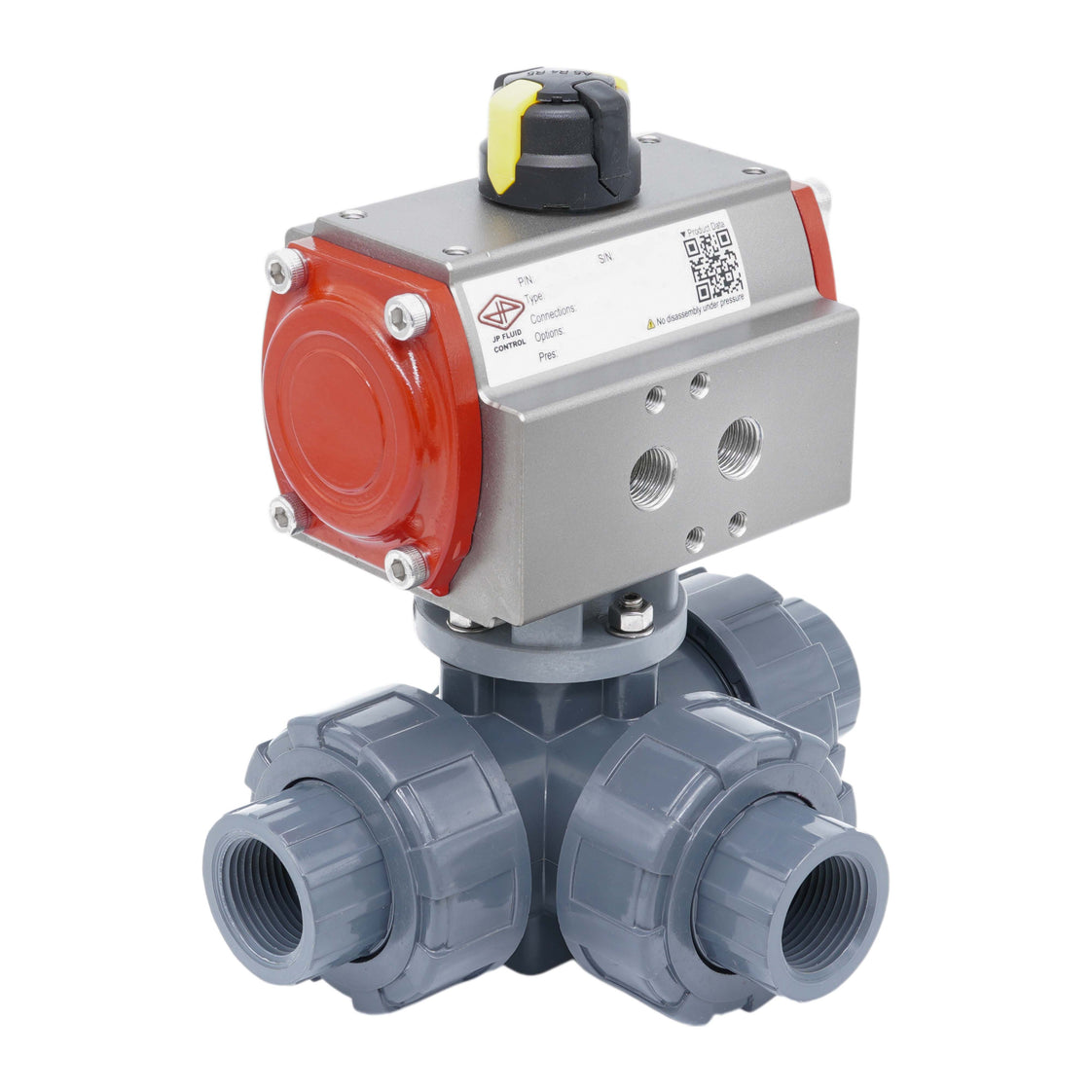

G1'' L-Bohrung 3-Wege pneumatischer Kugelhahn PVC federschließend
Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und verfügt über eine Bohrungsgröße von 22 mm. Das Ventil hat G 1 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil ist sehr gut geeignet für kontaminiertes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind der PVC-U-Körper und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe - siehe die chemische Beständigkeits-tabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Das Ventil hat einen Kv-Wert von 12 m3/h bei einem Differenzdruck von 1 bar (Cv = 13,87 gpm). Der Kv-Wert drückt die Durchflussrate von Wasser in m3/h bei einem Druckabfall von einem bar aus.
Der Antrieb verfügt über einen robusten, federschließenden Zahnstangenmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 50 x 25 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, inklusive Kugelhahn (V3KKM), pneumatischer Antrieb (V3JKZ/PR03A) und Befestigungszubehör.- Regulärer Preis
- €352,18
- Regulärer Preis
- €295,95
Beschreibung
Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und verfügt über eine Bohrungsgröße von 22 mm. Das Ventil hat G 1 Zoll Innengewindeanschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil ist sehr gut geeignet für kontaminiertes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe - siehe die chemische Beständigkeits-tabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Das Ventil hat einen Kv-Wert von 12 m3/h bei einem Differenzdruck von 1 bar (Cv = 13,87 gpm). Der Kv-Wert drückt die Durchflussrate von Wasser in m3/h bei einem Druckabfall von einem bar aus.
Der Antrieb verfügt über einen robusten, federschließenden Zahnstangenmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 50 x 25 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, inklusive Kugelhahn (V3KKM), pneumatischer Antrieb (V3JKZ/PR03A) und Befestigungszubehör.
Vorteile:
- Direkte Montage von 1/4 Namur Magnetventil möglich
- Deutliche mechanische Anzeige oben zeigt die Ventilstellung
- Schnelles Öffnen/Schließen
- Einfachwirkend spart Druckluft und das Ventil kehrt im Falle von Luft- oder Stromverlust in die Ausgangsposition zurück
- Kann mit einer Endschalterbox ausgestattet werden (VDI/VDE 3845 50 x 25 mm)
- Geringere Anfangsinvestitionskosten als eine elektrische Version
Nachteile:
- Einfachwirkend bietet weniger Kontrolle als doppeltwirkende Aktoren
Bohrung und Schaltungsfunktion
Die Kugel hat einen L-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltungen wechseln.
Schematische Zeichnung der Schaltfunktion von L-Bohrung Ventilen
Tameson 3-Wege PVC Kugelhähne
Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Anschluss oder T-Anschluss. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil ist für verunreinigtes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder), ausgelegt. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe - siehe die chemische Beständigkeits-tabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211-Flansch oben (von F03 bis max. F07), was die Montage eines Antriebs ermöglicht.
JP Fluid Control Pneumatische Antriebe
JP Fluid Control Zahnstangen-Pneumatikantriebe sind für den Betrieb von Vierteldrehventilen wie Schmetterlings- und Kugelhähnen konzipiert und bieten sowohl Ein/Aus- als auch Modulationsfunktionen. Mit einem robusten, eloxierten Aluminiumgehäuse bieten diese Antriebe ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit einer konstanten Drehmomentcharakteristik über den gesamten Schwenkbereich. Entwickelt für Präzision und Langlebigkeit, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Antrieb auf einer vollautomatischen Prüfbank streng getestet, was ihn für eine breite Palette von industriellen Anwendungen geeignet macht.
