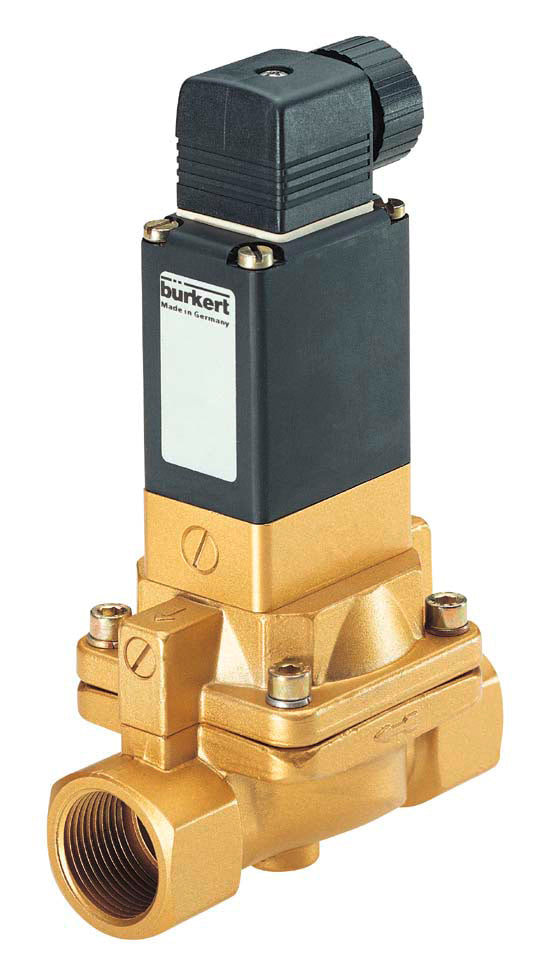

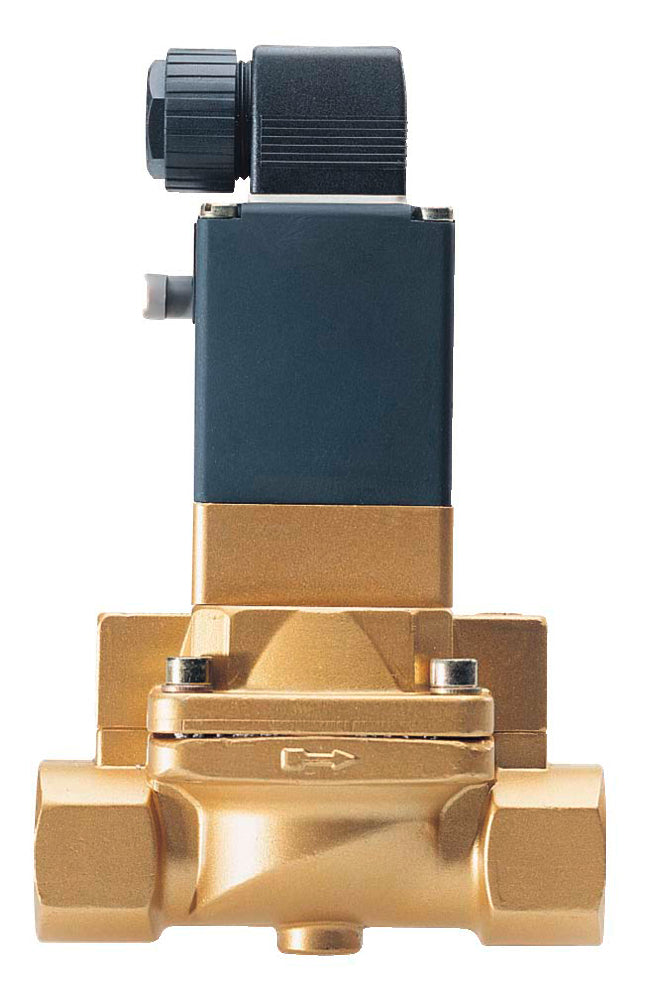

Magnetventil G1'' NC Messing NBR 0.2-10bar/3-145psi 24VAC 5282 134439
Burkert 2/2-Wege-Magnetventil (Typ 5282) mit G 1 Zoll Gewinde und einer 24 V AC Spule. Das Ventil kann auf normalerweise geschlossen (Standard-Einstellung) oder normalerweise geöffnet eingestellt werden. Das Ventil ist indirekt betätigt, daher ist ein kleiner Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 80 °C (176 °F) und einen Druckbereich von 0,2 bis 10 bar (3 bis 145 psi). Gehäuse aus Messing mit NBR-Dichtung und einer Durchflussöffnung von 25 mm. Der Kv-Wert beträgt 10 m3/h (166,7 l/min bei dp = 1 bar Wasser). Manuelle Betätigung.
Hinweis: DIN-Stecker nicht im Lieferumfang enthalten.
- Regulärer Preis
- €379,60
- Regulärer Preis
- €318,99
Beschreibung
Bei diesem Produkt handelt es sich um ein indirekt betätigtes 2/2-Wege-Magnetventil von Burkert mit G 1 Zoll Gewinde und einer 24 V AC Spule. Das Ventil hat ein Gehäuse aus Messing mit NBR-Dichtung und einer Durchflussöffnung von 25 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil sich öffnet, wenn Spannung angelegt wird. Die Funktion kann jedoch durch Drehen des Pilotventils auf der Oberseite um 180 Grad leicht zwischen NC und NO geändert werden. Geeignet für einen Druckbereich von 0,2 bis 10 bar (3 bis 145 psi) und eine maximale Temperatur von 80 °C (176 °F). Das Ventil hat einen Kv-Wert von 10 m3/h, was einem Durchfluss von 167 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 12, was bedeutet 12 GPM @ 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und dem Durchflussdurchmesser auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventil-Dimensionierungsrechner. Dieses Modell ist mediengetrennt. Dies bedeutet, dass die Arbeitskomponenten wie die Feder durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus Messing ist langlebig, geeignet für neutrale Flüssigkeiten und beständig gegen viele Chemikalien. Die NBR (Nitrilkautschuk)-Dichtung eignet sich für Wasser, Luft, Alkohol und ist relativ beständig gegen Öl und Benzin. NBR ist unzureichend für oxidierende Flüssigkeiten. Bitte beachten Sie, dass auch die internen Ventilteile wie der Edelstahlplunger und die Federn mit dem Medium in Kontakt kommen und chemisch verträglich sein müssen. Konsultieren Sie unsere chemische Beständigkeit Tabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Betätigungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil hat eine IP65-Bewertung, wenn es ordnungsgemäß angeschlossen ist.
Vorteile:
- Die manuelle Betätigung ist ideal für die Inbetriebnahme und bei Stromausfall
- Guter Schutz vor Umwelteinflüssen dank der IP65-Bewertung
- Magnetventile öffnen und schließen sich im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Membran zum Trennen von aggressiven und verschmutzten Medien
Nachteile:
- Nicht geeignet für geringe Druckdifferenzen (< 0,2 bar). Bei niedrigem Druck oder einem Vakuum empfiehlt sich ein (halb-)direktes Magnetventil
- Die Spule kann sich bei Stromzufuhr erwärmen. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht im Lieferumfang enthalten
Serie:
Das Bürkert 5282 Magnetventil wird für anspruchsvollste Anwendungen eingesetzt. Das Ventil ist langlebig. Die Medientrennung macht den 5282 auch für aggressive Medien geeignet. Das Ventil ist mit Standardfunktionen wie einer manuellen Betätigung und einstellbaren Öffnungs- und Schließzeiten ausgestattet. Darüber hinaus kann die Schaltfunktion von NC auf NO einfach durch Drehen des 3/2-Wege-Pilotventils auf der Oberseite des Hauptventilkörpers geändert werden. Das 5282-Ventil ist mit einer Vielzahl von Gehäuse- und Dichtungsmaterialien erhältlich. Das Gehäuse aus Messing erfüllt alle europäischen Trinkwasseranforderungen. Verschiedene ATEX-Versionen sind für potenziell explosive Umgebungen erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
