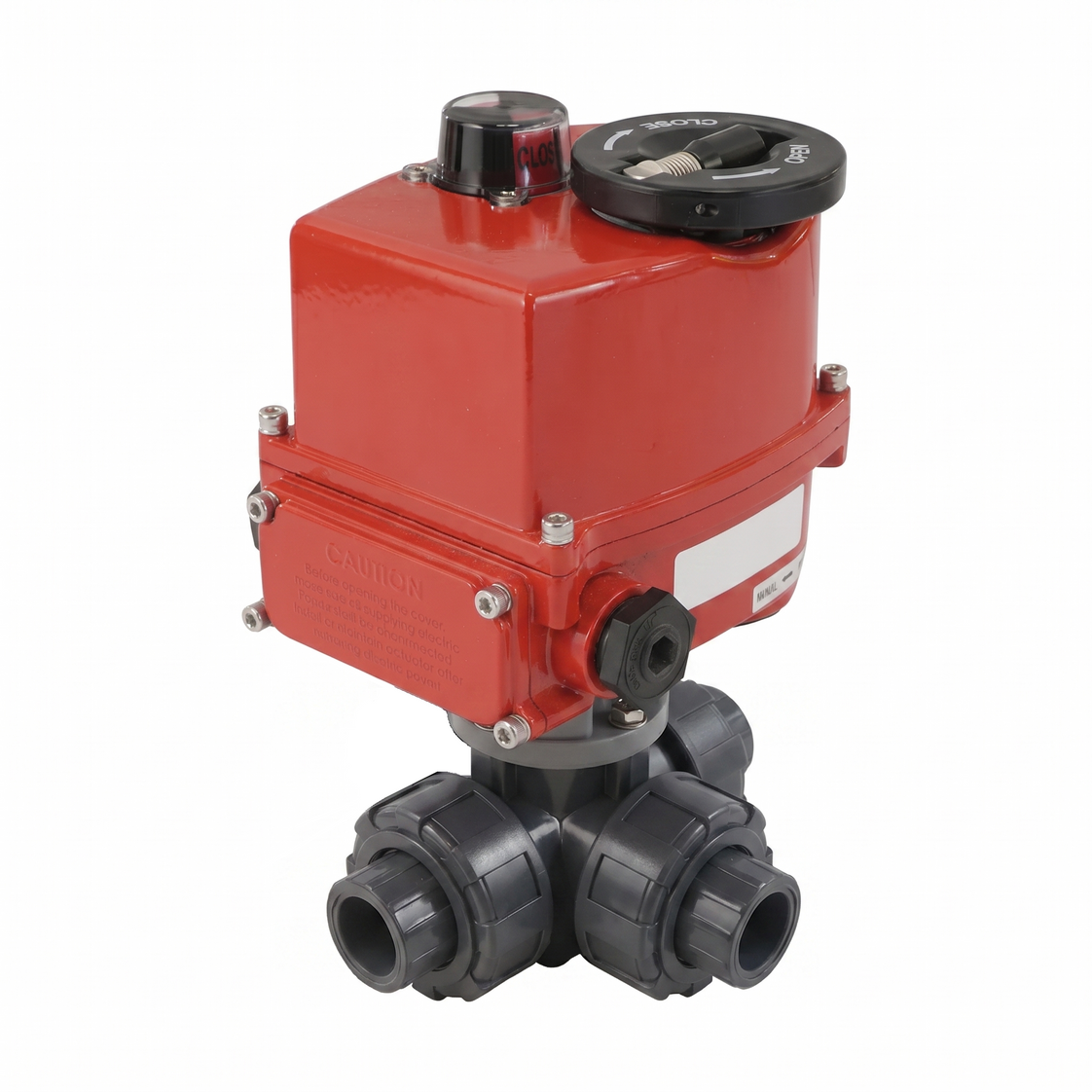

G1'' 3-Wege PVC modulierender elektrischer Kugelhahn T-Bohrung 24 V AC/DC

Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 3-Wege-T-Bohrung-PVC-Kugelhahn angeboten. Das Ventil hat G 1 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventil hat eine 22-mm-Bohrung, mit einem Kv-Wert von 12 m³/h (Cv = 13,87 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckverlust von einem bar an. Das Ventil kann Drücken von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet. Das Ventil eignet sich für Anwendungen mit verschmutztem Wasser oder korrosiven Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM.

Der Stellantrieb kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Losbrechmoment, siehe Handbuch) in einer Zeit von 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat einen S2-Kurzzeitbetrieb (10 min siehe Handbuch) und wird mit einer visuellen Positionsanzeige oben am Gerät geliefert, um die Ventilstellung deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, was bedeutet, dass er das Ventil überall zwischen 0-90 Grad positionieren kann. Für die Positionierung wird ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) benötigt. Mit dem robusten Polyamid-Gehäuse (PA) des Stellantriebs bietet die Einheit einen Schutz von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).

Bitte lesen Sie vor dem Anschließen des Stellantriebs die Bedienungsanleitung sorgfältig. Wird unvollständig geliefert, einschließlich Kugelhahn (V3KJN), Stellantrieb (AG-540-B-DPS) und Montagezubehör.

Vorteile:

• Es ist ein modulierender Stellantrieb mit einem digitalen Positioniersystem (DPS), um das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 4-20 mA zu positionieren
• Der Stellantrieb hat ein robustes IP67-Gehäuse
• Der Stellantrieb hat eine deutliche visuelle Anzeige, um die Stellung des Ventils zu sehen

Nachteile:

• Im Vergleich zu einem pneumatischen Stellantrieb gleicher Größe ist die Betriebsgeschwindigkeit langsamer

Bohrung und Schaltfunktion

Die Kugel hat einen T-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen umschalten oder alle drei Rohre verbinden.

Schematische Zeichnung der Schaltfunktion von T-Bohrung-Ventilen

Elektrischer Schaltplan

Der Stellantrieb verfügt über ein 10-Klemmen-Verdrahtungssystem, das zwischen wesentlichen Stromanschlüssen und optionalen Rückmeldefunktionen aufgeteilt ist. Für den Grundbetrieb liefern die Klemmen 1, 2 und 3 eine Masse und eine 24V AC/DC-Stromversorgung mit automatischer Spannungserkennung. Die Klemmen 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Für die Fernüberwachung liefern die Klemmen 6 und 7 ein kontinuierliches Positionsrückmeldesignal, typischerweise 4-20 mA. Externe Spannung darf niemals an diese Rückmeldestifte angelegt werden, um dauerhafte Schäden zu vermeiden. Schließlich verwenden die Klemmen 8, 9 und 10 eine gemeinsame Quelle, um diskrete Offen"- oder Geschlossen"-Statusbestätigungen über Endschalter zu liefern.

Elektrischer Schaltplan des AG-540-B-DPS Stellantriebs.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Stellantriebs vor der Montage ordnungsgemäß eingestellt sind. Der Stellantrieb wird mit zwei Adaptern geliefert, um den Stellantrieb mit der Ventilwelle zu verbinden. Montieren Sie den Stellantrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil an Ihre vorhandene Rohrleitung anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
