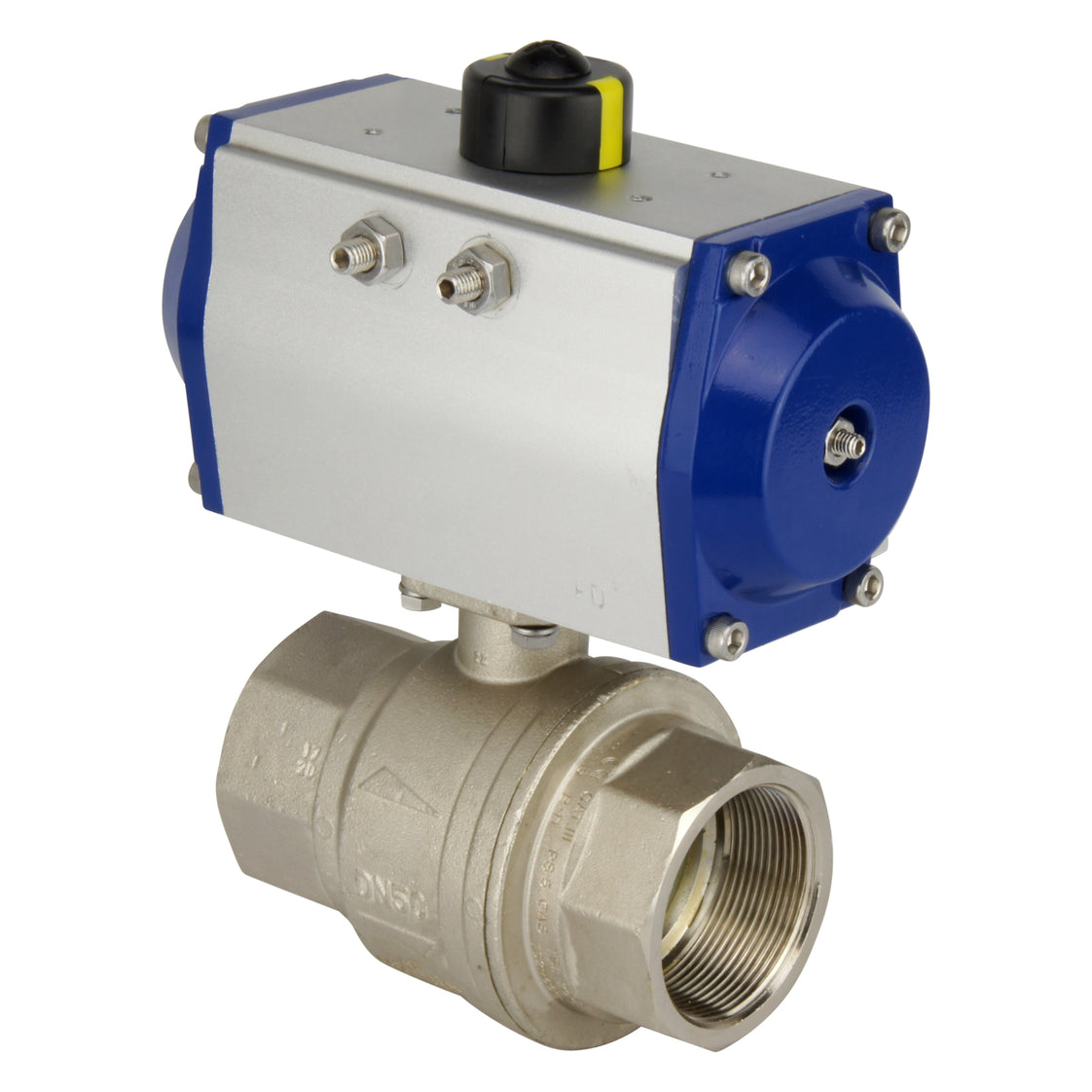

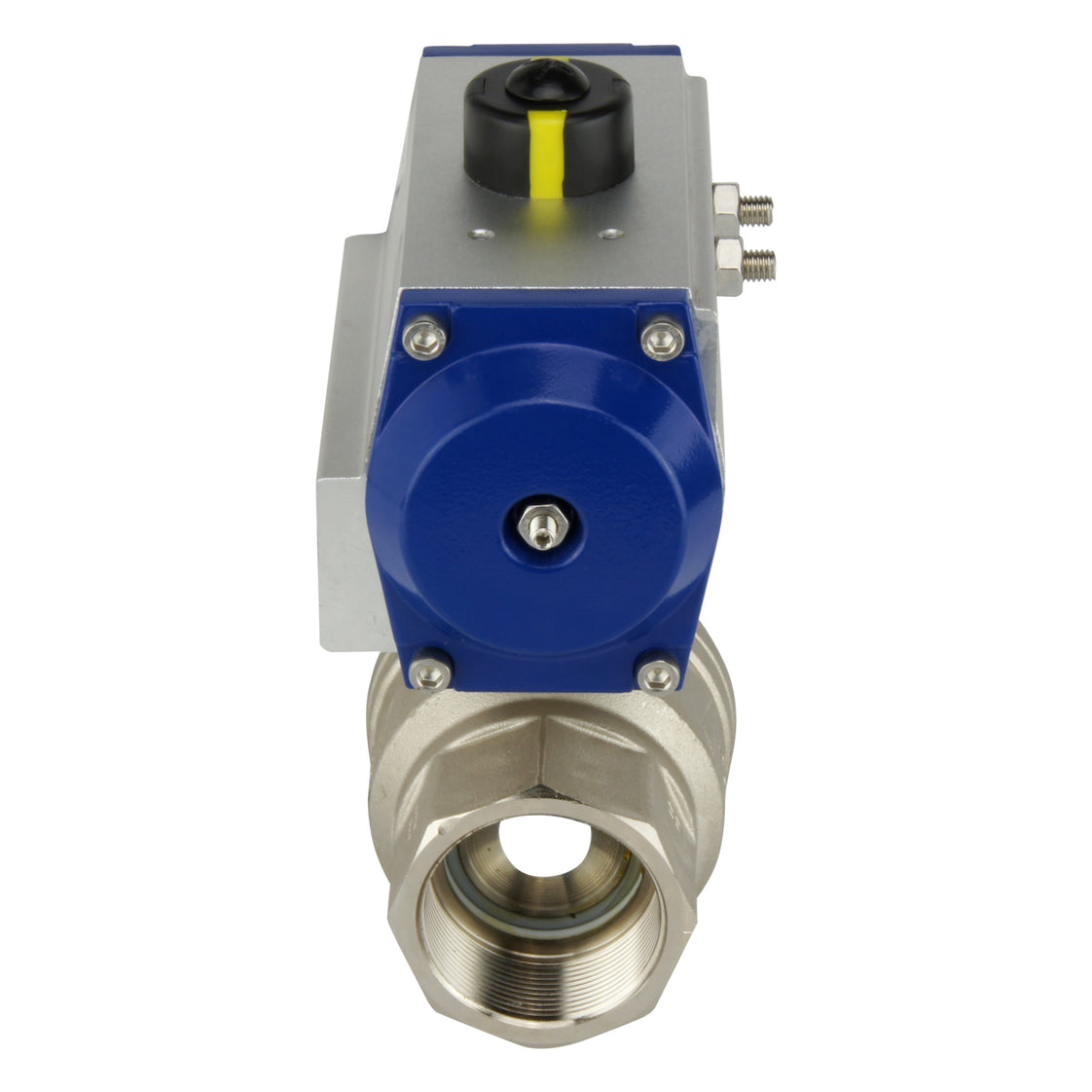

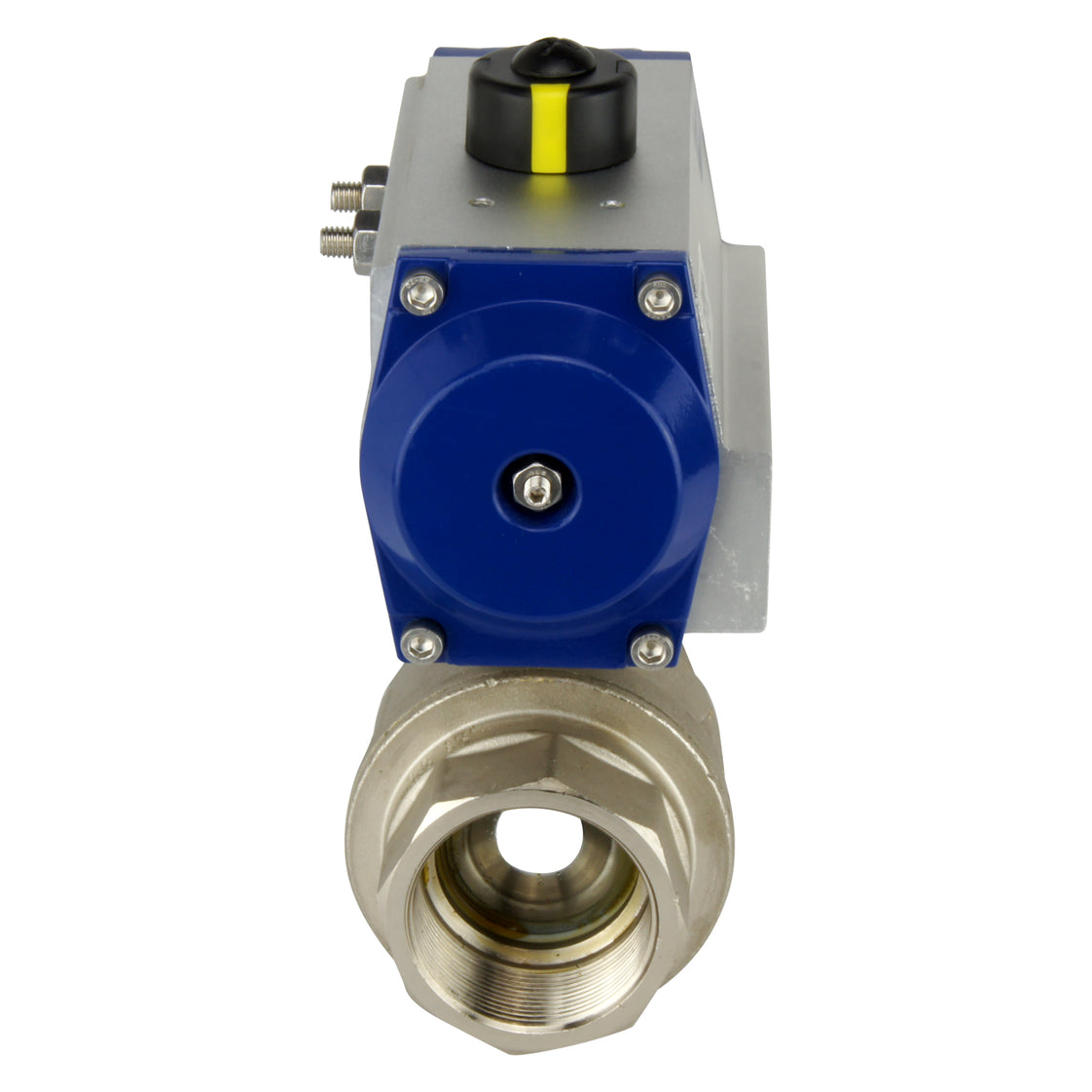

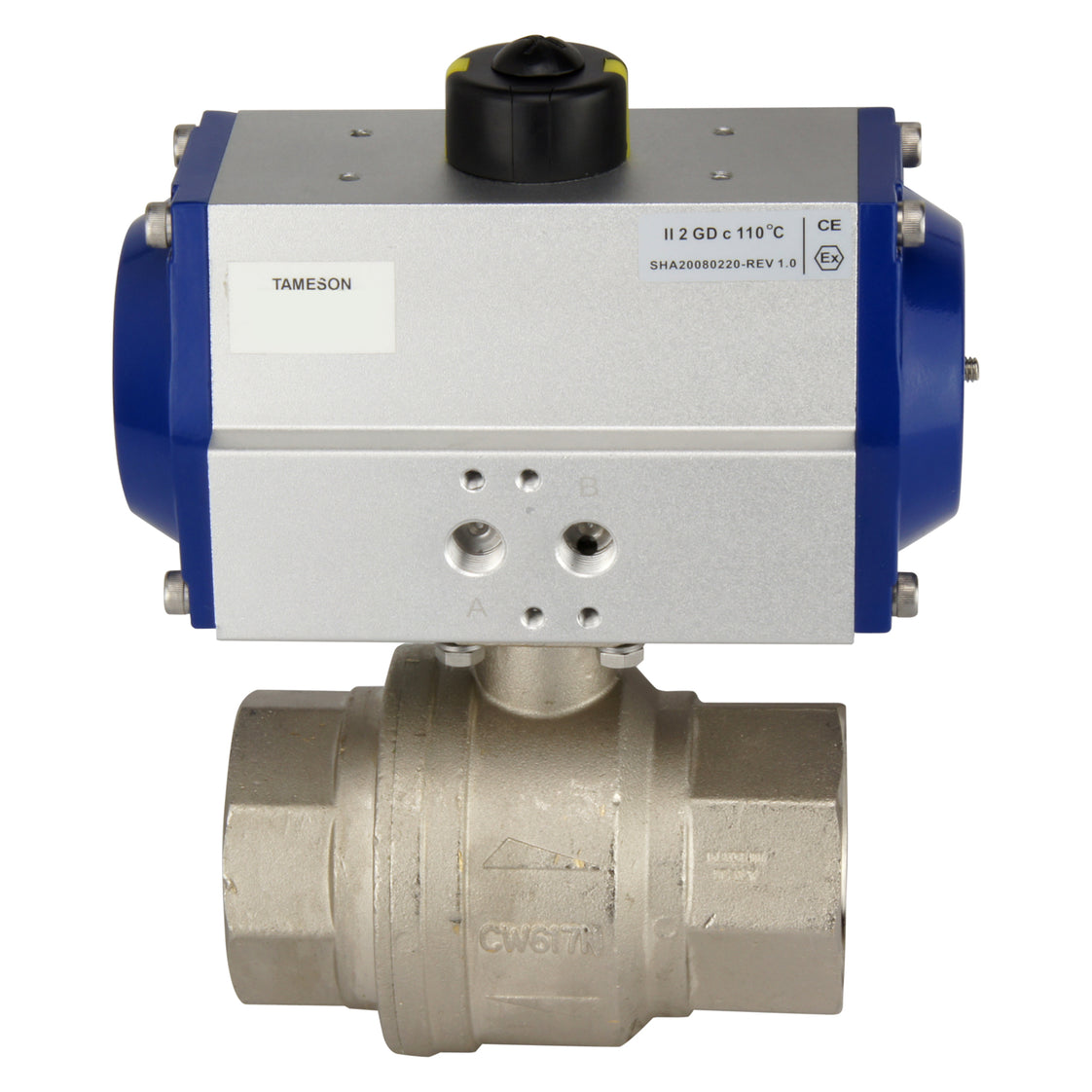

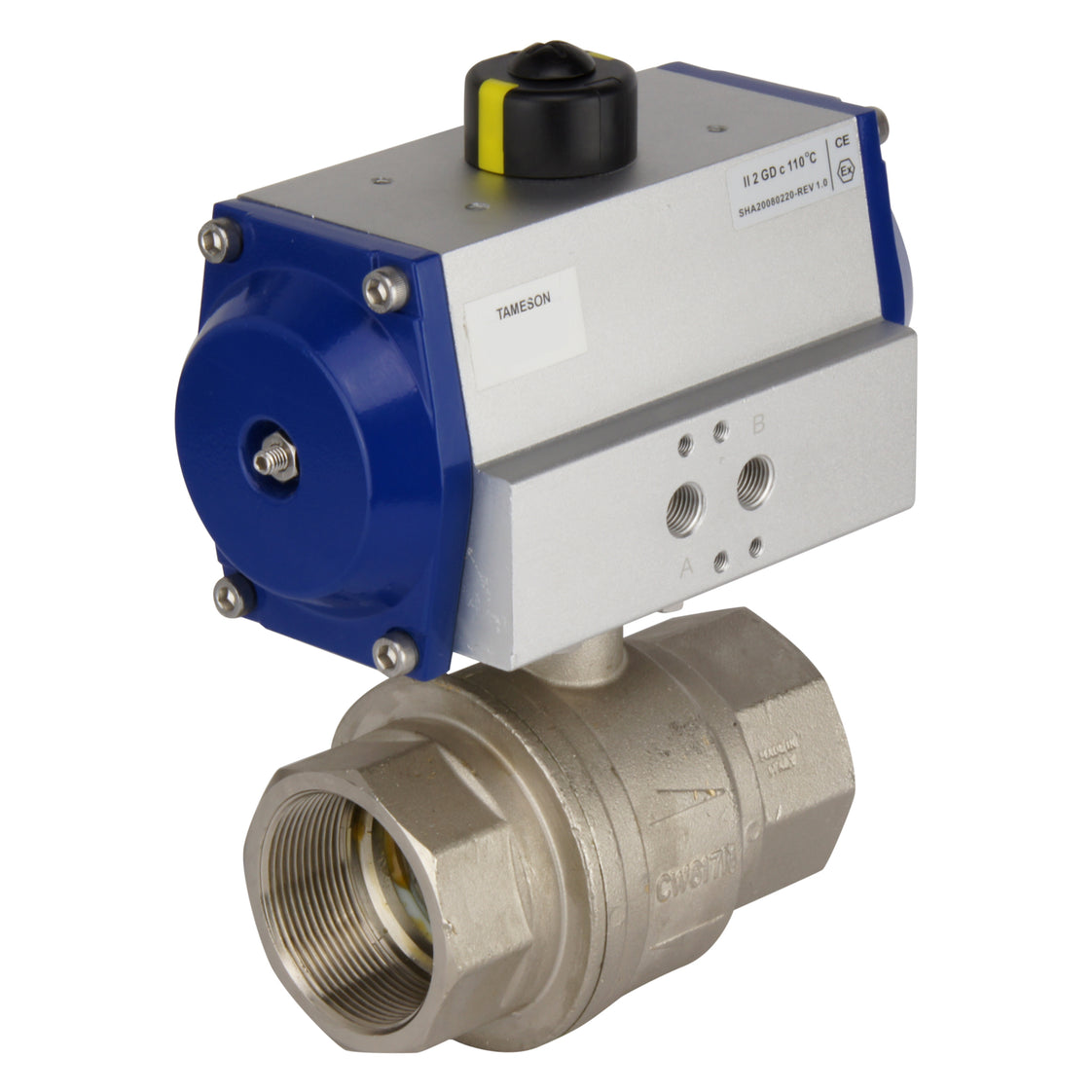

G2-1/2'' 2-Wege-Messing Pneumatischer Kugelhahn Feder geschlossen - BL2BA

Dieser pneumatisch gesteuerte 2-Wege-Kugelhahn ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 65 mm und ist für Flüssigkeiten und Gase von -20 bis 120°C geeignet. Der pneumatische Antrieb ist in der Lage, ein Drehmoment von 28 Nm bei 8 bar zu erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat ein G 2 1/2"-Gewinde zum Anschluss an die medienführenden Rohrleitungen/Schläuche und der Kv-Wert beträgt 450 m3. Der Stellantrieb ist federgeschlossen und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein eloxiertes Aluminiumgehäuse und einen Aluminiumdeckel, während der Kugelhahn ein Messinggehäuse und eine PTFE-Dichtung hat. Der maximale Mediendruck beträgt 30 bar. Der Antrieb hat G1/4-Anschlüsse für die Luftzufuhr und -rückführung. Wir empfehlen die Montage eines 1/4" Namur-Magnetventils direkt auf dem Antrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße.  Außerdem kann auf der Oberseite des Antriebs eine Positionskontrolle oder ein Endschalterkasten gemäß VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F07 (14 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Profis

• Die Möglichkeit, ein Namur-Magnetventil direkt zu montieren, reduziert die Anzahl der Anschlüsse und Schläuche.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilposition an.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Geringere Investitionskosten als bei einer elektrischen Version.
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei einem Luft- oder Stromausfall in die Ausgangsposition zurück.
• Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile

• Einfachwirkende Aktuatoren bieten weniger Kontrolle als doppeltwirkende.
• Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe PAL-BL2BA

BL2BA

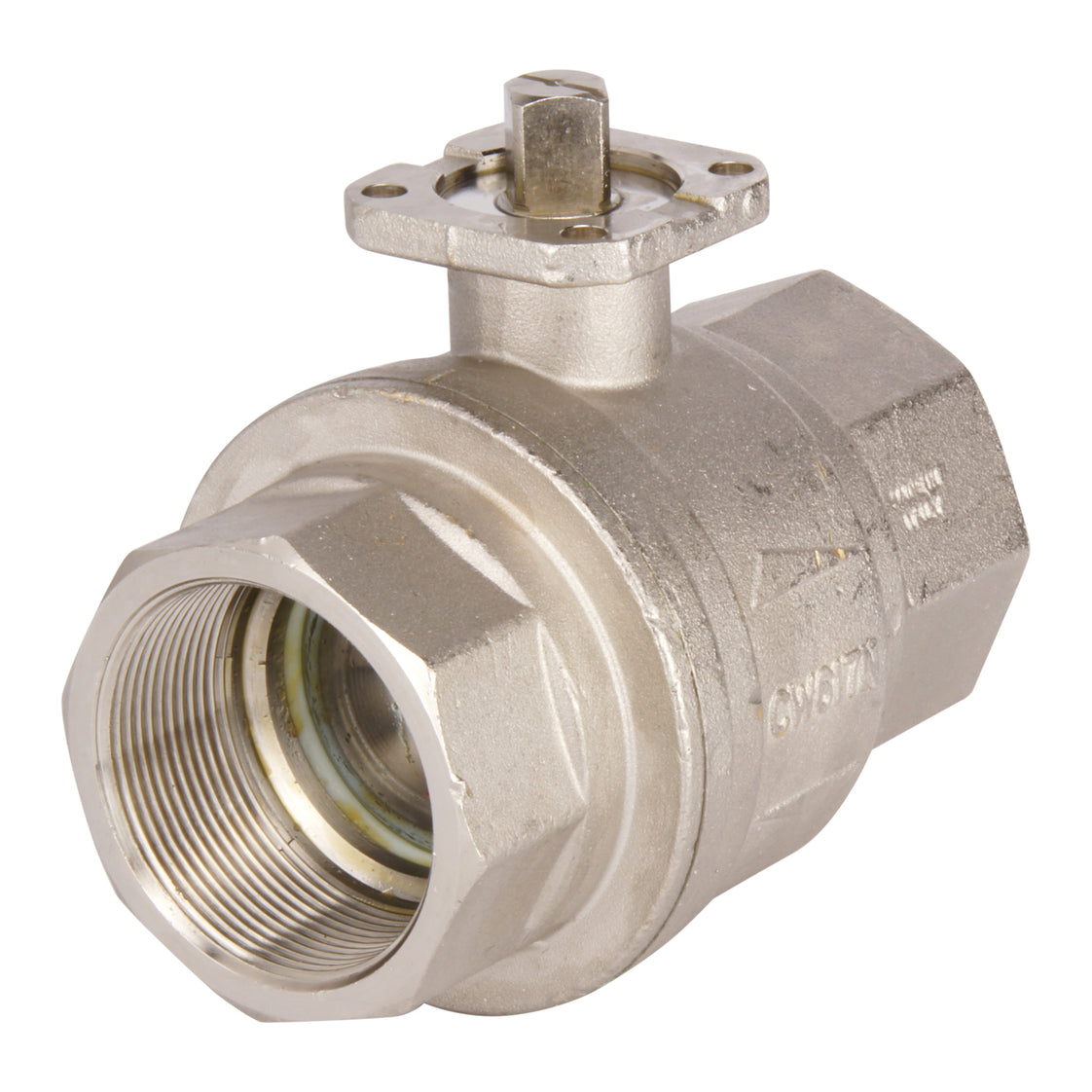

Die Kugelhähne der Serie BL2BA sind zuverlässige 2-Wege-Kugelhähne mit einem Messinggehäuse. Die Kugel ist aus hartverchromtem Messing und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene Medien wie Wasser, Öl oder Luft bis zu einem maximalen Druck von 20 - 40 bar je nach Durchmessergröße (G 1/4" - G 4") geeignet. Geeignet für Temperaturen zwischen -20 und 160 Grad Celsius. Bei korrosiven oder aggressiven Medien ist ein Ventil aus PVC oder Edelstahl besser geeignet. Die Kugelhähne der Serie BL2BA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F07), der die Montage eines Stellantriebes ermöglicht.

PAL

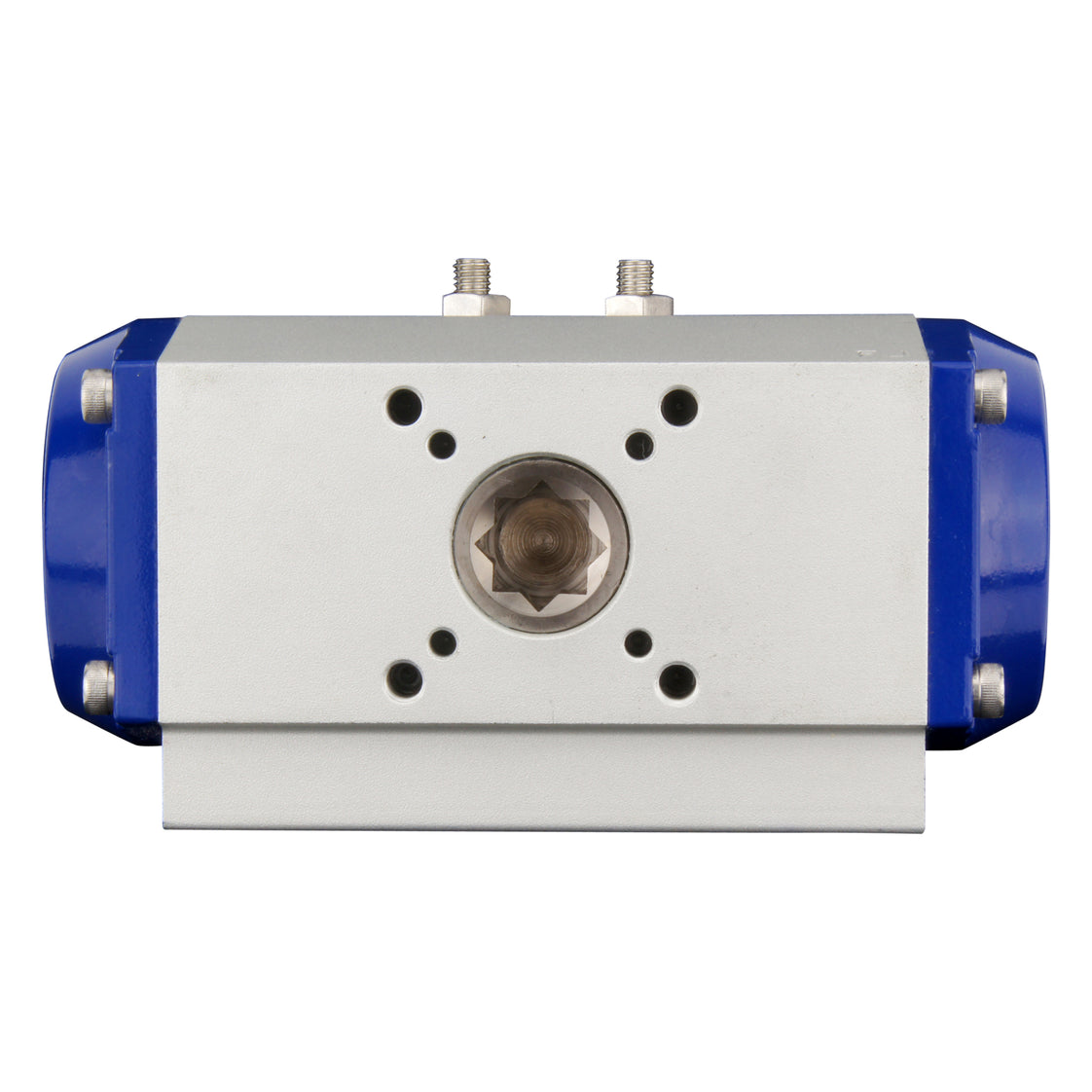

Mit den pneumatischen Schwenkantrieben von PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Gehäusegrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für mehr Kontrolle eingesetzt werden. Diese Aktuatoren sind langlebig mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130). Der Standard-Temperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung, aber eine optionale FKM-Dichtung ist für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosive Umgebungen geeignet.

Ersatzteile

Kugelhahn BL2BA-212

Betätigungselement: PALC-012-07-17

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
