G2-1/2'' 24-240V AC/DC Fail-Safe 2-Weg Kugelhahn aus Edelstahl
Hinweis: Dieses Produkt ist abgekündigt

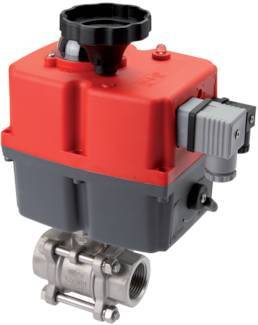

Dieser elektrische Stellantrieb mit Fail-Safe-Funktion wird in Kombination mit einem 2-Wege-Kugelhahn aus Edelstahl angeboten. Für den Betrieb des Stellantriebs sind 24-240 V AC/DC erforderlich. Er verfügt über eine Batteriesicherheitsrückstellung (BSR). Der Kugelhahn hat zwei Anschlussstellen mit G2 1/2" Innengewinde. Öffnung von 65 mm (Kv-Wert 510 m3/h), mittlerer Temperaturbereich von -20 - 180 °C und ein maximaler Druck von 63 bar. 3-teiliges Design, das es ermöglicht, es auseinander zu nehmen und gründlich zu reinigen. Das Polyamid (PA)-Gehäuse des Stellantriebs verleiht dem Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -20 bis 70 °C.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dieser elektrische Stellantrieb mit Fail-Safe-Funktion wird in Kombination mit einem 2-Wege-Kugelhahn angeboten. Er kann die Armatur in 13 Sekunden von 0-90 Grad drehen, bei einem Betriebsdrehmoment von 55 Nm (höheres Bremsmoment, siehe Handbuch). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat eine Einschaltdauer von 75 % und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Es ist außerdem mit einer elektronischen Sicherheitsfunktion (BSR) ausgestattet, die eine Rückstellung der Batterie ermöglicht. Bei einem Stromausfall versorgt die Batterie den Aktuator ausreichend, um das Ventil wieder in den Normalzustand zu versetzen (normalerweise offen/geschlossen, je nachdem, wie es montiert ist). Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann. Der Antrieb wird über den ISO 5211 F05 oder F07 Flansch (17 mm) auf den Kugelhahn montiert. Das 2-Wege-Edelstahlventil hat zwei Anschlussstellen G2 1/2". Das Medium strömt durch eine 65 mm große Bohrung (Kv-Wert von 510 m3/h) und die Temperatur kann zwischen -20 - 180 °C bei 63 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Der Kugelhahn ist 3-teilig, so dass er auseinandergenommen und gründlich gereinigt werden kann. Das robuste Polyamid (PA)-Gehäuse des Aktuators verleiht dem Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Pros:
- Es ist mit einem Batteriesicherheitsrücklauf (BSR) ausgestattet, der den Stellantrieb mit Strom versorgt, um das Ventil in seinen normalen Zustand zurückzudrehen.
- Er hat ein robustes IP67-Gehäuse
- Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann.
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
- Der Kugelhahn ist 3-teilig, so dass er auseinandergenommen und gründlich gereinigt werden kann.
Nachteile
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer
Baureihe J4C
BL2SA3 Kugelhahn
Die Kugelhähne der Serie BL2SA3 sind zuverlässige 2-Wege-Kugelhähne mit einem Gehäuse aus Edelstahl. Die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Sie sind für Temperaturen zwischen -20 und 180 Grad Celsius geeignet und von der Größe G 1/4" bis G 4" erhältlich. Die Kugelhähne der Serie BL2SA3 haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F10), der die Montage eines Stellantriebes ermöglicht.
J4C Aktuator
Die elektrischen Hochspannungs-Ventilantriebe J4C des Herstellers J+J bieten eine beeindruckende Liste von Standardmerkmalen, zu denen der Schutz vor Schäden durch Überdrehmoment oder Kondensation gehört. Stellantriebe sind auch mit verschiedenen Optionen wie ausfallsicherem BSR (Battery Safety Return) oder modulierendem DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm.
Der ausfallsichere oder modulierende elektrische Stellantrieb J4C ist derselbe wie der standardmäßige ein- und ausschaltbare J4C-Stellantrieb, jedoch ist im Inneren des Stellantriebs ein BSR- und/oder ein DPS-Bausatz angebracht. Der ausfallsichere Stellantrieb J4C BSR kann auf "fail open" oder "fail closed" eingestellt werden. Der modulierende Stellantrieb J4C DPS kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.
Ersatzteile
Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.Kugelhahn BL2SA3-212
Betätigungselement: V2S4A
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
