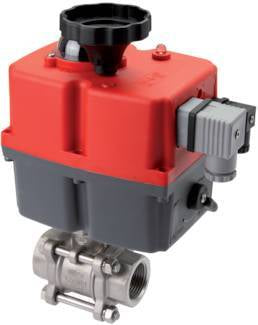

G2-1/2'' 24-240V AC/DC Modulierender 2-Wege Edelstahl Kugelhahn

Dieser modulierte elektrische Antrieb wird in Kombination mit einem 2-Wege Kugelhahn angeboten. Er kann das Ventil in 15 Sekunden von 0-90 Grad drehen mit einem Betriebsmoment von 55 Nm (höheres Brechmoment, bitte das Handbuch beachten). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat einen Einschaltdauer von 75 % und wird mit einem visuellen Positionierungsindikator oben auf der Einheit geliefert, um die Ventilposition klar zu sehen. Als modulierender Antrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil überall zwischen 0-90 Grad positionieren kann. Er benötigt ein Steuersignal von 4-20 mA/0-10 V für die Positionierung. Standardmäßig hat er ein Handbetriebsrad, um das Ventil bei Bedarf manuell zu drehen. Der Antrieb ist über die ISO 5211 F05 oder F07 Flansch (17 mm) am Kugelhahn montiert. Der 2-Wege Edelstahlventil hat zwei Anschlussstellen von G2 1/2". Das Medium fließt durch eine 65 mm Bohrung (Kv-Wert von 510 m3/h) und die Temperatur kann zwischen -20 – 180 °C bei 63 bar liegen. Es hat ein Spindeldichtmaterial aus PTFE. Der Kugelhahn hat ein 3-teiliges Design, das es ermöglicht, ihn auseinanderzunehmen und gründlich zu reinigen. Mit dem langlebigen Polyamid (PA) Gehäuse des Antriebs bietet es einen Schutz von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie den Antrieb anschließen.

Vorteile:

• Es ist ein modulierender Antrieb mit einem digitalen Positionierungssystem (DPS), um das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 4-20 mA/0-10 V zu positionieren
• Es hat ein robustes IP67 Gehäuse
• Standardmäßig hat es ein Handbetriebsrad, um das Ventil bei Bedarf manuell zu drehen
• Es hat einen klaren visuellen Positionsindikator, um den Zustand des Ventils zu sehen
• Der Kugelhahn hat ein 3-teiliges Design, das es ermöglicht, ihn auseinanderzunehmen und gründlich zu reinigen

Nachteile:

• Der Antrieb ist nicht mit einer Batterie-Sicherheitsrückführung (BSR) ausgestattet, kann aber manuell betrieben werden, wenn der Strom ausfällt
• Im Vergleich zu einem pneumatischen Antrieb derselben Größe ist die Betriebsgeschwindigkeit langsamer

J3C-Serie

BL2SA3 Kugelhahn

Die BL2SA3 Kugelhähne sind zuverlässige 2-Wege Kugelhähne mit einem Edelstahlgehäuse. Die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM. Das Ventil ist geeignet für verschiedene aggressive und korrosive Medien bis zu einem Maximum von 63 bar. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und erhältlich von Größe G 1/4" bis G 4". Kugelhähne aus der BL2SA3-Serie haben alle eine ISO 5211 Oberflansch (von F03 bis max. F10), was die Montage eines Antriebs ermöglicht.

J3C Antrieb

Die J3C Hochspannungs-Elektroventilantriebe des Herstellers J+J bieten eine beeindruckende Liste von Standardfunktionen, die Schutz vor Schäden durch Überdrehmoment oder Kondensation bieten. Antriebe sind auch mit verschiedenen Optionen wie fail-safe BSR (Batterie-Sicherheitsrückführung) oder modulierend, genannt DPS (Digital Positioning System), erhältlich. Die Serie hat einen Betriebsmomentbereich von 20-300 Nm.
Der J3C fail-safe oder modulierende elektrische Antrieb ist derselbe wie der Standard Ein/Aus J3C Antrieb, aber ein BSR und/oder ein DPS-Kit ist im Inneren des Antriebs hinzugefügt. Der J3C BSR fail-safe Antrieb kann so eingestellt werden, dass er offen oder geschlossen ausfällt. Der J3C DPS modulierende Antrieb kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.

Ersatzteile

Unten finden Sie eine Liste der Ersatzteile für diese Einheit, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.

Kugelhahn: BL2SA3-212
Antrieb: J3C-S55-07-17-DPS

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit den erforderlichen Montagematerialien.
