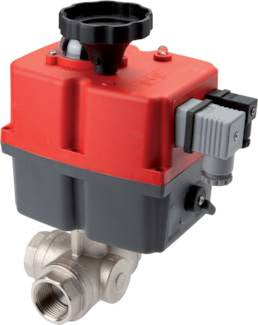

G2-1/2'' L-Port 24-240V AC/DC Fail-Safe 3-Wege Edelstahl Kugelhahn

Dieser modulierte elektrische Aktuator wird in Kombination mit einem 3-Wege Kugelhahn angeboten. Er kann das Ventil in 9 Sekunden von 0-90 Grad drehen mit einem Betriebsmoment von 85 Nm (höheres Brechmoment, bitte das Handbuch beachten). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat einen Einschaltdauer von 75 % und wird mit einem visuellen Positionsindikator auf der Oberseite des Geräts geliefert, um die Ventilposition deutlich zu sehen. Er ist auch mit einer Batterie-Sicherheitsrückführung (BSR) als elektronische Sicherheitsfunktion ausgestattet. Wenn der Strom ausfällt, versorgt die Batterie den Aktuator ausreichend, um das Ventil in seinen Normalzustand zurückzubringen (normalerweise offen/geschlossen, je nachdem, wie es montiert ist). Standardmäßig hat er ein manuelles Bedienungsrad, um das Ventil bei Bedarf manuell zu drehen. Der Aktuator ist über die ISO 5211 F07 oder F10 Flansch (17 mm) am Kugelhahn montiert. Der 3-Wege Edelstahlventil hat drei Anschlussstellen von G2 1/2". Das Medium fließt durch eine 48 Bohrung und die Temperatur kann zwischen -20 – 180 °C bei 40 bar liegen. Es hat ein Spindel-Dichtmaterial aus PTFE. Mit dem langlebigen Polyamid (PA) Gehäuse des Aktuators bietet es einen Schutz von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bitte lesen Sie das Handbuch sorgfältig durch, bevor Sie den Aktuator anschließen.

Vorteile:

• Es ist mit einer Batterie-Sicherheitsrückführung (BSR) ausgestattet, um den Aktuator mit Strom zu versorgen, um das Ventil in seinen Normalzustand zu drehen
• Es hat ein robustes IP67 Gehäuse
• Es hat ein robustes IP67 Gehäuse
• Standardmäßig hat es ein manuelles Bedienungsrad, um das Ventil bei Bedarf manuell zu drehen
• Es hat einen klaren visuellen Positionsindikator, um den Zustand des Ventils zu sehen

Nachteile:

• Im Vergleich zu einem pneumatischen Aktuator derselben Größe ist die Betriebsgeschwindigkeit langsamer

J4C-Serie

BL3SA Kugelhahn

Die BL3SA-Serie Kugelhähne sind zuverlässige 3-Wege Kugelhähne mit einem L-port oder T-port. Das Gehäuse besteht aus Edelstahl, die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM. Das Ventil ist geeignet für verschiedene aggressive und korrosive Medien bis zu einem Maximum von 63 bar. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und erhältlich von Größe G 1/4" bis G 4". Kugelhähne der BL3SA-Serie haben alle eine ISO 5211 Oberflansch (von F03 bis max. F10), was die Montage eines Aktuators ermöglicht.

J4C Aktuator

Die J4C Hochspannungs-Elektroventilaktoren des Herstellers J+J bieten eine beeindruckende Liste von Standardfunktionen, die Schutz vor Schäden durch Überdrehmoment oder Kondensation bieten. Aktuatoren sind auch mit verschiedenen Optionen wie fail-safe BSR (Batterie-Sicherheitsrückführung) oder moduliert, genannt DPS (Digitales Positionierungssystem), erhältlich. Die Serie hat einen Betriebsmomentbereich von 20-300 Nm.
Der J4C fail-safe oder modulierte elektrische Aktuator ist derselbe wie der Standard ein/aus J4C Aktuator, aber ein BSR und/oder DPS-Kit ist im Aktuator hinzugefügt. Der J4C BSR fail-safe Aktuator kann so eingestellt werden, dass er offen oder geschlossen ausfällt. Der J4C DPS modulierte Aktuator kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.

Ersatzteile

Kugelhahn: BL3SAL-212
Aktuator: V2S4B

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit den erforderlichen Montagezubehör.
