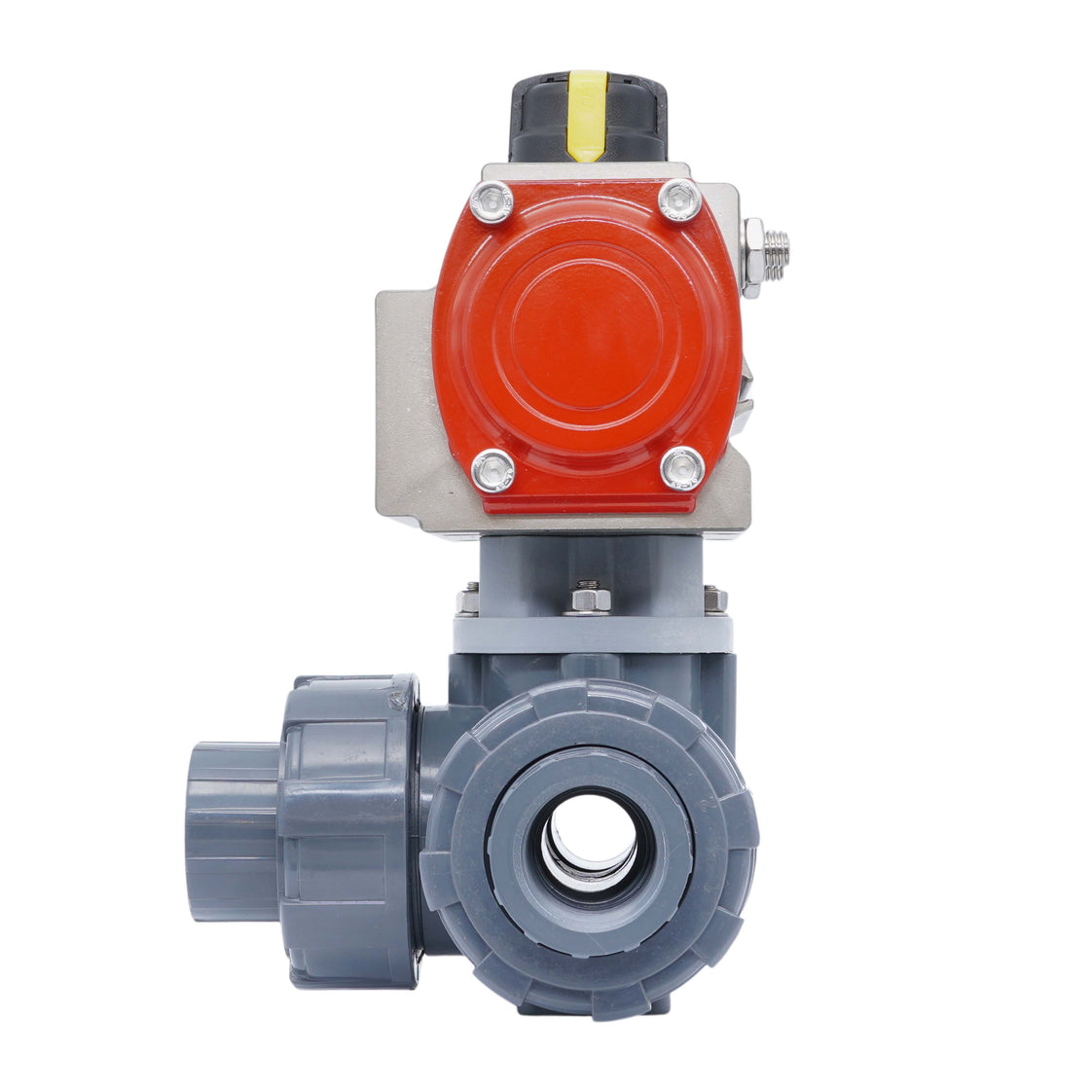

G2-1/2'' 3-Wege-PVC-pneumatischer Kugelhahn L-Bohrung doppelt wirkend

Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und verfügt über eine Bohrungsgröße von 50 mm. Der Hahn hat G 2-1/2 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist sehr gut geeignet für verschmutztes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus eignen sich das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe beachten Sie die chemische Beständigkeitstabelle für spezifische Medien. Der Hahn hält einem Maximaldruck von 10 bar bei 20°C (145 psi bei 68°F) stand. Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Der Hahn hat einen Kv-Wert von 47 m³/h bei einem Differenzdruck von 1 bar (Cv = 54,33 gpm). Der Kv-Wert gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem bar an.

Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnstangenmechanismus mit einem 35-Mikron hartanodisierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KKS), Aktuator (V3JKQ/PR04D) und Montagezubehör.

Vorteile:

• Direktmontage von 1/4 Namur Magnetventil möglich
• Klare mechanische Anzeige oben zeigt die Ventilposition
• Schnelles Öffnen/Schließen
• Doppelt wirkend ermöglicht eine bessere Kontrolle als einfach wirkende Aktuatoren
• Kann mit einer Endschalterbox ausgestattet werden (VDI/VDE 3845 80 x 30 mm)
• Niedrigere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Doppelt wirkend verbraucht mehr Druckluft als einfach wirkende Aktuatoren

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltkreisen wechseln.

Schematische Zeichnung der Schaltfunktion von L-Bohrung-Ventilen

Tameson 3-Wege-PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Anschluss oder T-Anschluss. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist für verschmutztes Wasser oder korrosive Medien ausgelegt, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe beachten Sie die chemische Beständigkeitstabelle für spezifische Medien. Der Hahn hält einem Maximaldruck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211 Oberflansch (von F03 bis max. F07), der die Montage eines Aktuators ermöglicht.

JP Fluid Control Pneumatikantriebe

JP Fluid Control Zahnstangen-Pneumatikantriebe sind für den Betrieb von Vierteldrehventilen wie Schmetterlings- und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Modulierungsmöglichkeiten. Mit einem langlebigen anodisierten Aluminiumgehäuse liefern diese Antriebe Drehmomente bis zu 900 Nm (664 ft-lbf) mit konstanter Drehmomentkennlinie über den gesamten Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Antrieb auf einem vollautomatischen Prüfstand rigoros getestet, wodurch er für ein breites Spektrum industrieller Anwendungen geeignet ist.
