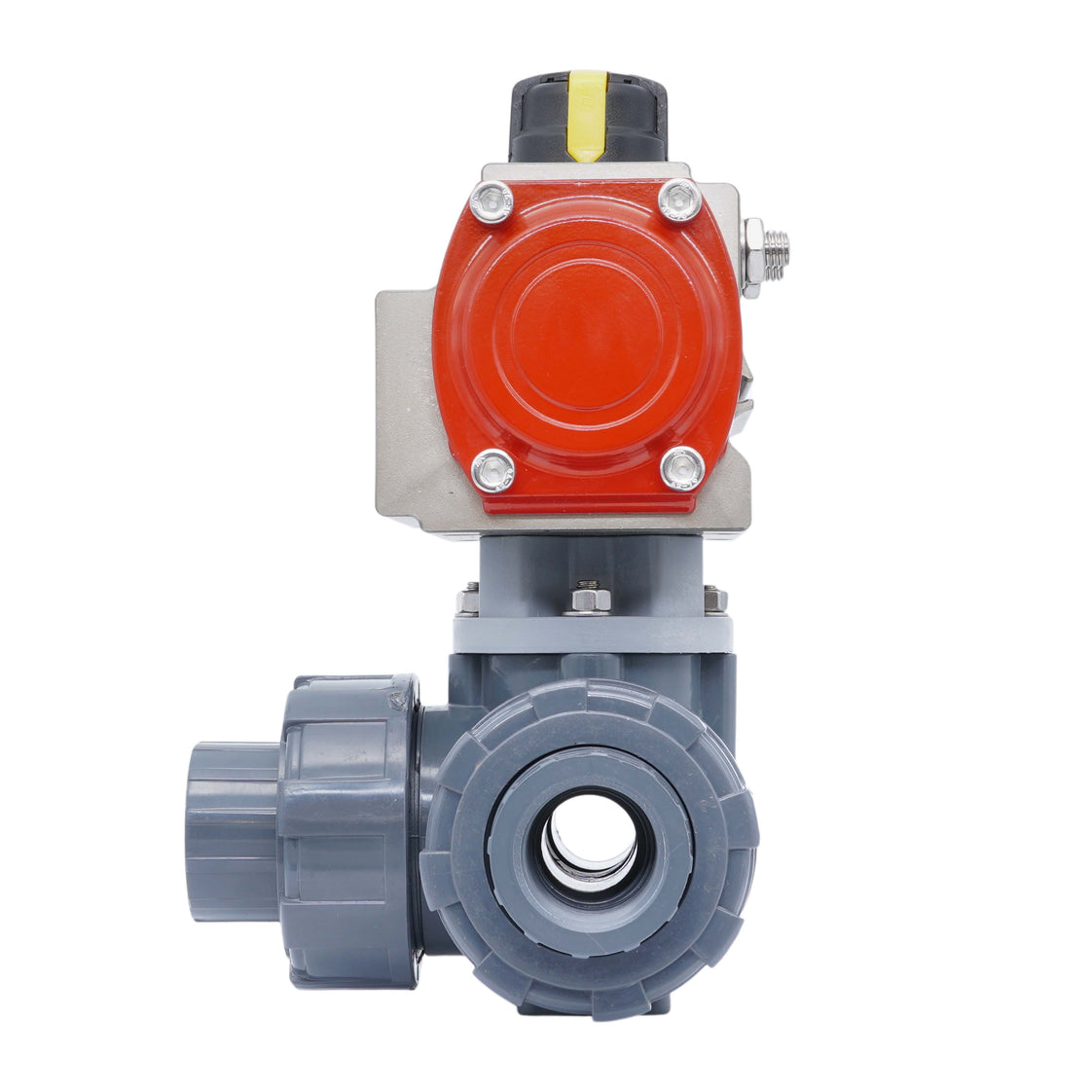

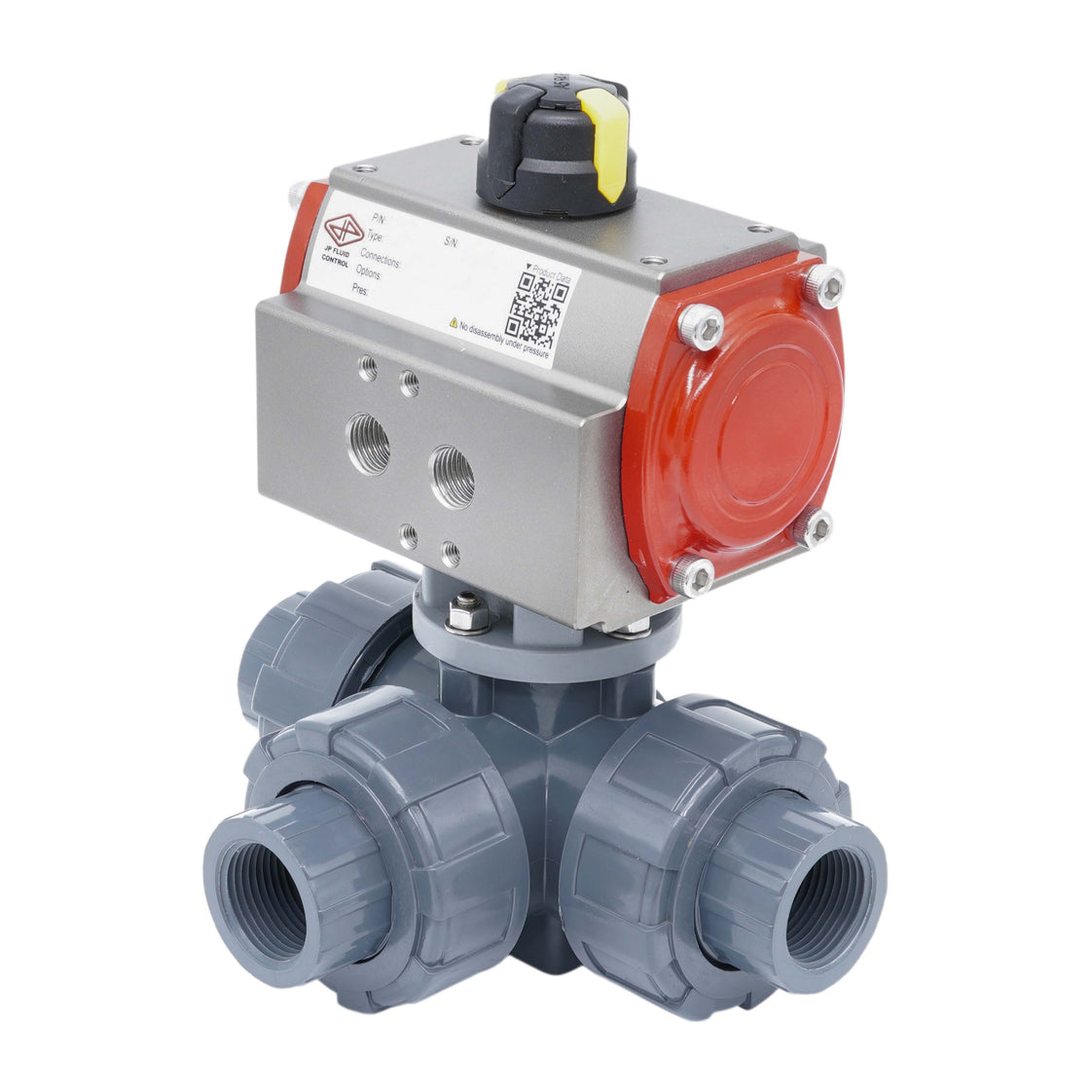

G2-1/2'' 3-Wege-PVC-Pneumatikkugelhahn L-Bohrung federschließend

Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und weist eine Bohrungsgröße von 50 mm auf. Der Hahn verfügt über G 2-1/2 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und der Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist sehr gut geeignet für verschmutztes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen geeignet für Salzlösungen, verdünnte Säuren und Laugen sowie polare Lösungsmittel wie Alkohole. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe beachten Sie die Chemikalienbeständigkeitstabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Das Ventil hat einen Kv-Wert von 47 m³/h bei einem Differenzdruck von 1 bar (Cv = 54,33 gpm). Der Kv-Wert drückt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem bar aus.

Der Aktuator verfügt über einen robusten, federschließenden Zahnstangen-Ritzel-Mechanismus mit einem 35-Mikron hart-eloxierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, inklusive Kugelhahn (V3KKS), Aktuator (V3JM2/PR04A) und Montagezubehör.

Vorteile:

• Direktmontage von 1/4 Namur Magnetventil möglich
• Klare mechanische Anzeige oben zeigt die Ventilposition
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsposition zurück
• Kann mit einer Endschalterbox (VDI/VDE 3845 80 x 30 mm) ausgestattet werden
• Niedrigere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Einfachwirkend bietet weniger Kontrolle als doppelt wirkend Aktuatoren

Bohrung und Schaltfunktion

Der Kugel hat einen L-Port. Durch Drehen des Kugels um 90 Grad können Sie zwischen zwei Kreisläufen wechseln.

Schematische Zeichnung der Schaltfunktion von L-Bohrung-Ventilen

Tameson 3-Wege-PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Port oder T-Port. Das Ventilgehäuse und der Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist ausgelegt für verschmutztes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder). Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe beachten Sie die Chemikalienbeständigkeitstabelle für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211 Oberflansch (von F03 bis max. F07), der die Montage eines Aktuators ermöglicht.

JP Fluid Control Pneumatikaktuatoren

JP Fluid Control Zahnstangen-Ritzel-Pneumatikaktuatoren sind für den Betrieb von Vierteldreh-Ventilen wie Schmetterlingsventilen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Modulierfähigkeiten. Mit einem langlebigen eloxierten Aluminiumgehäuse bieten diese Aktuatoren ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit einem konstanten Drehmomentkennwert über den Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Aktuator einer strengen Prüfung auf einem vollautomatischen Prüfstand unterzogen, wodurch sie für ein breites Spektrum industrieller Anwendungen geeignet sind.
