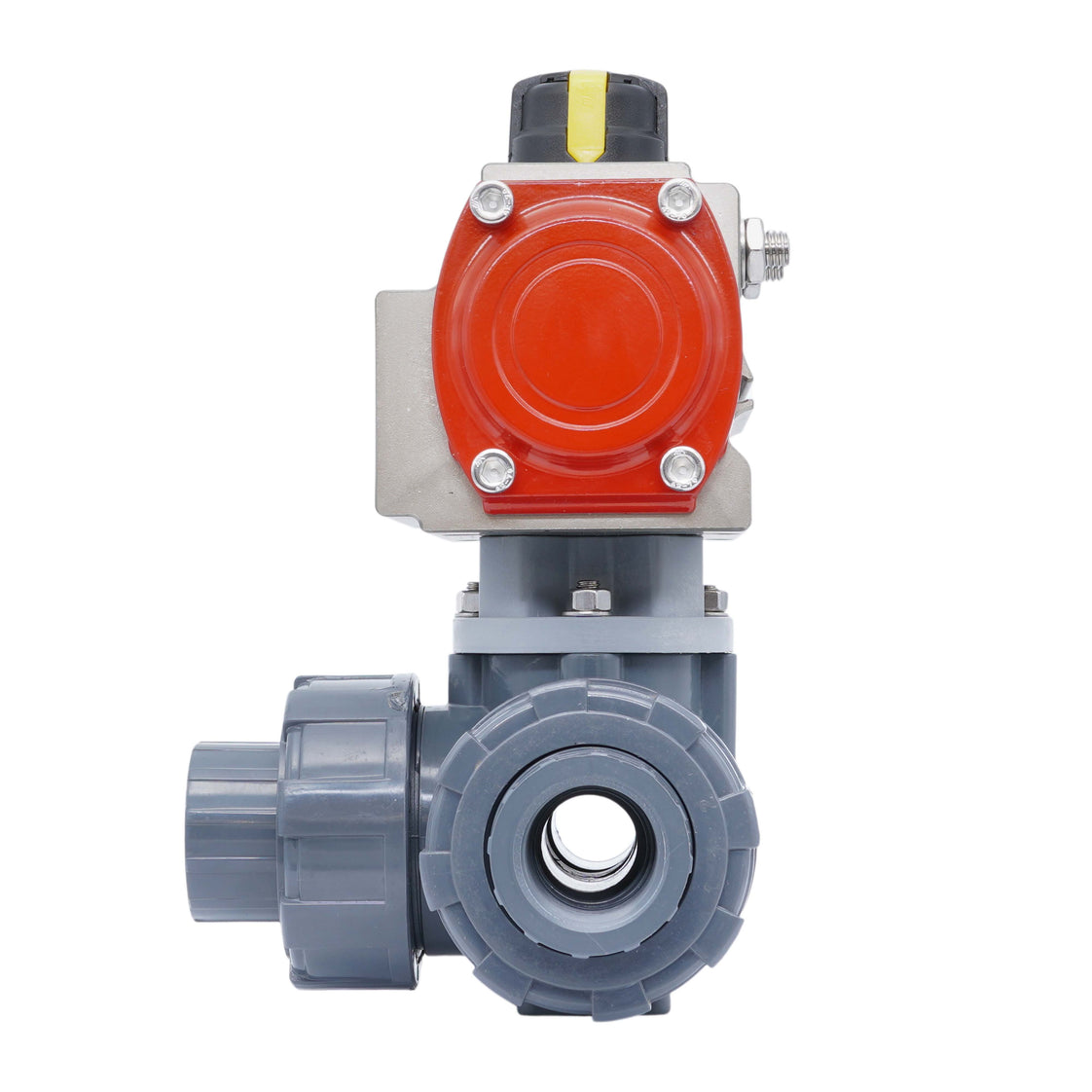

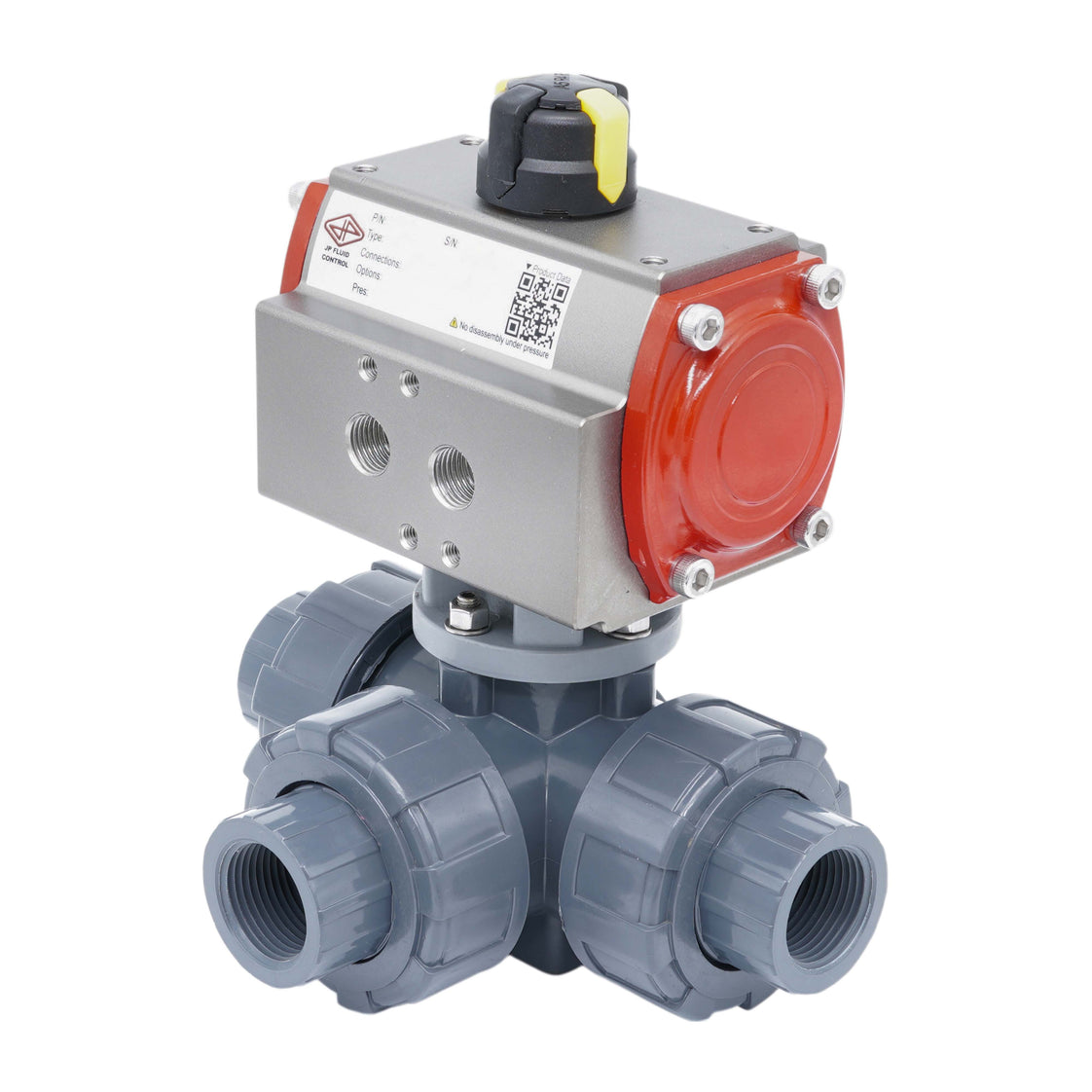

G2'' 3-Wege PVC-Pneumatikkugelhahn L-Bohrung doppelt wirkend

Dieser 3-Wege-Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrungsgröße von 38 mm. Der Hahn hat G 2 Zoll Innengewinde-Anschlüsse. Dies ist BSPP (British Standard Pipe Parallel). Das Ventilgehäuse und der Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist sehr gut geeignet für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet entnehmen Sie die chemische Beständigkeitstabelle für spezifische Medien. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) verwendet werden. Der Hahn hat einen Kv-Wert von 42 m³/h bei einem Differenzdruck von 1 bar (Cv = 48,55 gpm). Der Kv-Wert drückt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar aus.

Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnstangenantrieb mit einem 35-Mikron-hartanodisierten Aluminiumgehäuse. Der pneumatische Eingangsdruck liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4-Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endlagenschalterboxen. Wird unmontiert geliefert, inklusive Kugelhahn (V3KKQ), Aktuator (V3JKQ/PR04D) und Montagezubehör.

Vorteile:

• Direktmontage des 1/4 Namur-Magnetventils möglich
• Klarer mechanischer Indikator oben zeigt die Klappenstellung
• Schnelles Öffnen/Schließen
• Doppelt wirkend bietet mehr Regelung als einfach wirkende Aktuatoren
• Kann mit einer Endlagenschalterbox (VDI/VDE 3845 80 x 30 mm) ausgestattet werden
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Doppelt wirkend verbraucht mehr Druckluft als einfach wirkende Aktuatoren

Bohrung und Schaltfunktion

Der Kugel hat einen L-Anschluss. Durch Drehen des Kugels um 90 Grad können Sie zwischen zwei Kreisen wechseln.

Schematische Darstellung der Schaltfunktion von L-Bohrungsventilen

Tameson 3-Wege-PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Anschluss oder T-Anschluss. Das Ventilgehäuse und der Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) ausgelegt. Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet entnehmen Sie die chemische Beständigkeitstabelle für spezifische Medien. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211 Oberflansch (von F03 bis max. F07), der die Montage eines Aktuators ermöglicht.

JP Fluid Control Pneumatikaktuatoren

JP Fluid Control Zahnstangen-Pneumatikaktuatoren sind für den Betrieb von Viertelwendeventilen wie Schmetterlings- und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Stellbetrieb. Mit einem langlebigen anodisierten Aluminiumgehäuse liefern diese Aktuatoren ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit gleichmäßigem Drehmomentverlauf über den Schwenkbereich. Entwickelt für Präzision und Langlebigkeit haben sie eine Lebensdauer von 500.000 Zyklen und sorgen für eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Aktuator auf einem vollautomatischen Prüfstand ausgiebig getestet, was ihn für ein breites Spektrum industrieller Anwendungen geeignet macht.
