Referenz: BL3SAT-034-PO-006
Marke: Tameson

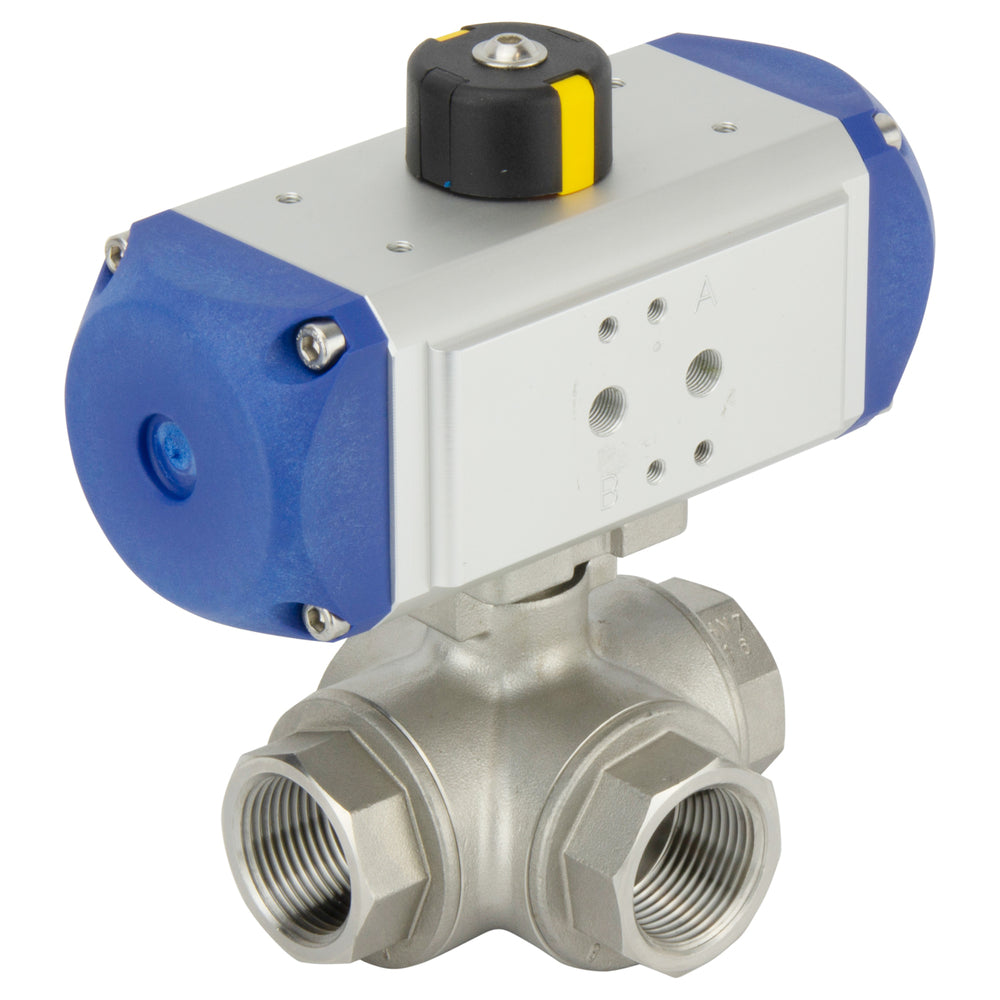

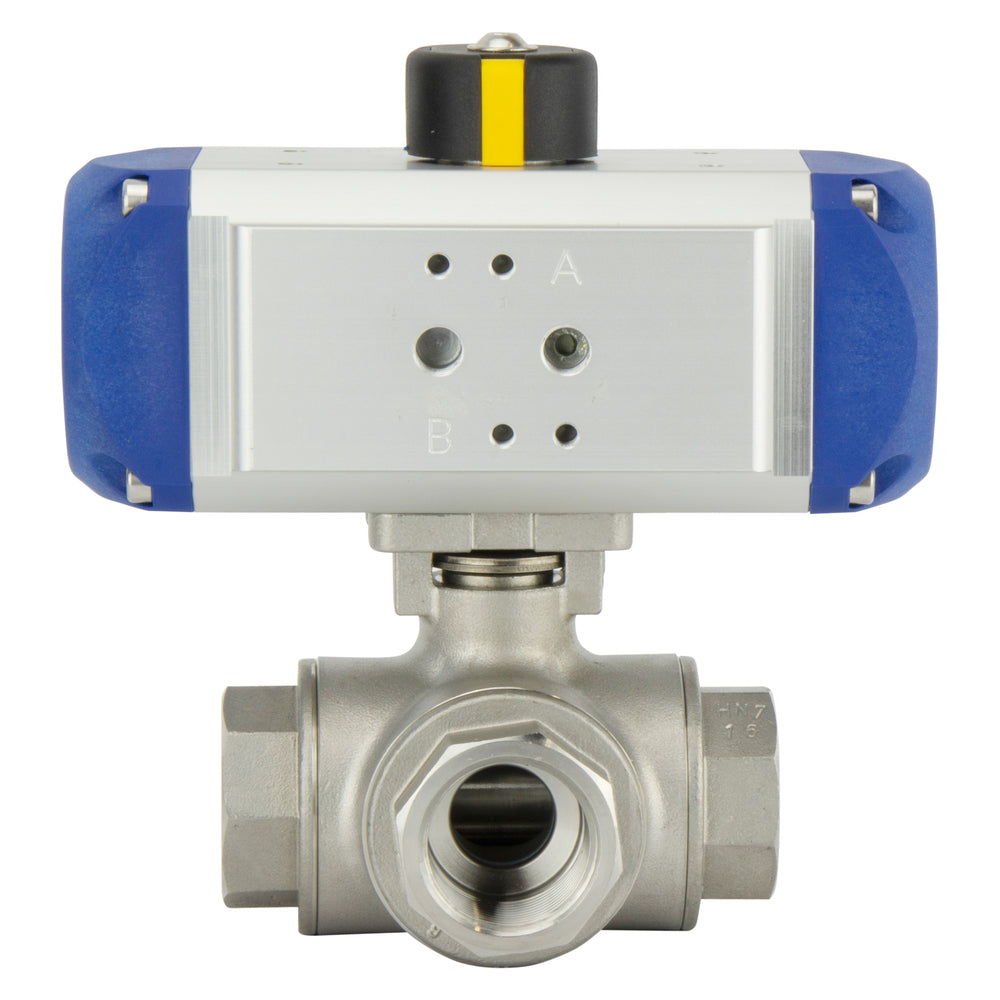

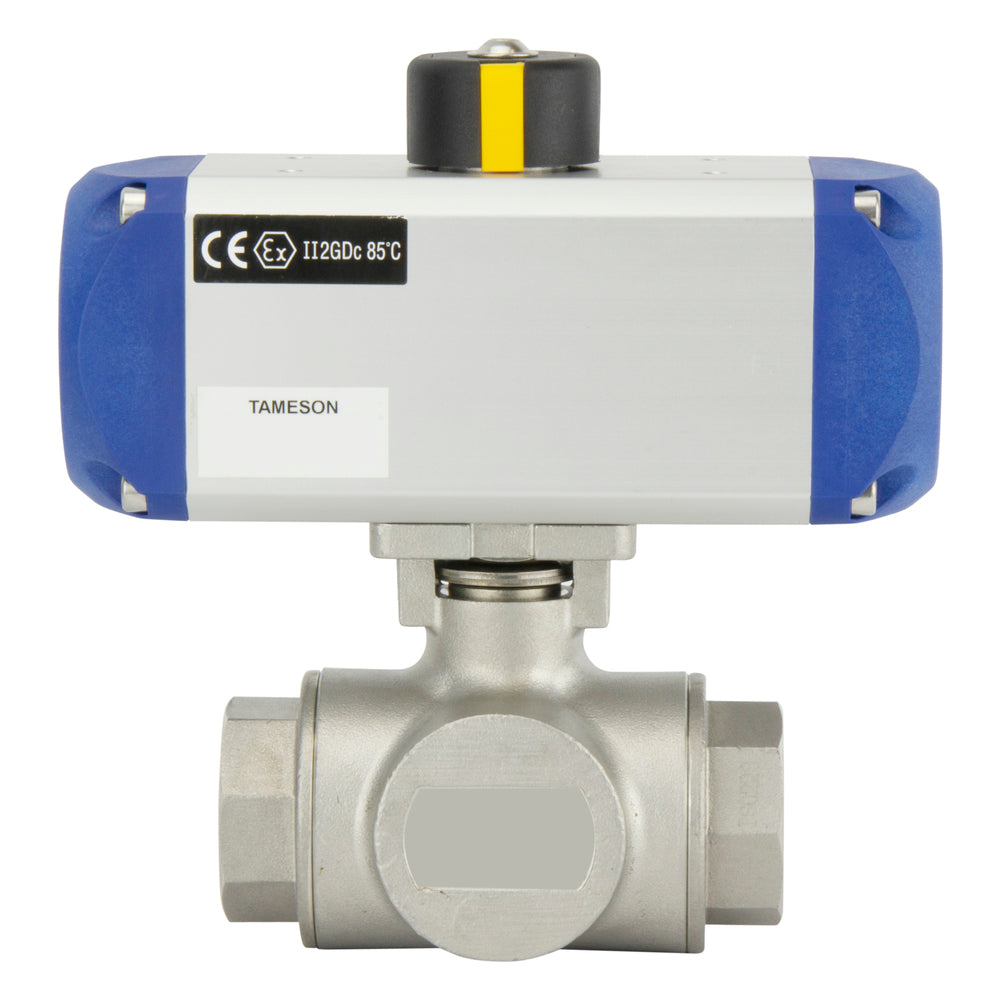

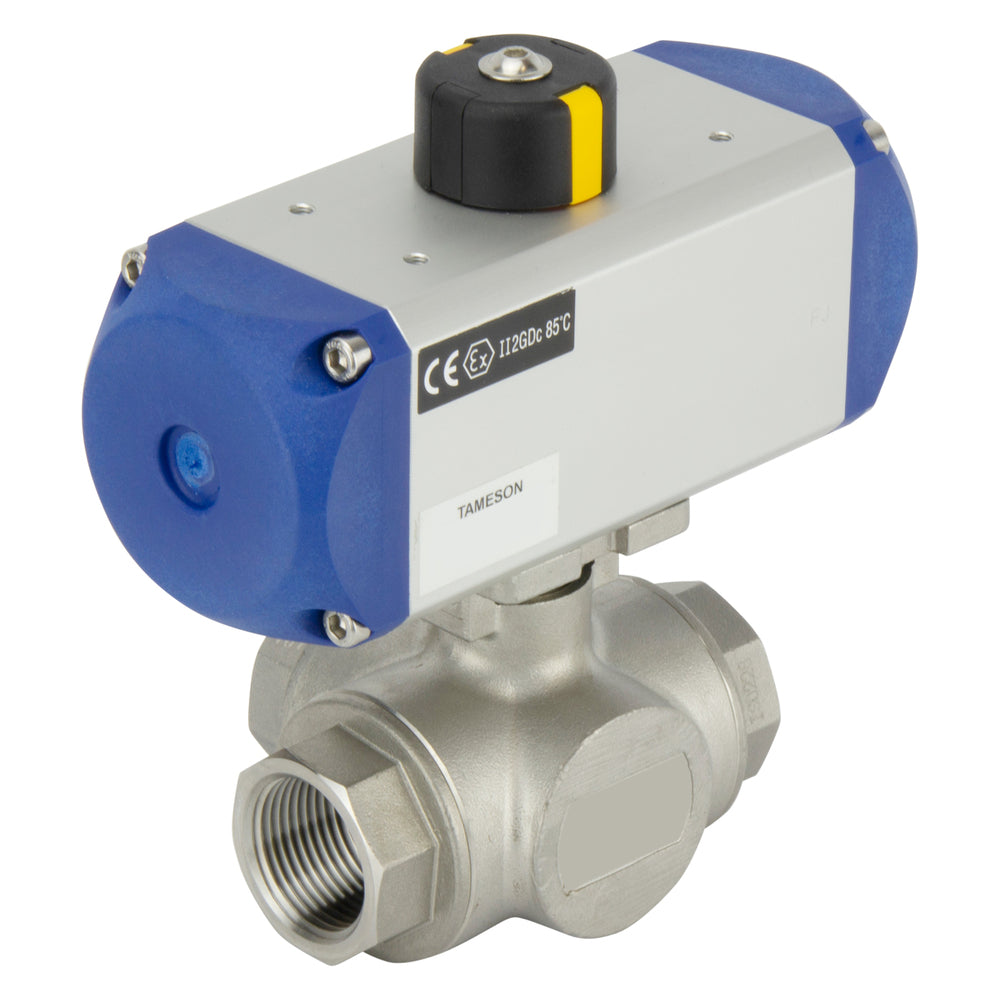

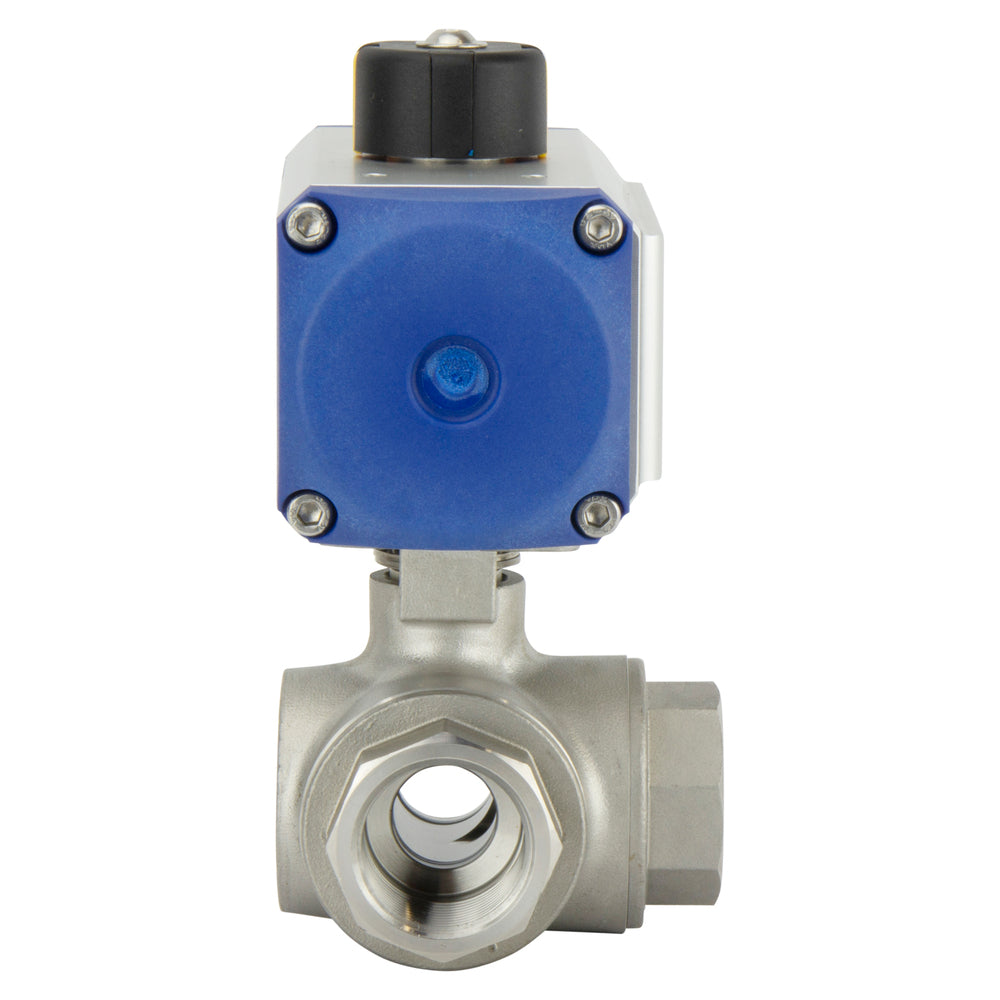

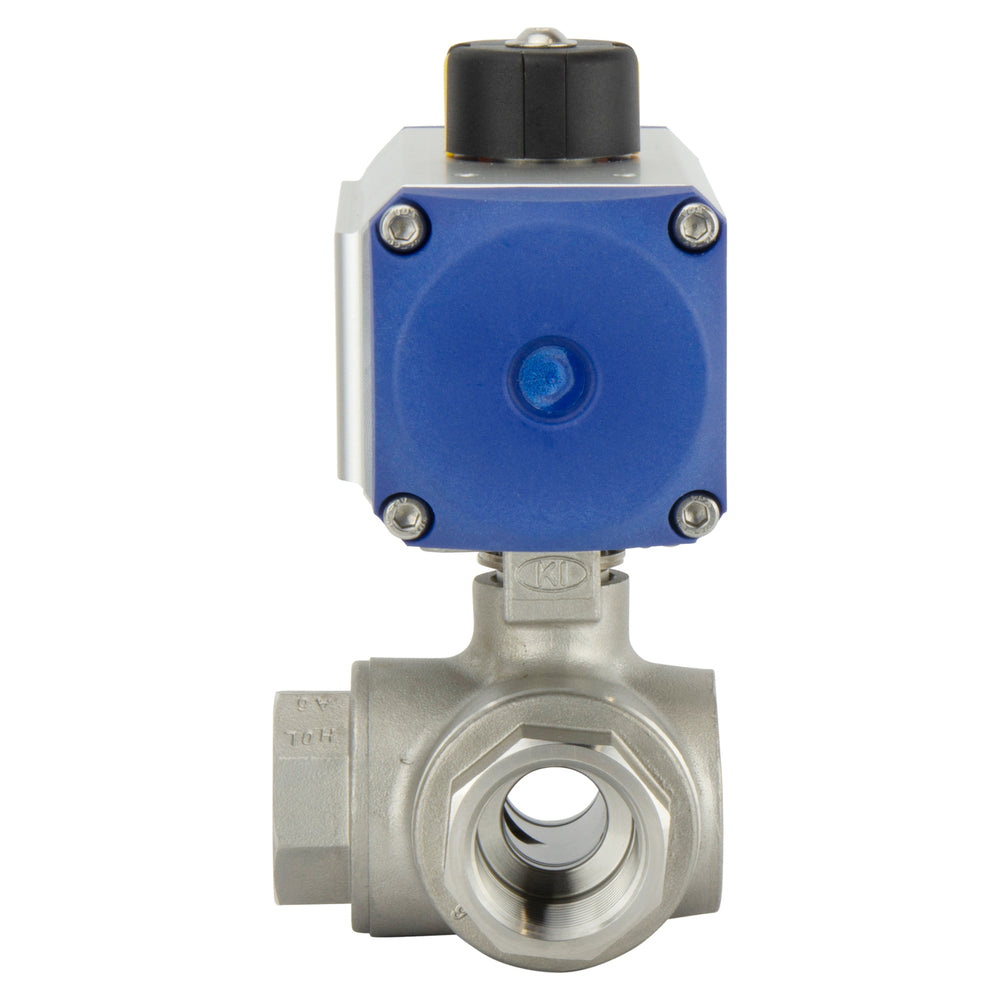

Dieser pneumatisch betätigte 3-Wege-Kugelhahn (T-Anschluss) mit G 3/4"-Gewinde hat eine Nennweite von 15 mm (Kv-Waage 13 m3). Der Federöffnungsantrieb hat ein Aluminiumgehäuse und entweder eine Abdeckung aus Acetalharz. Liefert 14,4 Nm bei 8 bar. Schließen Sie einen Luftschlauch über den G 1/8"-Anschluss an oder montieren Sie ein 1/4"-Namur-Magnetventil direkt auf den Stellantrieb. Der Kugelhahn hat ein Gehäuse aus Edelstahl und eine PTFE-Dichtung. Geeignet für Medien von -20°C bis 180°C und einem maximalen Mediendruck von 63 bar. ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.

Alle anzeigen
Regulärer Preis
€614.05
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€516.01
ohne MwSt.

Vorrätig +2 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts BL3SAT-034-PO-006 erhöht sich die Lieferzeit der Bestellung um 2 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 0 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads
Zubehör

Dieser pneumatisch gesteuerte 3-Wege-Kugelhahn (T-Port) ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 15 mm und ist für Flüssigkeiten und Gase von -20 bis 180°C geeignet. Der pneumatische Antrieb ist in der Lage, bei 8 bar ein Drehmoment von 14,4 Nm zu erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat ein G 3/4"-Gewinde zum Anschluss an die medienführenden Rohrleitungen/Schläuche und der Kv-Wert beträgt 13 m3. Der Antrieb ist federoffen und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein Gehäuse aus eloxiertem Aluminium und eine Abdeckung aus Acetalharz, während der Kugelhahn ein Gehäuse aus Edelstahl und eine PTFE-Dichtung hat. Der maximale Mediendruck beträgt 63 bar. Namur VDI/VDE 3845 Anschlusspunkte sind bereits am Stellantrieb vorhanden, um ein Namur-Magnetventil 1/4" direkt auf den Stellantrieb zu montieren oder einen Luftschlauch über den G 1/8" anzuschließen.  Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F04 (9 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Vorteile:

  • Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
  • Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
  • ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
  • Geringere Investitionskosten als bei einer elektrischen Version.
  • Schnelles Öffnen/Schließen
  • Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück.
  • Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile:

  • Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe.
  • Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
  • Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe PAL-BL3SA

BL3SA

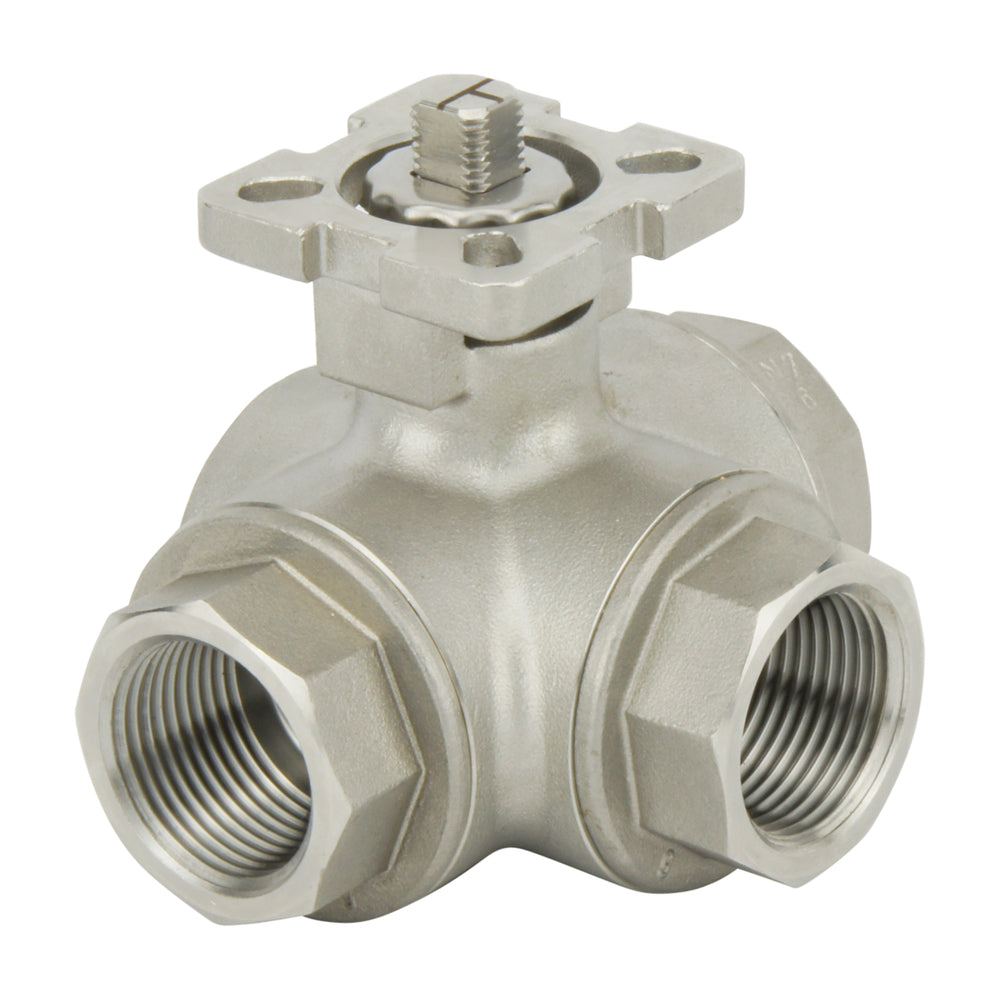

Die Kugelhähne der Serie BL3SA sind zuverlässige 3-Wege-Kugelhähne mit einem L-Anschluss oder T-Anschluss. Das Gehäuse ist aus rostfreiem Stahl, die Kugel ist ebenfalls aus rostfreiem Stahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und erhältlich von Größe G 1/4" bis G 2". Die Kugelhähne der Serie BL3SA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F07), der die Montage eines Stellantriebes ermöglicht.


PAL

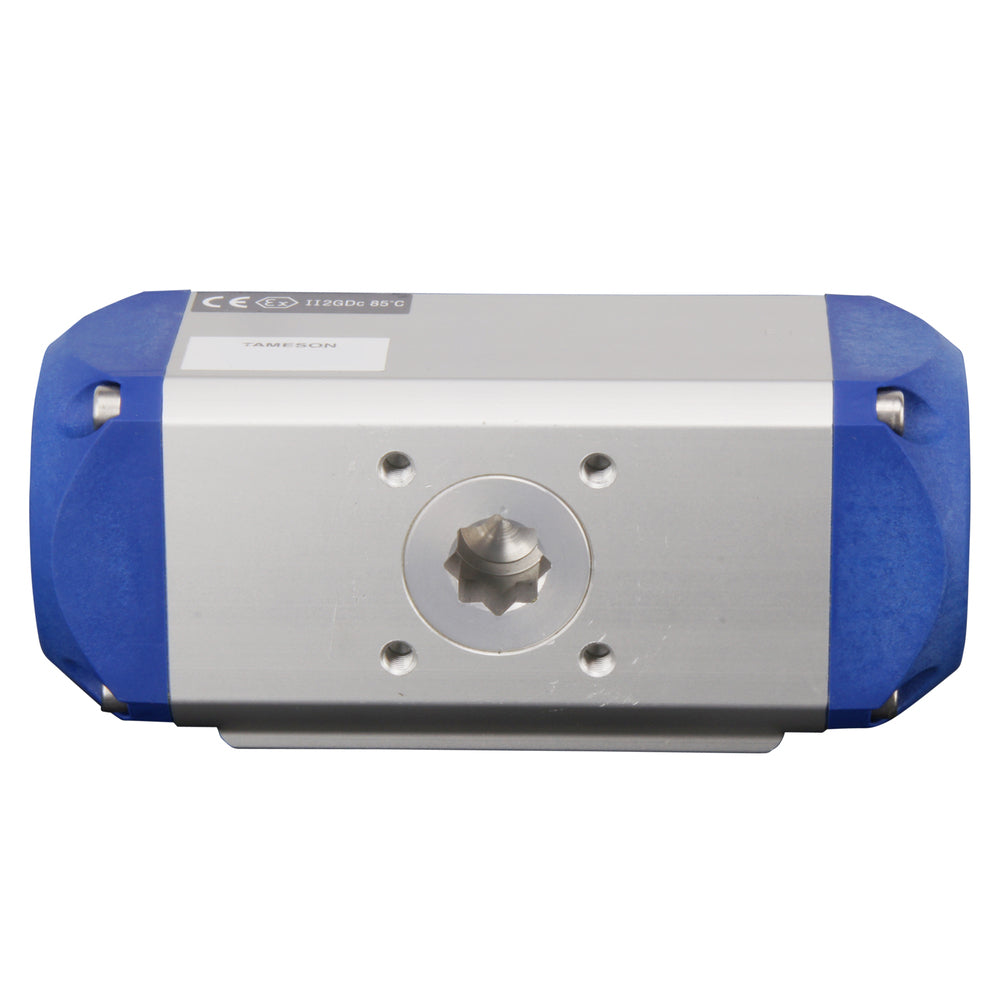

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Stellantriebe sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosionsgefährdete Umgebungen geeignet.


Ersatzteile

Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.

Kugelhahn: BL3SAT-034

Actuator: PAL-BL3SA

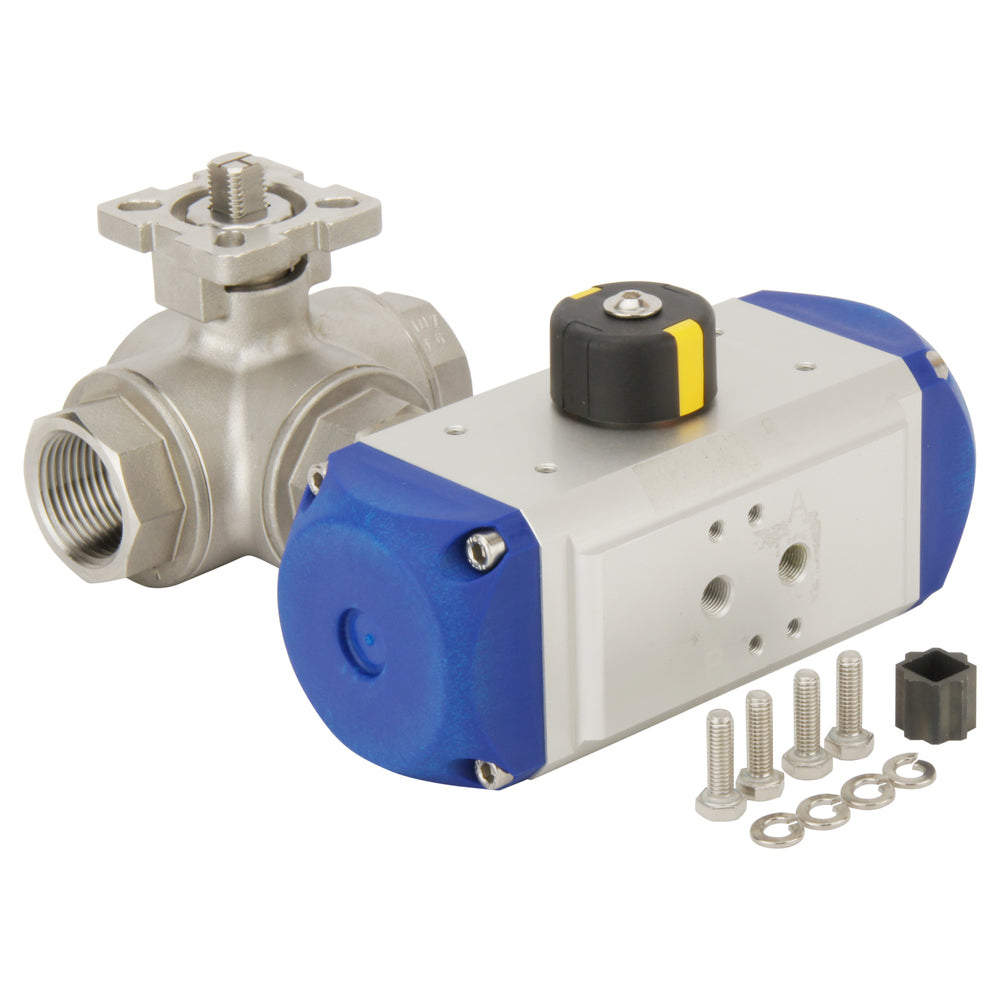

Hinweis: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
