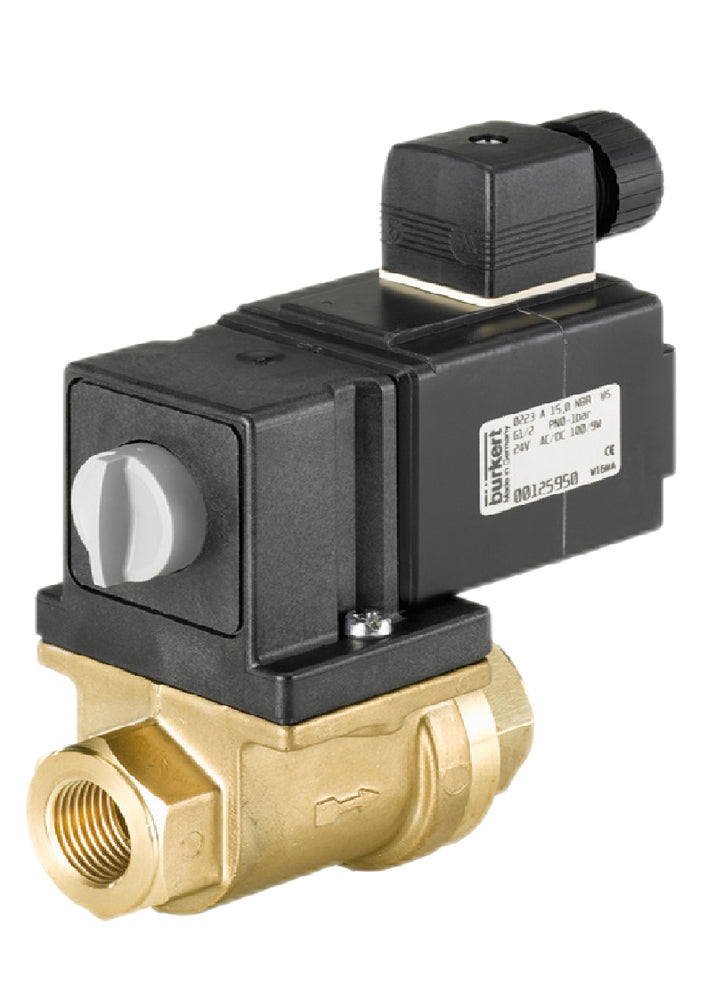

G3/4'' Messing 24VUC Trinkwasser-Magnetventil 0131 239361

G3/4'' Messing 24VUC Trinkwasser-Magnetventil 0131 239361
G3/4'' Messing 24VUC Trinkwasser-Magnetventil 0131 239361
Referenz: 239361
Marke: Burkert

Bürkert 2/2-Wege-Magnetventil (Typ 0131) mit G3/4''-Gewinde und einer 24V UC-Spule. Normalerweise geschlossen (Spannung = offen) und direkt wirkend, daher kein Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Gehäuse aus Messing mit EPDM-Dichtung und einer 20-mm-Öffnung. Geeignet für Trinkwasser.


Anmerkung: DIN-Stecker nicht enthalten
Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden
€565.24
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€474.99
ohne MwSt.
Auf Lager +10 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 10 Tagen rechnen. Bis zu 1 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 11 - 12 Werktagen

Kunden bewerten uns: 4.8 / 5

478 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Bürkert direktwirkendes 2/2-Wege-Magnetventil mit G3/4'' Innengewinde und 24V UC (Wechsel- oder Gleichstrom) Spule. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und einer Nennweite von 20 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Dieses Modell ist mediengetrennt und kann daher für leicht verschmutzte und aggressive Medien verwendet werden. Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) eignet sich für neutrale Flüssigkeiten und viele Chemikalien, ist aber wenig beständig gegen Öle und Fette. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Energieeffizientes Design für einen langen Produktlebenszyklus. Entspricht allen europäischen Trinkwasseranforderungen.

Wichtige Vorteile

  • Dieses Ventil erfüllt alle europäischen Trinkwasseranforderungen
  • Kann dank der mediengetrennten Konstruktion auch bei leicht verschmutzten oder aggressiven Medien eingesetzt werden
  • Energiesparende Konstruktion, die eine geringe Erwärmung des Mediums und darüber hinaus eine lange Lebensdauer gewährleistet
  • Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Serie 0131

Das Bürkert 0131 Ventil ist ein direktwirkendes Kipphebelventil mit einem Gehäuse aus PVC, Messing oder PVDF. Das Ventil hat einen Durchmesser von bis zu DN 25 und kann je nach Ausführung von 0 bis 3 bar betrieben werden. Dank der Membrantrennung zwischen Antrieb und Fluidkörper können auch aggressive Medien wie Säuren und Laugen sicher geregelt werden. Alle DC-Varianten sind energieeffizient, was zu einer längeren Lebensdauer führt. Das Ventil verfügt über eine vibrationsfeste Spulenkonstruktion, ein elektrisches Stellungsrückmeldesystem zur Ermittlung des Ventilzustands und eine robuste Handnotbetätigung, die zur Inbetriebnahme und Prüfung verwendet werden kann.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.

Downloads

Manual Burkert 0131 (EN)
pdf
Download
CAD burkert-0131-239361.zip
zip
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die der Größe des Rohrs oder Schlauchs entspricht, an den es angeschlossen werden soll. Alternativ können Sie das Ventil auf der Grundlage des Kv-Wertes auslegen, um die Genauigkeit zu erhöhen.
3/4 Zoll
Anschlussart
Art des Anschlusses, der für die Ventilanschlüsse verwendet wird.
Innengewinde Gas zylindrisch (BSPP)
Funktion
Die Schaltfunktion eines Magnetventils legt fest, wie die Flüssigkeit zwischen den Anschlüssen des Ventils fließt, wenn es erregt oder nicht erregt ist.
Normalerweise geschlossen
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
24 V AC, 24 V DC
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Messing
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Bedienung
Das Funktionsprinzip des Magnetventils.
direkt
Empfohlen für
Art der Flüssigkeit oder des Gases, für die das Ventil empfohlen wird.
Wasser und Dampf, Wasser (bis zu 60°C), Alkohole
Min. Druckunterschied (bar)
Minimale Druckdifferenz, die für eine effektive Funktion des Ventils erforderlich ist. Wenn der Druckunterschied geringer ist, funktioniert das Ventil möglicherweise nicht richtig.
0
Max. Arbeitsdruck (bar)
Maximale Druckdifferenz zwischen Einlass- und Auslassöffnung.
0.5
Merkmale
Wählen Sie alle besonderen Merkmale des Magnetventils, die für Ihre Anwendung wichtig sind.
Manuelle Überbrückung, Trennung der Medien, Spulenmaterial Isolationsklasse H, Stromsparende Elektronik
Zulassung
Zertifizierungen oder Zulassungen, aus denen hervorgeht, dass Sicherheits-, Qualitäts- oder Leistungsstandards eingehalten werden.
Trinkwasser
Ventildurchlass (mm)
Die Ventilbohrung ist der Durchmesser der Blende, durch die das Medium fließt. Sie hat einen großen Einfluss auf die Durchflussmenge.
20
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
6
Min. Mediumtemperatur (Dauerbetrieb) (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
-30
Max. Mediumtemperatur (Dauerbetrieb) (°C)
Die maximale Temperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
80
Elektrischer Anschluss
Art des elektrischen Anschlusses, mit dem eine Stromversorgung an das Ventil angeschlossen wird.
DIN-A
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IP65
Nennleistung (VA)
Nennleistungsaufnahme des Ventils.
9
Ventilanschlüsse/-stellungen
Anzahl der Anschlüsse und Positionen, z. B. 2/2-Wege bedeutet 2 Anschlüsse (ein/aus) und 2 Positionen (offen/geschlossen)
2/2 Weg
Bescheinigungen
Alle Zertifizierungen oder Zulassungen, die das Ventil erhalten hat, wie z. B. CE- oder UL-Zulassungen, die die Einhaltung von Sicherheits- und Qualitätsstandards belegen.
KTW-W270
Ausführung
Wählen Sie ein Modell.
gerade
Spannungsart
Die Art der Spannung, die für den korrekten Betrieb des Magnetventils erforderlich ist. Übliche Optionen sind Wechsel- oder Gleichspannung.
AC/DC
Max. Umgebungstemperatur (°C)
Die höchste Temperatur, bei der das Magnetventil sicher und effektiv arbeiten kann, ohne dass es zu Schäden oder Ausfällen kommt.
70
Min. Umgebungstemperatur (°C)
Die niedrigste Umgebungstemperatur, bei der das Ventil zuverlässig arbeiten kann.
-30
Betätigung
Ventile können auf 5 Arten betätigt werden: manuell, mechanisch, elektrisch, hydraulisch oder pneumatisch.
Kuppenstößel
Konstruktion des Ventils
Ist das Ventil komplett und betriebsbereit oder dient es als Ersatzteil?
Ventil komplett
QNn-Wert (Gas) (l/min)
Der Gasdurchsatz durch das Ventil, gemessen in Litern pro Minute bei Standardbedingungen (Eingangsdruck 6 bar, Druckabfall 1 bar, 20 °C).
6400
Abdichtung nach außen Material
Das Material, das für Dichtungen verwendet wird, die die Medien von der Umgebung abschirmen. Wählen Sie ein Material, das sowohl gegen das Medium als auch gegen die äußere Umgebung beständig ist.
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Indirekt betätigt
Nein
