G3/8'' Messing NO 24VAC Sauerstoff-Magnetventil 6027 228498

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
G3/8'' Messing NO 24VAC Sauerstoff-Magnetventil 6027 228498
G3/8'' Messing NO 24VAC Sauerstoff-Magnetventil 6027 228498
G3/8'' Messing NO 24VAC Sauerstoff-Magnetventil 6027 228498
G3/8'' Messing NO 24VAC Sauerstoff-Magnetventil 6027 228498
G3/8'' Messing NO 24VAC Sauerstoff-Magnetventil 6027 228498
G3/8'' Messing NO 24VAC Sauerstoff-Magnetventil 6027 228498
Referenz: 228498
Marke: Burkert

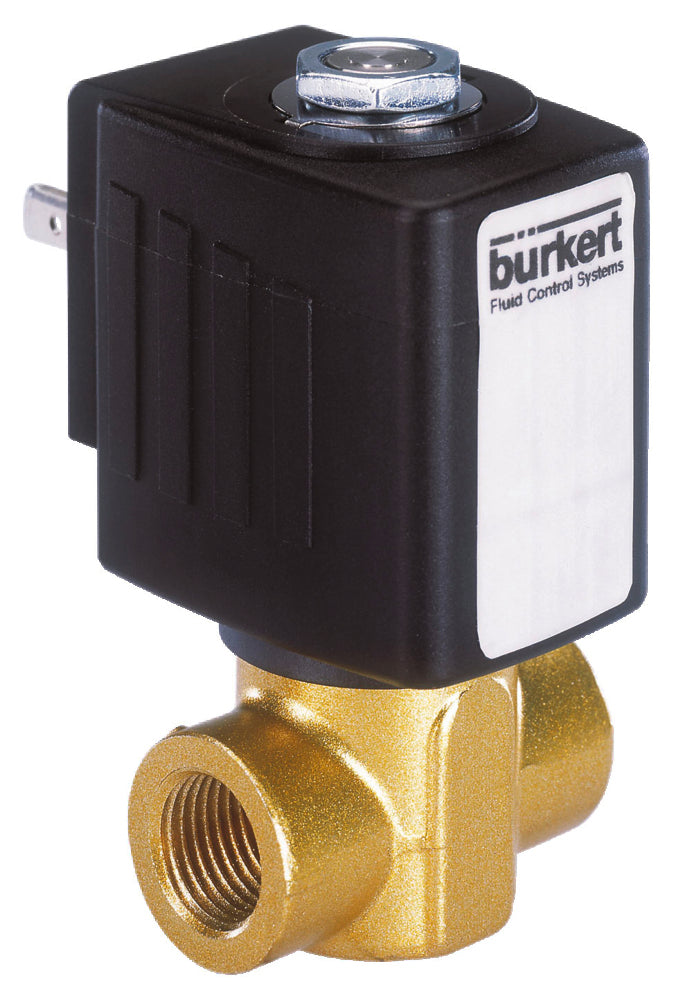

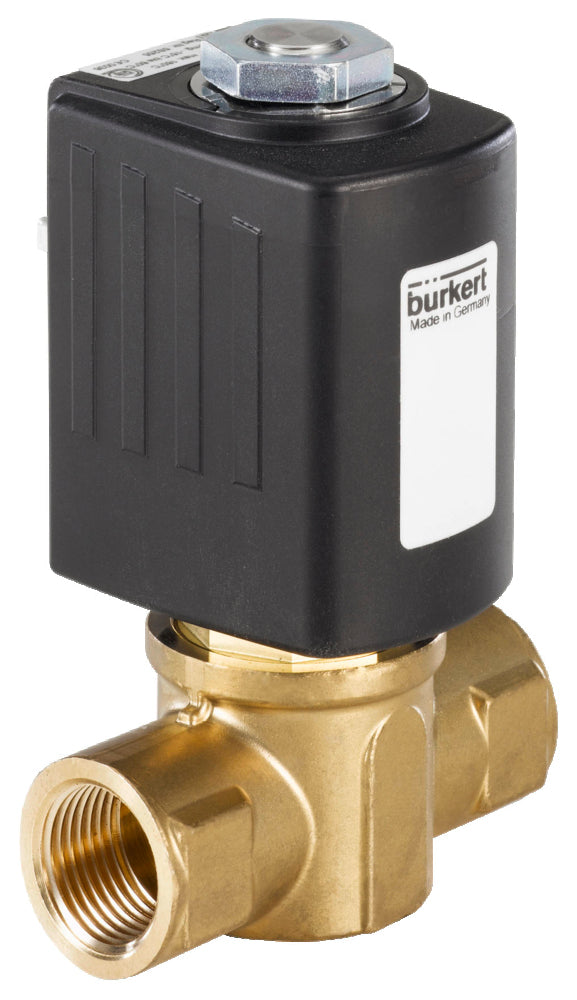

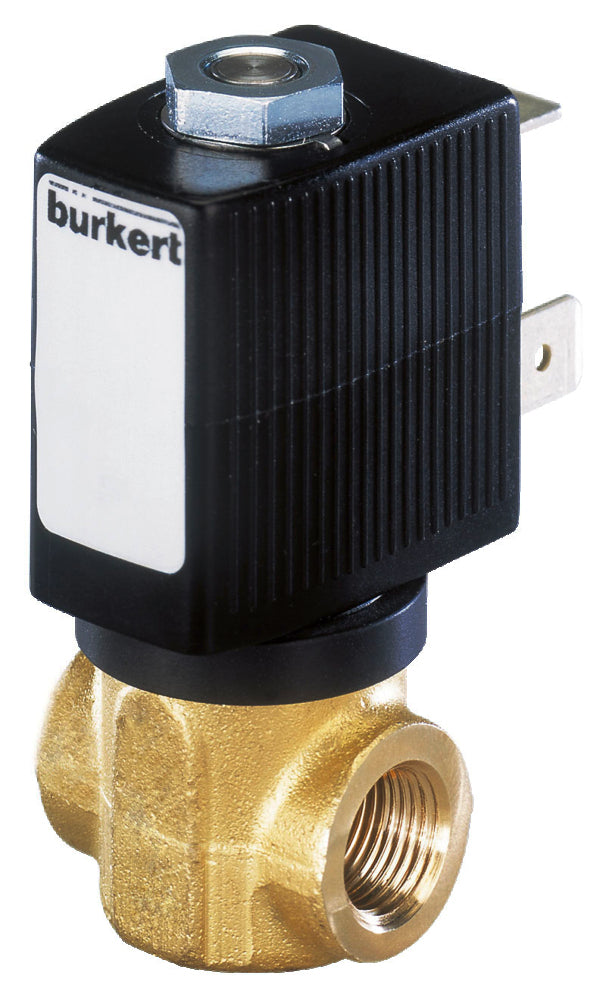

Bürkert 2/2-Wege-Magnetventil (Typ 6027) mit G3/8''-Gewinde und einer 24V AC-Spule. Das Ventil ist stromlos offen (Spannung = geschlossen) und arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Für Medien mit max. 100°C bei einem Differenzdruck von 0-6 bar. Gehäuse aus Messing mit FKM-Dichtung und einer 6-mm-Blende. Der Kv-Wert beträgt 0,95 m3/h (15,83 l/min bei dp=1 bar Wasser).

Hinweis: Das Produkt kann nicht zurückgegeben werden
Hinweis: DIN-Stecker nicht enthalten
Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Direktwirkendes 2/2-Wege-Magnetventil von Bürkert mit G3/8'' Innengewinde und 24V AC (Wechselstrom) Spule. Das Ventil hat ein Messinggehäuse mit FKM-Dichtung und einer Nennweite von 6 mm. Die Schaltfunktion des Magnetventils ist normalerweise offen, d. h. das Ventil schließt, wenn eine Spannung angelegt wird. Geeignet für Anlagen mit einem Differenzdruck von 0-6 bar und einer maximalen Temperatur von 100°C. Das Ventil hat einen Kv-Wert von 0,95 m3/h, dies entspricht einem Durchfluss von 15,83 l/min bei einem Differenzdruck von 1 bar (für Wasser). Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die FKM-Dichtung (Fluorkautschuk oder Viton) hat hervorragende chemische Eigenschaften und ist für die meisten Öle und Lösungsmittel geeignet, kann aber nicht mit heißem Wasser oder Dampf umgehen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Wichtige Vorteile

  • Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
  • Dieses Ventil ist für die Verwendung mit Sauerstoff geeignet
  • Das 6027 ist eines der leistungsstärksten direktgesteuerten Plunger-Magnetventile, die ab einem Druck von Null bar arbeiten
  • Bürkert-Design: bewährte Zuverlässigkeit und Langlebigkeit

Serie 6027

Das Bürkert-Ventil 6027 ist ein direktgesteuertes Hubmagnetventil. Zum Öffnen des Ventils ist kein Druckunterschied erforderlich. Anschlussgrößen sind von 1/4" bis zu 1/2" erhältlich. Dieses langlebige Ventil ist mit einer breiten Palette von Optionen erhältlich. Für den Typ 6027 gibt es eine Reihe von Hochdruckversionen, darunter eine Version bis 250 bar mit Keramikdichtungen. Es gibt Versionen für Ölbrenner, Gasgeräte (EN 161) und explosive Umgebungen (ATEX). Ein optionales Gleitringlager erhöht die Standzeit bei trockenen Gasen. Es sind Hochdruckversionen für Flüssigkeiten, Tieftemperaturversionen (ab -40°C) sowie explosionsgeschützte Versionen erhältlich.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann daher leider nicht zurückgegeben werden.

Downloads

Manual Burkert 6027 (EN)
pdf
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die der Größe des Rohrs oder Schlauchs entspricht, an den es angeschlossen werden soll. Alternativ können Sie das Ventil auf der Grundlage des Kv-Wertes auslegen, um die Genauigkeit zu erhöhen.
3/8 Zoll
Anschlussart
Art des Anschlusses, der für die Ventilanschlüsse verwendet wird.
Innengewinde Gas zylindrisch (BSPP)
Funktion
Die Schaltfunktion eines Magnetventils legt fest, wie die Flüssigkeit zwischen den Anschlüssen des Ventils fließt, wenn es erregt oder nicht erregt ist.
Normalerweise offen
Spannung
Wählen Sie die für den Betrieb des Ventils erforderliche Spannung. AC steht für Wechselstrom, DC für Gleichstrom.
24 V DC
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Messing
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
FKM (FPM)
Bedienung
Das Funktionsprinzip des Magnetventils.
direkt
Empfohlen für
Art der Flüssigkeit oder des Gases, für die das Ventil empfohlen wird.
Wasser (bis zu 60°C), Luft, Öl, Treibstoff, Schmiermittel
Min. Druckunterschied (bar)
Minimale Druckdifferenz, die für eine effektive Funktion des Ventils erforderlich ist. Wenn der Druckunterschied geringer ist, funktioniert das Ventil möglicherweise nicht richtig.
0
Max. Arbeitsdruck (bar)
Maximale Druckdifferenz zwischen Einlass- und Auslassöffnung.
6
Ventildurchlass (mm)
Die Ventilbohrung ist der Durchmesser der Blende, durch die das Medium fließt. Sie hat einen großen Einfluss auf die Durchflussmenge.
6
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
0.95
Min. Mediumtemperatur (Dauerbetrieb) (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
-10
Max. Mediumtemperatur (Dauerbetrieb) (°C)
Die maximale Temperatur der Flüssigkeit, bei der das Ventil kontinuierlich arbeiten kann.
140
Elektrischer Anschluss
Art des elektrischen Anschlusses, mit dem eine Stromversorgung an das Ventil angeschlossen wird.
DIN-A
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IP65
Nennleistung (VA)
Nennleistungsaufnahme des Ventils.
16
Ventilanschlüsse/-stellungen
Anzahl der Anschlüsse und Positionen, z. B. 2/2-Wege bedeutet 2 Anschlüsse (ein/aus) und 2 Positionen (offen/geschlossen)
2/2 Weg
Spannungsart
Die Art der Spannung, die für den korrekten Betrieb des Magnetventils erforderlich ist. Übliche Optionen sind Wechsel- oder Gleichspannung.
DC
Max. Umgebungstemperatur (°C)
Die höchste Temperatur, bei der das Magnetventil sicher und effektiv arbeiten kann, ohne dass es zu Schäden oder Ausfällen kommt.
55
Belastungszyklus
Die maximale Zeitspanne, die das Magnetventil unter Spannung bleiben kann, bevor es zu heiß wird und Schäden oder Ausfälle drohen.
100%
Min. Umgebungstemperatur (°C)
Die niedrigste Umgebungstemperatur, bei der das Ventil zuverlässig arbeiten kann.
-10
Schließzeit (max) (ms)
Die maximale Zeit, die benötigt wird, um das Ventil nach dem Empfang des Betätigungssignals vollständig zu schließen. Siehe Artikel "Reaktionszeit des Magnetventils".
80
Schließzeit (min) (ms)
Die Zeit, die mindestens vergeht, bis das Ventil nach Erhalt des Betätigungssignals vollständig geschlossen ist. Siehe Artikel "Reaktionszeit des Magnetventils".
50
Öffnungszeit (max) (ms)
Die maximale Zeit, die das Ventil benötigt, um sich nach Erhalt des Betätigungssignals vollständig zu öffnen. Siehe Artikel "Reaktionszeit des Magnetventils".
30
Öffnungszeit (min) (ms)
Die Zeit, die mindestens vergeht, bis das Ventil nach Erhalt des Betätigungssignals vollständig geöffnet ist. Siehe Artikel "Reaktionszeit des Magnetventils".
20
Indirekt betätigt
Nein
Max. Differenzdruck Luft/Gase (bar)
6
