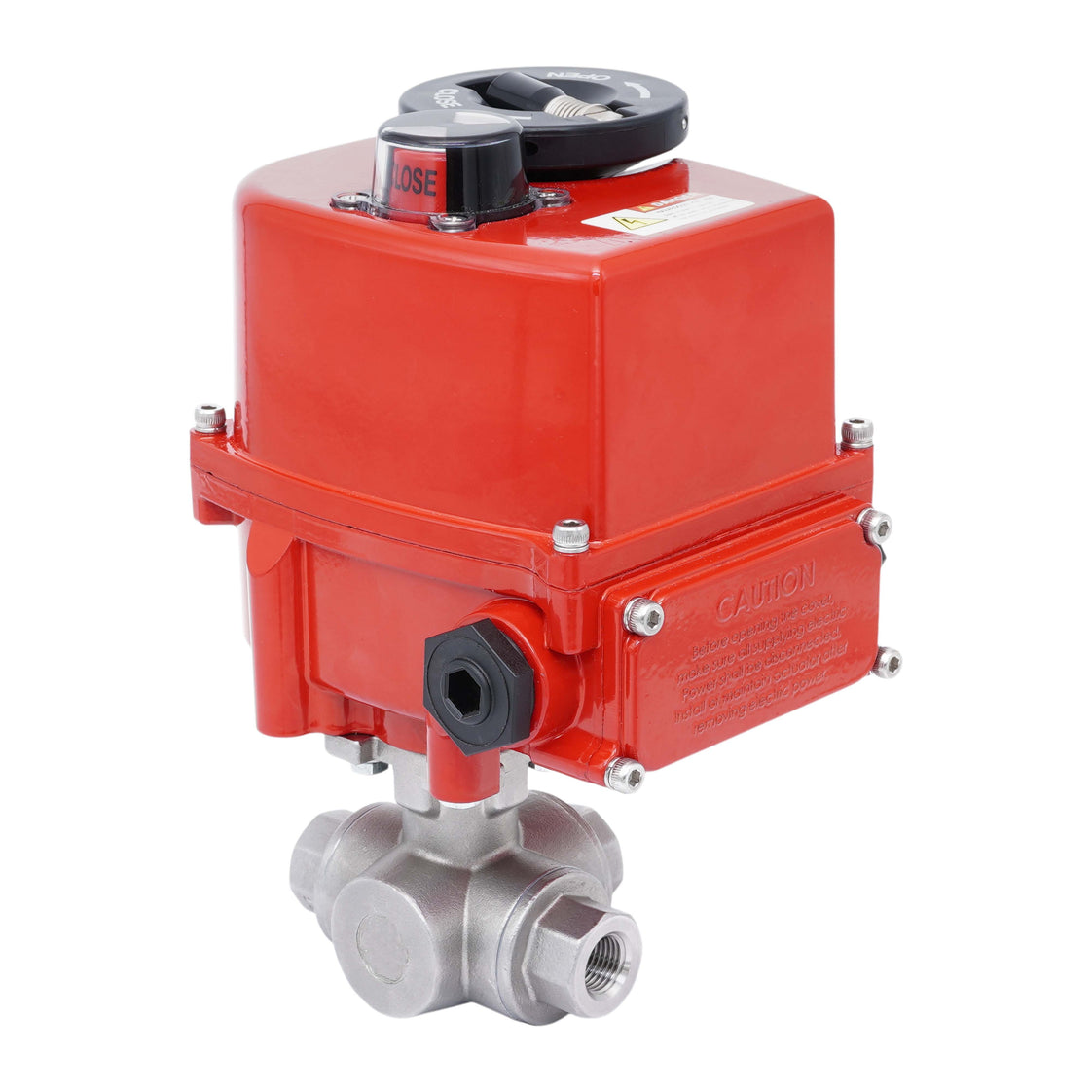

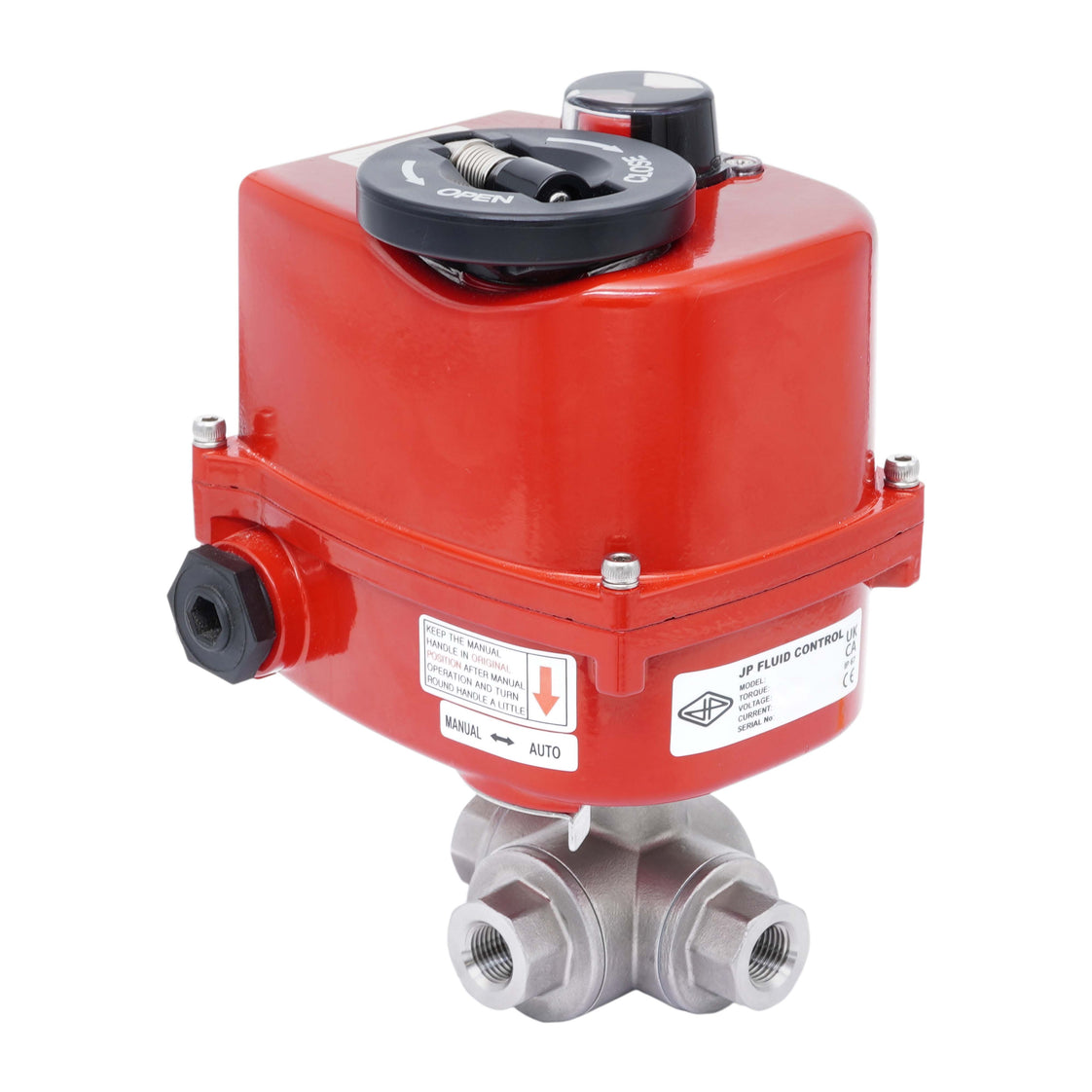

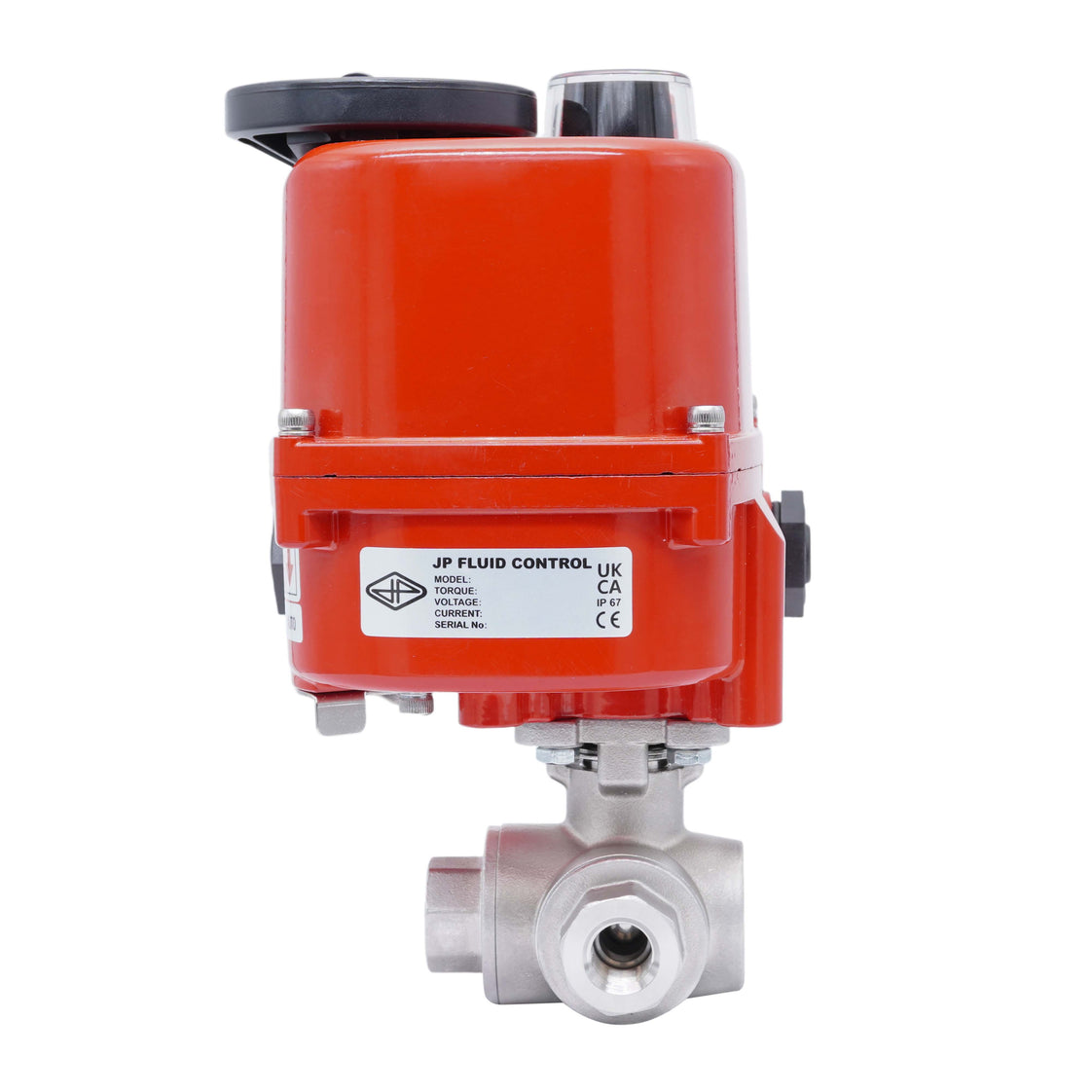

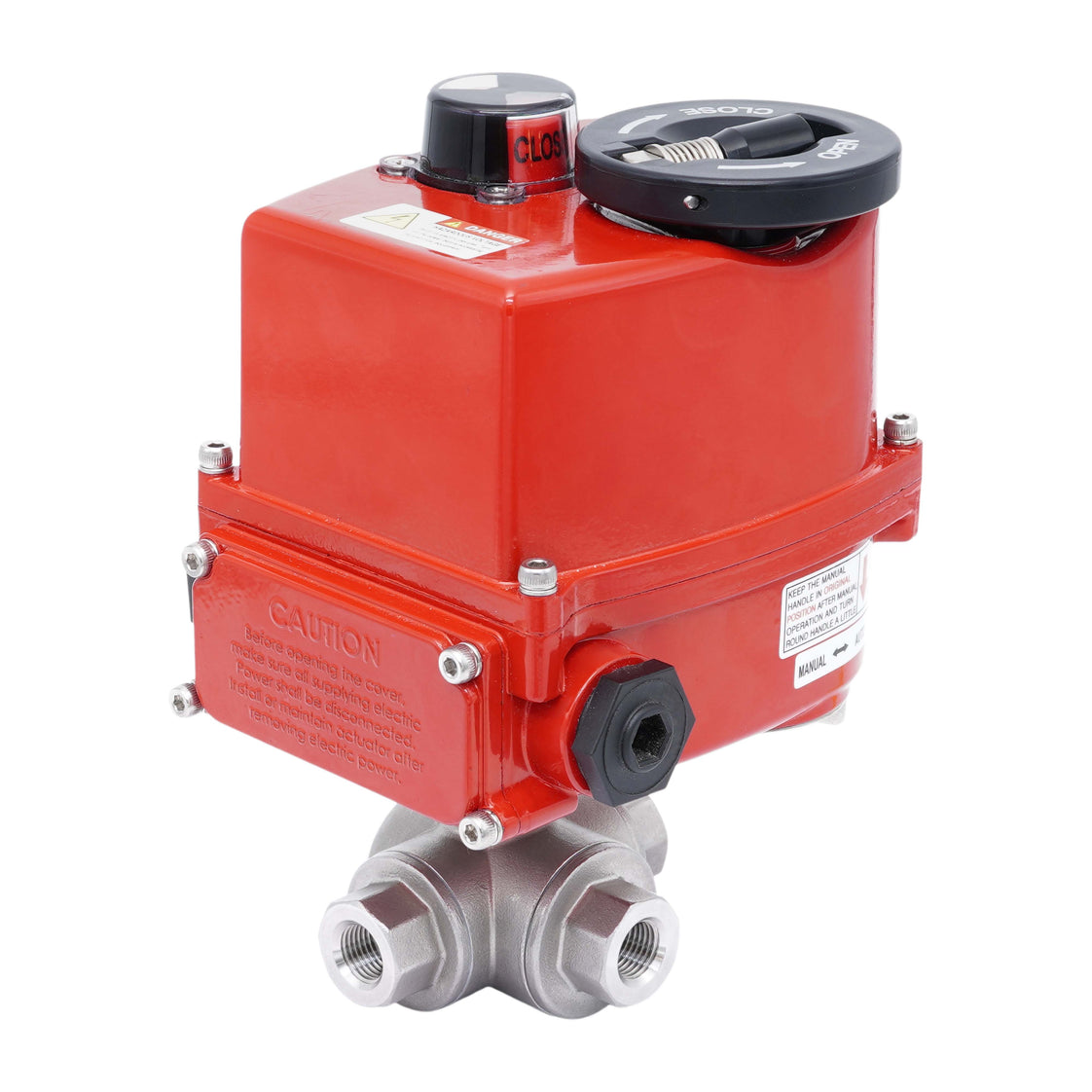

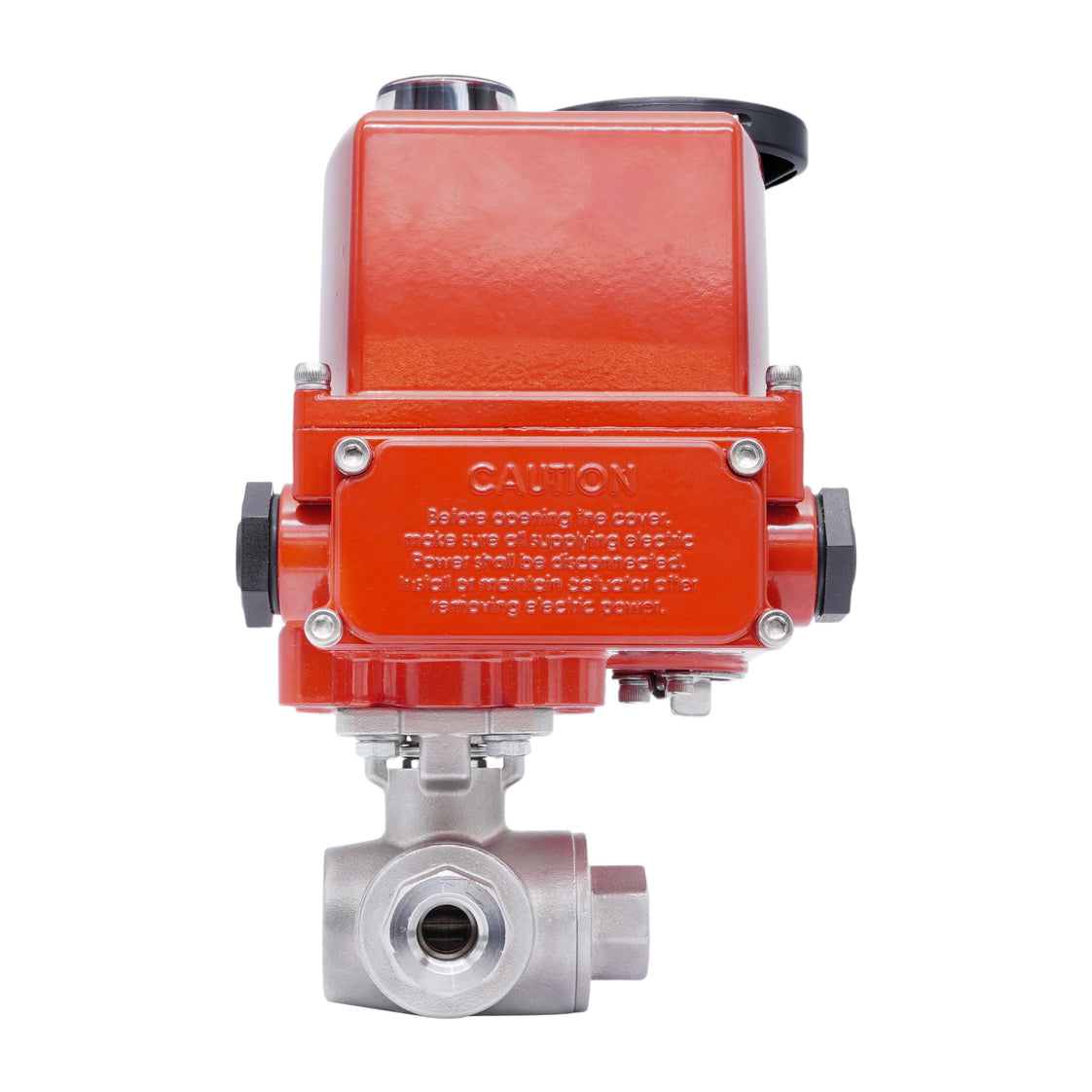

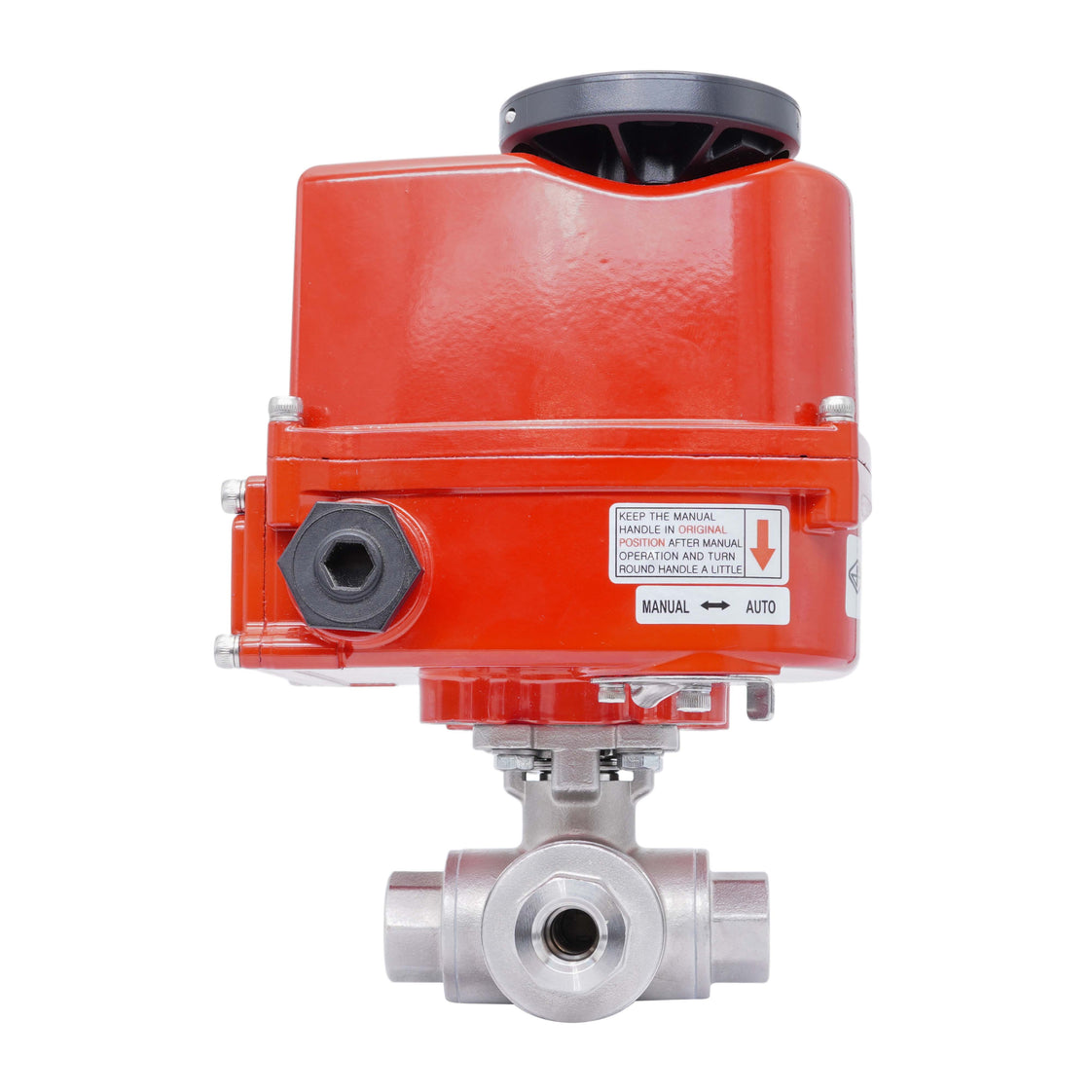

Rp 3/8'' T-Port 3-Wege Edelstahl-Kugelhahn mit modulierendem elektrischem Antrieb 24 V AC/DC
Dieser modulierende elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 3-Wege Kugelhahn angeboten. Er kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Haltemoment, bitte beachten Sie das Handbuch) in 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauergrad von S2 und ist mit einem visuellen Stellungsanzeiger auf der Oberseite ausgestattet, um die Ventilstellung klar zu erkennen. Als modulierender Antrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das bedeutet, dass er das Ventil überall zwischen 0-90 Grad positionieren kann. Für die Positionierung ist ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) erforderlich.
Das Edelstahlventil verfügt über drei Rp 3/8'' Innengewindeanschlüsse (BSPT 228-1). Das Ventil hat eine Bohrung von 11 mm, mit einem Kv-Wert von 3.57 m3/h (Cv = 4.1 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien. Mit dem langlebigen Polyamid (PA) Gehäuse des Antriebs bietet es der Einheit einen Schutz von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).
- Regulärer Preis
- €693,18
- Regulärer Preis
- €582,50
Beschreibung
Dieser modulierende elektrische Antrieb von JP Fluid Control wird in Kombination mit einem TamesonPRO 3-Wege Kugelhahn angeboten. Er kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Haltemoment, bitte beachten Sie das Handbuch) in 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat eine Einschaltdauergrad von S2 und ist mit einem visuellen Stellungsanzeiger auf der Oberseite ausgestattet, um die Ventilstellung klar zu erkennen. Als modulierender Antrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das bedeutet, dass er das Ventil überall zwischen 0-90 Grad positionieren kann. Für die Positionierung ist ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) erforderlich.
Das Edelstahlventil verfügt über drei Rp 3/8'' Innengewindeanschlüsse (BSPT 228-1). Das Ventil hat eine Bohrung von 11 mm, mit einem Kv-Wert von 3.57 m3/h (Cv = 4.1 gpm). Kv gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem Bar. Das Ventil ist bis 69 bar bei 20°C (1000 psi bei 68°F) ausgelegt. Es ist geeignet für Temperaturen von -29°C bis 210°C (-20°F bis 410°F). Das Ventil ist geeignet für Wasser, Dampf, Öl, Druckluft, Kraftstoffe, Lösungsmittel und aggressive Medien. Mit dem langlebigen Polyamid (PA) Gehäuse des Antriebs bietet es der Einheit einen Schutz von IP67 für eine Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).
Bitte lesen Sie vor dem Anschluss des Antriebs die Bedienungsanleitung sorgfältig.
Vorteile:
- Es handelt sich um einen modulierenden Antrieb mit digitalem Positioniersystem (DPS), um das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 4-20 mA zu positionieren.
- Er verfügt über ein robustes IP67Gehäuse.
- Er hat einen klaren mechanischen Stellungsanzeiger, um den Ventilzustand zu sehen.
- Geeignet für aggressive Medien aufgrund des Gehäuses und der Kugel aus 316 Edelstahl (1.4408/CF8M)
- Maximaler Druck von bis zu 69 bar bei 20°C (1000 psi bei 68°F)
Nachteile:
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Betriebsdrehzahl langsamer.
Anwendungen
Dieses Ventil kann in Kombination mit Gasen und Flüssigkeiten verwendet werden. Das Ventil ist langlebig und geeignet für verschiedene aggressive und korrosive Medien. Der maximale Druck bei Raumtemperatur beträgt 69 bar (1000 psi), bei höheren Temperaturen verringert sich der maximal zulässige Druck. Die Druckrichtung ist nicht wichtig, die Flussrichtung kann in jede Richtung erfolgen. Der Temperaturbereich des Mediums liegt zwischen -29°C und 210°C (-20°F bis 410°F). Bei hohen Temperaturen wird empfohlen, das Ventil in einem belüfteten Bereich zu installieren. Die Installation in einer feuchten Umgebung ist erlaubt, vorausgesetzt, alle Teile, wie ein geeignetes elektrisches Kabel, sind korrekt befestigt. Einige Anwendungsbeispiele für dieses Ventil sind HLK, Bewässerung, industrielle Automatisierung und Wassermanagement.
Elektrischer Schaltplan
Befolgen Sie die Sicherheitsanweisungen und das Handbuch, bevor Sie mit der Installation beginnen.Der Antrieb verfügt über ein 10-poliges Verdrahtungssystem, das zwischen wesentlichen Stromversorgungs- und optionalen Rückmeldefunktionen aufgeteilt ist. Für den Basisbetrieb liefern die Anschlüsse 1, 2, und 3 eine Masse und eine 24V AC/DC Stromversorgung mit automatischer Spannungsdetektion. Die Anschlüsse 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Für die Fernüberwachung liefern die Anschlüsse 6 und 7 ein kontinuierliches Positionsrückmeldesignal, typischerweise 4-20 mA. An diese Rückmeldeanschlüsse darf niemals eine externe Spannung angelegt werden, um dauerhafte Schäden zu vermeiden. Schließlich verwenden die Anschlüsse 8, 9, und 10 eine gemeinsame Quelle, um diskrete "Offen"- oder "Geschlossen"-Statusbestätigungen über Endschalter bereitzustellen.
Elektrischer Schaltplan des AG-540-B-DPS Antriebs.
Montage
Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel sein. Verwenden Sie unser Fittings-Sortiment für die Verbindung zwischen Rohr und Ventil.
Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
