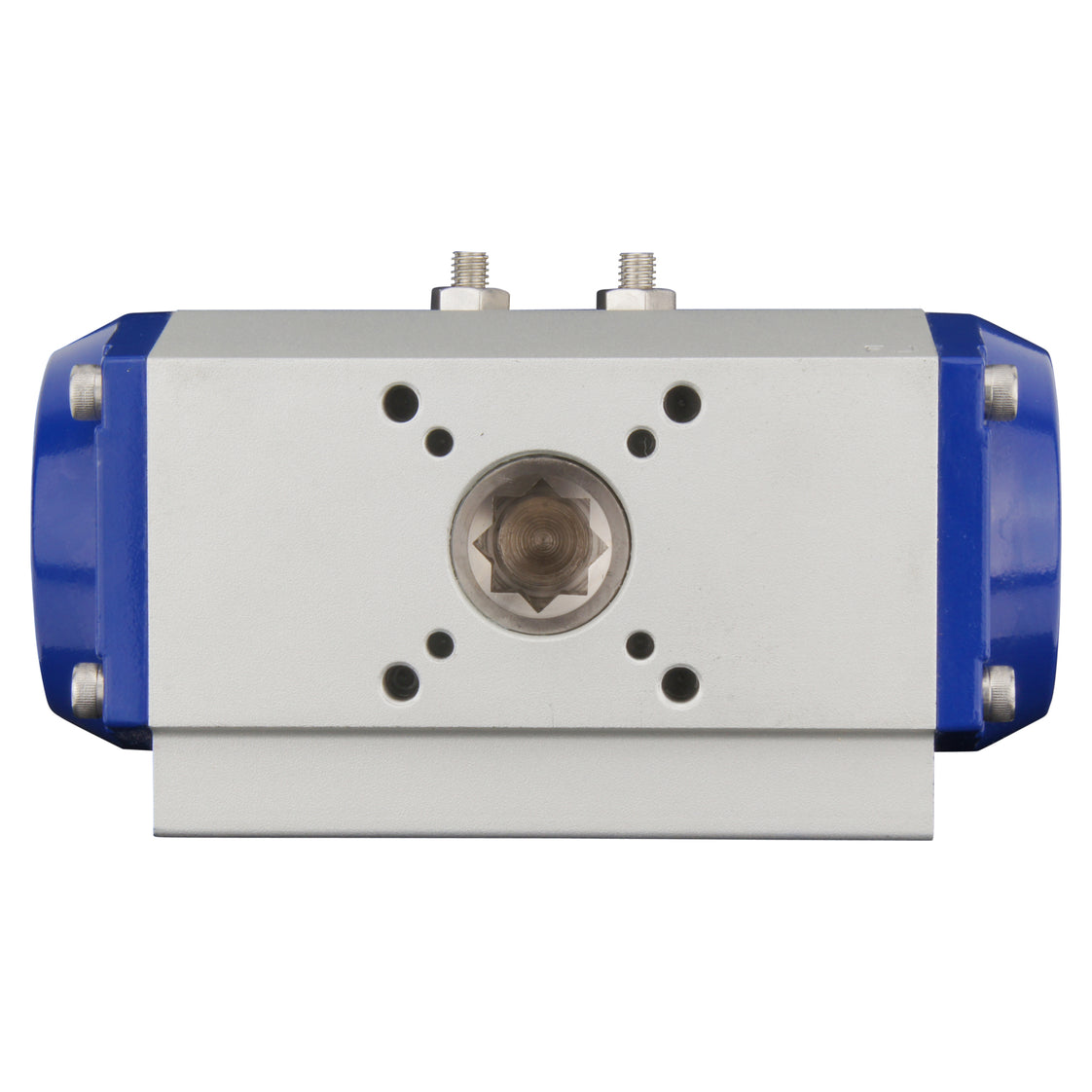

G3'' 3-Wege T-Port Edelstahl Pneumatischer Kugelhahn Doppelt Wirkend - BL3SA

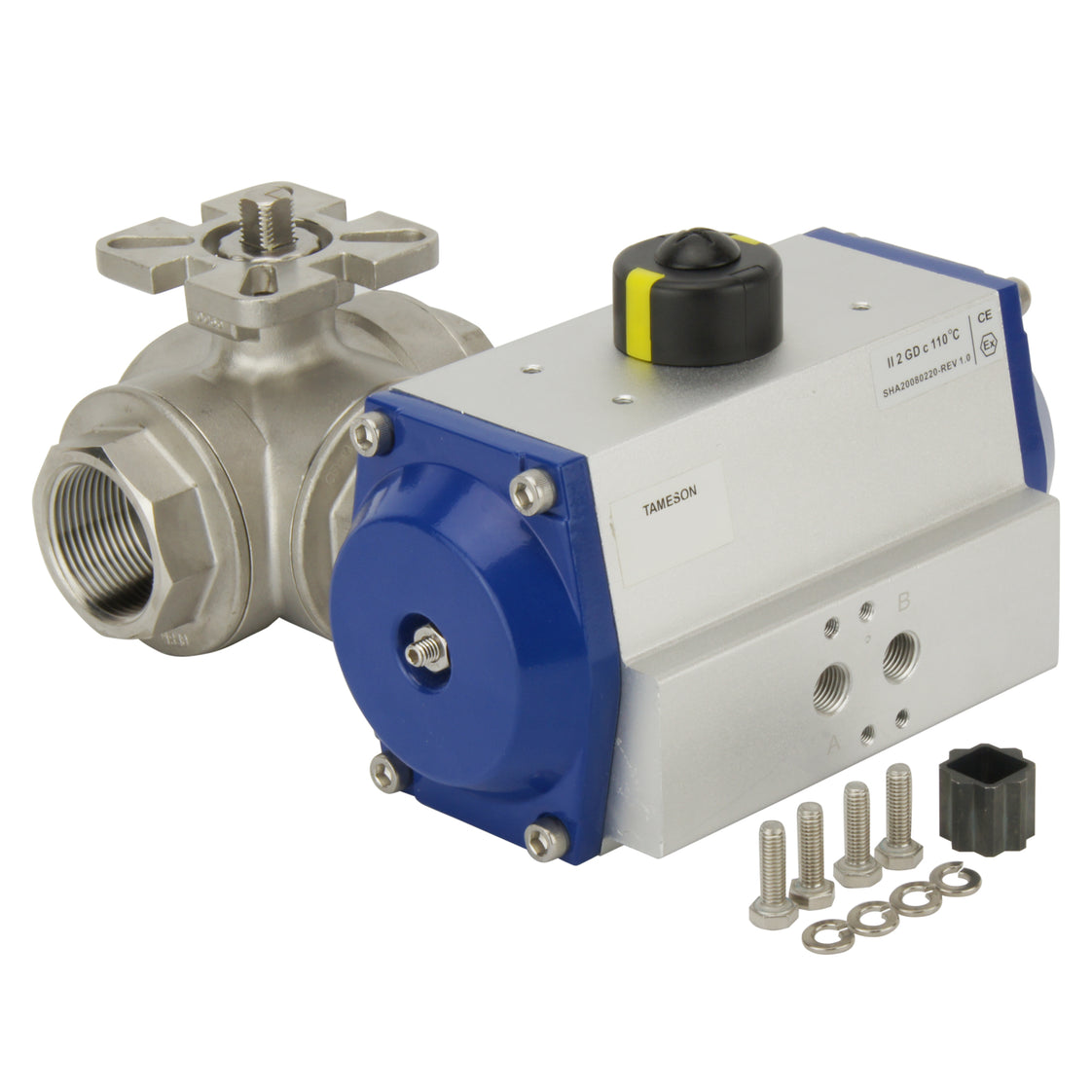

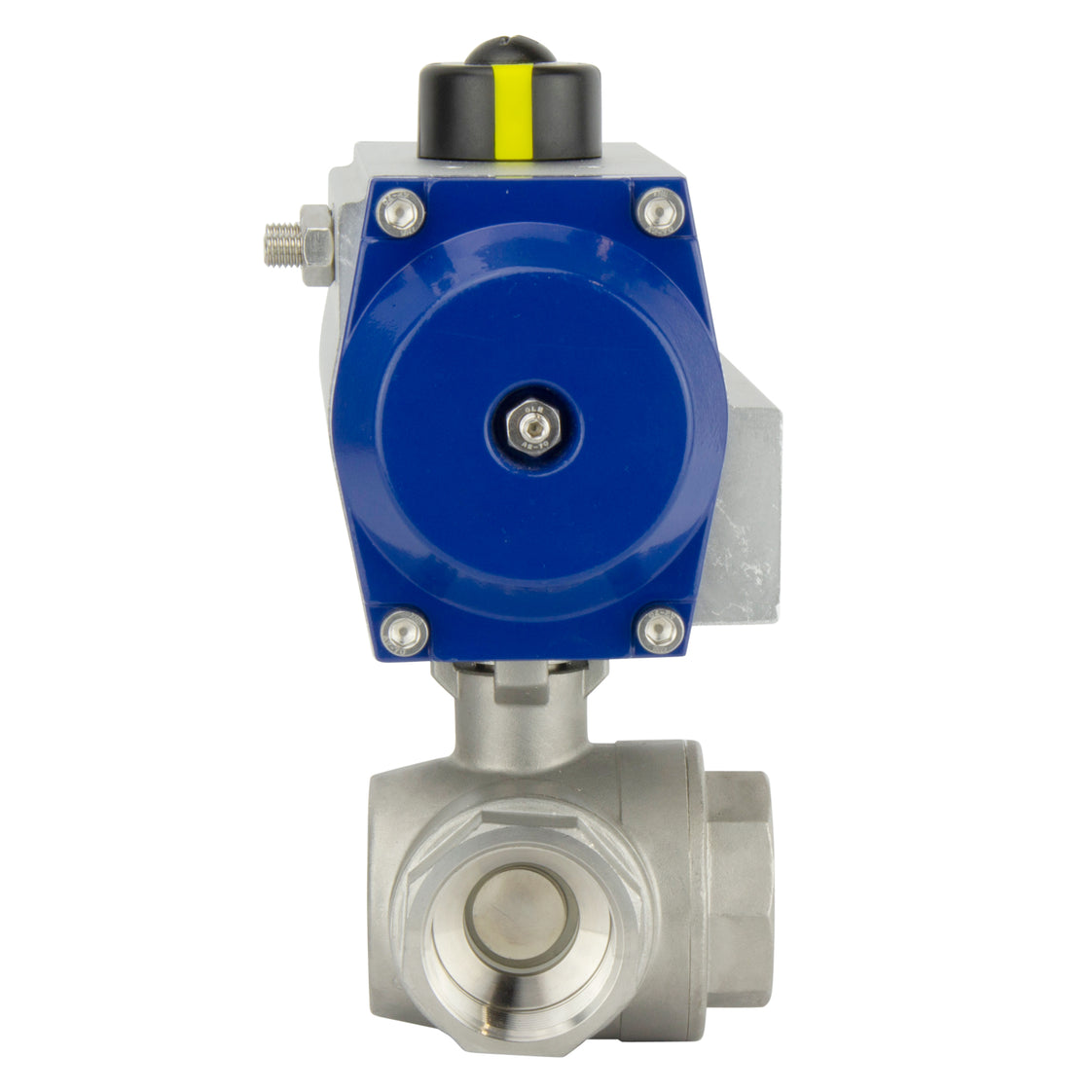

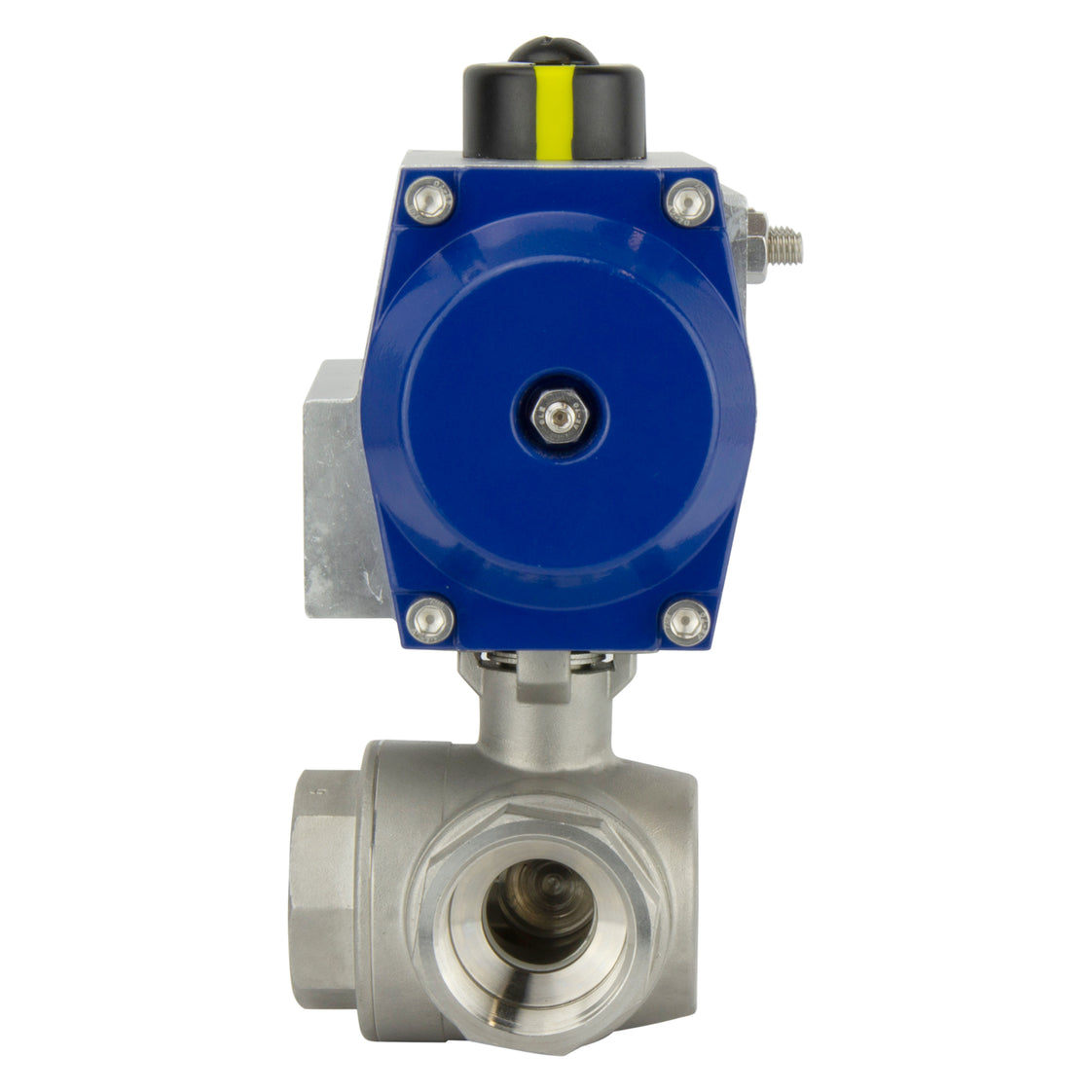

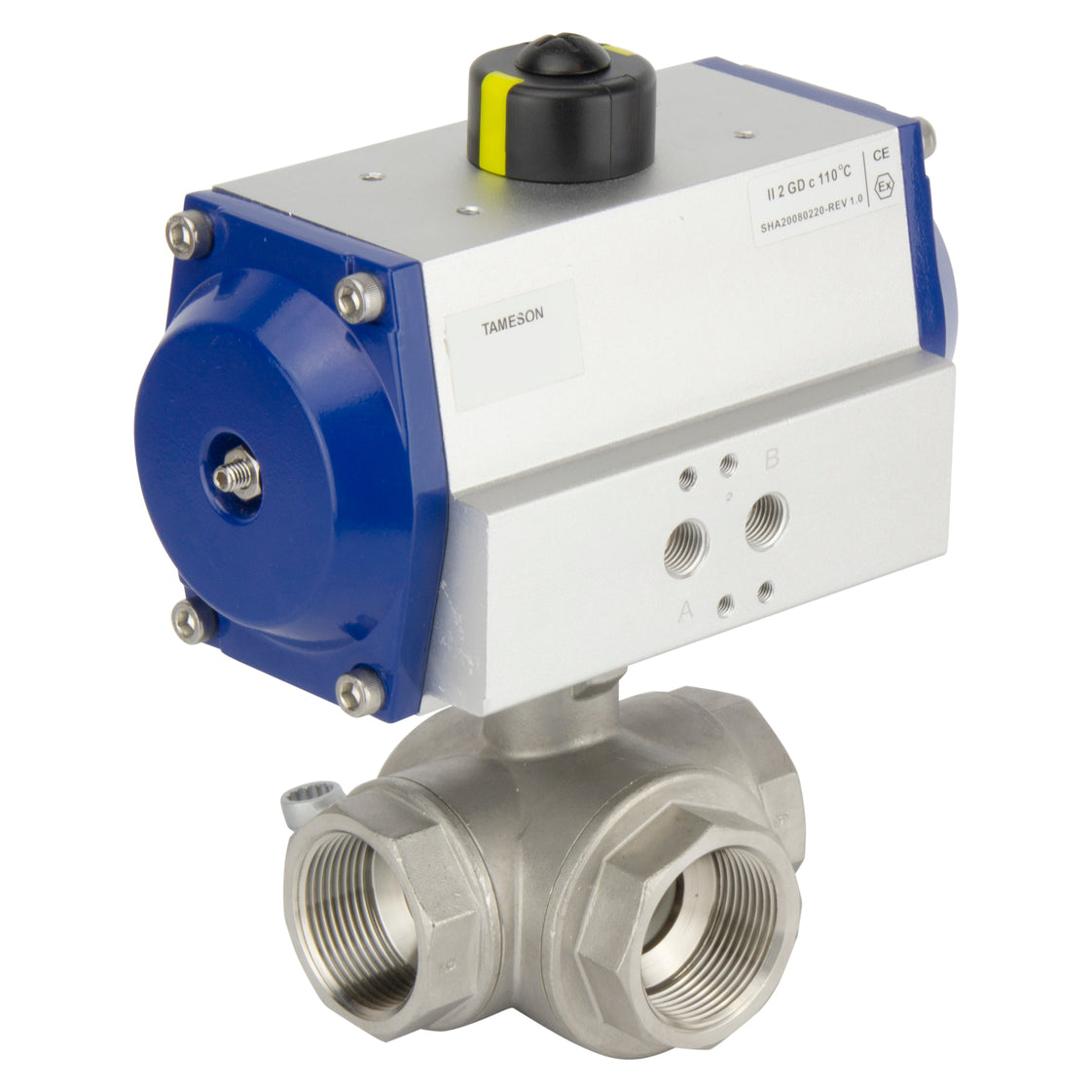

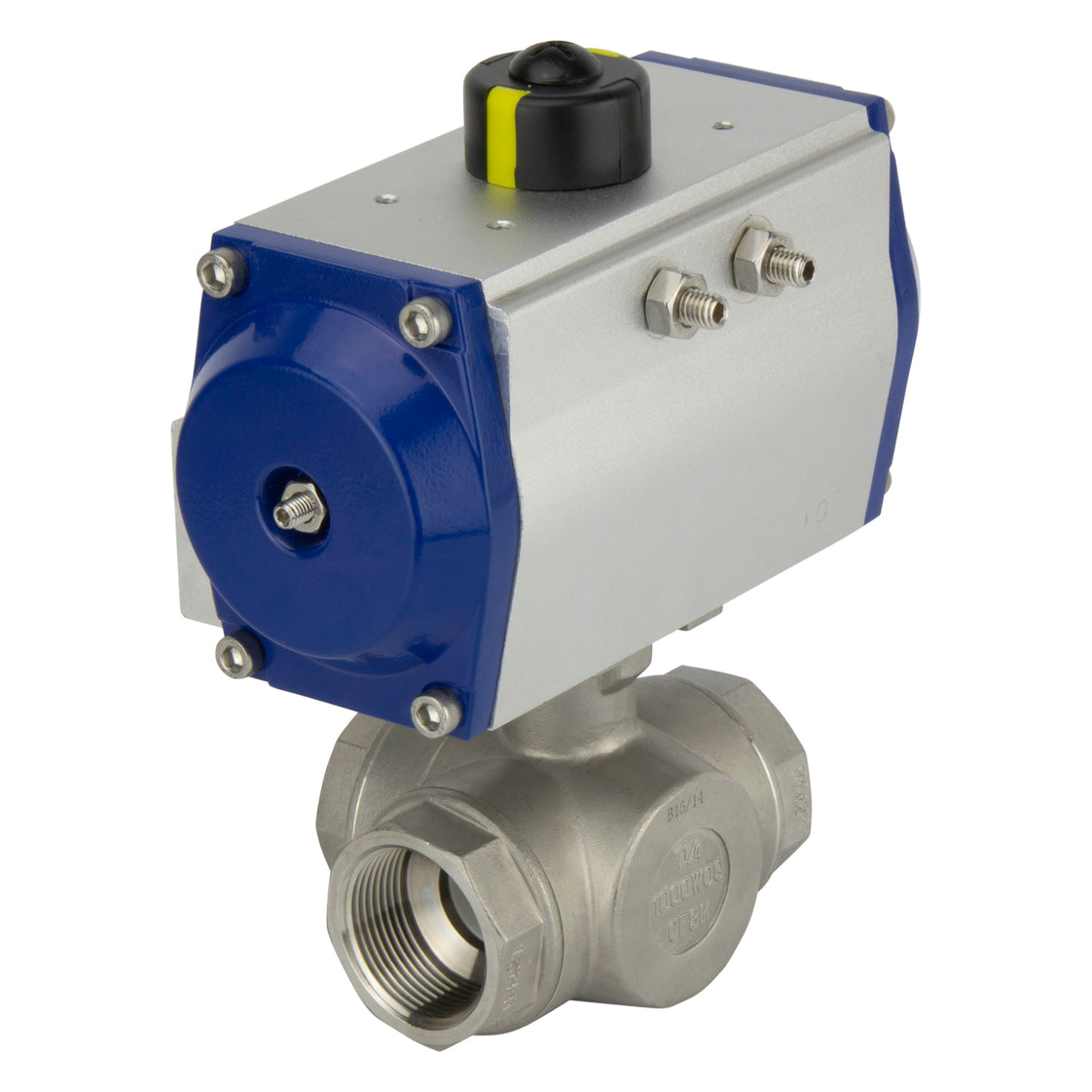

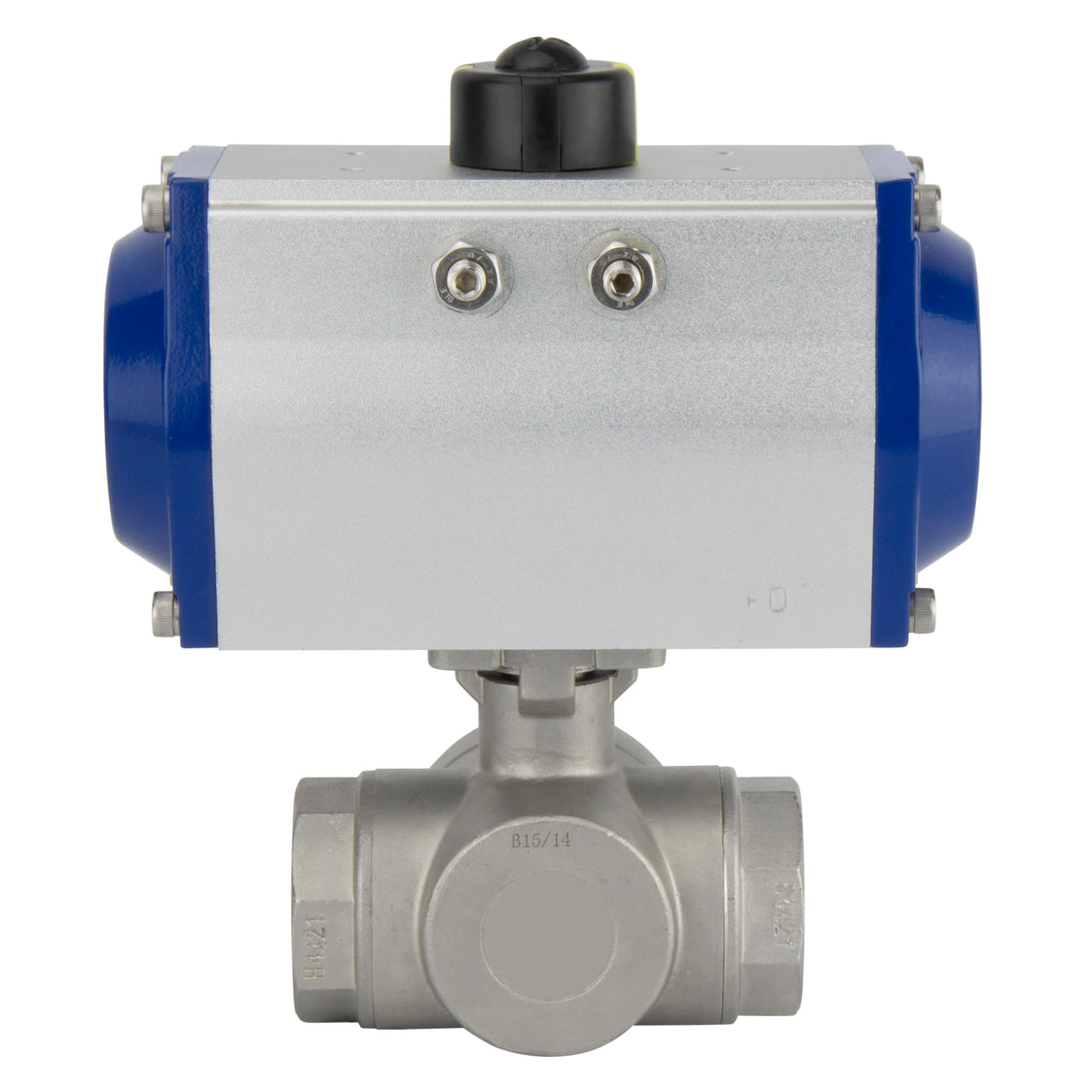

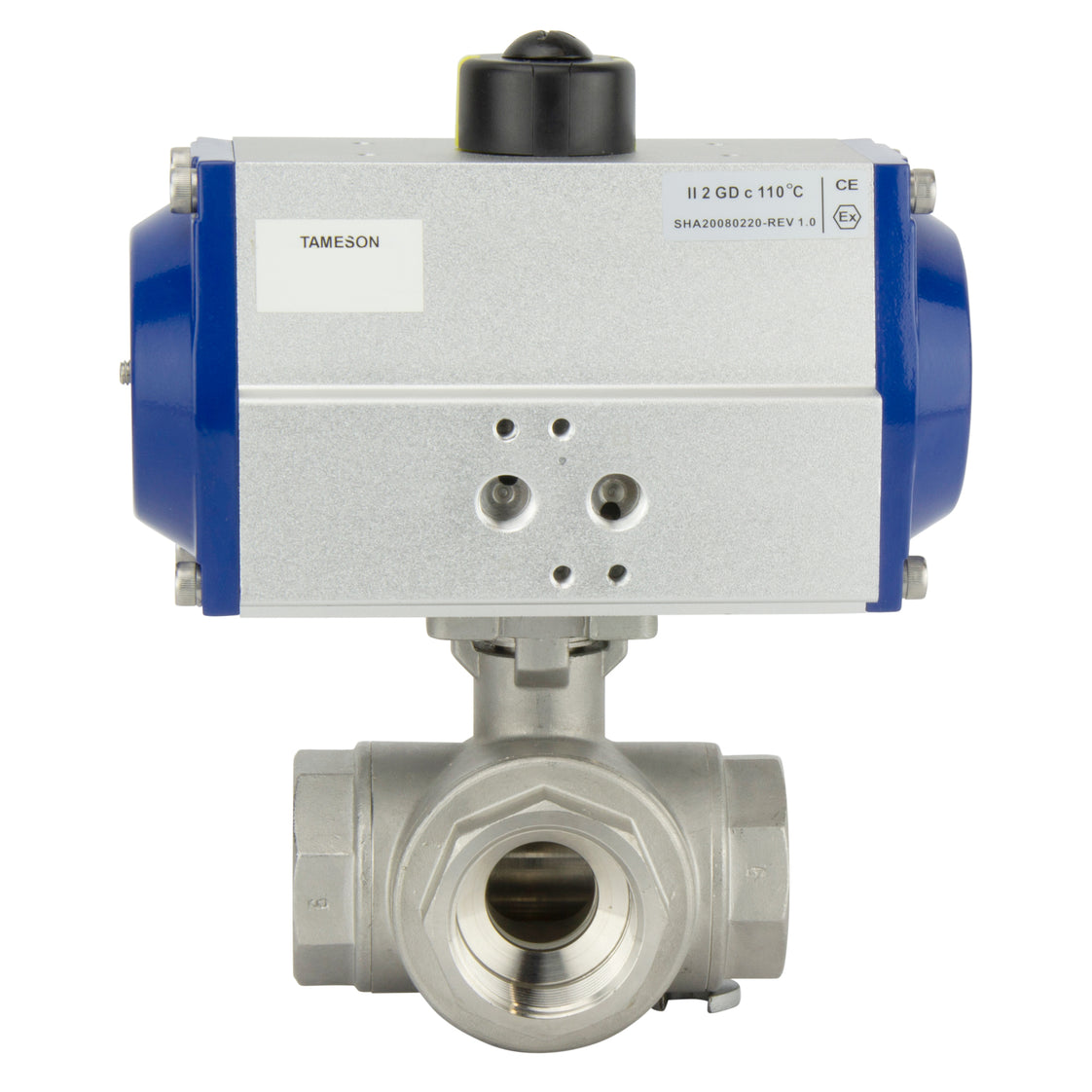

Dieser pneumatisch gesteuerte 3-Wege Kugelhahn (T-Port) ermöglicht eine Erhöhung der Automatisierung in Ihrem System im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 60 mm und ist geeignet für Flüssigkeiten und Gase von -20 bis 180°C. Der pneumatische Aktuator ist in der Lage, 55 Nm Drehmoment bei 8 bar zu erzeugen, hat jedoch ein Regelungsdruckfenster von 6 – 10 bar. Das Ventil hat G 3 Zoll Gewindeanschlüsse. Der Aktuator ist federöffnend mit einem zuverlässigen Aluminium-Ritzel- und -Zahnradbetrieb. Der Aktuator hat ein eloxiertes Aluminiumgehäuse und eine Aluminiumabdeckung, während der Kugelhahn ein Edelstahlgehäuse und eine PTFE-Dichtung hat. Der maximale Medien-Druck beträgt 40 bar. Der Aktuator hat G1/4 Anschlüsse für die Luftzufuhr und -rückführung. Wir empfehlen, ein 1/4" Namur Magnetventil direkt auf den Aktuator zu montieren, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass 1/4 auf die Namur-Größe des Ventils verweist, nicht auf die Anschlussgröße. Außerdem kann ein Positionskontroll- oder Endschalterbox oben auf dem Aktuator gemäß VDI/VDE 3845 montiert werden. Der Aktuator ist über die ISO 5211 F07 Flansch (17 mm) am Kugelhahn montiert. Die Montage ist ATEX-zertifiziert (EX II 2GD c) und kann daher in potenziell explosiven Umgebungen verwendet werden.

Vorteile:

• Möglichkeit, ein Namur Magnetventil direkt zu montieren, um Fittings und Rohre zu reduzieren.
• Mechanischer Indikator oben zeigt die Ventilposition an.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Niedrigere Investitionskosten als eine elektrische Version.
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt im Falle eines Luft- oder Stromausfalls in die Ausgangsposition zurück.
• Kann mit einer Endschalterbox ausgestattet werden.

Nachteile:

• Einfachwirkend bietet weniger Kontrolle als doppeltwirkende Aktuatoren.
• Es erfordert ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher im Vergleich zu elektrischen Aktuatoren, aber die Anfangsinvestition ist niedriger.

PAL-BL3SA Serie

BL3SA

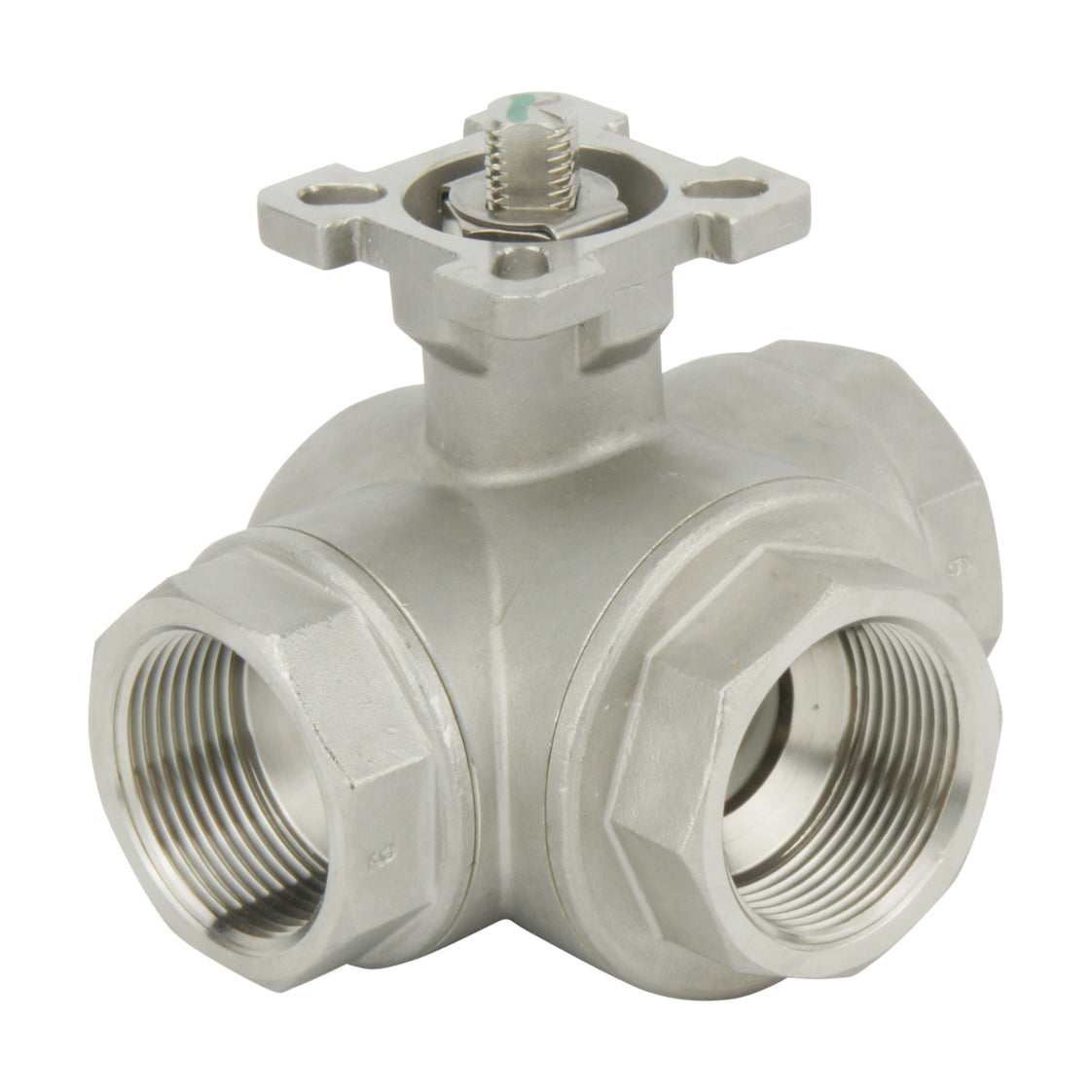

Die BL3SA Serie Kugelhähne sind zuverlässige 3-Wege Kugelhähne mit einem L-Port oder T-Port. Das Gehäuse besteht aus Edelstahl, die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM. Das Ventil ist geeignet für verschiedene aggressive und korrosive Medien bis zu einem Maximum von 63 bar. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und erhältlich von Größe G 1/4" bis G 4". Kugelhähne der BL3SA Serie haben alle eine ISO 5211 Oberflansch (von F03 bis max. F10), was die Montage eines Aktuators ermöglicht.

PAL

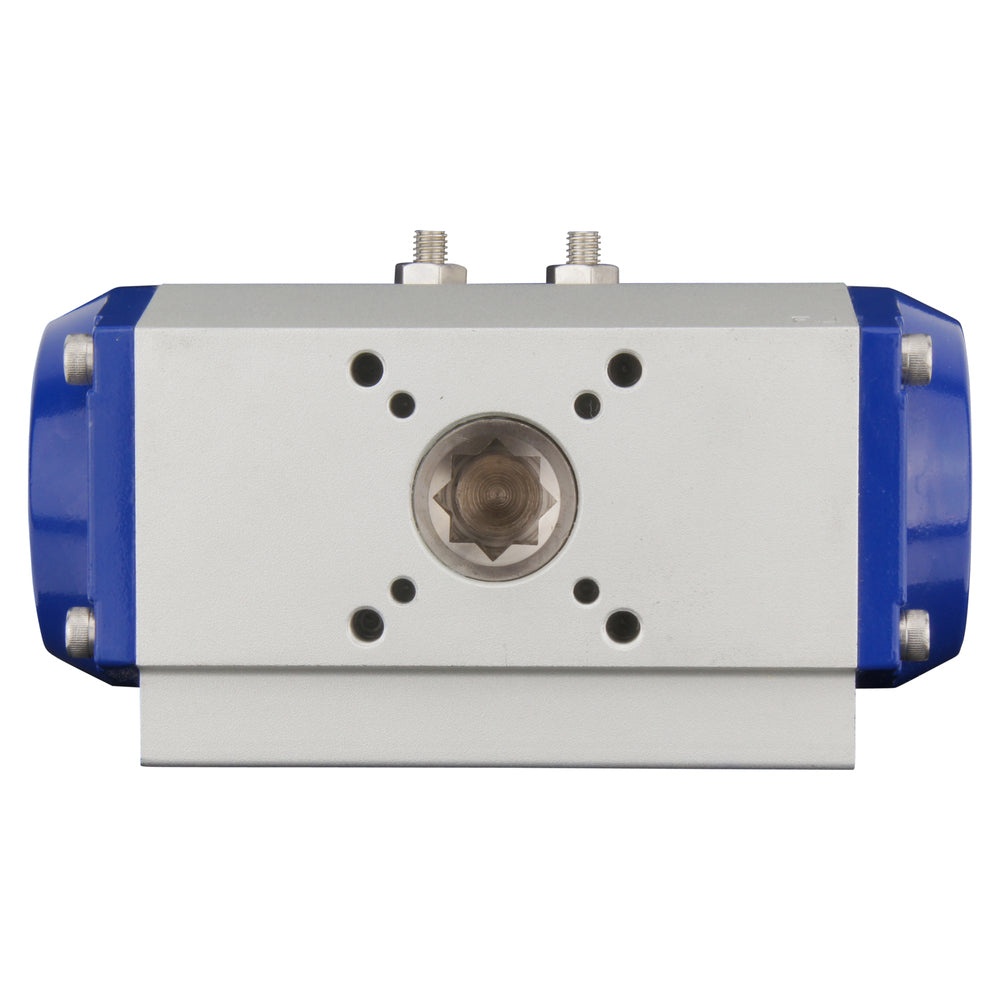

Die PAL Vierteldrehungs-Pneumatikaktuatoren ermöglichen es Ihnen, Kugelhähne oder Absperrklappen mit Druckluft zu steuern. Sie bieten eine zuverlässige und robuste Lösung zur Automatisierung größerer Ventile zu niedrigeren Investitionskosten als elektrische Aktuatoren. Sie werden auf Vierteldrehungsventilen mit einem ISO 5211 Oberflansch (von F03 bis F12) montiert. Mit 8 verschiedenen Gehäusegrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Entworfen mit einem zuverlässigen Aluminium-Ritzel- und -Zahnradbetrieb und so konzipiert, dass sie entweder einfachwirkend (federoffen oder federgeschlossen) oder doppeltwirkend für mehr Kontrolle sind. Diese Aktuatoren sind langlebig mit einem eloxierten Aluminiumgehäuse und entweder einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130). Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung, aber eine optionale FKM-Dichtung ist verfügbar für eine erhöhte maximale Temperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130). Alle Ventile haben eine 1/4" Namur-Schnittstelle gemäß VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Aktuator ist dank der ATEX (EX II 2GD c) Zertifizierung für explosive Umgebungen geeignet.

Ersatzteile

Kugelhahn: BL3SAT-200

Aktuator: PALD-025-07-17

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit den erforderlichen Montagematerialien.
