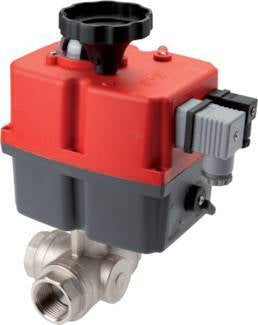

G3'' T-Port 24-240V AC/DC 3-Wege Edelstahl Kugelhahn

Dieser modulierende elektrische Antrieb wird in Kombination mit einem 3-Wege Kugelhahn angeboten. Er kann das Ventil in 29 Sekunden von 0-90 Grad drehen mit einem Betriebsdrehmoment von 85 Nm (höheres Losbrechmoment, siehe Handbuch). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat einen Einschaltdauer von 75% und kommt mit einer visuellen Positionsanzeige auf der Oberseite der Einheit, um die Ventilposition deutlich zu sehen. Der Antrieb wird über den ISO 5211 F07 oder F10 Flansch (17mm) am Kugelhahn montiert. Das 3-Wege Edelstahlventil hat drei G3" Anschlusspunkte. Das Medium fließt durch eine Bohrung von 60 und die Temperatur kann zwischen -20 – 180 °C unter 40 bar liegen. Es hat eine Spindeldichtung aus PTFE. Mit dem langlebigen Polyamid (PA) Gehäuse des Antriebs erhält die Einheit eine Schutzart IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bitte lesen Sie vor dem Anschließen des Antriebs das Handbuch sorgfältig durch.

Vorteile:

• Es hat ein robustes IP67 Gehäuse
• Standardmäßig verfügt es über ein manuelles Bedienungsrad zur manuellen Ventilbetätigung bei Bedarf
• Es hat eine deutliche visuelle Positionsanzeige, um den Ventilzustand zu sehen

Nachteile:

• Der Antrieb ist nicht mit einer Fail-Safe Batterie (BSR) ausgestattet, kann aber bei Stromausfall manuell betätigt werden
• Im Vergleich zu einem pneumatischen Antrieb der gleichen Baugröße ist die Betriebsgeschwindigkeit langsamer

J4C Serie

BL3SA Kugelhahn

Die BL3SA Serie Kugelhähne sind zuverlässige 3-Wege Kugelhähne mit einem L-Port oder T-Port. Das Gehäuse ist aus Edelstahl, die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM. Das Ventil ist für verschiedene aggressive und korrosive Medien bis maximal 63 bar geeignet. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und verfügbar von Größe G 1/4" bis G 4". Kugelhähne der BL3SA Serie haben alle einen ISO 5211 Top Flansch (von F03 bis max. F10), der die Befestigung eines Antriebs ermöglicht.

J4C Antrieb

Die J4C Hochspannungs-Elektroantriebe vom Hersteller J+J bieten eine beeindruckende Liste von Standardfunktionen, die Schutz vor Schäden durch Überdrehmoment oder Kondensation einschließen. Antriebe sind auch mit verschiedenen Optionen wie Ausfallsicher BSR (Battery Safety Return) oder Modulierend genannt DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentenbereich zwischen 20-300 Nm.
Der J4C Ausfallsicher oder modulierende Elektroantrieb ist der gleiche wie der Standard Ein/Aus J4C Antrieb, aber ein BSR und/oder ein DPS Kit wird im Antrieb hinzugefügt. Der J4C BSR Ausfallsicher Antrieb kann auf Fail Open oder Fail Close eingestellt werden. Der J4C DPS modulierende Antrieb kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.

Ersatzteile

Kugelhahn: BL3SAT-300
Antrieb: V2S97

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, aber mit dem erforderlichen Befestigungszubehör.
