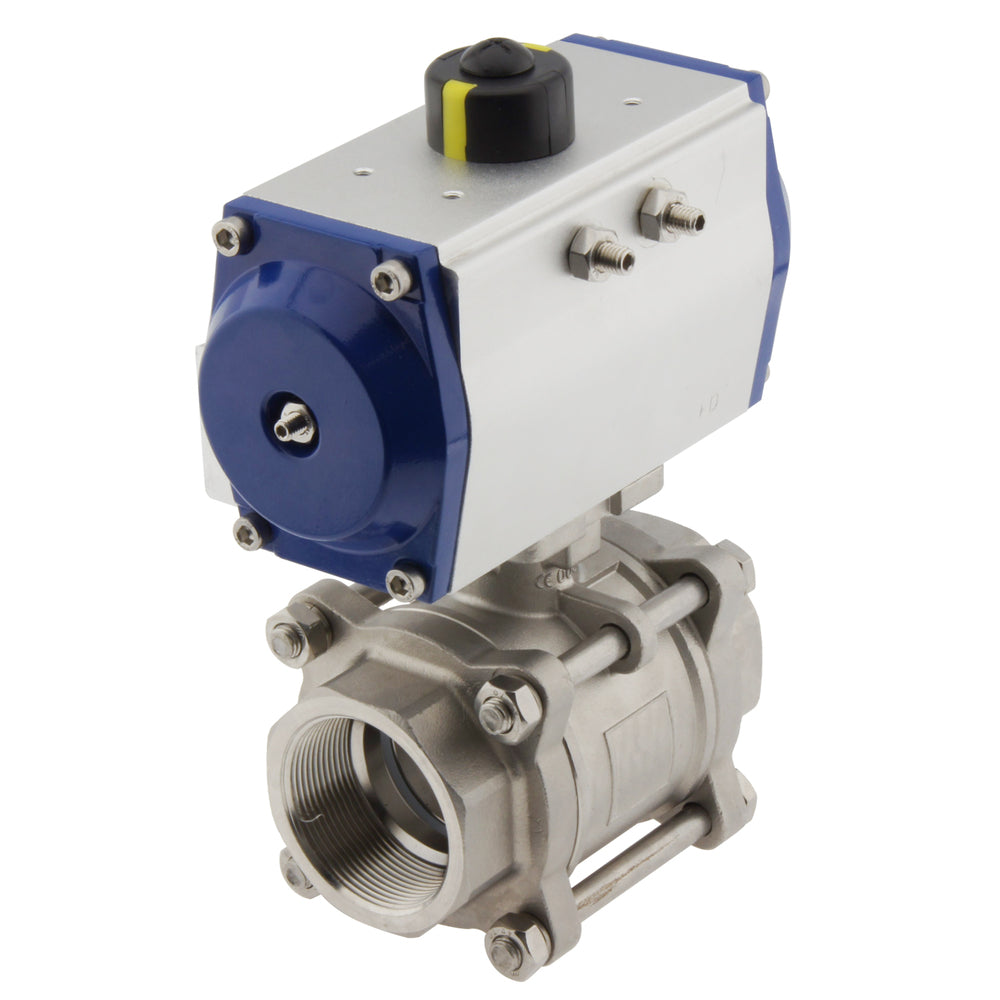

G4'' 2-Wege-Edelstahl-Pneumatik-Kugelhahn doppeltwirkend - BL2SA3

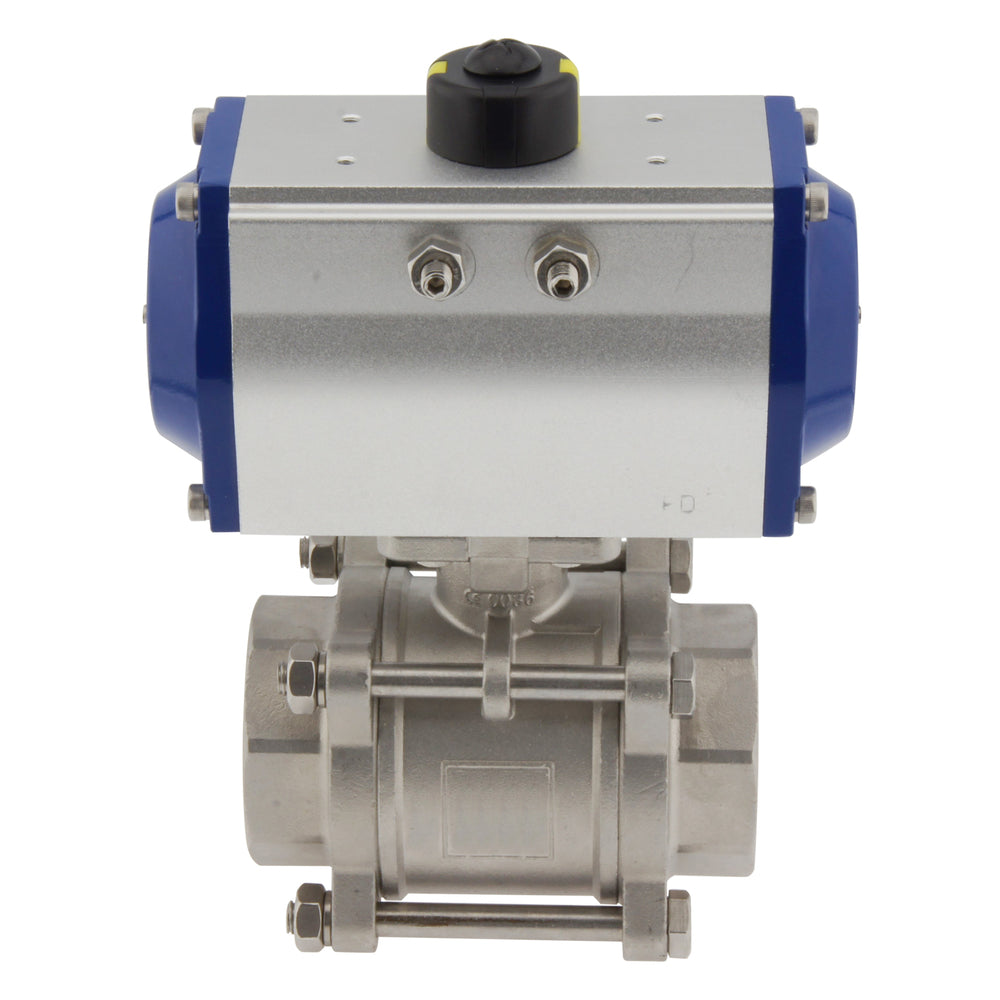

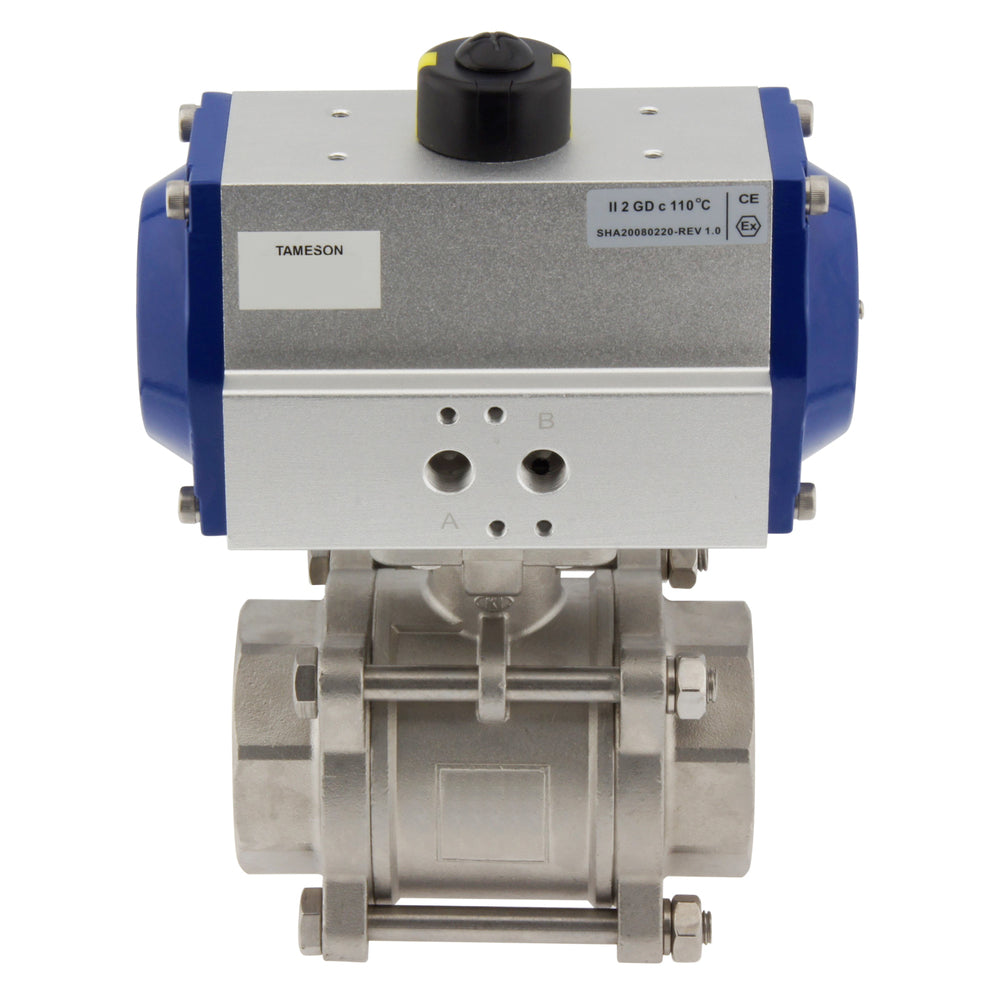

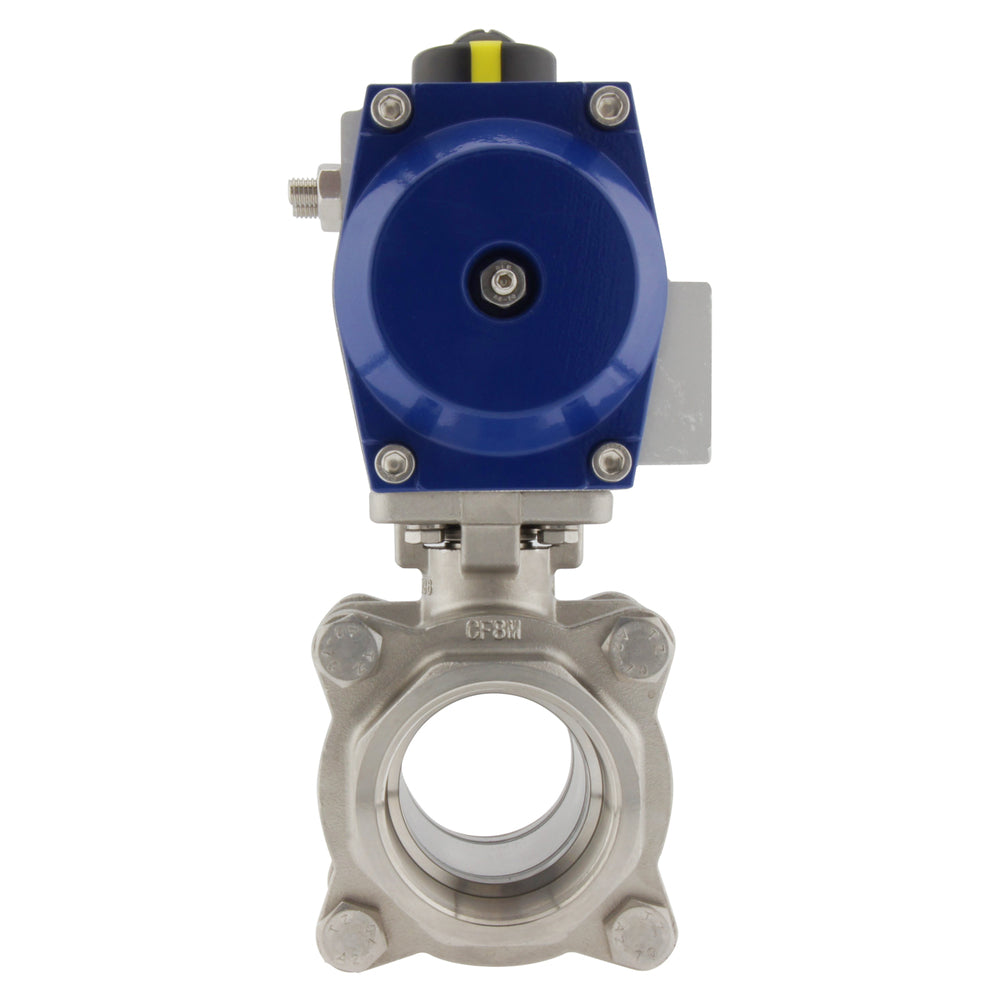

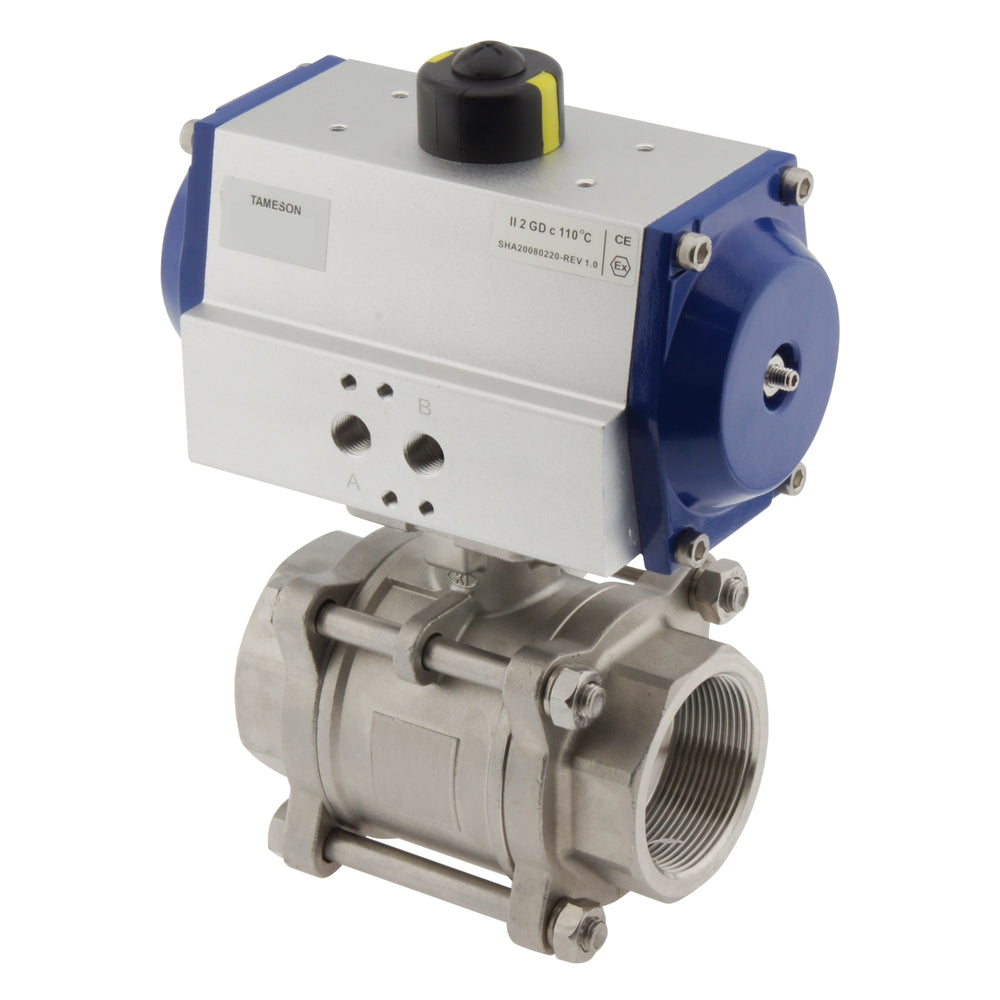

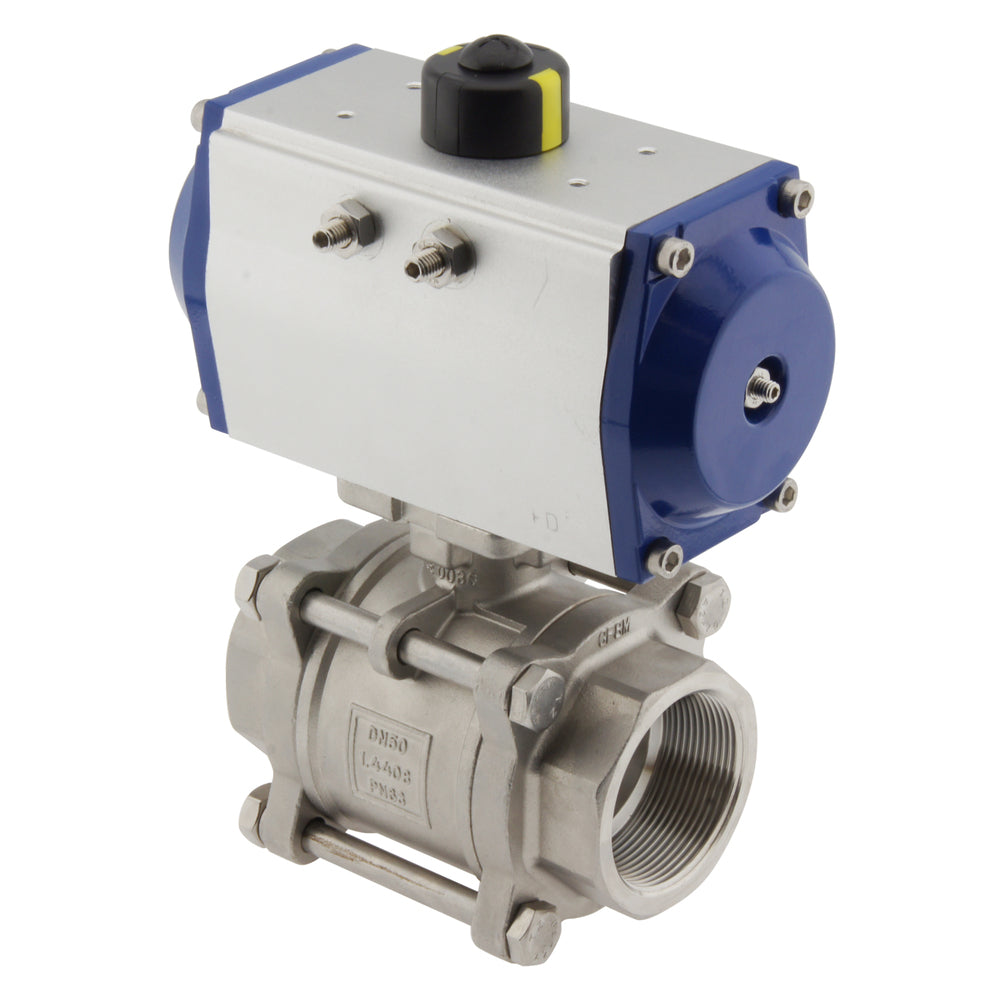

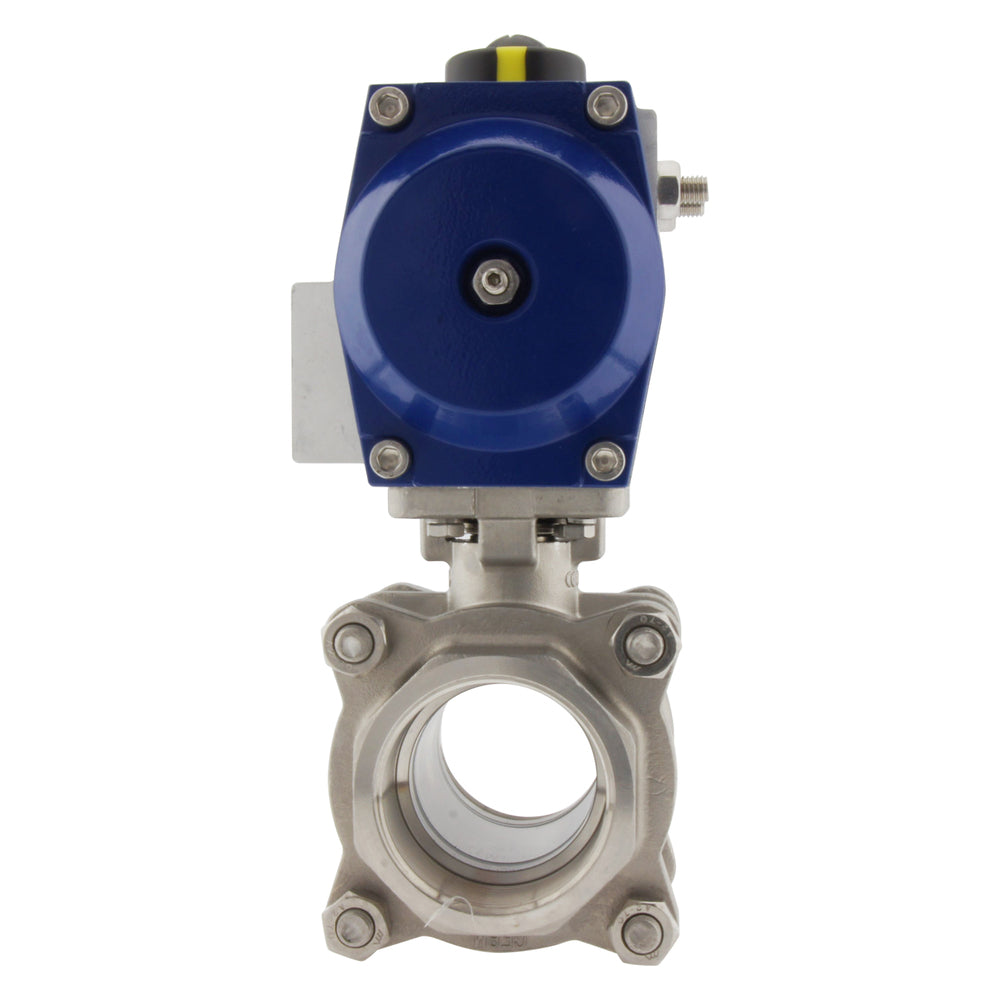

Dieser pneumatisch gesteuerte 2-Wege-Kugelhahn ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 100 mm und ist für Flüssigkeiten und Gase von -20 bis 180°C geeignet. Der pneumatische Antrieb kann ein Drehmoment von 354 Nm bei 8 bar erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat ein G 4"-Gewinde zum Anschluss an die medienführenden Rohrleitungen/Schläuche und der Kv-Wert beträgt 1230 m3. Der Antrieb ist doppeltwirkend und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein eloxiertes Aluminiumgehäuse und einen Aluminiumdeckel, während der Kugelhahn ein Edelstahlgehäuse und eine PTFE-Dichtung hat. Der maximale Mediendruck beträgt 63 bar. Der Kugelhahn ist 3-teilig und ermöglicht eine gründliche Reinigung. Der Antrieb hat G1/4-Anschlüsse für die Luftzufuhr und -rückführung. Wir empfehlen die Montage eines 1/4" Namur-Magnetventils direkt auf dem Antrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße.  Außerdem kann auf der Oberseite des Antriebs eine Positionskontrolle oder ein Endschalterkasten gemäß VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F10 (22 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Profis

• Die Möglichkeit, ein Namur-Magnetventil direkt zu montieren, reduziert die Anzahl der Anschlüsse und Schläuche.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilposition an.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Geringere Investitionskosten als bei einer elektrischen Version.
• Schnelles Öffnen/Schließen
• Doppeltwirkende Aktuatoren ermöglichen eine bessere Kontrolle als einfachwirkende Aktuatoren.
• Der Kugelhahn ist 3-teilig und ermöglicht eine gründliche Reinigung.
• Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile

• Doppeltwirkende Aktuatoren verbrauchen mehr Druckluft als einfachwirkende.
• Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe PAL-BL2SA3

BL2SA3

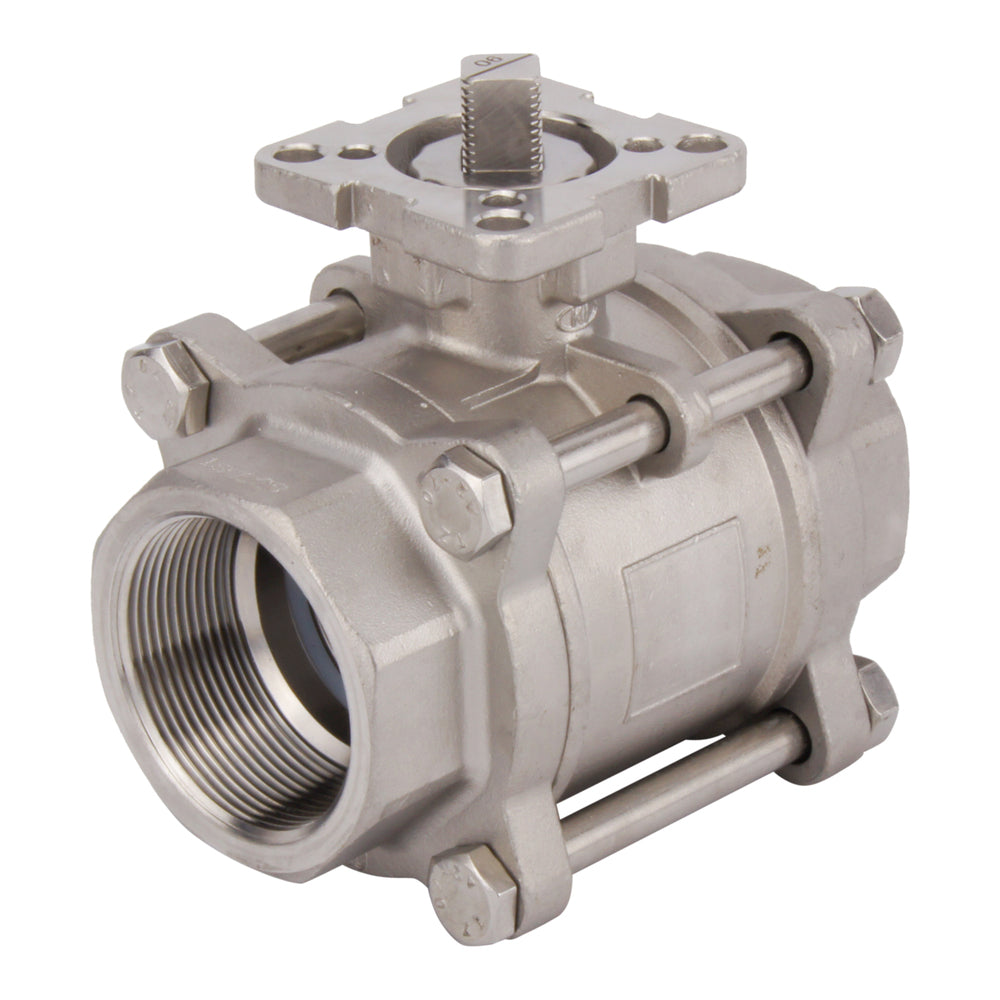

Die Kugelhähne der Serie BL2SA3 sind zuverlässige 2-Wege-Kugelhähne mit einem Gehäuse aus Edelstahl. Die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Sie sind für Temperaturen zwischen -20 und 180 Grad Celsius geeignet und von der Größe G 1/4" bis G 4" erhältlich. Die Kugelhähne der Serie BL2SA3 haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F10), der die Montage eines Stellantriebes ermöglicht.

PAL

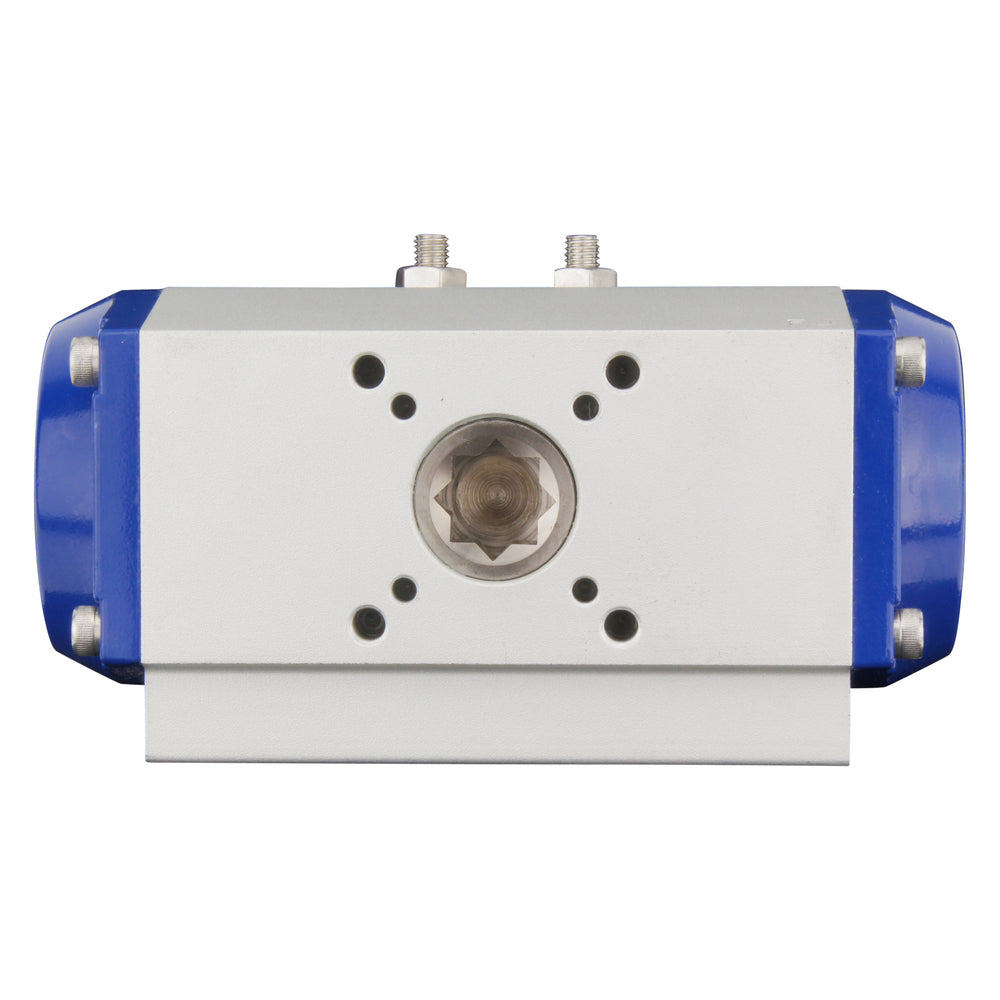

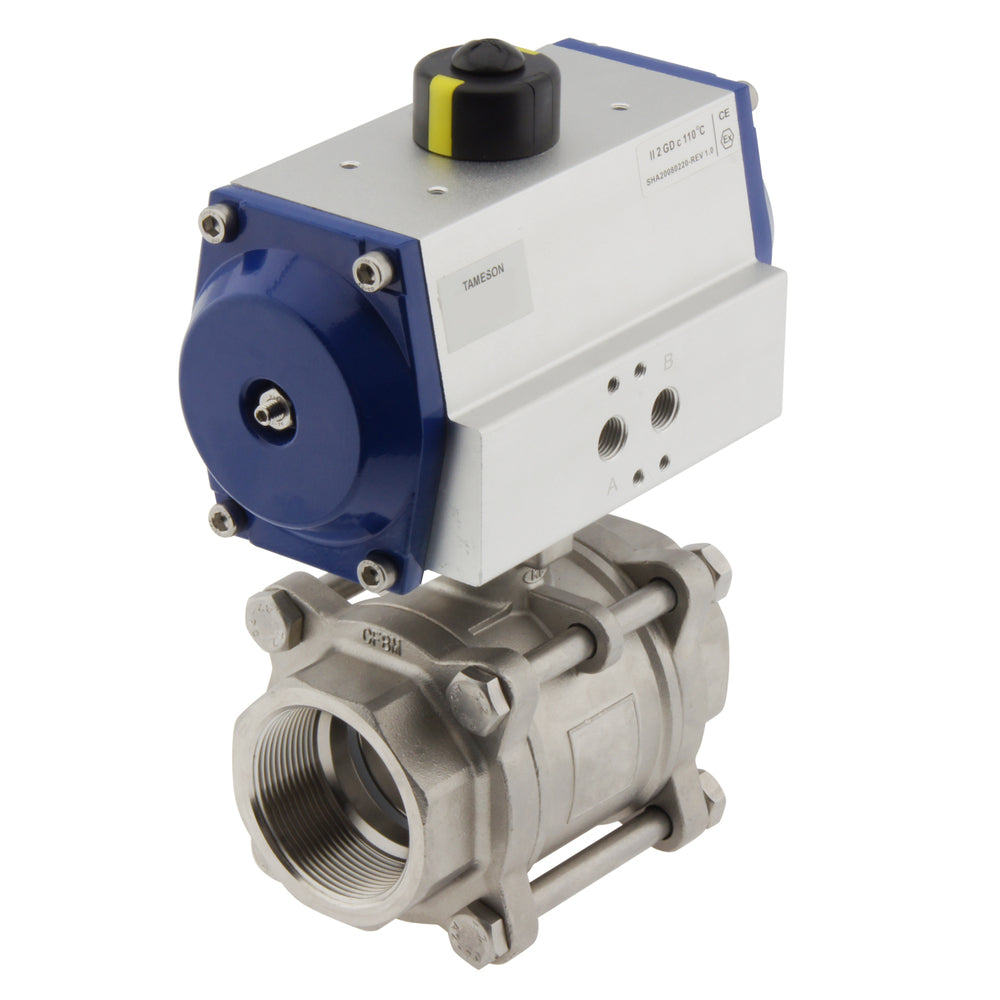

Mit den pneumatischen Schwenkantrieben von PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Gehäusegrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für mehr Kontrolle eingesetzt werden. Diese Aktuatoren sind langlebig mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130). Der Standard-Temperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung, aber eine optionale FKM-Dichtung ist für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosive Umgebungen geeignet.

Ersatzteile

Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.

Kugelhahn BL2SA3-400

Betätigungselement: PALD-050-10-22

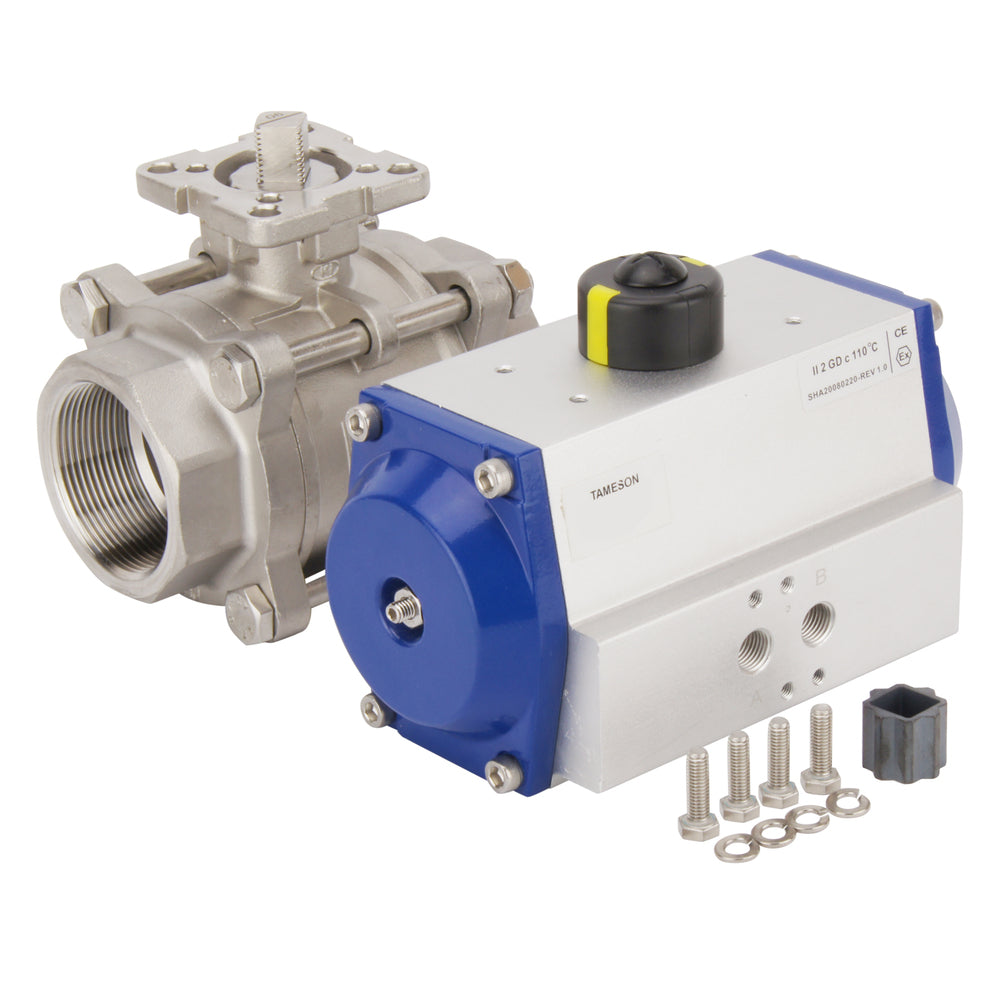

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
