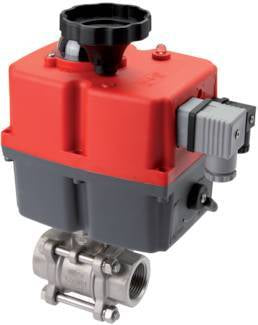

G4'' 24-240V AC/DC Modulierender 2-Wege-Edelstahl-Kugelhahn

Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 2-Wege-Kugelhahn angeboten. Er kann die Armatur in 34 Sekunden von 0-90 Grad drehen, bei einem Betriebsdrehmoment von 140 Nm (höheres Bremsmoment, siehe Handbuch). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat eine Einschaltdauer von 75 % und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA/0-10 V benötigt. Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann. Der Antrieb wird über den ISO 5211 F07 oder F10 Flansch (22 mm) auf den Kugelhahn montiert. Das 2-Wege-Edelstahlventil hat zwei Anschlussstellen G4". Das Medium fließt durch eine 100-mm-Bohrung (Kv-Wert von 1230 m3/h) und die Temperatur kann zwischen -20 - 180 °C bei 63 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Der Kugelhahn ist 3-teilig, so dass er auseinandergenommen und gründlich gereinigt werden kann. Das robuste Polyamid (PA)-Gehäuse des Aktuators verleiht dem Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

Pros:

• Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positionierungssystem (DPS) zur Positionierung des Ventils in einem Bereich von 0-90 Grad mit einem Steuersignal von 4-20 mA/0-10 V
• Er hat ein robustes IP67-Gehäuse
• Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann.
• Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
• Der Kugelhahn ist 3-teilig, so dass er auseinandergenommen und gründlich gereinigt werden kann.

Nachteile

• Der Antrieb ist nicht mit einer Batteriesicherheitsrückstellung (BSR) ausgestattet, kann aber bei Stromausfall manuell bedient werden
• Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer

Baureihe J4C

BL2SA3 Kugelhahn

Die Kugelhähne der Serie BL2SA3 sind zuverlässige 2-Wege-Kugelhähne mit einem Gehäuse aus Edelstahl. Die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien bis zu einem Druck von maximal 63 bar geeignet. Sie sind für Temperaturen zwischen -20 und 180 Grad Celsius geeignet und von der Größe G 1/4" bis G 4" erhältlich. Die Kugelhähne der Serie BL2SA3 haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F10), der die Montage eines Stellantriebes ermöglicht.

J4C Aktuator

Die elektrischen Hochspannungs-Ventilantriebe J4C des Herstellers J+J bieten eine beeindruckende Liste von Standardmerkmalen, zu denen der Schutz vor Schäden durch Überdrehmoment oder Kondensation gehört. Stellantriebe sind auch mit verschiedenen Optionen wie ausfallsicherem BSR (Battery Safety Return) oder modulierendem DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm.
Der ausfallsichere oder modulierende elektrische Stellantrieb J4C ist derselbe wie der standardmäßige ein- und ausschaltbare J4C-Stellantrieb, jedoch ist im Inneren des Stellantriebs ein BSR- und/oder ein DPS-Bausatz angebracht. Der ausfallsichere Stellantrieb J4C BSR kann auf "fail open" oder "fail closed" eingestellt werden. Der modulierende Stellantrieb J4C DPS kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.

Ersatzteile

Kugelhahn BL2SA3-400
Betätigungselement: V2S3X

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
