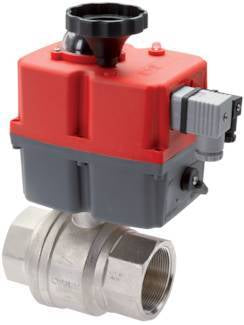

G4'' 24-240V AC/DC Modulierender 2-Wege-Kugelhahn aus Messing
Hinweis: Dieses Produkt ist abgekündigt
Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 2-Wege-Kugelhahn aus Messing angeboten. Für den Betrieb des Stellantriebs sind 24-240 V AC/DC erforderlich. Es handelt sich um einen modulierenden Antrieb mit digitalem Positionierungssystem (DPS). Der Kugelhahn hat zwei Anschlussstellen mit Innengewinde Rp4". Blende von 90 mm (Kv-Wert 860 m3/h), mittlerer Temperaturbereich von -20 - 120 °C und ein maximaler Druck von 20 bar. Das Polyamid (PA)-Gehäuse des Stellantriebs verleiht dem Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Zugelassen für Erd- oder Flüssiggas bei max. 5 bar und 60 °C (EN311 DVGW).
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 2-Wege-Kugelhahn angeboten. Er kann die Armatur in 13 Sekunden von 0-90 Grad drehen, bei einem Betriebsdrehmoment von 55 Nm (höheres Bremsmoment, siehe Handbuch). Er benötigt eine Versorgungsspannung von 24-240 V AC/DC, hat eine Einschaltdauer von 75 % und ist mit einer optischen Positionsanzeige auf der Oberseite des Geräts ausgestattet, um die Ventilposition deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA/0-10 V benötigt. Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann. Der Antrieb wird über den ISO 5211 F05 oder F07 Flansch (14 mm) auf den Kugelhahn montiert. Das 2-Wege-Messingventil hat zwei Anschlussstellen von Rp4". Das Medium fließt durch eine 90-mm-Bohrung (Kv-Wert von 860 m3/h) und die Temperatur kann zwischen -20 - 120 °C bei 20 bar liegen. Sie hat eine Spindeldichtung aus PTFE. Das robuste Polyamid (PA)-Gehäuse des Aktuators verleiht dem Gerät eine Schutzart von IP67 für eine Umgebungstemperatur von -20 bis 70 °C. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.
Pros:
- Zugelassen für Erd- oder Flüssiggas bei max. 5 bar und 60 °C (EN311 DVGW)
- Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positionierungssystem (DPS) zur Positionierung des Ventils in einem Bereich von 0-90 Grad mit einem Steuersignal von 4-20 mA/0-10 V
- Er hat ein robustes IP67-Gehäuse
- Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann.
- Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
Nachteile
- Der Antrieb ist nicht mit einer Batteriesicherheitsrückstellung (BSR) ausgestattet, kann aber bei Stromausfall manuell bedient werden
- Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer
Baureihe J4C
BL2BA Kugelhahn
Die Kugelhähne der Serie BL2BA sind zuverlässige 2-Wege-Kugelhähne mit einem Messinggehäuse. Die Kugel ist aus hartverchromtem Messing und die Ventilsitze sind aus PTFE/FKM gefertigt. Das Ventil ist für verschiedene Medien wie Wasser, Öl oder Luft bis zu einem maximalen Druck von 20 - 40 bar je nach Durchmessergröße (G 1/4" - G 4") geeignet. Geeignet für Temperaturen zwischen -20 und 160 Grad Celsius. Bei korrosiven oder aggressiven Medien ist ein Ventil aus PVC oder Edelstahl besser geeignet. Die Kugelhähne der Serie BL2BA haben alle einen ISO 5211 Top-Flansch (von F03 bis max. F07), der die Montage eines Stellantriebes ermöglicht.
J4C Aktuator
Die elektrischen Hochspannungs-Ventilantriebe J4C des Herstellers J+J bieten eine beeindruckende Liste von Standardmerkmalen, zu denen der Schutz vor Schäden durch Überdrehmoment oder Kondensation gehört. Stellantriebe sind auch mit verschiedenen Optionen wie ausfallsicherem BSR (Battery Safety Return) oder modulierendem DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm.
Der ausfallsichere oder modulierende elektrische Stellantrieb J4C ist derselbe wie der standardmäßige ein- und ausschaltbare J4C-Stellantrieb, jedoch ist im Inneren des Stellantriebs ein BSR- und/oder ein DPS-Bausatz angebracht. Der ausfallsichere Stellantrieb J4C BSR kann auf "fail open" oder "fail closed" eingestellt werden. Der modulierende Stellantrieb J4C DPS kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.
Ersatzteile
Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.Kugelhahn BL2BA-400
Betätigungselement: V2S4P
Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
