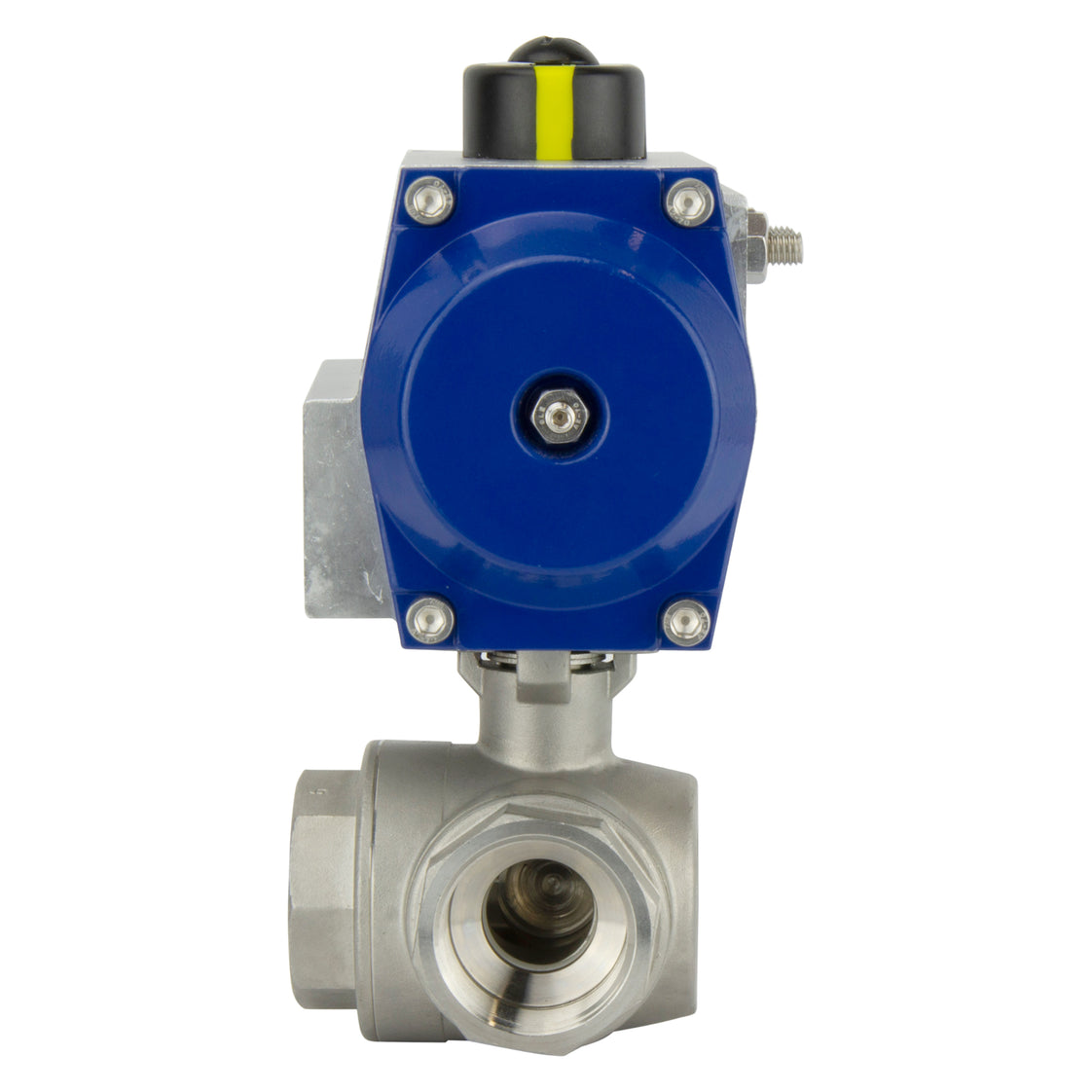

G4'' 3-Wege T-Port Kugelhahn Aus Edelstahl Doppelt Wirkend - BL3SA

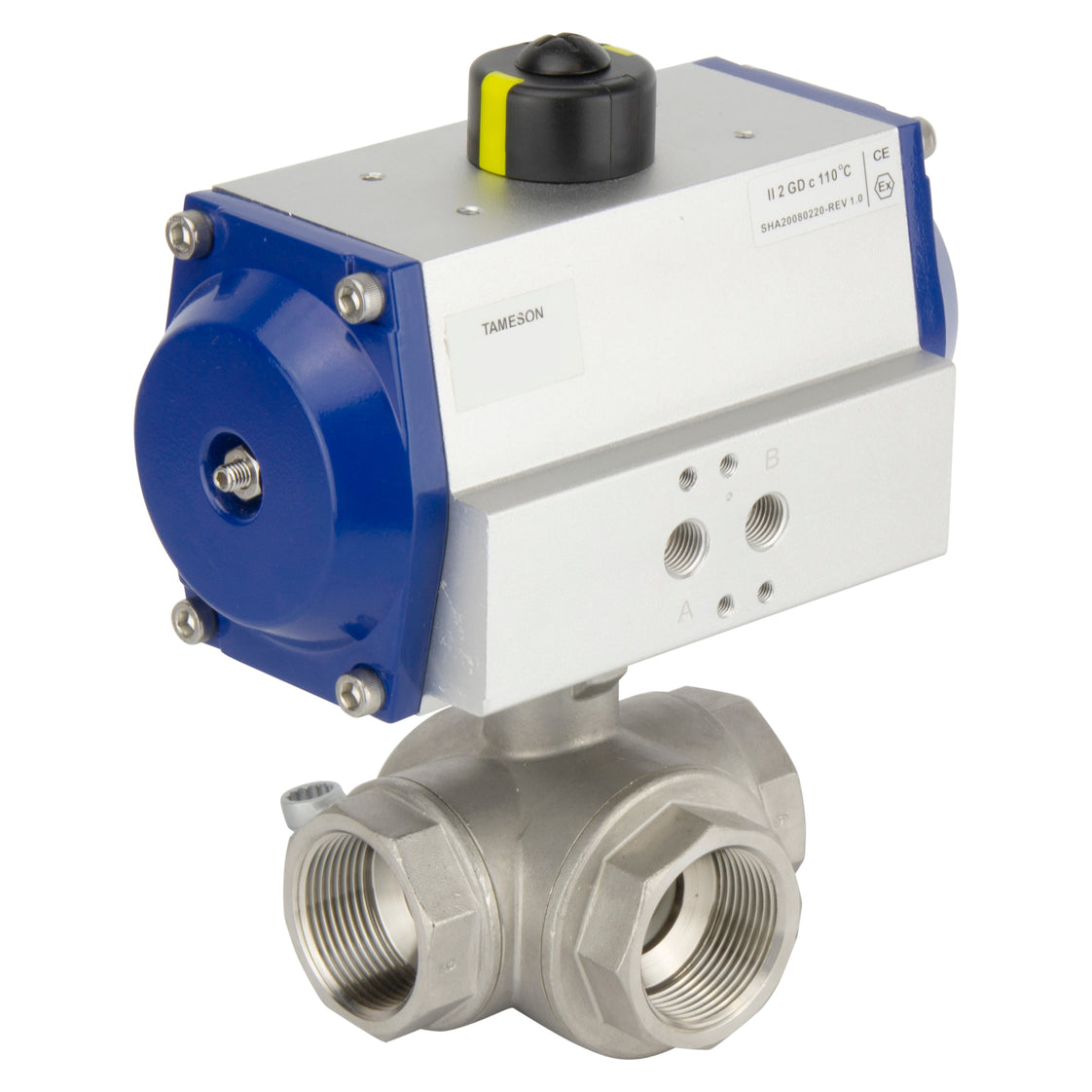

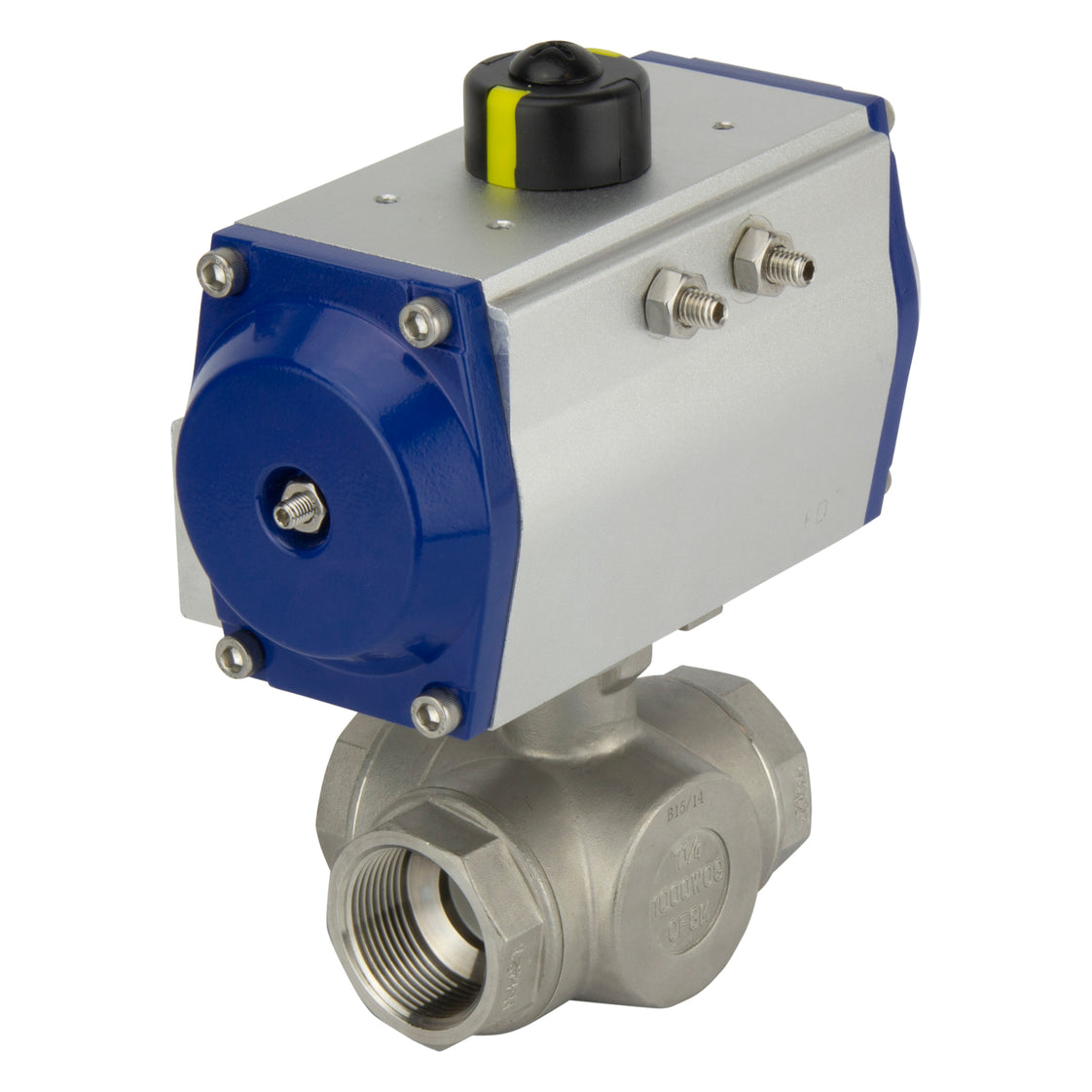

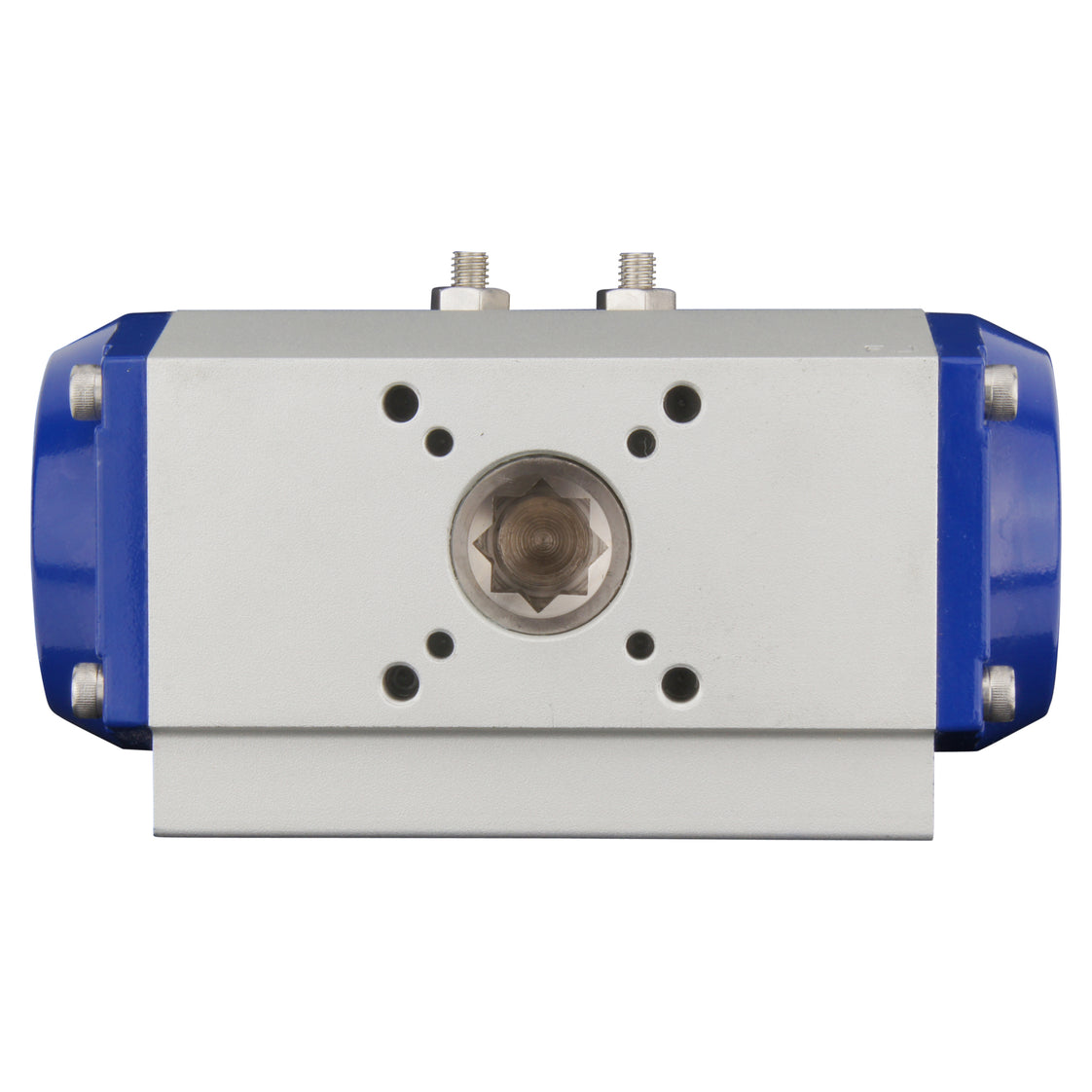

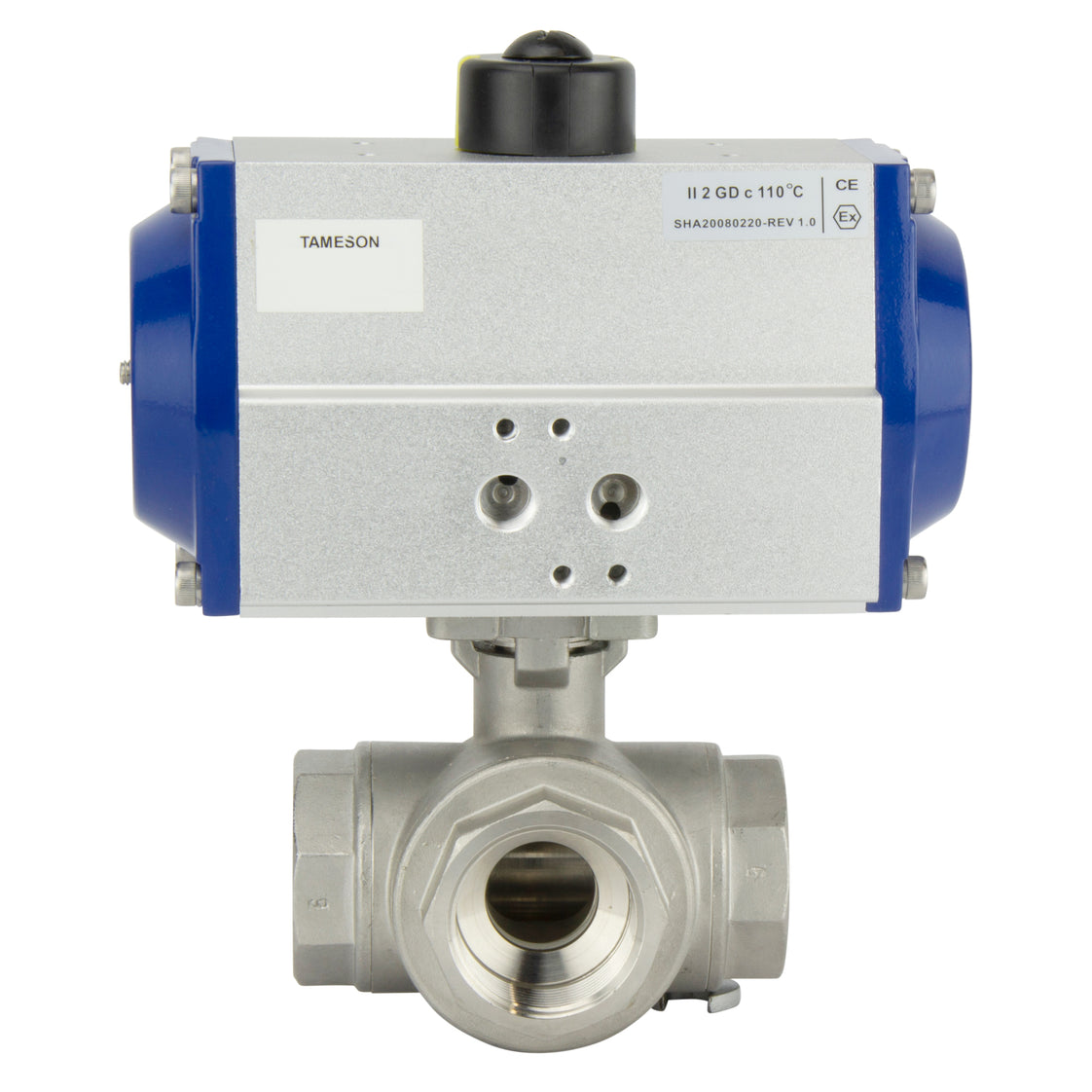

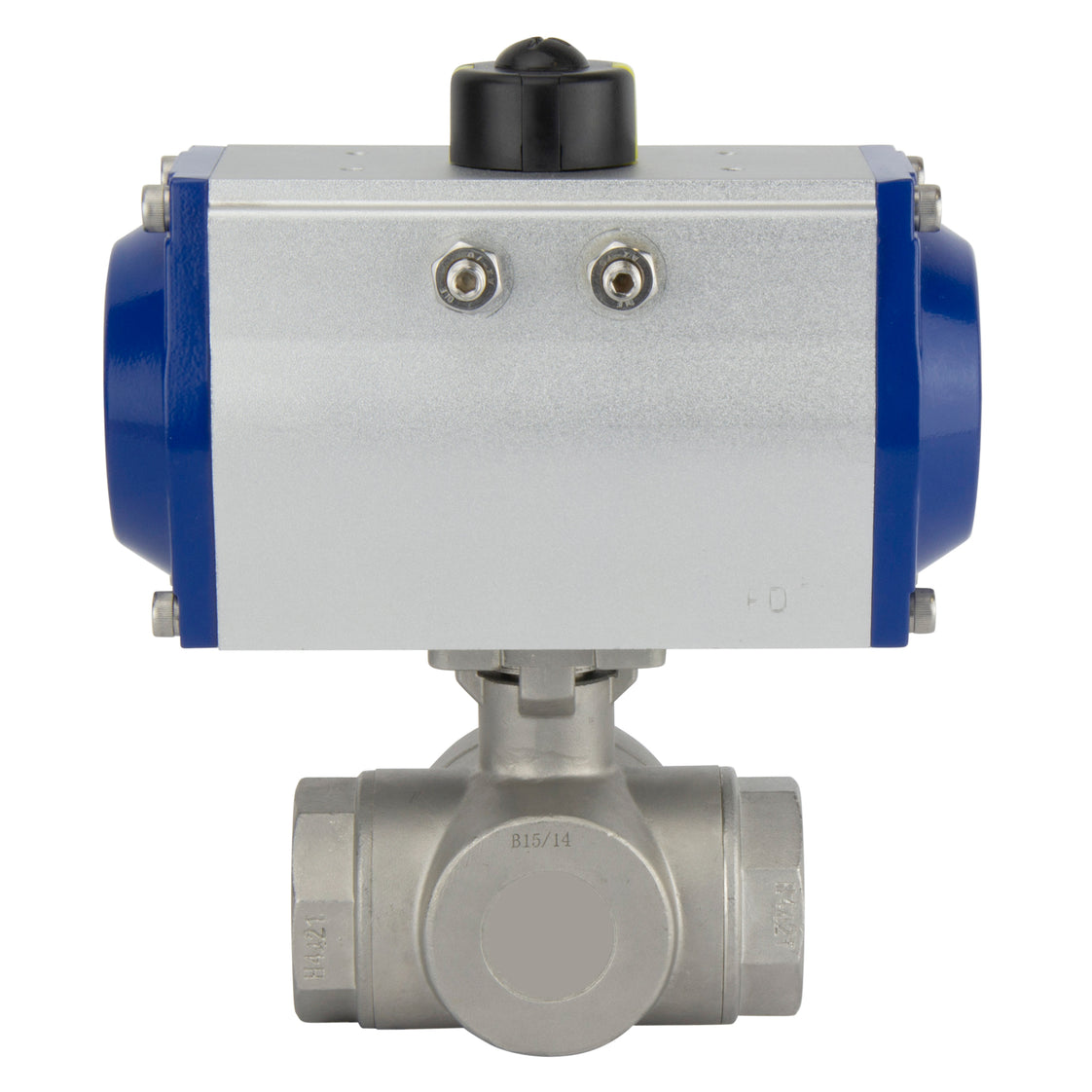

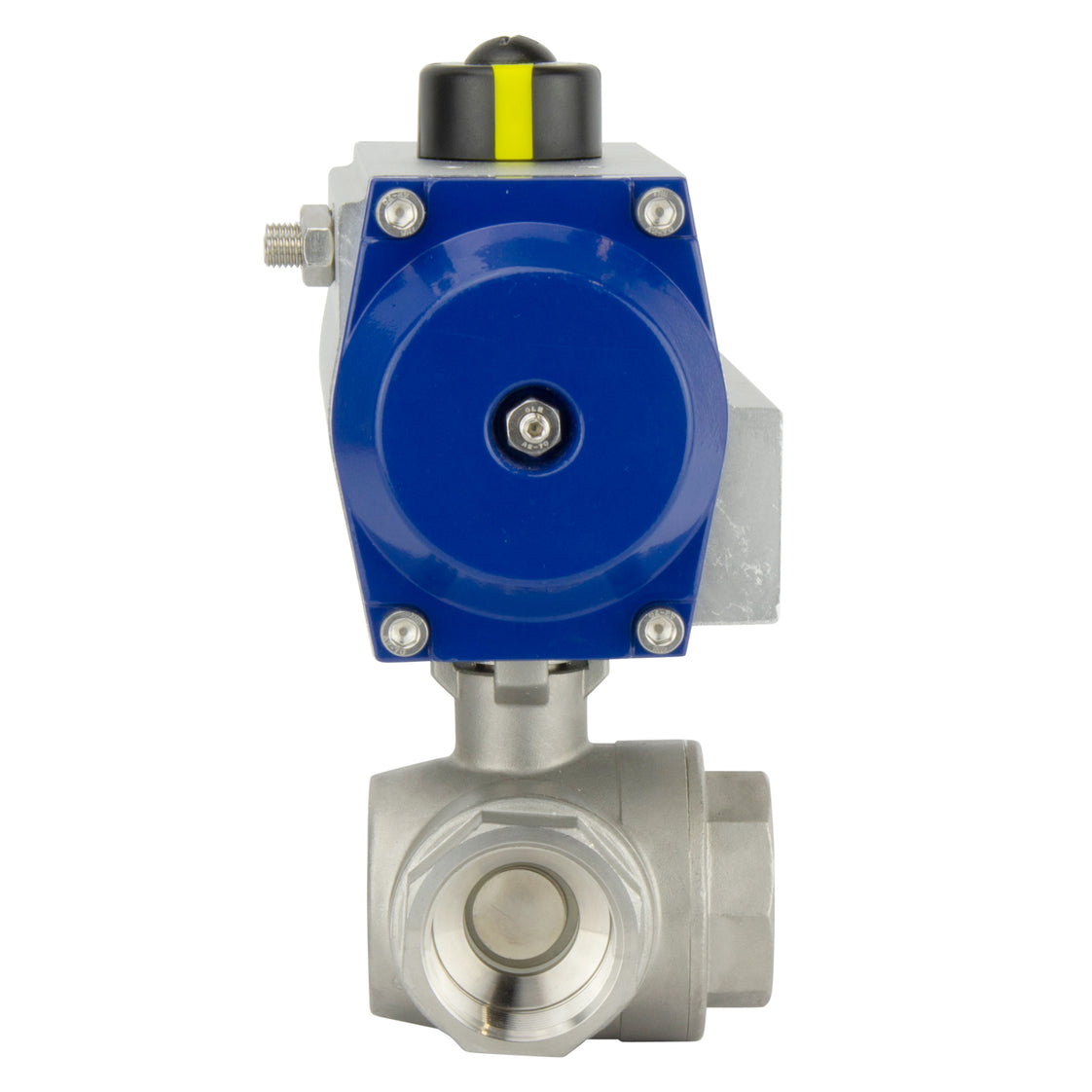

Dieser pneumatisch gesteuerte 3-Wege Kugelhahn (T-Port) ermöglicht eine Erhöhung der Automatisierung in Ihrem System im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 75 mm und ist geeignet für Flüssigkeiten und Gase von -20 bis 180°C. Der pneumatische Aktuator kann 74 Nm Drehmoment bei 6 bar erzeugen, hat jedoch ein Betriebsdruck von 2.5-10 bar. Das Ventil hat G 4 Zoll Gewindeanschlüsse. Der Aktuator ist federöffnend mit einem zuverlässigen Aluminium-Ritzel- und Zahnradbetrieb. Der Aktuator hat ein eloxiertes Aluminiumgehäuse und eine Aluminiumabdeckung, während der Kugelhahn ein Edelstahlgehäuse und eine PTFE-Dichtung hat. Der maximale Medien Druck beträgt 40 bar. Der Aktuator hat G1/4 Anschlüsse für die Luftzufuhr und -rückführung. Wir empfehlen, ein 1/4" Namur Magnetventil direkt auf den Aktuator zu montieren, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass 1/4 sich auf die Namur-Größe des Ventils bezieht, nicht auf die Anschlussgröße. Außerdem kann eine Positionskontrolle oder eine Endschalterbox oben auf dem Aktuator gemäß VDI/VDE 3845 montiert werden. Der Aktuator ist über die ISO 5211 F07 Flansch (17 mm) am Kugelhahn montiert. Die Montage ist ATEX-zertifiziert (EX II 2GD c) und kann daher in potenziell explosiven Umgebungen verwendet werden.

Vorteile:

• Möglichkeit, ein Namur Magnetventil direkt zu montieren, um Fittings und Rohre zu reduzieren.
• Mechanischer Indikator oben zeigt die Position des Ventils an.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Niedrigere Investitionskosten als eine elektrische Version.
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt im Falle eines Luft- oder Stromausfalls in die Ausgangsposition zurück.
• Kann mit einer Endschalterbox ausgestattet werden.

Nachteile:

• Einfachwirkend bietet weniger Kontrolle als doppeltwirkende Aktuatoren.
• Es erfordert ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher im Vergleich zu elektrischen Aktuatoren, aber die Anfangsinvestition ist niedriger.

PAL-BL3SA Serie

BL3SA

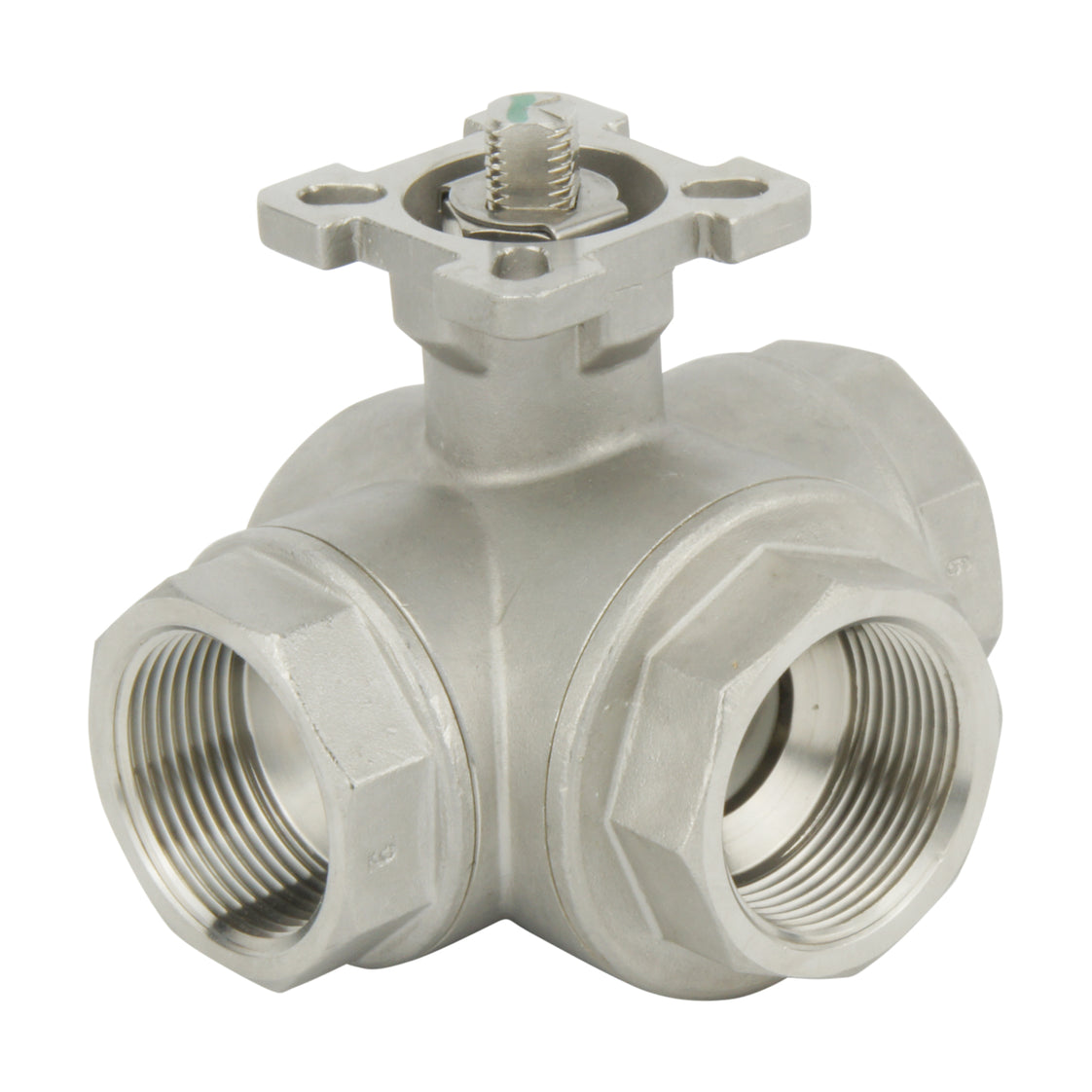

Die BL3SA Serie Kugelhähne sind zuverlässige 3-Wege Kugelhähne mit einem L-Port oder T-Port. Das Gehäuse besteht aus Edelstahl, die Kugel ist ebenfalls aus Edelstahl und die Ventilsitze sind aus PTFE/FKM. Das Ventil ist geeignet für verschiedene aggressive und korrosive Medien bis zu einem Maximum von 63 bar. Geeignet für Temperaturen zwischen -20 und 180 Grad Celsius und erhältlich von Größe G 1/4" bis G 4". Kugelhähne der BL3SA Serie haben alle eine ISO 5211 Oberflansch (von F03 bis max. F10), was die Montage eines Aktuators ermöglicht.

PAL

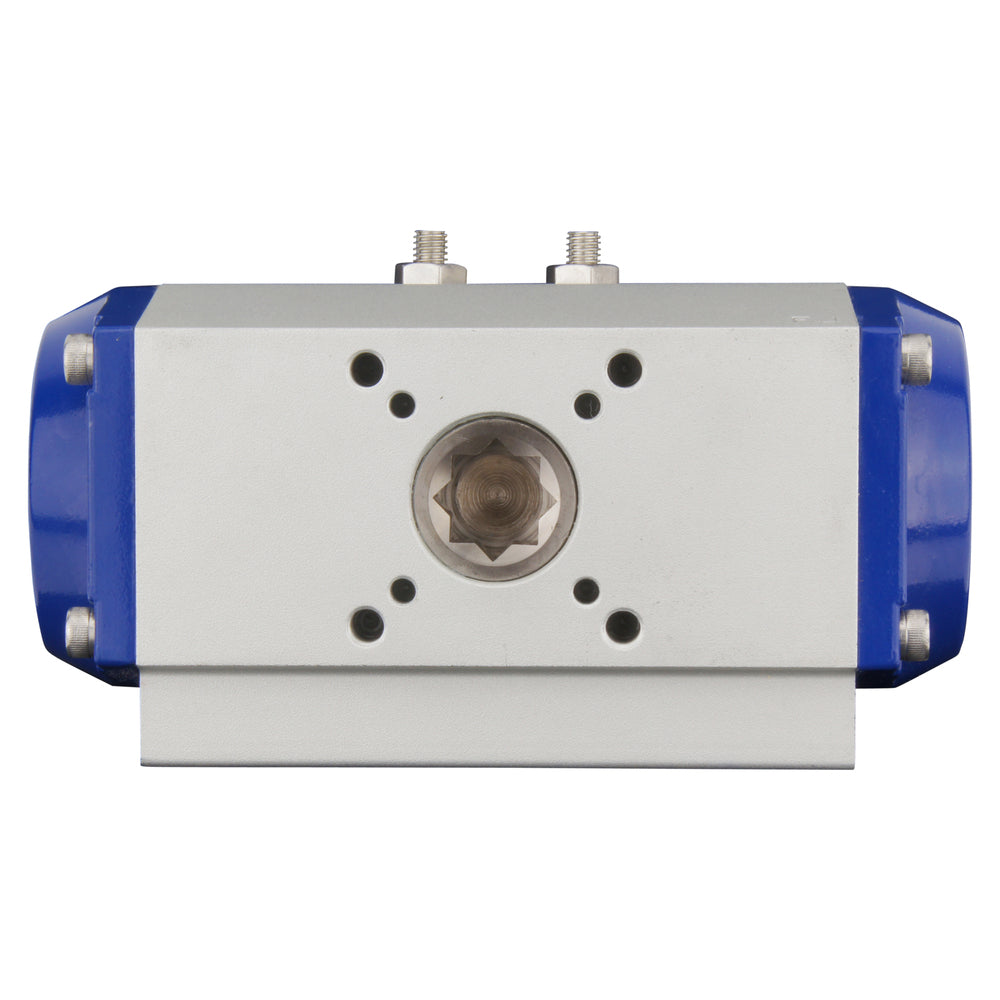

Die PAL Vierteldreh-Pneumatikaktoren ermöglichen es Ihnen, Kugel- oder Absperrklappen mit Druckluft zu steuern. Sie bieten eine zuverlässige und robuste Lösung zur Automatisierung größerer Ventile zu niedrigeren Investitionskosten als elektrische Aktuatoren. Sie werden auf Vierteldrehventilen mit einem ISO 5211 Oberflansch (von F03 bis F12) montiert. Mit 8 verschiedenen Gehäusegrößen erzeugen sie ein Drehmoment von 7,4 Nm bis 802 Nm (doppeltwirkend) bzw. 4,5 Nm bis 251 Nm (einfachwirkend) bei 6 bar.. Entworfen mit einem zuverlässigen Aluminium-Ritzel- und Zahnradbetrieb und so konzipiert, dass sie entweder einfachwirkend (federoffen oder federgeschlossen) oder doppeltwirkend für mehr Kontrolle sind. Diese Aktuatoren sind langlebig mit einem eloxierten Aluminiumgehäuse und entweder einer Acetalharzabdeckung (Größen 1-6) oder einer Aluminiumabdeckung (Größen 12-130). Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung, aber eine optionale FKM-Dichtung ist verfügbar für eine erhöhte maximale Temperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130). Alle Ventile haben eine 1/4" Namur-Schnittstelle gemäß VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Aktuator ist dank der ATEX (EX II 2GD c) Zertifizierung für explosive Umgebungen geeignet.

Ersatzteile

Kugelhahn: BL3SAT-200

Aktuator: PALD-050-07-17

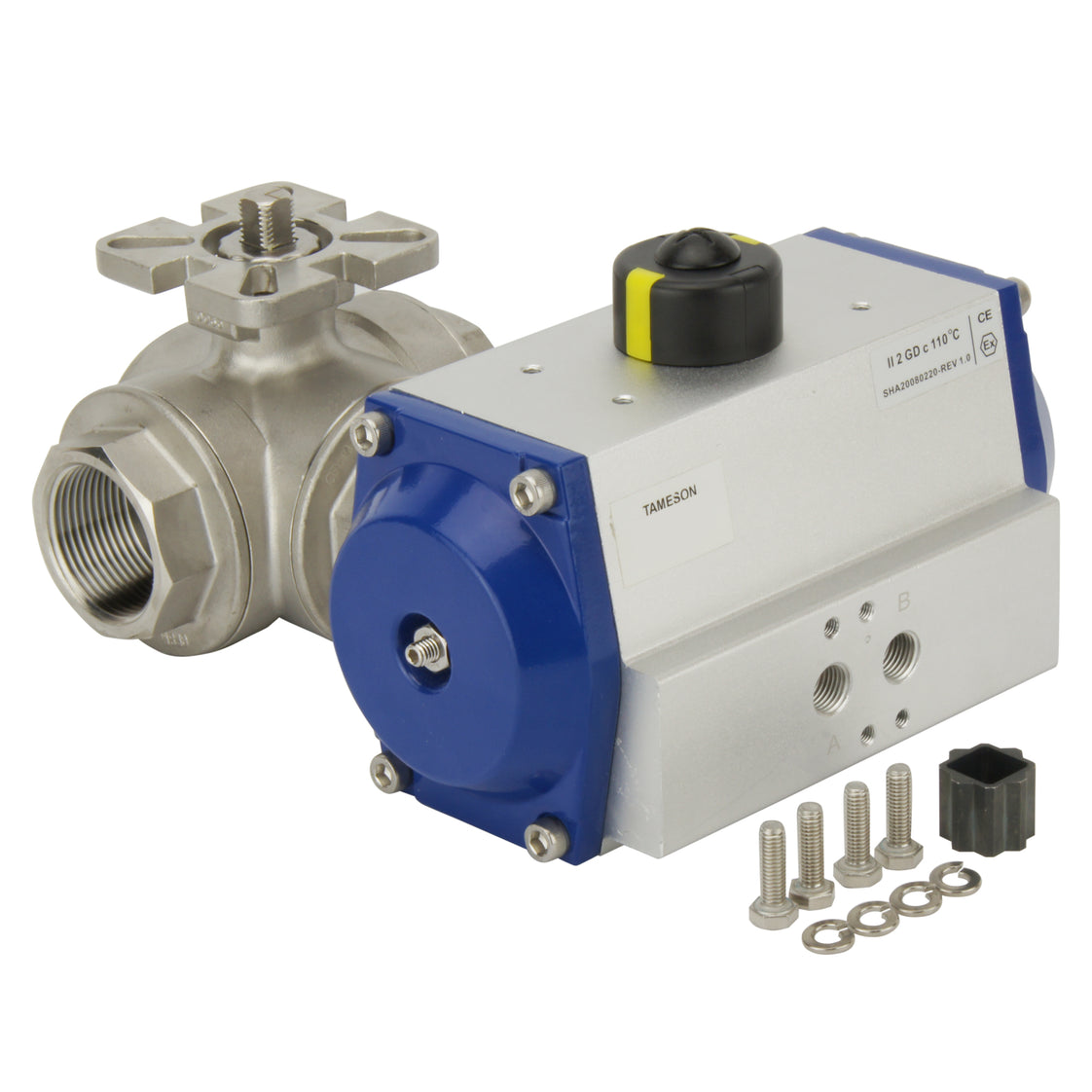

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit den erforderlichen Montagematerialien.
