Glycerin-Manometer G1/2 Anschluss hinten 0 bis 600 bar 100mm WIKA
Glycerin-gefülltes Tafelmanometer, 0 bis 600 bar (≈8700 psi) mit 10-bar-Skalenteilung. Genauigkeitsklasse 1: max. Fehler ±6 bar. 100 mm Edelstahlgehäuse, G 1/2 exzentrischer Rückseitenanschluss, Doppelskala bar/psi, IP65. Messglied aus Edelstahl 1.4404 (316L). Befestigungswinkel im Lieferumfang.
- Regulärer Preis
- €203,84
- Regulärer Preis
- €171,29
Beschreibung

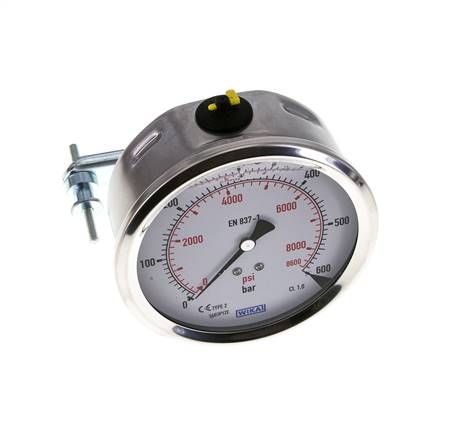

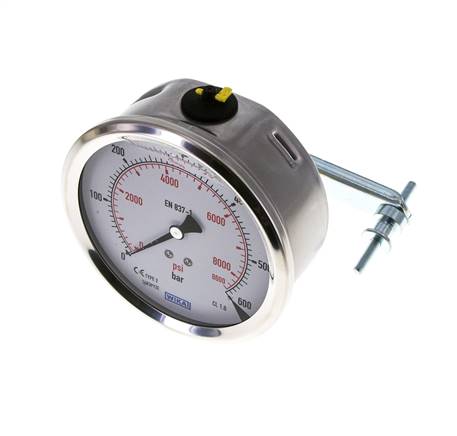

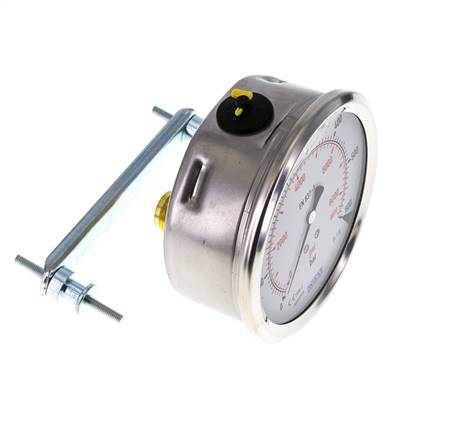

Glycerin-gefülltes Manometer für die Tafelmontage, 0 bis 600 bar (≈8700 psi) mit 10-bar-Skalenteilung. Genauigkeitsklasse 1 bedeutet ±1 % der Messspanne, der max. Fehler beträgt also ±6 bar über das gesamte Zifferblatt. Bei ruhendem Druck sollte der Betriebsdruck bei höchstens 450 bar (75 % des Skalenendwerts) liegen. Bei pulsierendem Druck sollte er bei höchstens 400 bar (2/3 des Skalenendwerts) liegen. Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Messglied aus Edelstahl 1.4404 (316l) und Anschluss aus Messing. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/2 Gewinde an der Rückseite (exzentrisch) hat einen Zentrierzapfen für einen Profildichtring. 100 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.
Vorteile:
- Bereich 0 bis 600 bar, ±6 bar max. Fehler (Klasse 1)
- Glycerinfüllung gegen Vibrationen und Pulsationen
- 100 mm Edelstahlgehäuse, IP65
- Doppelskala in bar und psi

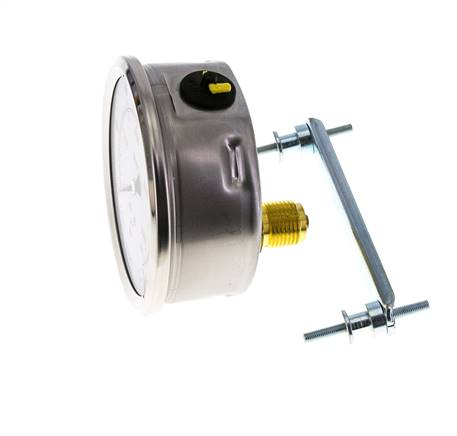

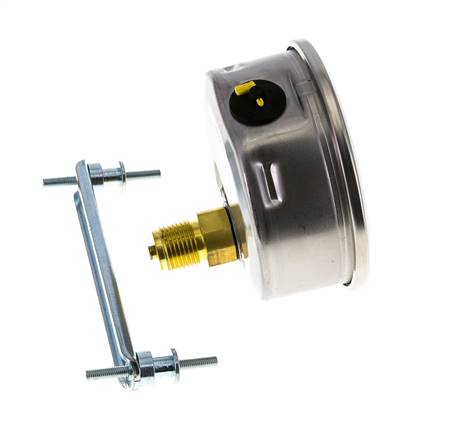

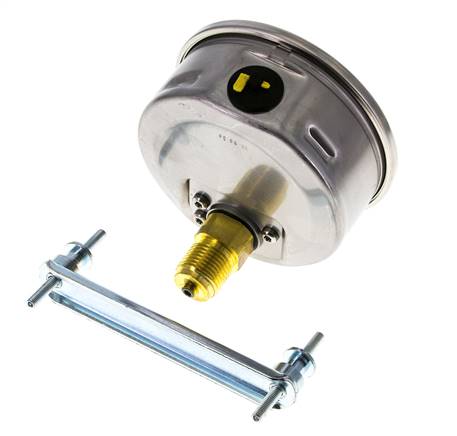

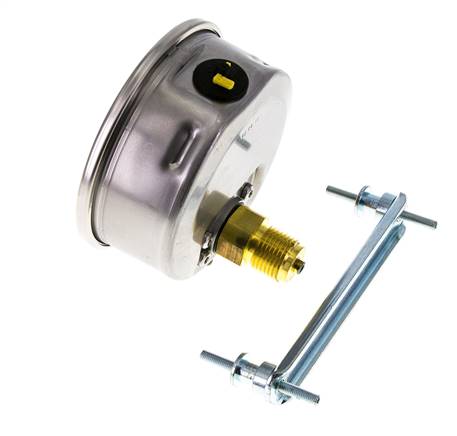

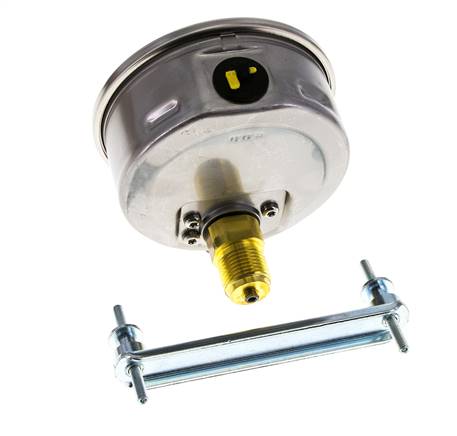

- G 1/2 Rückseitenanschluss, Befestigungswinkel im Lieferumfang
Nachteile:
- Anschluss aus Messing, nicht für aggressive Medien
- Nicht geeignet für den Einsatz über 60 °C oder unter -20 °C
Serie:
Glycerin-gefüllte Tafelmanometer mit Edelstahlgehäuse 1.4301, 63 mm oder 100 mm Zifferblatt und Schutzart IP65. Bereiche von -1 bis 0 bar (Vakuum) bis zu 0 bis 1000 bar. Die 63-mm-Manometer haben einen zentrischen G 1/4 Rückseitenanschluss und Genauigkeitsklasse 1,6. Die 100-mm-Manometer haben einen exzentrischen G 1/2 Rückseitenanschluss und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messglied aus Kupferlegierung. Messglied aus Edelstahl 1.4404 (316L) ab 400 bar bei 63-mm-Manometern und ab 100 bar bei 100-mm-Manometern. Klares Kunststofffenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
