Glycerin-Manometer G1/4 Anschluss hinten 0 bis 0,6 bar 63mm

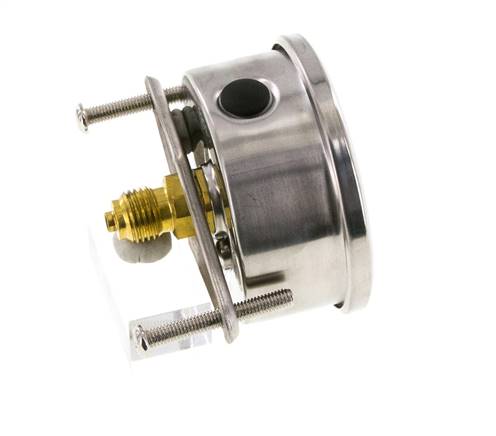

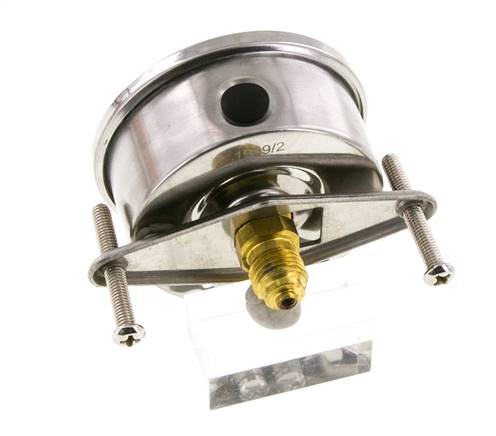

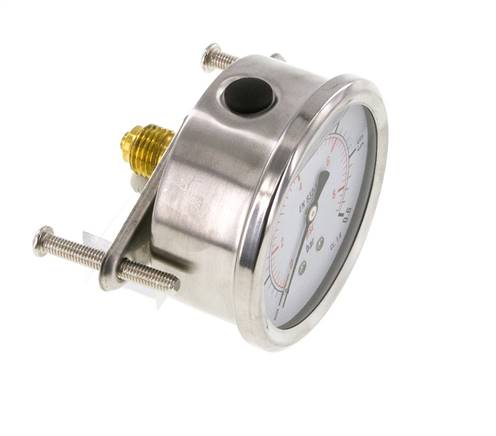

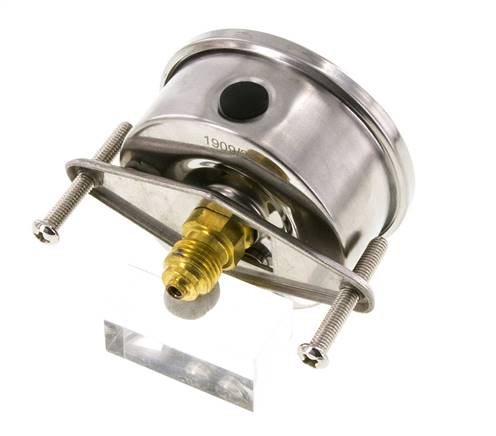

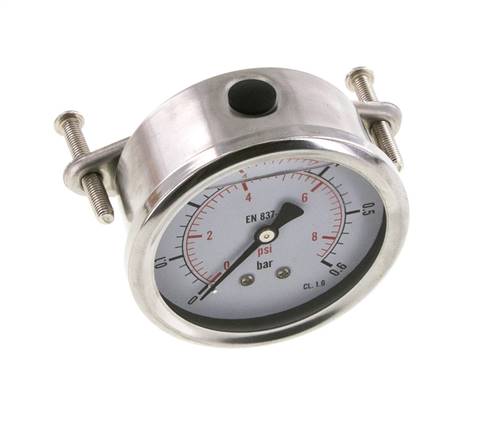

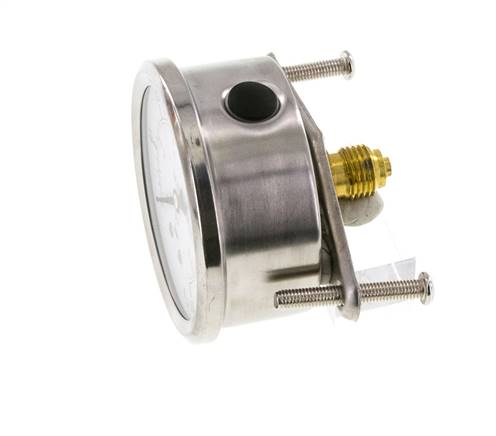

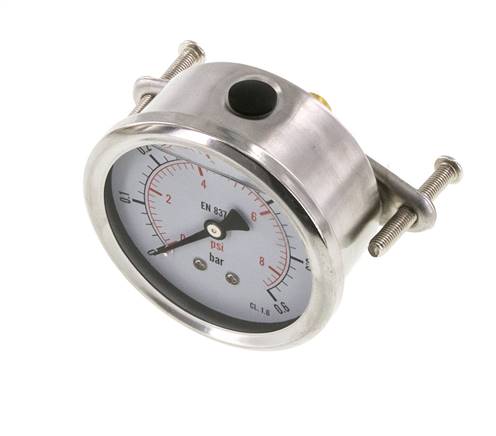

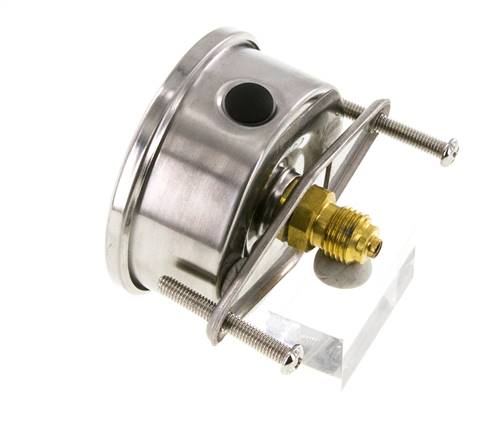

Glycerin-gefülltes Manometer für den Schalttafeleinbau, 0 bis 0,6 bar (≈8,7 psi) mit Skalenteilung von 0,02 bar. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also ±0,01 bar über die gesamte Skala. Bei ruhender Belastung sollte der Betriebsdruck höchstens 0,44 bar betragen (75% des Skalenendwerts). Bei pulsierender Belastung sollte er höchstens 0,39 bar betragen (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Anzeige bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drossel im Anschluss dämpft Druckstöße. Messelement und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4 Gewinde auf der Rückseite in der Mitte hat einen Zentrierbund für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 0,6 bar, ±0,01 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
• Nicht für den Einsatz über 60 °C oder unter -20 °C geeignet

Serie:

Glycerin-gefüllte Einbaumanometer mit Edelstahlgehäuse 1.4301 und 63 mm Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. G 1/4 zentraler Rückseitenanschluss aus Kupferlegierung, mit Zentrierbund für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drossel, die Druckstöße dämpft. Polycarbonat-Sichtscheibe, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
