Glycerin-Manometer G1/4 Anschluss hinten 0 bis 10 bar 63mm

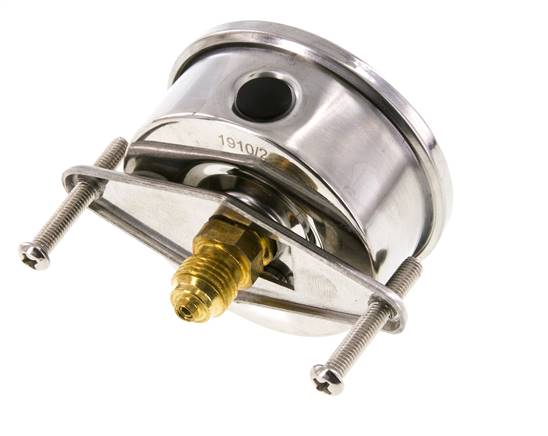

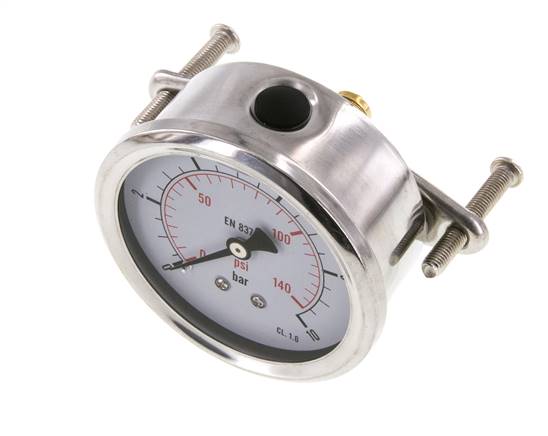

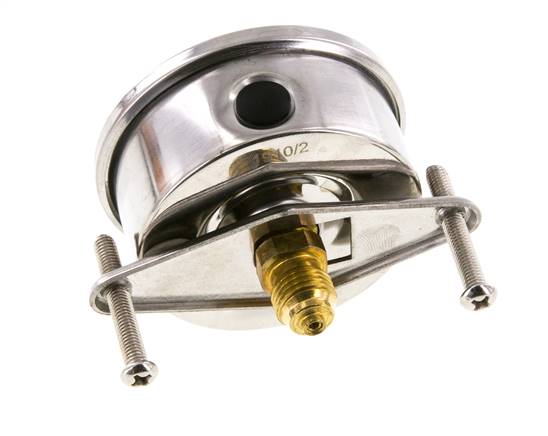

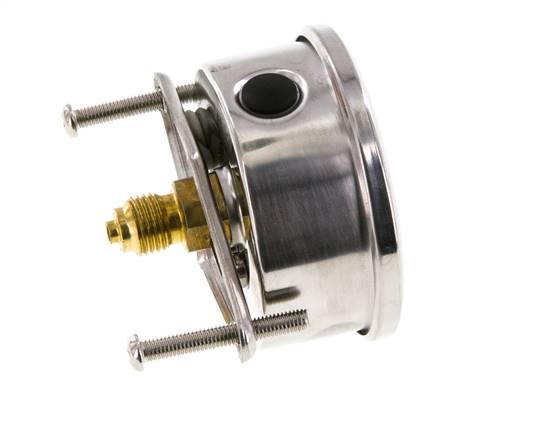

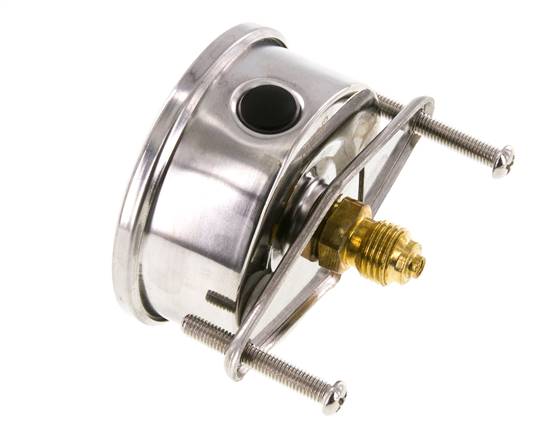

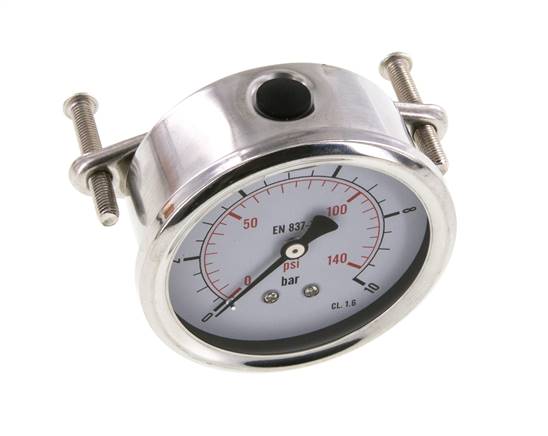

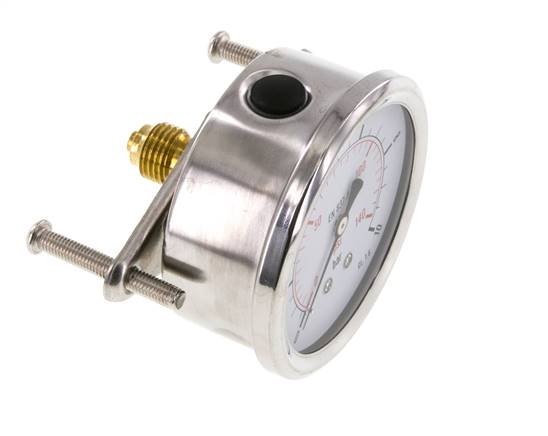

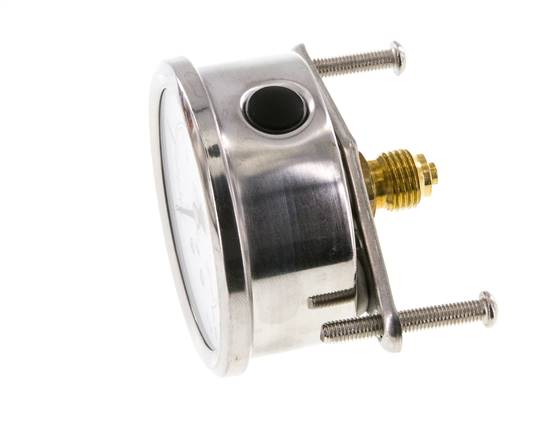

Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 10 bar (≈150 psi) mit 0,5-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6 % des Messbereichs, der max. Fehler beträgt also ±0,16 bar über die gesamte Skala. Bei ruhender Belastung sollte der Betriebsdruck bei oder unter 7,5 bar (75 % des Skalenendwerts) liegen. Bei pulsierender Belastung sollte er bei oder unter 6,6 bar (2/3 des Skalenendwerts) liegen. Die Glycerinfüllung dämpft den Zeiger, sodass die Skala auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drossel im Anschluss dämpft Druckstöße. Messelement aus Kupferlegierung und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4-Gewinde an der zentrischen Rückseite hat einen Zentrieransatz für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 10 bar, ±0,16 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
• Nicht für den Einsatz über 60 °C oder unter -20 °C geeignet

Serie:

Glyceringefüllte Einbaumanometer mit Edelstahlgehäuse 1.4301 und 63-mm-Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. G 1/4 Rückanschluss zentrisch aus Kupferlegierung, mit Zentrieransatz für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drossel, die Druckstöße dämpft. Polycarbonat-Sichtfenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
