Glycerin-Manometer G1/4 Anschluss hinten 0 bis 100 bar 63mm

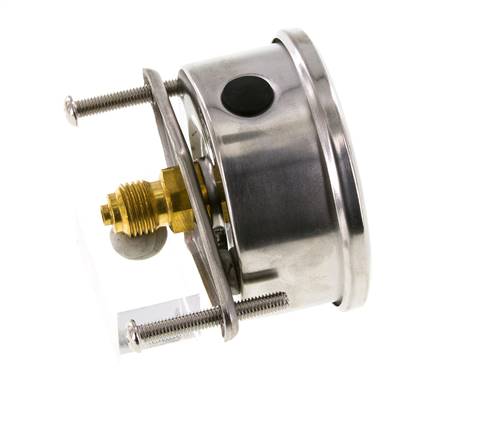

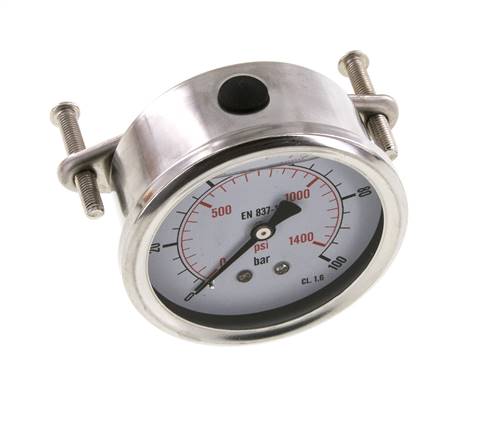

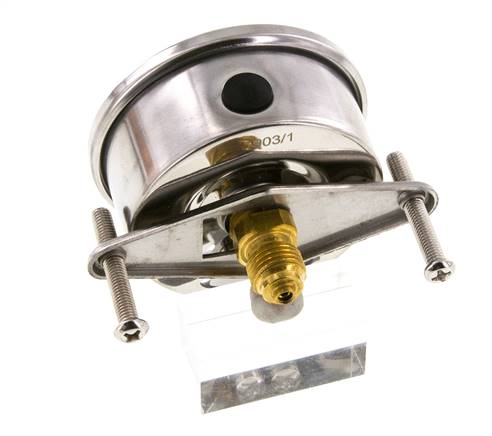

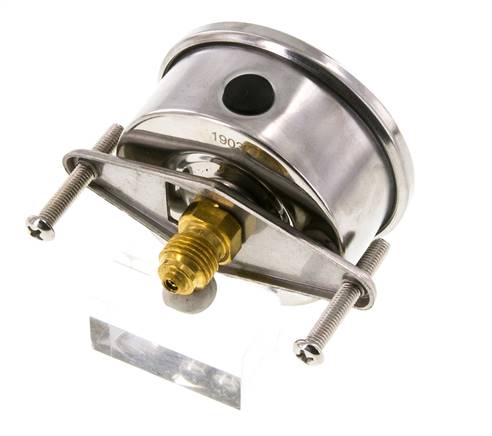

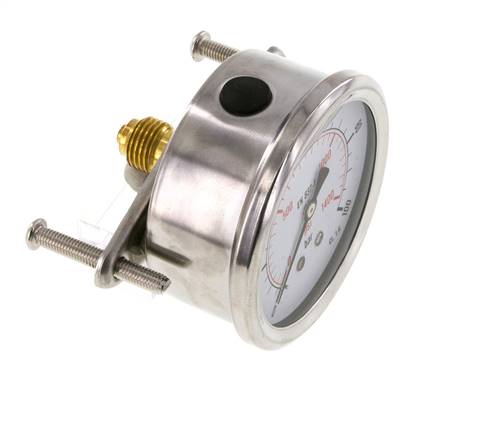

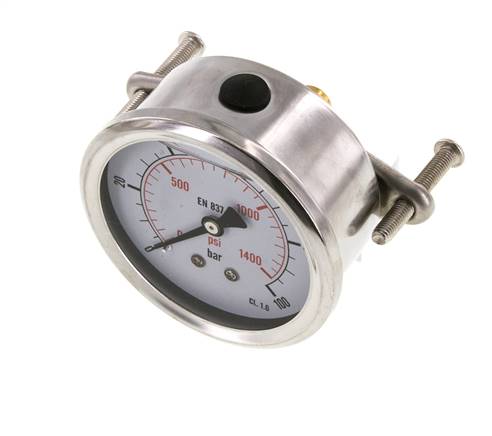

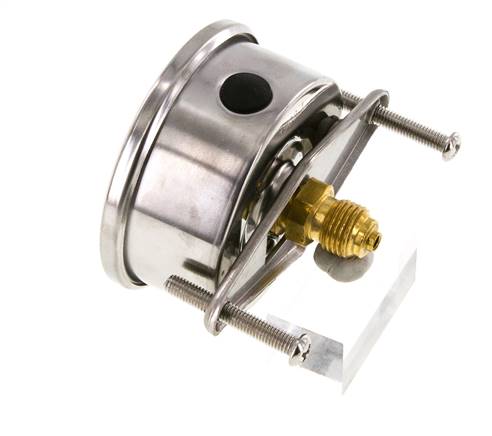

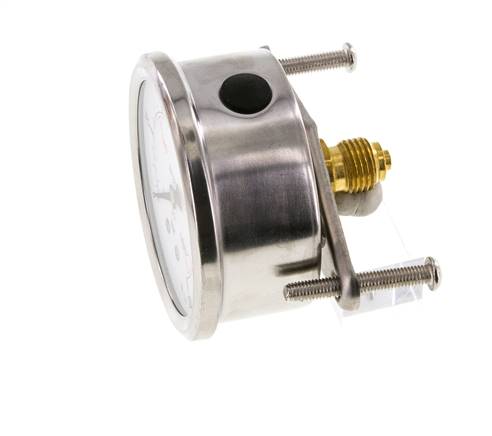

Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 100 bar (≈1500 psi) mit 5-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also über die gesamte Skala ±1,6 bar. Halten Sie bei ruhendem Druck den Betriebsdruck bei oder unter 75 bar (75% des Skalenendwerts). Halten Sie bei schwellendem Druck den Betriebsdruck bei oder unter 66 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Skala bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drossel im Anschluss dämpft Druckstöße. Messelement und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4 Gewinde am zentrischen Rückanschluss hat einen Zentrierbund für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 100 bar, ±1,6 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glyceringefüllte Schalttafel-Manometer mit Edelstahlgehäuse 1.4301 und 63 mm Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. Zentrischer G 1/4 Rückanschluss aus Kupferlegierung, mit Zentrierbund für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drossel, die Druckstöße dämpft. Polycarbonatfenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
