Glycerin-Manometer G1/4 Anschluss hinten 0 bis 100 bar 63mm WIKA

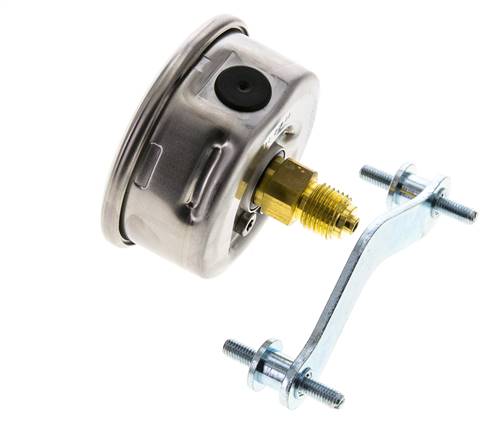

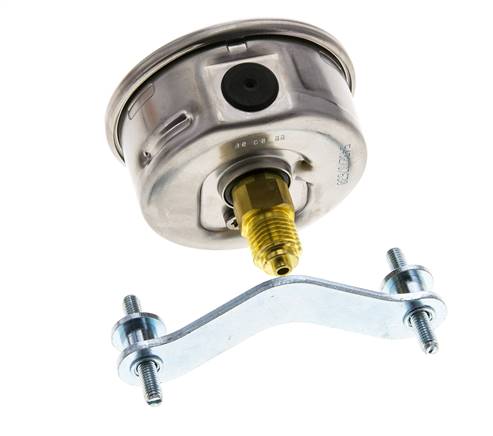

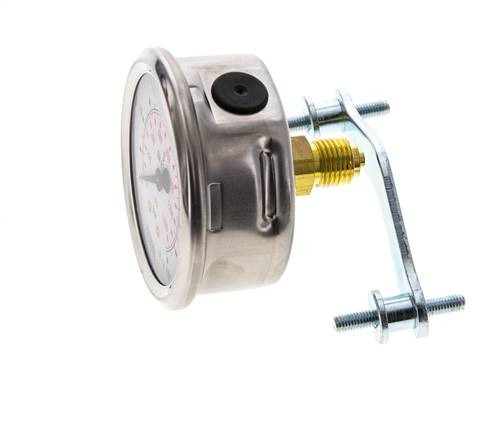

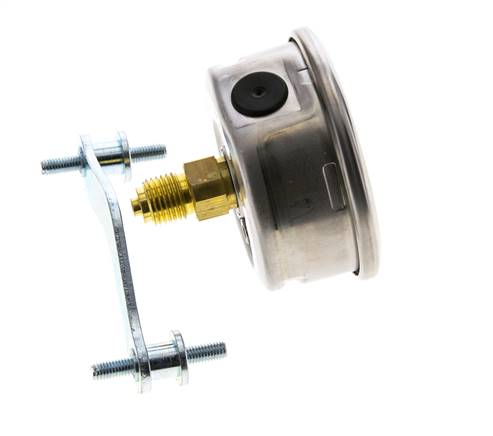

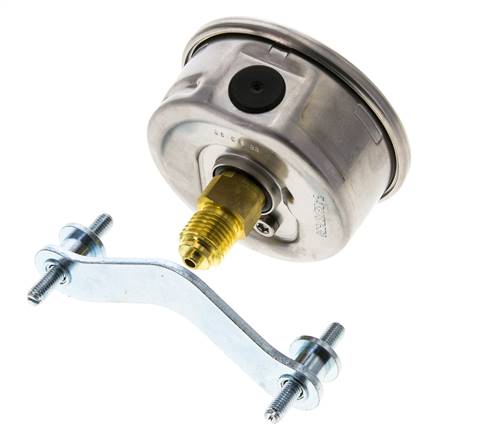

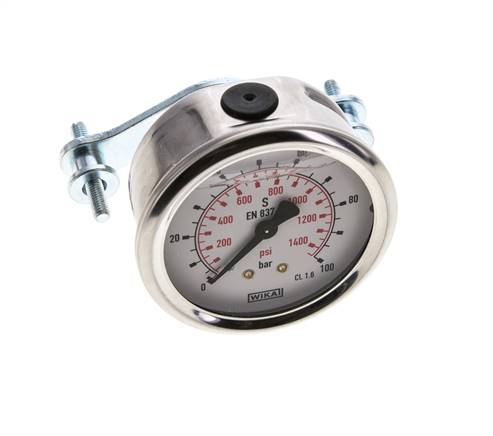

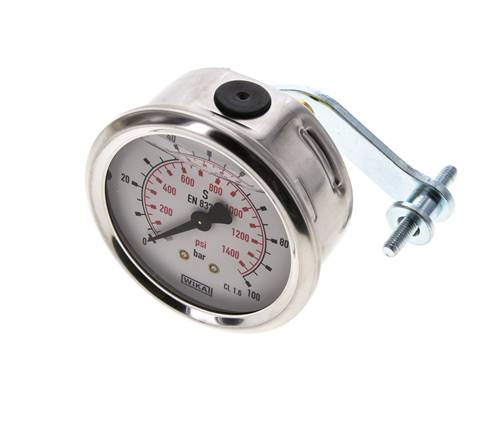

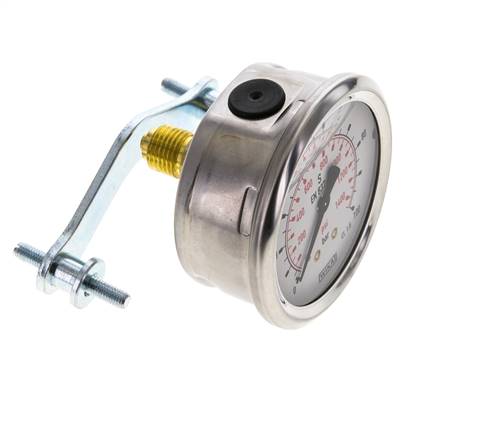

Glyceringefülltes Einbaumanometer, 0 bis 100 bar (≈1500 psi) mit 5-bar-Skalenteilung. Genauigkeitsklasse 1,6: max. Fehler ±1,6 bar. 63 mm Edelstahlgehäuse, G 1/4 Rückanschluss zentrisch, Doppelskala bar/psi, IP65. Messelement aus Kupferlegierung. Befestigungswinkel im Lieferumfang enthalten.
- Regulärer Preis
- €60,54
- Regulärer Preis
- €50,87
Beschreibung
Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 100 bar (≈1500 psi) mit 5-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6 % des Messbereichs, der max. Fehler beträgt also ±1,6 bar über die gesamte Skala. Bei ruhender Belastung sollte der Betriebsdruck bei oder unter 75 bar (75 % des Skalenendwerts) liegen. Bei pulsierender Belastung sollte er bei oder unter 66 bar (2/3 des Skalenendwerts) liegen. Die Glycerinfüllung dämpft den Zeiger, sodass die Skala auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Messelement aus Kupferlegierung und Anschluss aus Messing. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4-Gewinde an der zentrischen Rückseite hat einen Zentrieransatz für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.
Vorteile:
- Bereich 0 bis 100 bar, ±1,6 bar max. Fehler (Klasse 1,6)
- Glycerinfüllung gegen Vibrationen und Pulsationen
- 63 mm Edelstahlgehäuse, IP65
- Doppelskala in bar und psi
- G 1/4 Rückanschluss, Befestigungswinkel im Lieferumfang enthalten
Nachteile:
- Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
- Nicht für den Einsatz über 60 °C oder unter -20 °C geeignet
- 63 mm Zifferblatt; zum Ablesen aus der Entfernung die 100-mm-Ausführung wählen
Serie:
Glyceringefüllte Einbaumanometer mit Edelstahlgehäuse 1.4301, 63-mm- oder 100-mm-Zifferblatt und Schutzart IP65. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar. Die 63-mm-Manometer haben einen G 1/4 Rückanschluss zentrisch und Genauigkeitsklasse 1,6. Die 100-mm-Manometer haben einen G 1/2 Rückanschluss exzentrisch und Genauigkeitsklasse 1,0. Anschluss aus Messing und Messelement aus Kupferlegierung. Messelement aus Edelstahl 1.4404 (316L) über 400 bar bei 63-mm-Manometern und ab 100 bar bei 100-mm-Manometern. Klares Kunststoffsichtfenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). -20 bis 60 °C. Auch mit NPT Gewinde erhältlich.
