Glycerin-Manometer G1/4 Anschluss hinten 0 bis 16 bar 63mm

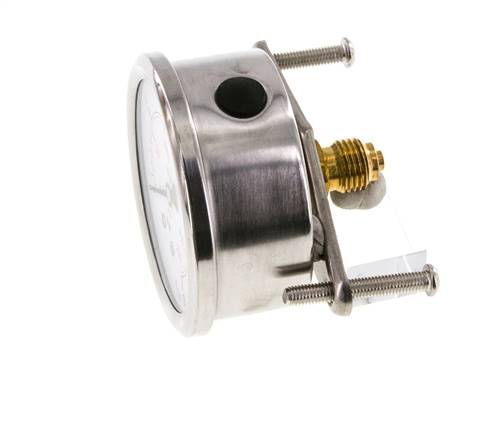

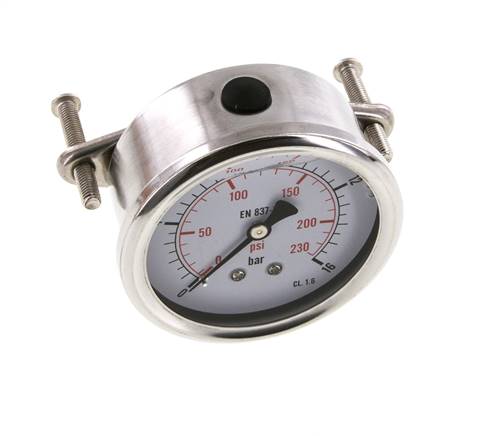

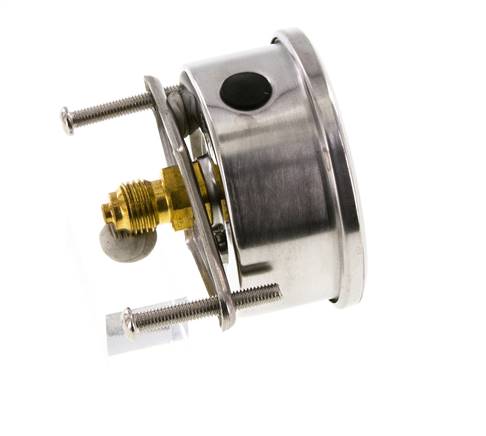

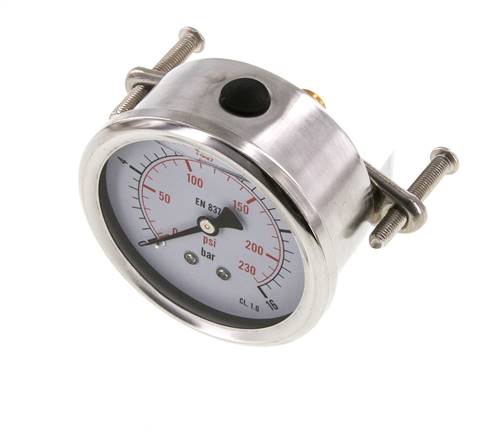

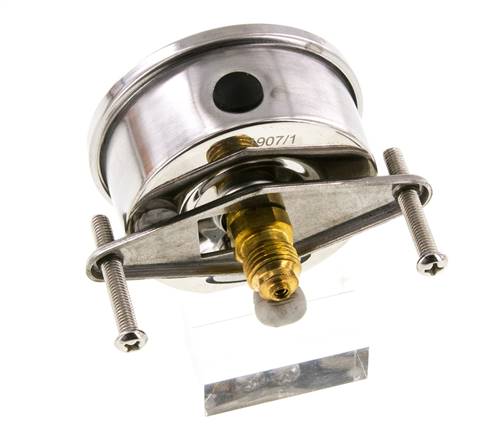

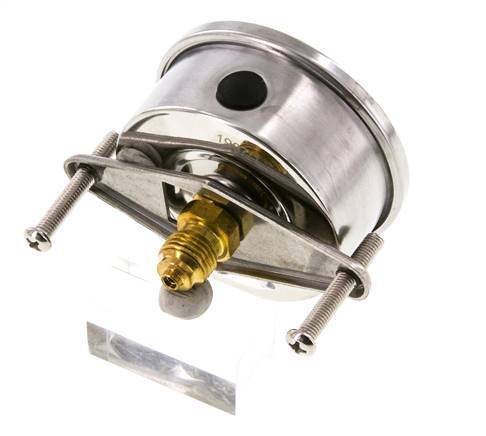

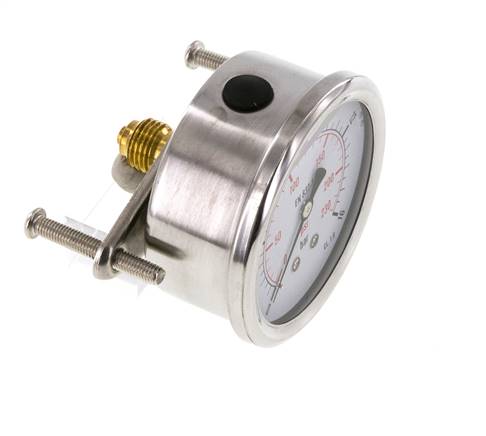

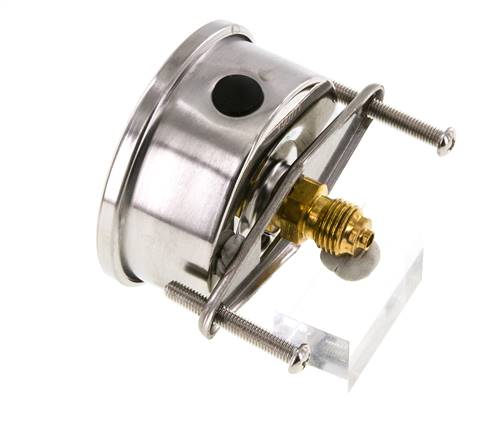

Glycerin-gefülltes Manometer für den Tafeleinbau, 0 bis 16 bar (≈230 psi) mit Skalenteilung 0,5 bar. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also ±0,26 bar über das gesamte Zifferblatt. Halten Sie bei ruhendem Druck den Betriebsdruck bei oder unter 12 bar (75% des Skalenendwerts). Halten Sie bei pulsierendem Druck den Betriebsdruck bei oder unter 10 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass das Zifferblatt auch bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drossel im Anschluss dämpft Druckstöße. Messglied und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4 Gewinde am zentralen Rückanschluss hat einen Zentrierbund für einen Profildichtring. 63-mm-Gehäuse aus Edelstahl, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Bereich 0 bis 16 bar, ±0,26 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drossel dämpft Druckstöße
• 63-mm-Gehäuse aus Edelstahl, IP65
• Doppelskala in bar und psi

Nachteile:

• Messglied aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glycerin-gefüllte Einbau-Manometer mit Gehäuse aus Edelstahl 1.4301 und 63-mm-Zifferblatt. Bereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. Zentraler G 1/4 Rückanschluss aus Kupferlegierung, mit Zentrierbund für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drossel, die Druckstöße dämpft. Polycarbonat-Sichtscheibe, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
