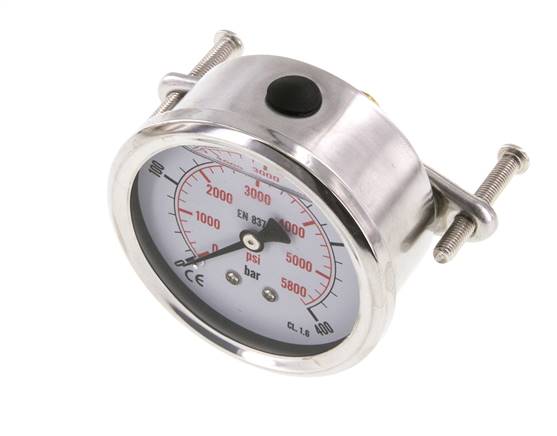

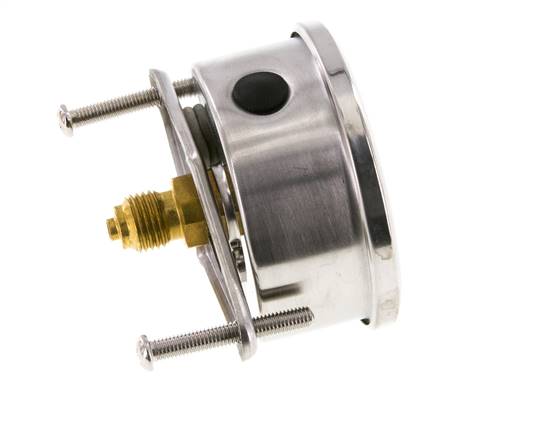

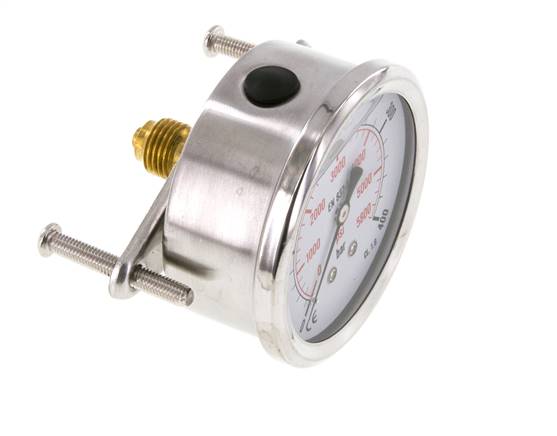

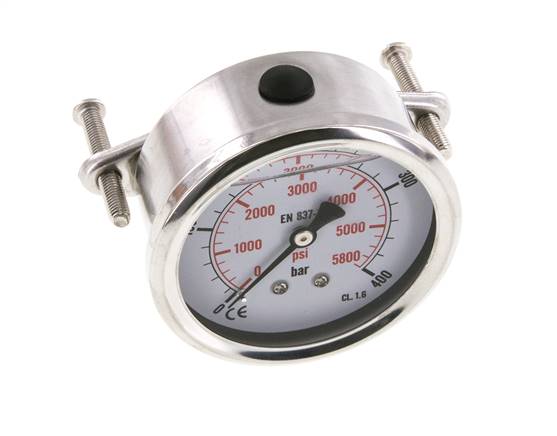

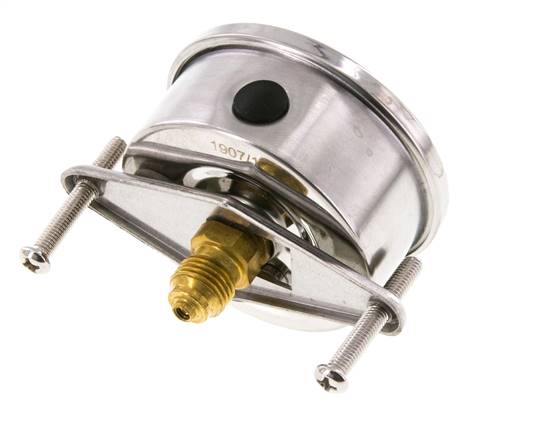

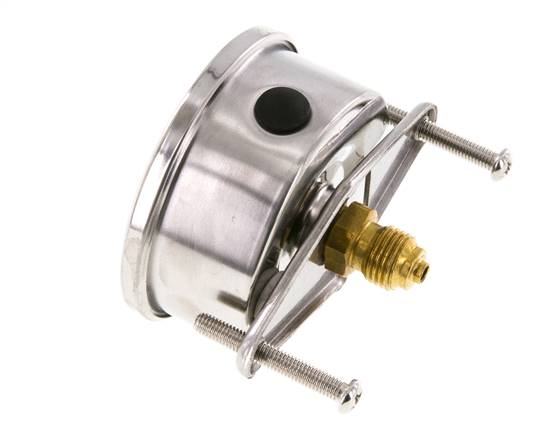

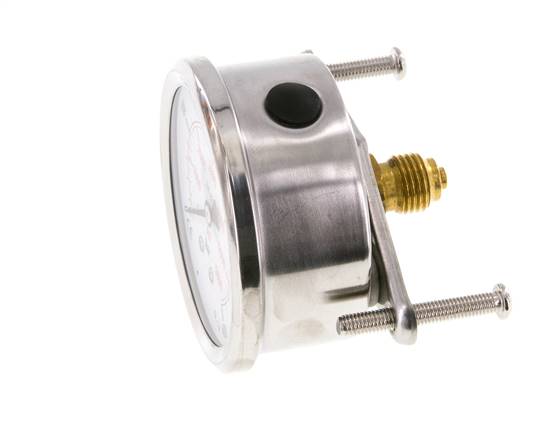

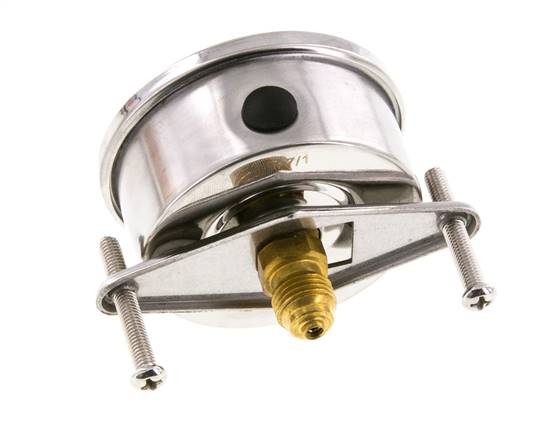

Glycerin-Manometer G1/4 Anschluss hinten 0 bis 400 bar 63mm

Glyceringefülltes Manometer für Schalttafeleinbau, 0 bis 400 bar (≈5800 psi) mit 20-bar-Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6 % der Messspanne, der max. Fehler beträgt somit ±6,4 bar über die gesamte Skala. Bei ruhender Belastung sollte der Betriebsdruck höchstens 300 bar betragen (75 % des Skalenendwerts). Bei schwellender Belastung sollte er höchstens 260 bar betragen (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Anzeige bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drossel im Anschluss dämpft Druckstöße. Messelement aus Kupferlegierung und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit medienberührten Teilen aus Edelstahl. Das G 1/4-Gewinde am zentrischen Rückanschluss hat einen Zentrierbund für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang. -20 bis 60 °C.

Vorteile:

• Messbereich 0 bis 400 bar, ±6,4 bar max. Fehler (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drossel dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Messelement aus Kupferlegierung, nicht für aggressive Medien geeignet
• Nicht für den Einsatz über 60 °C oder unter -20 °C geeignet

Serie:

Glyceringefüllte Schalttafel-Manometer mit Edelstahlgehäuse 1.4301 und 63 mm Zifferblatt. Messbereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. Zentrischer G 1/4 Rückanschluss aus Kupferlegierung mit Zentrierbund für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drossel, die Druckstöße dämpft. Polycarbonat-Fenster, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
