Glycerin-Manometer G1/4 Anschluss hinten 0 bis 60 bar 63mm

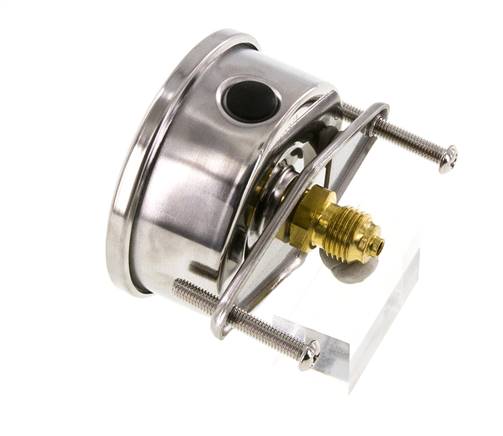

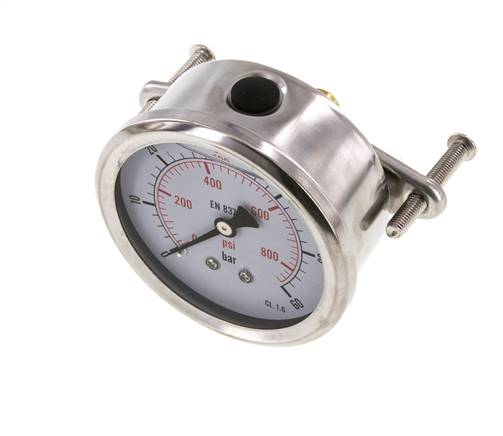

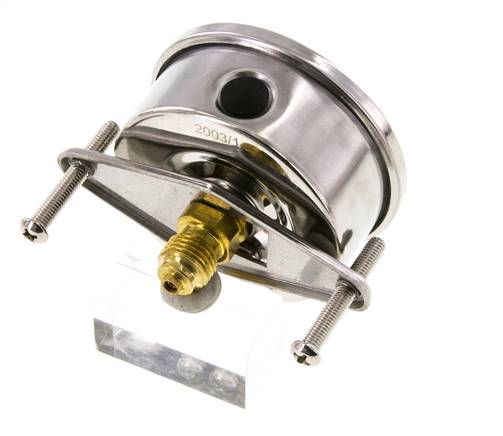

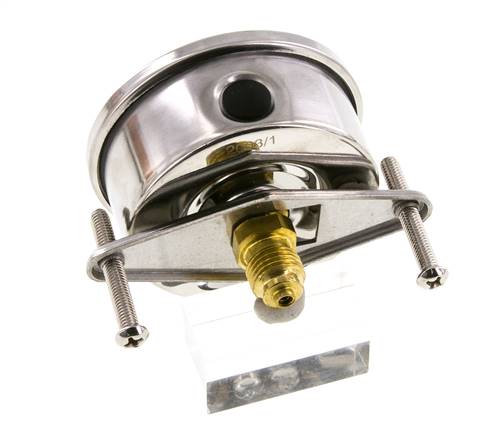

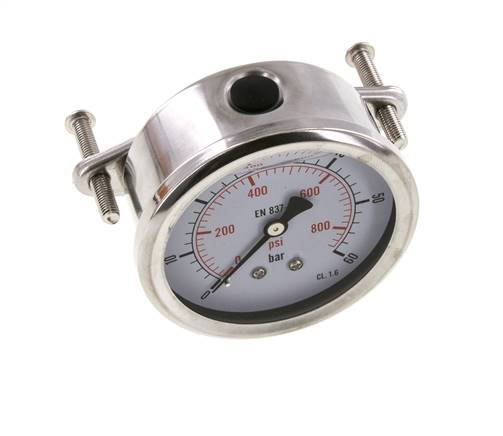

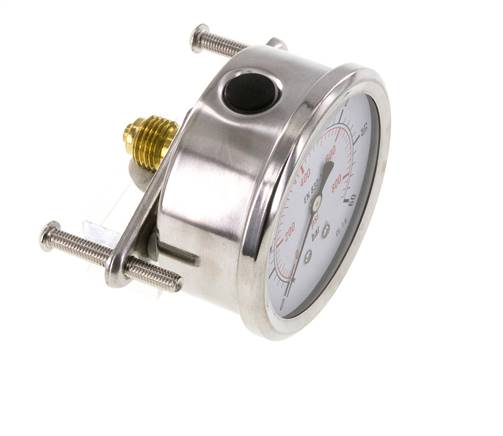

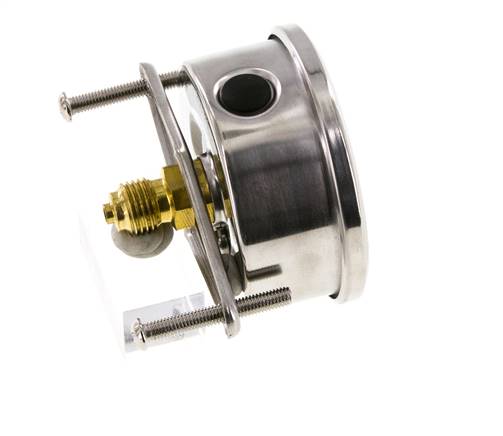

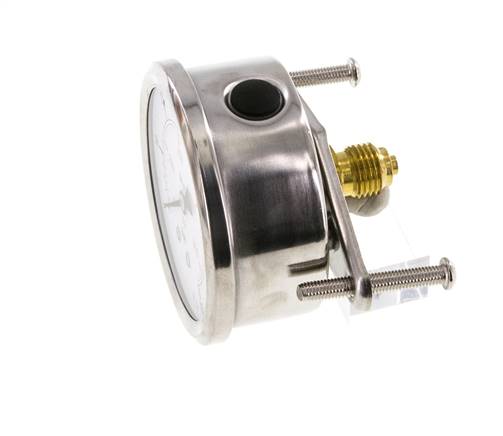

Glyceringefülltes Manometer für den Schalttafeleinbau, 0 bis 60 bar (≈870 psi) mit 2 bar Skalenteilung. Genauigkeitsklasse 1,6 bedeutet ±1,6% der Messspanne, der max. Fehler beträgt also ±0,96 bar über die gesamte Skala. Halten Sie bei ruhender Belastung den Betriebsdruck bei oder unter 45 bar (75% des Skalenendwerts). Halten Sie ihn bei pulsierendem Druck bei oder unter 40 bar (2/3 des Skalenendwerts). Die Glycerinfüllung dämpft den Zeiger, sodass die Skala bei Vibrationen und Druckpulsationen ablesbar bleibt. Eine herausnehmbare Drosselschraube im Anschluss dämpft Druckstöße. Messglied aus Kupferlegierung und Anschluss aus Kupferlegierung. Wählen Sie für aggressive Medien ein Manometer mit messstoffberührten Teilen aus Edelstahl. Das G 1/4 Gewinde hinten zentrisch hat einen Zentrierzapfen für einen Profildichtring. 63 mm Edelstahlgehäuse, IP65, Doppelskala in bar und psi. Befestigungswinkel aus verzinktem Stahl im Lieferumfang enthalten. -20 bis 60 °C.

Vorteile:

• Messbereich 0 bis 60 bar, max. Fehler ±0,96 bar (Klasse 1,6)
• Glycerinfüllung gegen Vibrationen und Pulsationen
• Herausnehmbare Drosselschraube dämpft Druckstöße
• 63 mm Edelstahlgehäuse, IP65
• Doppelskala in bar und psi

Nachteile:

• Messglied aus Kupferlegierung, nicht für aggressive Medien
• Nicht für den Einsatz über 60 °C oder unter -20 °C

Serie:

Glyceringefüllte Manometer für den Schalttafeleinbau mit Gehäuse aus Edelstahl 1.4301 und 63 mm Skala. Messbereiche von -1 bis 0 bar (Vakuum) bis 0 bis 1000 bar, Genauigkeitsklasse 1,6. G 1/4 Anschluss hinten zentrisch aus Kupferlegierung, mit Zentrierzapfen für einen Profildichtring. Jedes Manometer hat eine herausnehmbare Drosselschraube, die Druckstöße dämpft. Sichtscheibe aus Polycarbonat, Befestigungswinkel aus verzinktem Stahl, Doppelskala in bar (schwarz) und psi (rot). IP65, -20 bis 60 °C.
