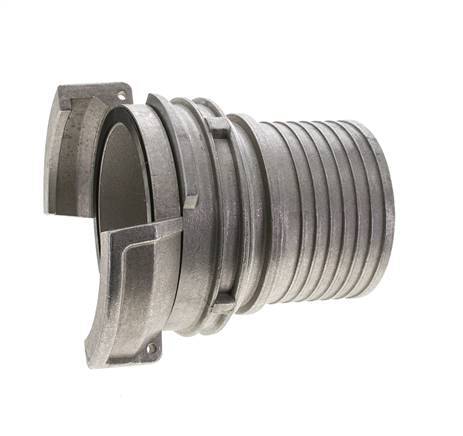

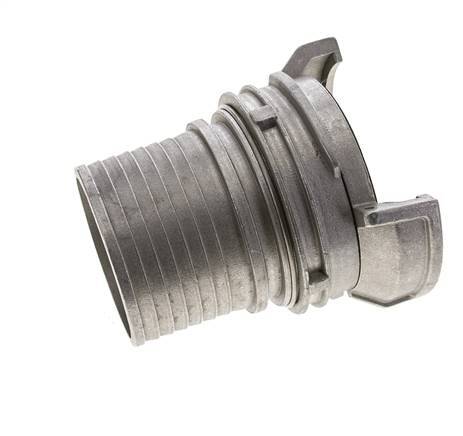

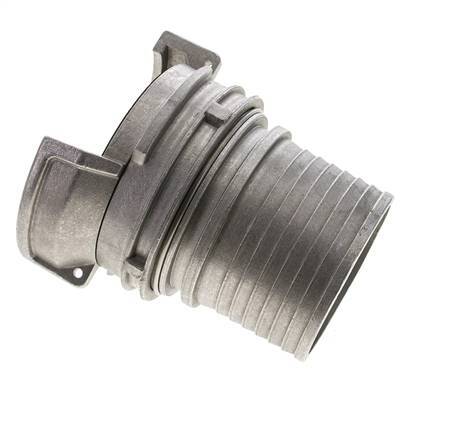

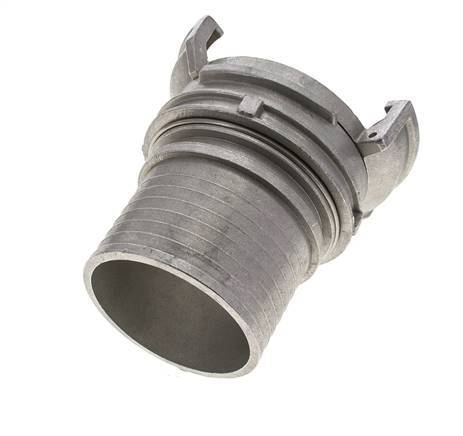

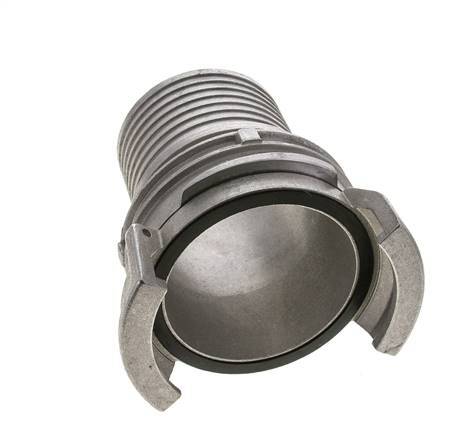

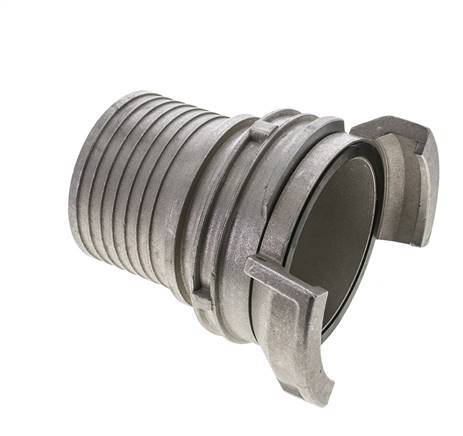

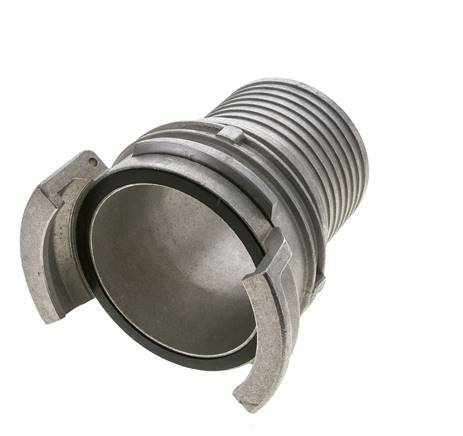

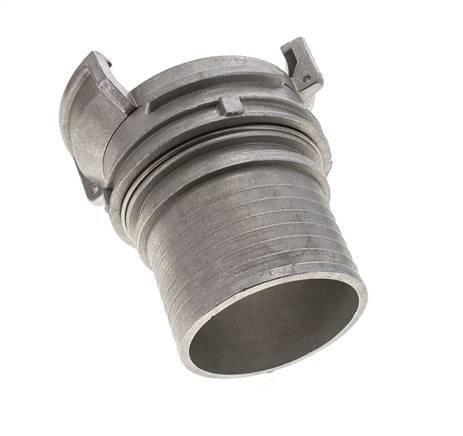

Guillemin DN 100 Aluminium-Kupplung 101 mm Schlauchpfeiler ohne Schloss

Es handelt sich um eine Guillemin-Kupplung DN 100 mit einem 101-mm-Schlauchpfeiler. Er besteht aus Aluminium mit einer NBR-Dichtung. Der maximale Druck beträgt 16 bar (232 psi). Die Kupplung ist für Temperaturen von -10 bis 80 °C (14 bis 176 °F) geeignet. Nicht mit einem Verschlussring ausgestattet. Bei festen Installationen wird häufig eine Kupplung ohne Sicherungsring gewählt.

Die Kupplungen entsprechen den Normen NFE 29572 und EN 14420-8. Zwei identische Kupplungen werden durch Ineinanderstecken der Backen und Drehen der Sicherungsringe verbunden. Verwenden Sie einen Guillemin-Schlüssel für einen ausreichenden Verschluss.

Hinweis: Mindestens eine der beiden Kupplungen muss mit einem Sicherungsring versehen sein, und nur Ausführungen mit Sicherungsring haben eine Weichdichtung. Normalerweise hat die feste Kupplung (z. B. an einem Tank) keinen Sicherungsring und die andere Kupplung (z. B. an einem Schlauch) einen Sicherungsring und eine Weichdichtung.

Vorteile:

• Einfacher und leichter Anschluss
• Große freie Fließfläche
• Aluminium-Kupplungen sind leichter als Edelstahl
• Geeignet für Wasser, Flüssigkeiten, Kohlenwasserstoffe, Chemikalien und trockene Schüttgüter

Nachteile:

• Nicht geeignet für Dampf und andere Gase
• Er verfügt nicht über einen Sicherungsring und eine Weichdichtung, so dass er mit einem Gerät mit dieser Funktion gekoppelt werden muss
