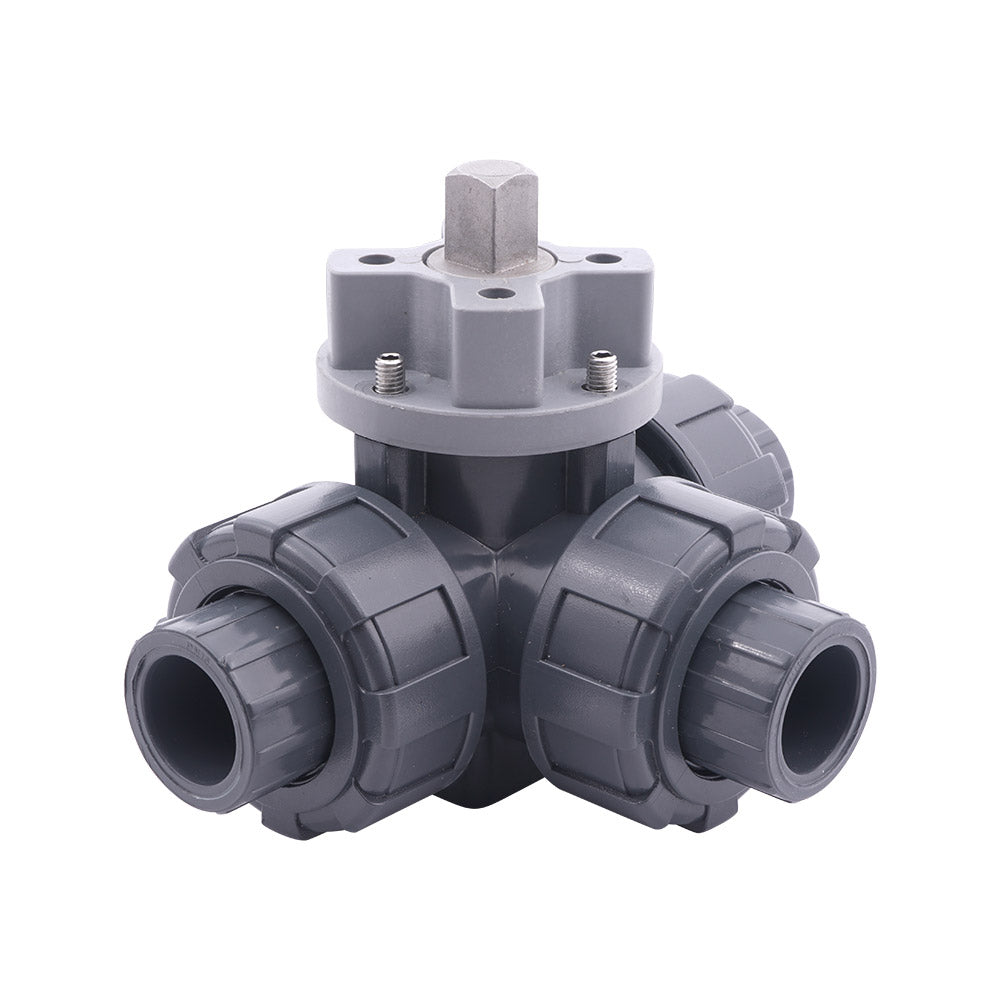

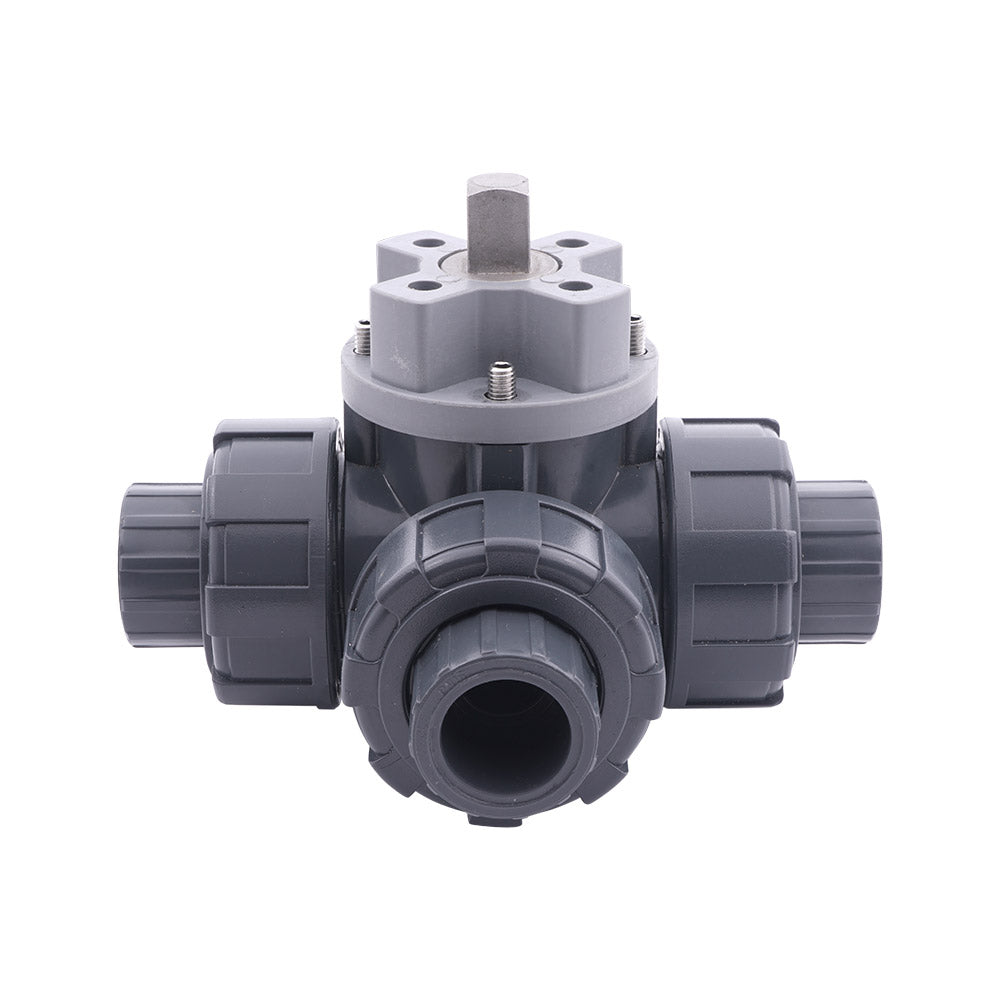

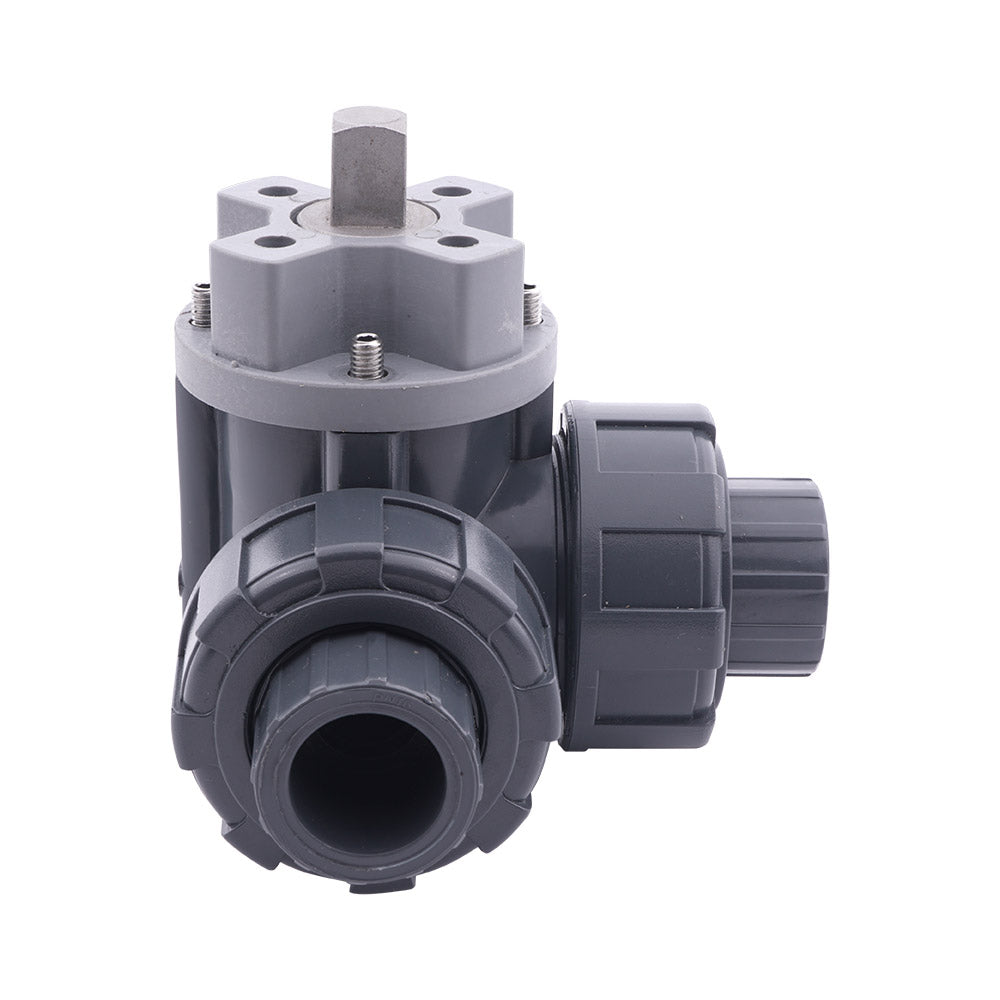

G1-1/2'' 3-Wege-PVC-Kugelhahn T-Bohrung ISO-Top F05 10 bar PTFE/EPDM
Dieser 3-Wege-PVC-Kugelhahn mit T-Bohrung und einer Bohrungsgröße von 38 mm ist für die Strömungsrichtungssteuerung ausgelegt. Das Ventil verfügt über Innengewindeanschlüsse G 1-1/2 Zoll. Dies ist BSPP (British Standard Pipe Parallel). Mit unserem breiten Sortiment an 1-1/2-Zoll-Fittingen können Sie es an jedes Rohrleitungssystem anschließen. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil ist sehr gut geeignet für verunreinigtes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe beachten Sie die Tabelle zur chemischen Beständigkeit für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Das Ventil hat einen Kv-Wert von 42 m3/h bei einem Differenzdruck von 1 bar (Cv = 48,55 gpm). Der Kv-Wert gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem bar an. Druckeinlass ist an allen drei Anschlüssen möglich. Das Ventil hat einen Flansch gemäß der ISO 5211 F05-Norm. Dadurch ist das Ventil für elektrischen oder pneumatischen Antrieb geeignet. Das Ventil ist nicht mit einem Handgriff zur manuellen Steuerung ausgestattet.
- Regulärer Preis
- $322.00 USD
Wir verkaufen nur an registrierte Unternehmen
Beschreibung
Dieser 3-Wege-PVC-Kugelhahn mit T-Bohrung und einer Bohrungsgröße von 38 mm ist für die Strömungsrichtungssteuerung ausgelegt. Das Ventil verfügt über Innengewindeanschlüsse G 1-1/2 Zoll. Dies ist BSPP (British Standard Pipe Parallel). Mit unserem breiten Sortiment an 1-1/2-Zoll-Fittingen können Sie es an jedes Rohrleitungssystem anschließen. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM gefertigt. Das Ventil ist sehr gut geeignet für verunreinigtes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe beachten Sie die Tabelle zur chemischen Beständigkeit für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Das Ventil hat einen Kv-Wert von 42 m3/h bei einem Differenzdruck von 1 bar (Cv = 48,55 gpm). Der Kv-Wert gibt die Durchflussmenge von Wasser in m3/h bei einem Druckabfall von einem bar an. Druckeinlass ist an allen drei Anschlüssen möglich. Das Ventil hat einen Flansch gemäß der ISO 5211 F05-Norm. Dadurch ist das Ventil für elektrischen oder pneumatischen Antrieb geeignet. Das Ventil ist nicht mit einem Handgriff zur manuellen Steuerung ausgestattet.
Vorteile:
- Geeignet für verunreinigtes Wasser oder korrosive Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder)

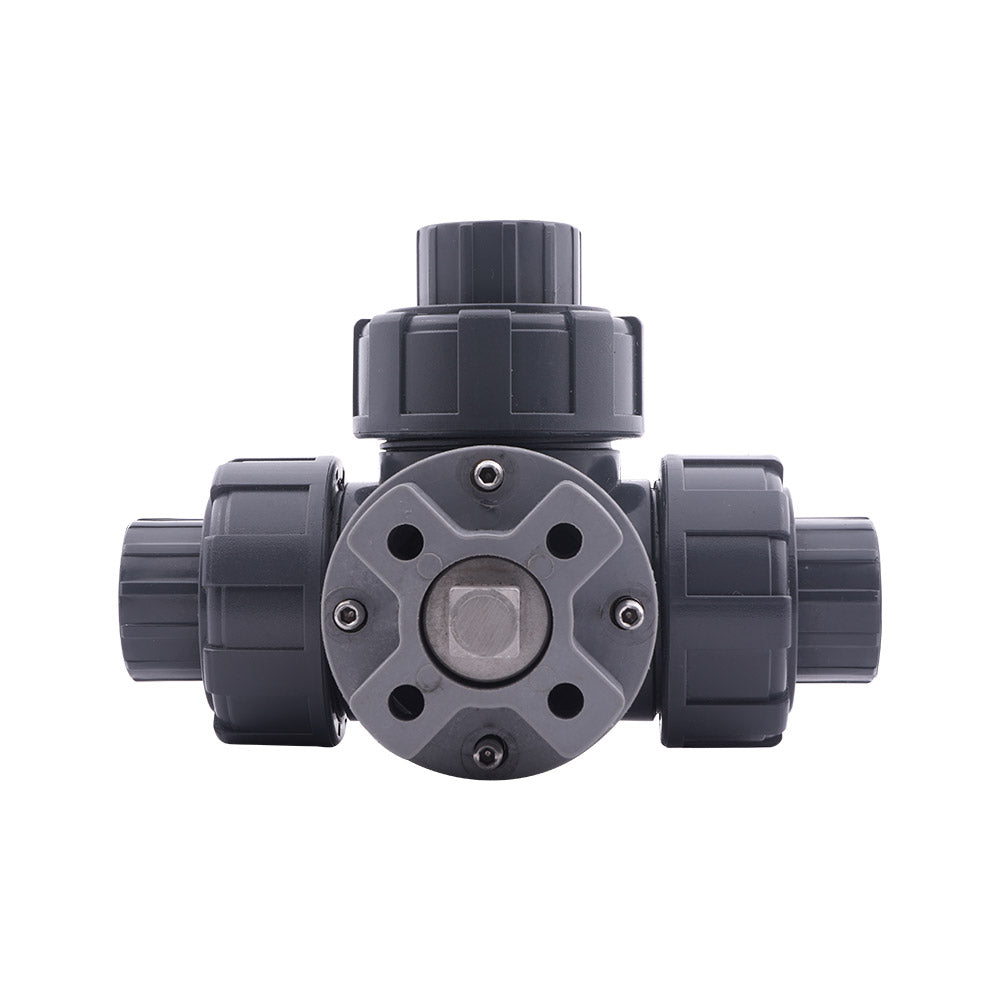

- Geeignet für elektrischen oder pneumatischen Antrieb dank des ISO-Top F05-Flansches
- Das T-Port-Ventil hat eine T-förmige Öffnung in der Kugel, die verschiedene Schaltkreisfunktionen ermöglicht
- Druckeinlass an allen drei Anschlüssen
Nachteile:
- Nicht mit einem Handgriff zur manuellen Steuerung ausgestattet
Bohrung und Schaltkreisfunktion
Die Kugel hat einen T-Port. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltkreisen wechseln oder alle drei Rohre verbinden.
Schematische Darstellung der Schaltkreisfunktion von T-Bohrungsventilen
