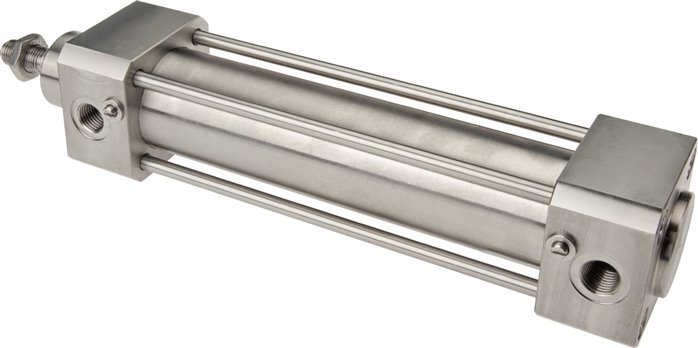

ISO 15552 Doppeltwirkender Zylinder 80-250mm - Magnetisch - Dämpfend - Edelstahl
Es handelt sich um einen doppeltwirkenden Pneumatikzylinder nach ISO 15552 mit einer Bohrung von 80 mm und einem Hub von 250 mm. Der Betriebsdruck beträgt 1 bis 10 bar (14,5 bis 145,04 psi). Der Zylinder ist selbstschmierend und verfügt über eine einstellbare Dämpfung sowie einen Magnetkolben zur Positionserfassung. Die Gewindemaße der Endstange sind M20x1,5. Eine große Auswahl an Montagezubehör ist verfügbar. Der Zylinderkopf, der Fuß und das Rohr sind aus Edelstahl 304 und die Kolbenstange aus Edelstahl 316 gefertigt. Geeignet für Temperaturen von -20 bis 80 °C.
- Regulärer Preis
- €1532.67
- Regulärer Preis
- €1287.96
Beschreibung
Dieser Pneumatikzylinder ist doppeltwirkend, d. h. er benötigt Luftdruck zum Aus- und Einfahren der Stange. Der Zylinder entspricht der ISO 15552 (ersetzt VDMA 24562 und ISO 6431), einer weltweit anerkannten und weit verbreiteten Norm. Der Vorteil ist, dass sie weltweit mit anderen großen Marken wie Festo, SMC oder Norgren austauschbar ist. Die Bohrung ist 80 mm groß und der Hub 250 mm lang. Dieser Zylinder hat einen Betriebsdruck von 1 bis 10 bar (14,5 bis 145,04 psi). Die Kolbenstange hat am Ende ein M20x1,5-Gewinde. Der Kolben enthält ein magnetisches Element. Dies ermöglicht eine präzise Positionsrückmeldung der Stangenposition durch die Montage von (einem oder mehreren) magnetischen Sensoren, wie z. B. Reed- oder Hall-Sensoren. Die Dämpfung an den beiden Enden des Hubs ist mit Stellschrauben einstellbar. Der Zylinder hat zwei G 3/8-Zoll-Anschlüsse für die Luftführung. Der Zylinder kann starr oder flexibel mit einer Vielzahl von Befestigungsmöglichkeiten montiert werden, wie z.B. Stangendrehgelenkköpfe (ISO 8139) oder Stangengabelköpfe. Der Zylinderkopf, der Fuß und das Rohr sind aus Edelstahl 304 und die Kolbenstange aus Edelstahl 316 gefertigt. Die Airtec-Zylinder nach ISO 15552 sind mit den folgenden Produktserien kompatibel: Asco G453, Aventics PRA, Festo DSBC, IMI Norgren PRA, Parker P1D, Parker P1F und die SMC CP96-Serie.
Pros:
- ISO 15552 ist weltweit anerkannt und mit anderen großen Marken austauschbar
- Geeignet für aggressive oder nasse Umgebungen dank der Ausführung aus rostfreiem Stahl
- Doppeltwirkende Zylinder können Druck in zwei Richtungen ausüben und bieten mehr Bewegungssteuerung als einfachwirkende Zylinder
- Das Ende des Stangenhubs kann zur Dämpfung eingestellt werden
- Der Zylinder ist selbstschmierend und erfordert wenig Wartung
Nachteile
- Nicht geeignet für eisige Bedingungen
