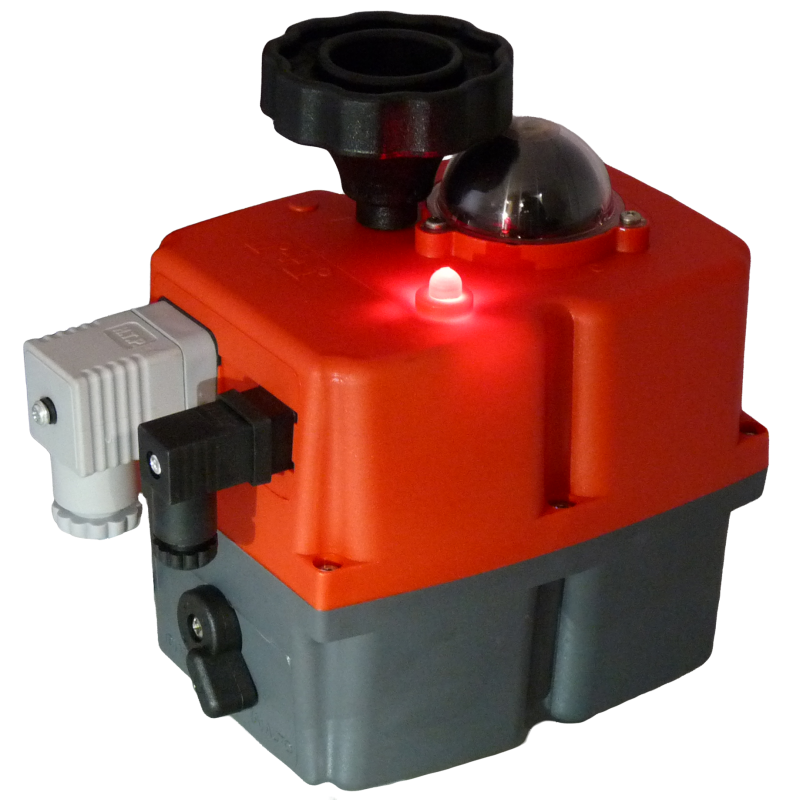

J4C Modulierender ausfallsicherer 24-240V AC/DC Stellantrieb 300Nm F10 22 mm

Dieser modulierende elektrische Stellantrieb mit ausfallsicherer Funktion ermöglicht die Steuerung von Vierteldrehventilen (Kugel oder Klappe). Er hat ein Betriebsdrehmoment von 300 Nm (höheres Bremsmoment, siehe Handbuch) und kann das Ventil in 58 Sekunden bei einer Einschaltdauer von 75 % öffnen/schließen. Es benötigt eine Versorgungsspannung von 24-240 V AC/DC und verfügt über eine optische Positionsanzeige auf der Oberseite des Geräts, um die Position des Ventils deutlich zu erkennen. Als modulierender Stellantrieb ist er mit einem digitalen Positionierungssystem (DPS) ausgestattet, was bedeutet, dass er das Ventil in einem Bereich von 0-90 Grad positionieren kann. Zur Positionierung wird ein Steuersignal von 4-20 mA/0-10 V benötigt. Es ist außerdem mit einer elektronischen Sicherheitsfunktion (BSR) ausgestattet, die eine Rückstellung der Batterie ermöglicht. Bei einem Stromausfall versorgt die Batterie den Aktuator so weit, dass er in seinen normalen Zustand zurückkehrt (normalerweise offen/geschlossen, je nachdem, wie er montiert ist). Standardmäßig ist er mit einem Zahnrad für die manuelle Betätigung ausgestattet, mit dem die Spindel des Stellantriebs im Notfall manuell gedreht werden kann. Er ist für die Montage an einem Viertel-Drehkugelhahn oder einer Absperrklappe mit einem ISO 5211 F07- oder F10-Flansch mit einem 22-mm-Sternanschluss für Vierkantantriebswellen vorgesehen. Er verfügt über ein robustes Polyamid (PA)-Gehäuse mit Schutzart IP67, das für den Betrieb in einer Umgebung von -20 bis 70 °C geeignet ist. Bevor Sie den Stellantrieb anschließen, lesen Sie bitte die Bedienungsanleitung sorgfältig durch.

Pros:

• Es handelt sich um einen modulierenden Stellantrieb mit einem digitalen Positionierungssystem (DPS) zur Positionierung des Ventils in einem Bereich von 0-90 Grad mit einem Steuersignal von 4-20 mA
• Es ist mit einem Batteriesicherheitsrücklauf (BSR) ausgestattet, der den Stellantrieb mit Strom versorgt, um das Ventil in seinen normalen Zustand zurückzudrehen.
• Er hat ein robustes IP67-Gehäuse
• Standardmäßig verfügt es über ein Zahnrad zur manuellen Betätigung, mit dem das Ventil bei Bedarf manuell gedreht werden kann.
• Es hat eine klare visuelle Positionsanzeige, um den Zustand des Ventils zu erkennen
• Er ist für die Montage an einem Viertel-Drehkugelventil oder einer Absperrklappe mit Flanschen nach ISO 5211 F07 oder F10 vorgesehen.

Nachteile

• Im Vergleich zu einem pneumatischen Antrieb gleicher Größe ist die Arbeitsgeschwindigkeit geringer

Baureihe J4C

Die elektrischen Hochspannungs-Ventilantriebe J4C des Herstellers J+J bieten eine beeindruckende Liste von Standardmerkmalen, zu denen der Schutz vor Schäden durch Überdrehmoment oder Kondensation gehört. Stellantriebe sind auch mit verschiedenen Optionen wie ausfallsicherem BSR (Battery Safety Return) oder modulierendem DPS (Digital Positioning System) erhältlich. Die Serie hat einen Betriebsdrehmomentbereich von 20-300 Nm. Der ausfallsichere oder modulierende elektrische Stellantrieb J4C ist derselbe wie der standardmäßige ein- und ausschaltbare J4C-Stellantrieb, jedoch ist im Inneren des Stellantriebs ein BSR- und/oder ein DPS-Bausatz angebracht. Der ausfallsichere Stellantrieb J4C BSR kann auf "fail open" oder "fail closed" eingestellt werden. Der modulierende Stellantrieb J4C DPS kann mit 4-20 mA oder 0-10 V (0-10 V auf Anfrage) gesteuert werden.
