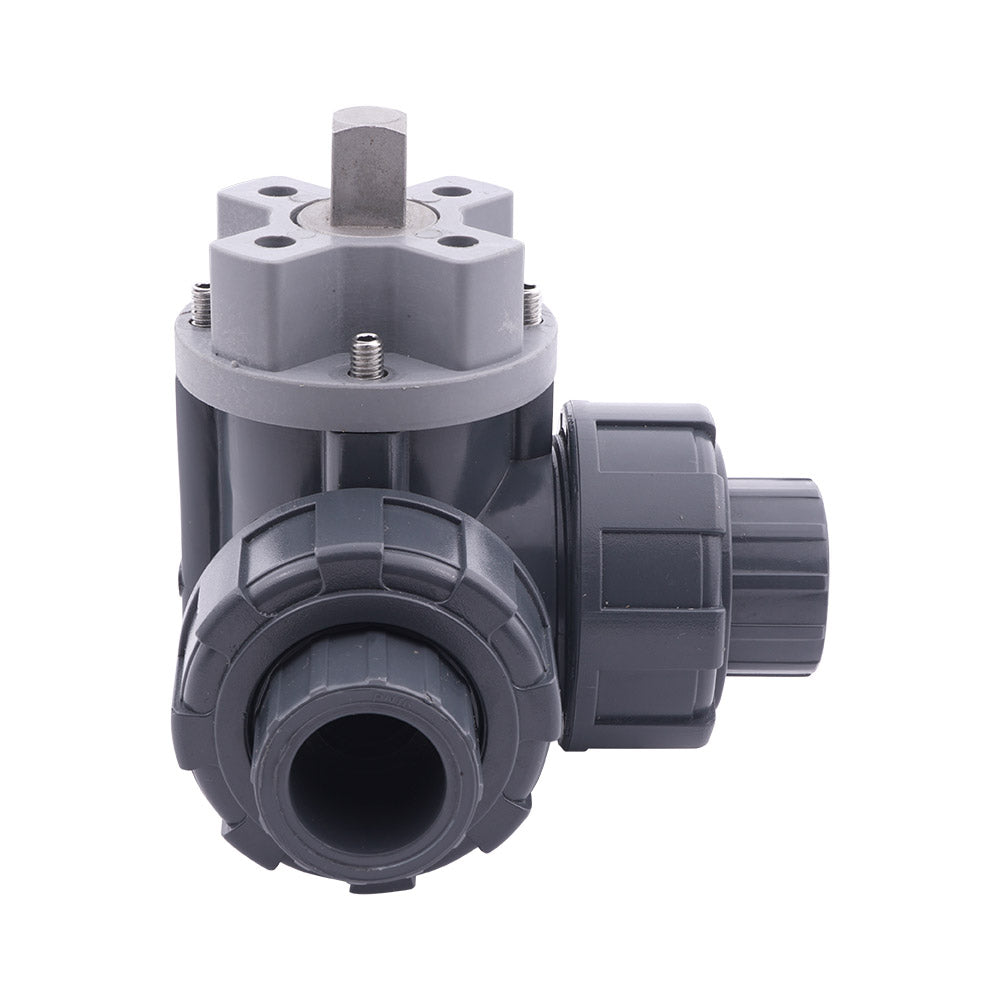

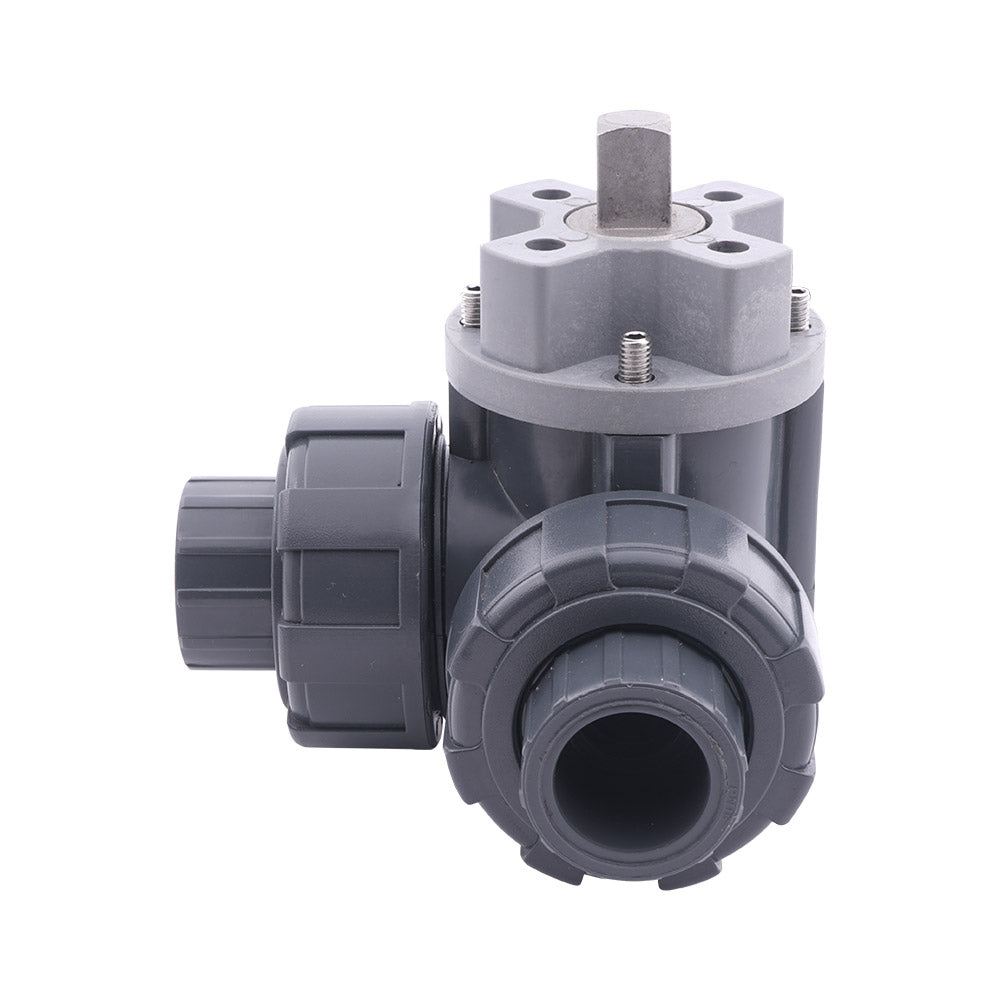

20mm Klebemuffe 3-Wege PVC-Kugelhahn L-Bohrung ISO-Top F03 10 bar PTFE/EPDM
Dieser 3-Wege L-Bohrung PVC-Kugelhahn mit einer Bohrung von 14 mm ist für die Durchflussrichtungssteuerung ausgelegt. Der Hahn hat 20 mm Klebemuffe-Anschlüsse mit einer True Union-Bauform. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist sehr gut geeignet für verunreinigtes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder). Außerdem sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen geeignet für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe die chemische Beständigkeitstabelle für spezifische Medien konsultieren. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Der Hahn hat einen Kv-Wert von 3,5 m3/h bei einem Differenzdruck von 1 bar (Cv = 4,05 gpm). Der Kv-Wert gibt die Durchflussmenge von Wasser in m3/h bei einem Druckverlust von einem bar an. Druckeinlass ist an allen drei Anschlüssen möglich. Der Hahn hat einen Flansch gemäß der ISO 5211 F03-Norm. Damit ist der Hahn für elektrische oder pneumatische Betätigung geeignet. Der Hahn ist nicht mit einem Griff für manuelle Bedienung ausgestattet.
- Regulärer Preis
- €154,58
- Regulärer Preis
- €129,90
Beschreibung
Dieser 3-Wege L-Bohrung PVC-Kugelhahn mit einer Bohrung von 14 mm ist für die Durchflussrichtungssteuerung ausgelegt. Der Hahn hat 20 mm Klebemuffe-Anschlüsse mit einer True Union-Bauform. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist sehr gut geeignet für verunreinigtes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder). Außerdem sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen geeignet für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe die chemische Beständigkeitstabelle für spezifische Medien konsultieren. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Der Hahn hat einen Kv-Wert von 3,5 m3/h bei einem Differenzdruck von 1 bar (Cv = 4,05 gpm). Der Kv-Wert gibt die Durchflussmenge von Wasser in m3/h bei einem Druckverlust von einem bar an. Druckeinlass ist an allen drei Anschlüssen möglich. Der Hahn hat einen Flansch gemäß der ISO 5211 F03-Norm. Damit ist der Hahn für elektrische oder pneumatische Betätigung geeignet. Der Hahn ist nicht mit einem Griff für manuelle Bedienung ausgestattet.
Vorteile:
- Geeignet für verunreinigtes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder)
- Geeignet für elektrische oder pneumatische Betätigung dank des ISO-Top F03-Flansches
- Die L-Bohrung-Bauform ermöglicht die Strömungsführung von einem von zwei Einlässen zu einem Auslass (oder umgekehrt)
- Druckeinlass an allen drei Anschlüssen
Nachteile:
- Nicht mit einem Griff für manuelle Bedienung ausgestattet
Bohrung und Schaltkreisfunktion
Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltkreisen wechseln.
Schematische Zeichnung der Schaltkreisfunktion von L-Bohrung-Hähnen
