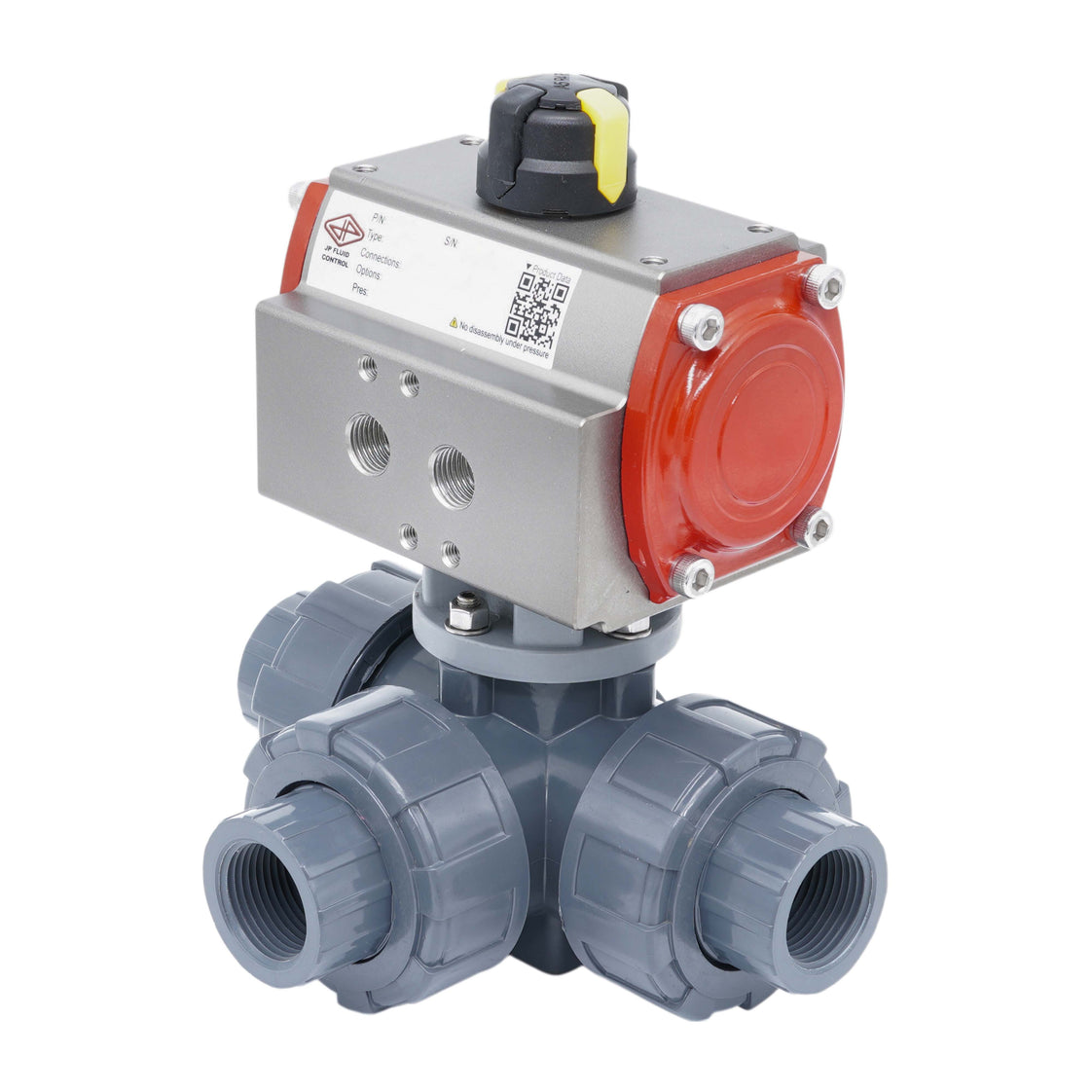

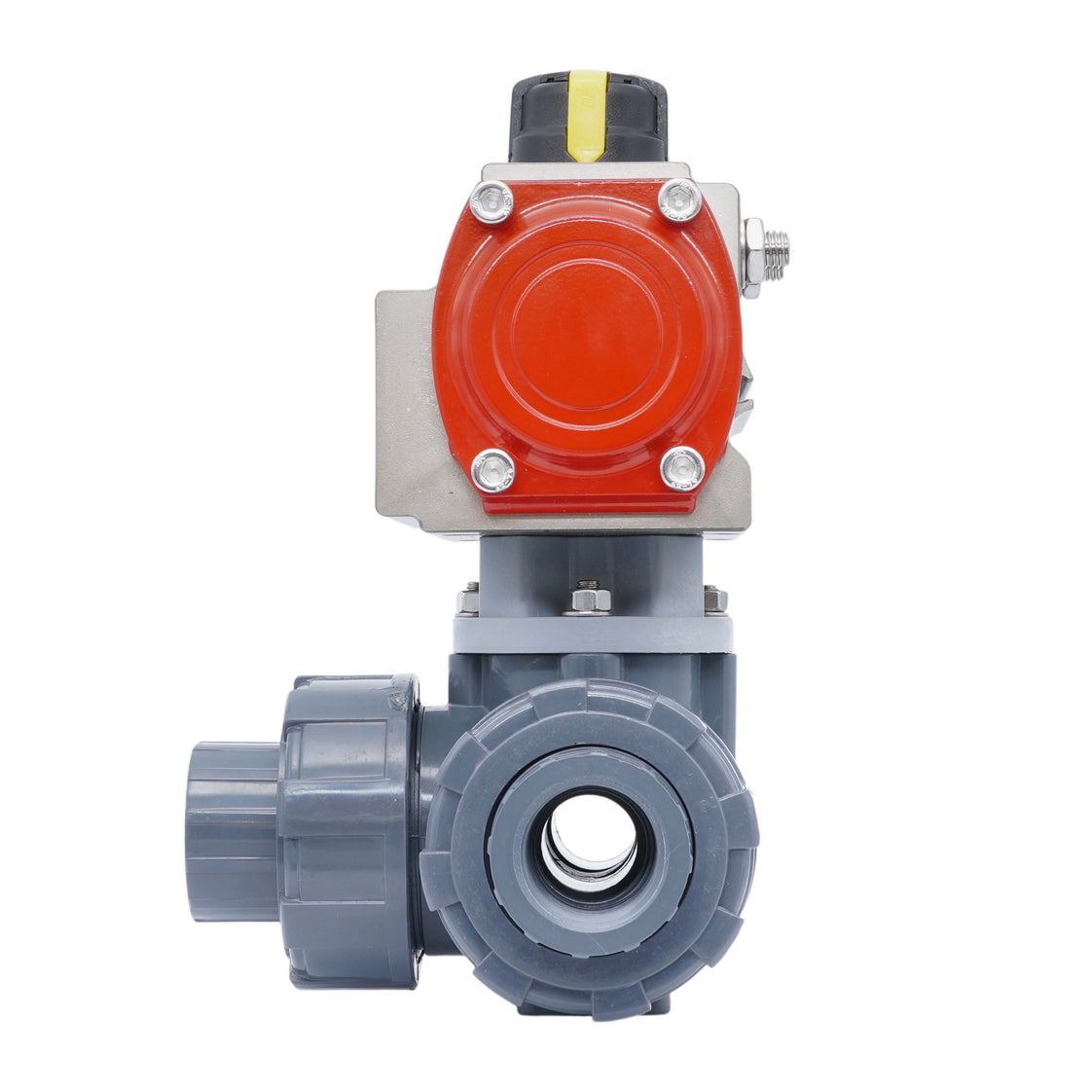

25mm Klebemuffe 3-Wege PVC pneumatischer Kugelhahn L-Bohrung federöffnend

Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und verfügt über eine Bohrungsgröße von 18 mm. Das Ventil hat 25-mm-Klebemuffen-Anschlüsse mit einem True-Union-Design. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil eignet sich hervorragend für verschmutztes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind der PVC-U-Körper und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet entnehmen Sie bitte der chemischen Beständigkeitstabelle die Eignung für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Das Ventil kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Das Ventil hat einen Kv-Wert von 7 m³/h bei einem Differenzdruck von 1 bar (Cv = 8,09 gpm). Der Kv-Wert gibt den Durchfluss von Wasser in m³/h bei einem Druckverlust von einem bar an.

Der Aktuator verfügt über einen robusten, federöffnenden Zahnstangenantrieb mit einem 35-Mikrometer hart-eloxierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Außerdem verfügt er über eine Namur-1/4-Zoll-Schnittstelle für Magnetventile und eine 50 x 25 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unzusammengebaut geliefert, einschließlich Kugelhahn (V3KKK), Aktuator (V3JMB/PR03B) und Montagezubehör.

Vorteile:

• Direkte Montage von 1/4 Namur-Magnetventil möglich
• Klare mechanische Anzeige oben zeigt die Ventilstellung
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück
• Kann mit einer Endschalterbox ausgestattet werden (VDI/VDE 3845 50 x 25 mm)
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Einfachwirkend bietet weniger Kontrolle als doppelt wirkend Aktuatoren

Bohrung und Schaltfunktion

Die Kugel hat einen L-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen umschalten.

Schematische Zeichnung der Schaltfunktion von L-Bohrung-Ventilen

Tameson 3-Wege PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit einem L- oder T-Anschluss. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist für verschmutztes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) ausgelegt. Sie sind nicht für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe geeignet entnehmen Sie bitte der chemischen Beständigkeitstabelle die Eignung für spezifische Medien. Das Ventil hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne verfügen über einen ISO 5211 Topflansch (von F03 bis max. F07), der die Montage eines Aktuators ermöglicht.

JP Fluid Control pneumatische Aktuatoren

JP Fluid Control Zahnstangen-Pneumatikaktuatoren sind für den Betrieb von Vierteldrehventilen wie Schmetterlingsventilen und Kugelhähnen ausgelegt und bieten sowohl Ein/Aus- als auch Regelfunktionen. Mit einem langlebigen eloxierten Aluminiumgehäuse liefern diese Aktuatoren ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit einer konstanten Drehmomenteigenschaft über den Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Aktuator auf einem vollautomatischen Prüfstand rigoros getestet, wodurch er für ein breites Spektrum industrieller Anwendungen geeignet ist.
