25mm Klebemuffe 3-Wege PVC pneumatischer Kugelhahn T-Bohrung federgeschlossen

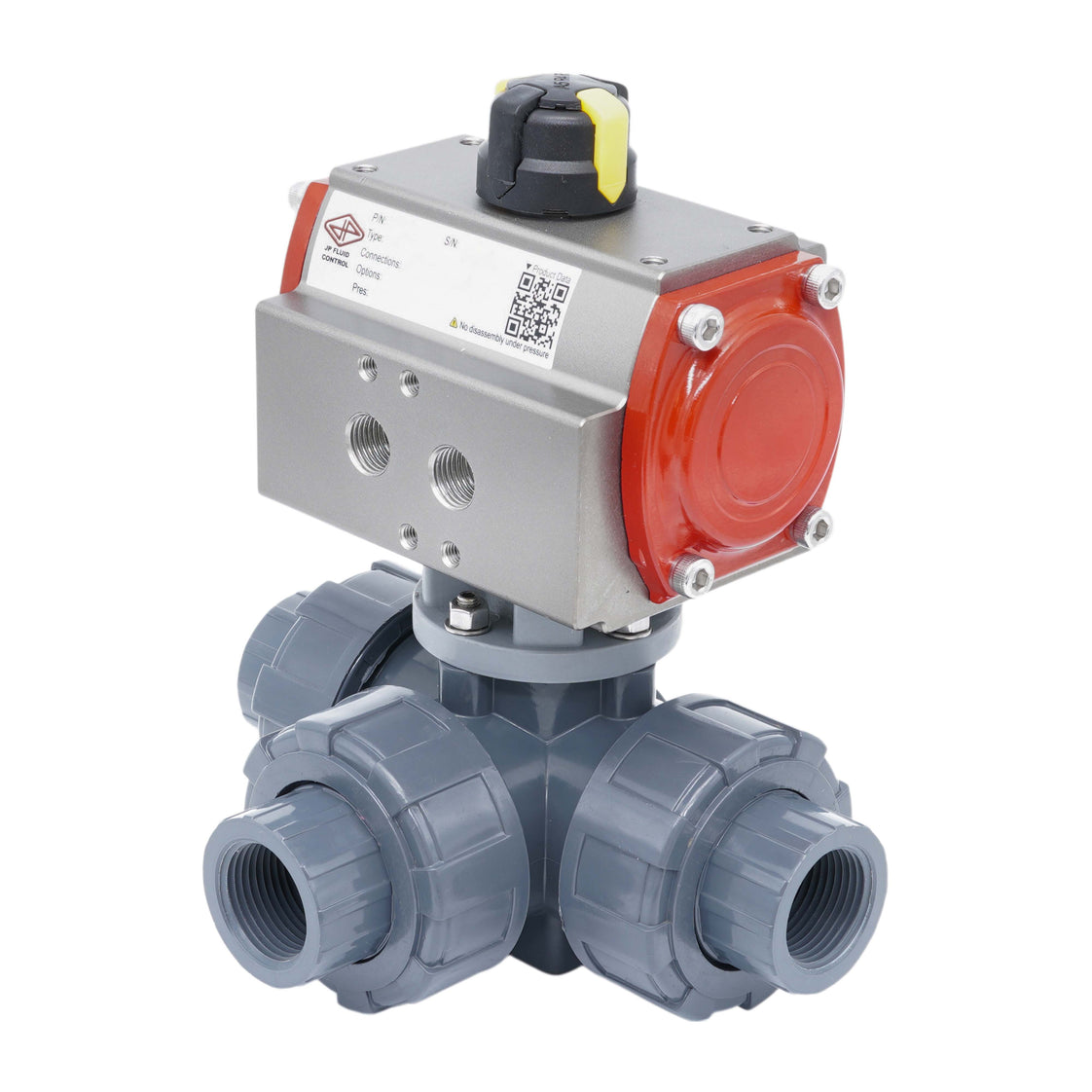

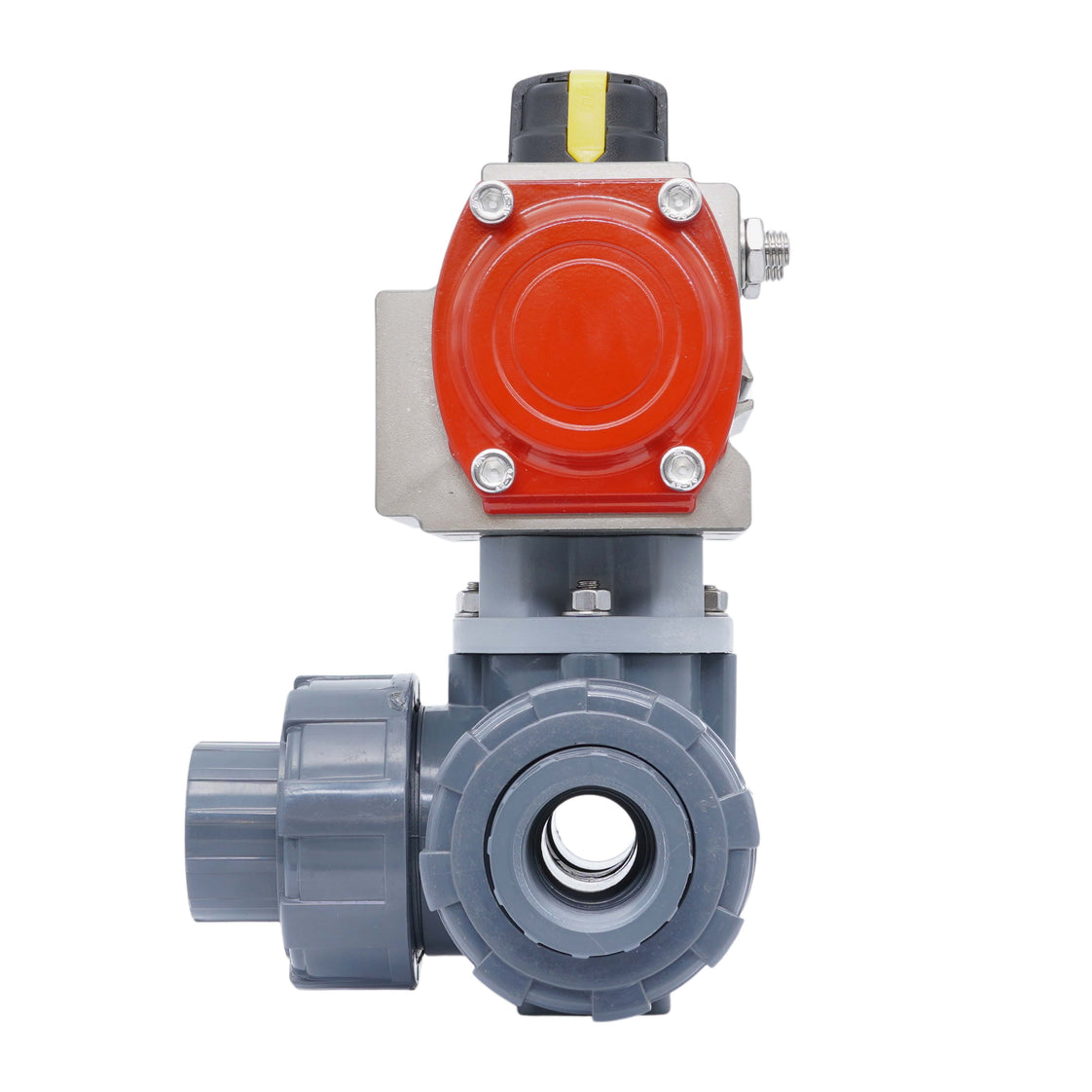

Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und hat eine Bohrung von 18 mm. Der Hahn verfügt über 25 mm Klebemuffe-Anschlüsse in True Union-Bauform. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn ist sehr gut geeignet für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe siehe die chemische Beständigkeitstabelle für spezifische Medien. Der Hahn verträgt einen maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F). Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Der Hahn hat einen Kv-Wert von 7 m³/h bei einem Differenzdruck von 1 bar (Cv = 8,09 gpm). Der Kv-Wert gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an.

Der Antrieb verfügt über einen robusten, federgeschlossenen Zahnstangenmechanismus mit einem hartanodisierten Aluminiumgehäuse von 35 Mikron. Der pneumatische Eingangsdruck beträgt 3 bis 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur-1/4-Zoll-Schnittstelle für Magnetventile und eine 50 x 25 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unverschraubt geliefert, einschließlich Kugelhahn (V3KJM), Antrieb (V3JKZ/PR03A) und Montagezubehör.

Vorteile:

• Direktmontage von 1/4 Namur-Magnetventil möglich
• Klare mechanische Anzeige oben zeigt die Ventilstellung
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück
• Kann mit einer Endschalterbox (VDI/VDE 3845 50 x 25 mm) ausgestattet werden
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Einfachwirkend bietet weniger Kontrolle als doppelt wirkende Antriebe

Bohrung und Schaltfunktion

Die Kugel hat einen T-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln oder alle drei Rohre verbinden.

Schematische Zeichnung der Schaltfunktion von T-Bohrungsventilen

Tameson 3-Wege PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Anschluss oder T-Anschluss. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) ausgelegt. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe siehe die chemische Beständigkeitstabelle für spezifische Medien. Das Ventil verträgt einen maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F). Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne verfügen über einen ISO 5211-Oberflantsch (von F03 bis max. F07), der die Montage eines Antriebs ermöglicht.

JP Fluid Control pneumatische Antriebe

JP Fluid Control Zahnstangen-Pneumatikantriebe sind für den Betrieb von Viertelwendeventilen wie Schmetterlings- und Kugelhähnen ausgelegt und bieten sowohl Auf/Zu- als auch Regelungsmöglichkeiten. Mit einem langlebigen anodisierten Aluminiumgehäuse liefern diese Antriebe ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit einem konstanten Drehmomentverlauf über den Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen und gewährleisten so eine zuverlässige und sichere Ventilsteuerung. Nach der Montage wird jeder Antrieb auf einem vollautomatischen Prüfstand rigoros getestet, was ihn für ein breites Spektrum industrieller Anwendungen geeignet macht.
