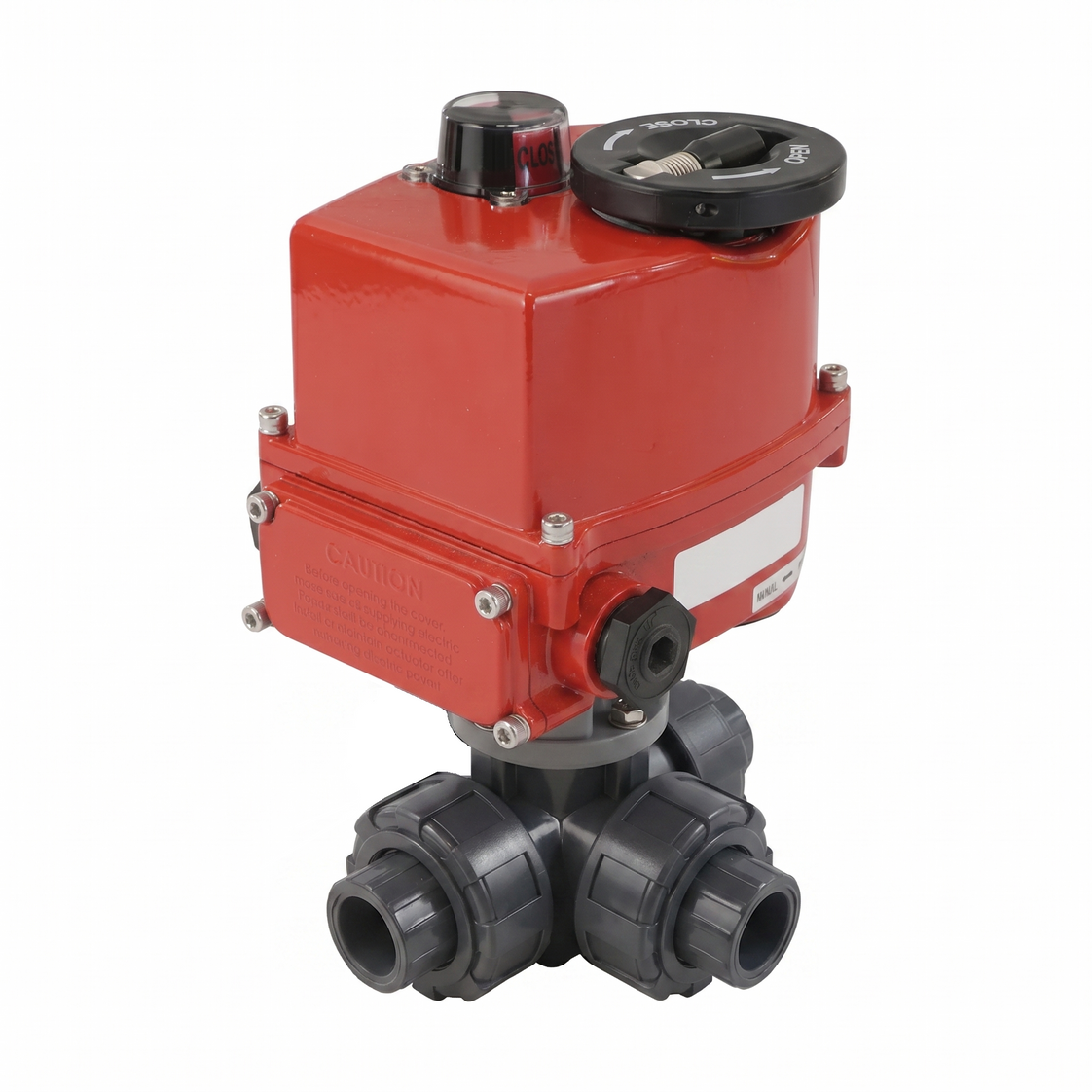

32mm Klebemuffe 3-Wege-PVC modulierender Kugelhahn L-Bohrung 24 V AC/DC

Dieser modulierende elektrische Aktuator wird in Kombination mit einem 3-Wege-L-Bohrung-PVC-Kugelhahn angeboten. Das Ventil hat 32 mm Klebemuffe-Anschlüsse mit True Union-Bauform. Das Ventil hat eine 22 mm Bohrung mit einem Kv-Wert von 12 m³/h (Cv = 13,87 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Das Ventil kann Drücken bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet. Das Ventil ist für Anwendungen mit verschmutztem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) geeignet. Das Ventilgehäuse und der Kugelkörper bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM.

Der Aktuator kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Losbrechmoment, siehe Betriebsanleitung) in 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat einen S2 Kurzzeitbetrieb (10 min siehe Betriebsanleitung) und verfügt über eine visuelle Positionsanzeige oben am Gerät, damit die Ventilposition klar erkennbar ist. Als modulierender Aktuator ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, das die Positionierung des Ventils an einer beliebigen Stelle zwischen 0 und 90 Grad ermöglicht. Zur Positionierung ist ein Steuersignal von 4-20 mA (sowie 0-10V, 2-10V) erforderlich. Das robuste Polyamid (PA)-Gehäuse des Aktuators sorgt für einen Schutz von IP67 bei einer Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).

Bitte lesen Sie die Betriebsanleitung sorgfältig, bevor Sie den Aktuator anschließen. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KKM), Aktuator (AG-540-B-DPS) und Montagezubehör.

Vorteile:

• Es handelt sich um einen modulierenden Aktuator mit einem digitalen Positioniersystem (DPS), das die Positionierung des Ventils an einer beliebigen Stelle zwischen 0 und 90 Grad mit einem Steuersignal von 4-20 mA ermöglicht
• Der Aktuator hat ein robustes IP67-Gehäuse
• Der Aktuator hat eine deutliche visuelle Anzeige zur Erkennung der Ventilposition

Nachteile:

• Im Vergleich zu einem pneumatischen Aktuator gleicher Baugröße ist die Betriebsgeschwindigkeit langsamer

Bohrung und Schaltfunktion

Der Kugelkörper hat einen L-Kanal. Durch Drehen des Kugelkörpers um 90 Grad können Sie zwischen zwei Kreisläufen umschalten.

Schematische Darstellung der Schaltfunktion von L-Bohrung-Ventilen

Elektrischer Schaltplan

Der Aktuator verfügt über ein 10-Klemmen-Anschlusssystem, das in wesentliche Strom- und optionale Rückmeldungsfunktionen aufgeteilt ist. Für den Grundbetrieb stellen Klemmen 1, 2 und 3 eine Erdung und eine 24V AC/DC-Stromversorgung mit automatischer Spannungserkennung bereit. Klemmen 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Zur Fernüberwachung stellen Klemmen 6 und 7 ein kontinuierliches Positionsrückmeldungssignal bereit, typischerweise 4-20 mA. An diese Rückmeldungsklemmen darf niemals externe Spannung angelegt werden, um dauerhafte Schäden zu vermeiden. Schließlich verwenden Klemmen 8, 9 und 10 eine gemeinsame Quelle, um diskrete Statusmeldungen Offen" oder Geschlossen" über Endschalter bereitzustellen.

Elektrischer Schaltplan des AG-540-B-DPS-Aktuators.

Montage

Stellen Sie sicher, dass die Position des Kugelkörpers und des Aktuators vor der Montage korrekt eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um den Aktuator mit der Ventilwelle zu verbinden. Befestigen Sie den Aktuator mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittingen, um das Ventil mit Ihrer vorhandenen Rohrleitung zu verbinden.

Hinweis: Dieses Produkt wird in einzelnen Teilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
