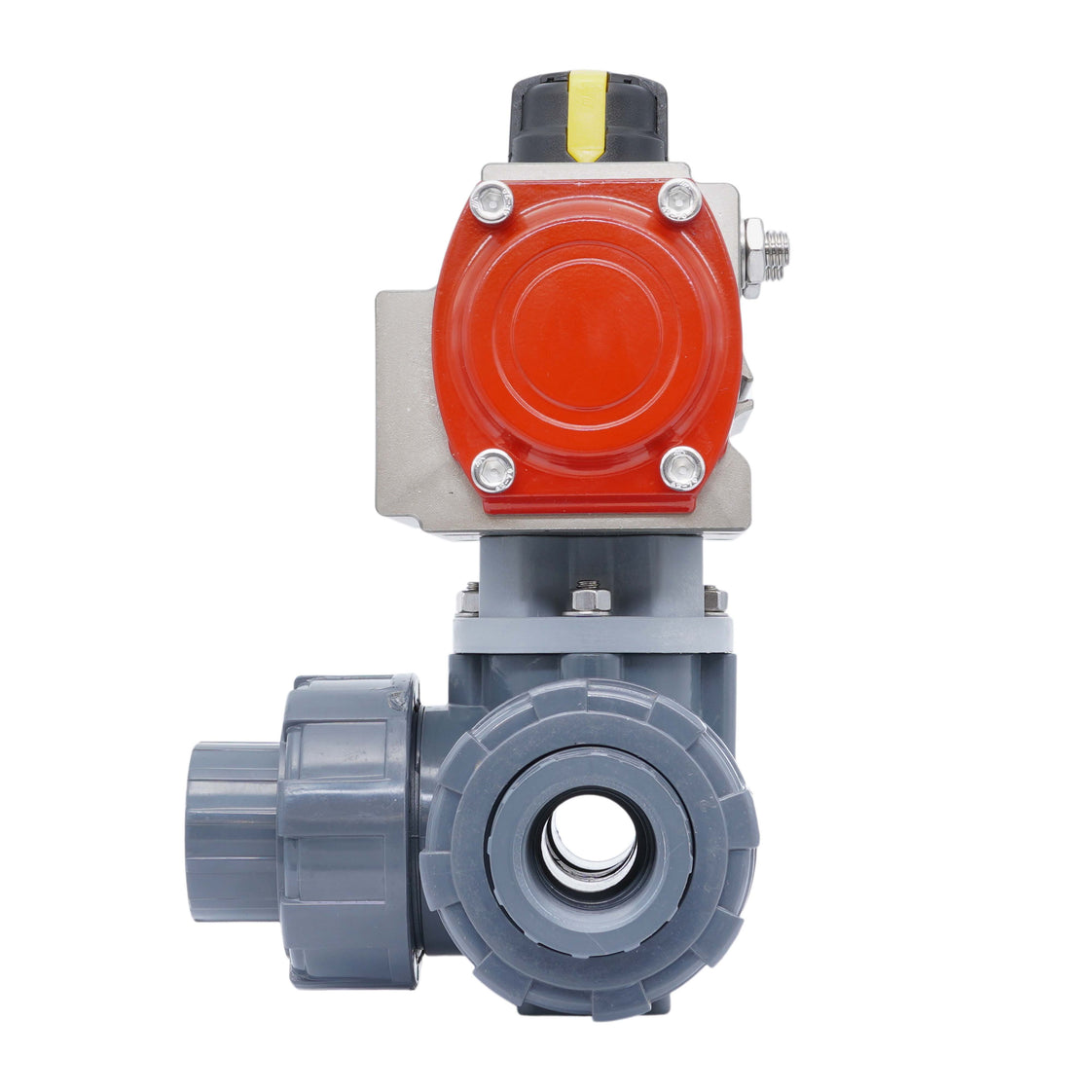

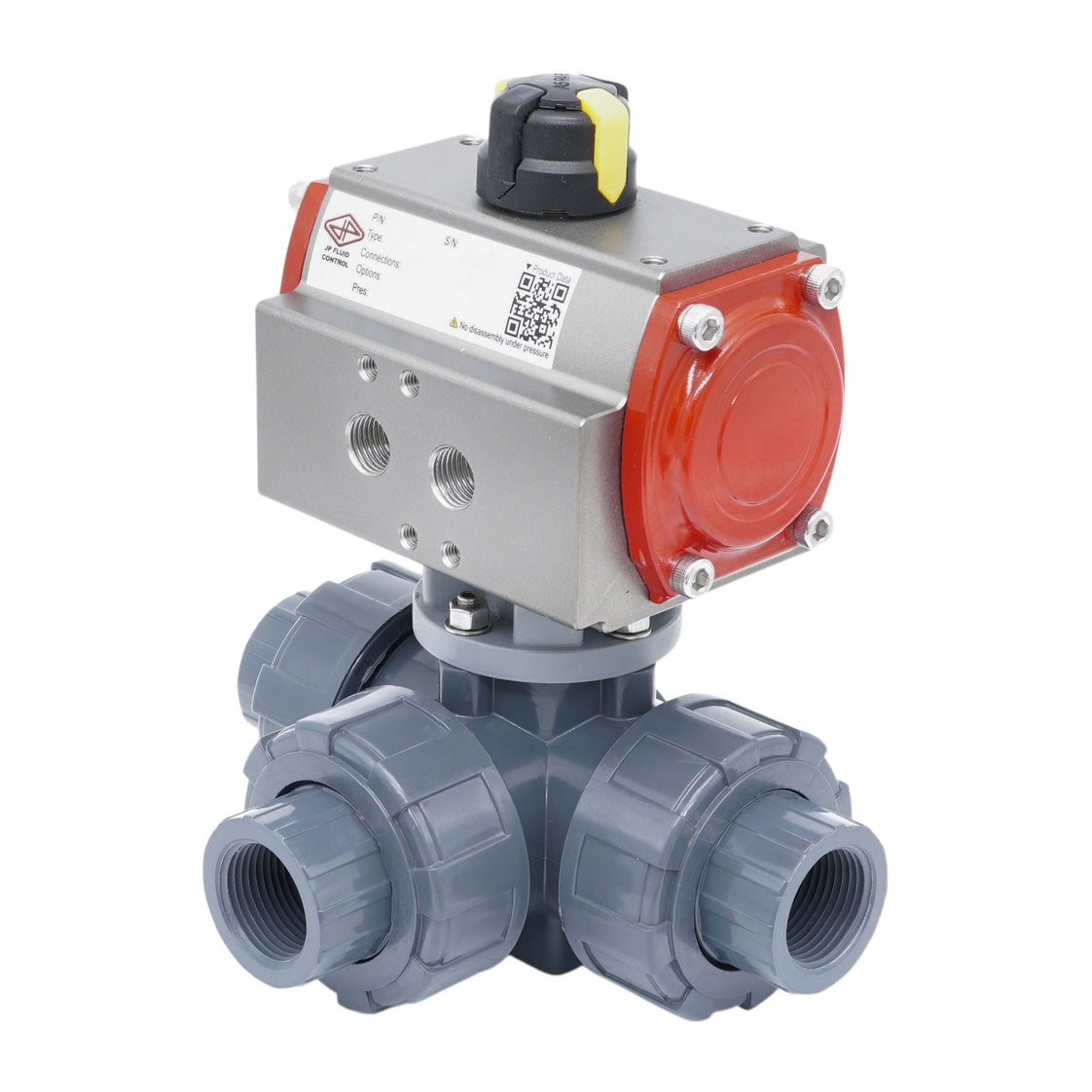

32mm Klebemuffe 3-Wege PVC pneumatischer Kugelhahn T-Bohrung doppelt wirkend

Dieser 3-Wege-Kugelhahn ist pneumatisch betätigt und verfügt über eine Bohrungsgröße von 22 mm. Der Hahn hat 32 mm Klebemuffe-Anschlüsse mit einem True Union Design. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn eignet sich sehr gut für verschmutztes Wasser oder korrosive Medien, wie Chloridlösungen (Meerwasser oder Schwimmbäder). Darüber hinaus sind das PVC-U-Gehäuse und die PTFE/EPDM-Dichtungen für Salzlösungen, verdünnte Säuren und Basen sowie polare Lösungsmittel wie Alkohole geeignet. Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe siehe chemische Beständigkeitstabelle für spezifische Medien. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Der Hahn kann in einem Temperaturbereich von 0 bis 60°C (32 bis 140°F) eingesetzt werden. Der Hahn hat einen Kv-Wert von 12 m³/h bei einem Differenzdruck von 1 bar (Cv = 13.87 gpm). Der Kv-Wert gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an.

Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnstangenmechanismus mit einem 35-Mikron-harteloxierten Aluminiumgehäuse. Der pneumatische Eingangsbereich liegt zwischen 3 und 8 bar (43 bis 116 psi). Zusätzlich verfügt er über eine Namur 1/4-Zoll-Schnittstelle für Magnetventile und eine 50 x 25 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KJN), Aktuator (V3JKP/PR03D) und Montagezubehör.

Vorteile:

• Direktmontage des 1/4 Namur-Magnetventils möglich
• Klarer mechanischer Indikator oben zeigt die Ventilstellung
• Schnelles Öffnen/Schließen
• Doppelt wirkend ermöglicht größere Kontrolle als einfach wirkende Aktuatoren
• Kann mit einer Endschalterbox ausgestattet werden (VDI/VDE 3845 50 x 25 mm)
• Geringere Anfangsinvestitionskosten als eine elektrische Version

Nachteile:

• Doppelt wirkend verbraucht mehr Druckluft als einfach wirkende Aktuatoren

Bohrung und Schaltungsfunktion

Die Kugel hat einen T-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisläufen wechseln oder alle drei Rohre verbinden.

Schematische Zeichnung der Schaltungsfunktion von T-Bohrungsventilen

Tameson 3-Wege PVC-Kugelhähne

Die Serie umfasst zuverlässige 3-Wege-Kugelhähne mit L-Anschluss oder T-Anschluss. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil ist für verschmutztes Wasser oder korrosive Medien konzipiert, wie Chloridlösungen (Meerwasser oder Schwimmbäder). Sie sind nicht geeignet für Öle, Kraftstoffe oder aromatische/chlorierte Kohlenwasserstoffe siehe chemische Beständigkeitstabelle für spezifische Medien. Der Hahn hält einem maximalen Druck von 10 bar bei 20°C (145 psi bei 68°F) stand. Geeignet für Temperaturen zwischen 0 und 60°C (32°F und 140°F). Die Kugelhähne haben einen ISO 5211-Oberflansch (von F03 bis max. F07), der die Montage eines Aktuators ermöglicht.

JP Fluid Control Pneumatikaktuatoren

JP Fluid Control Zahnstangen-Pneumatikaktuatoren sind für den Betrieb von Vierteldrehventilen wie Schmetterlings- und Kugelhähnen konzipiert und bieten sowohl Ein/Aus- als auch modulierende Funktionen. Mit einem langlebigen eloxierten Aluminiumgehäuse liefern diese Aktuatoren ein Drehmoment von bis zu 900 Nm (664 ft-lbf) mit einer konstanten Drehmomentkennlinie über den gesamten Schwenkbereich. Für Präzision und Langlebigkeit ausgelegt, haben sie eine Lebensdauer von 500.000 Zyklen, was eine zuverlässige und sichere Ventilsteuerung gewährleistet. Nach der Montage wird jeder Aktuator auf einem vollautomatischen Prüfstand rigoros getestet, sodass sie für ein breites Spektrum industrieller Anwendungen geeignet sind.
