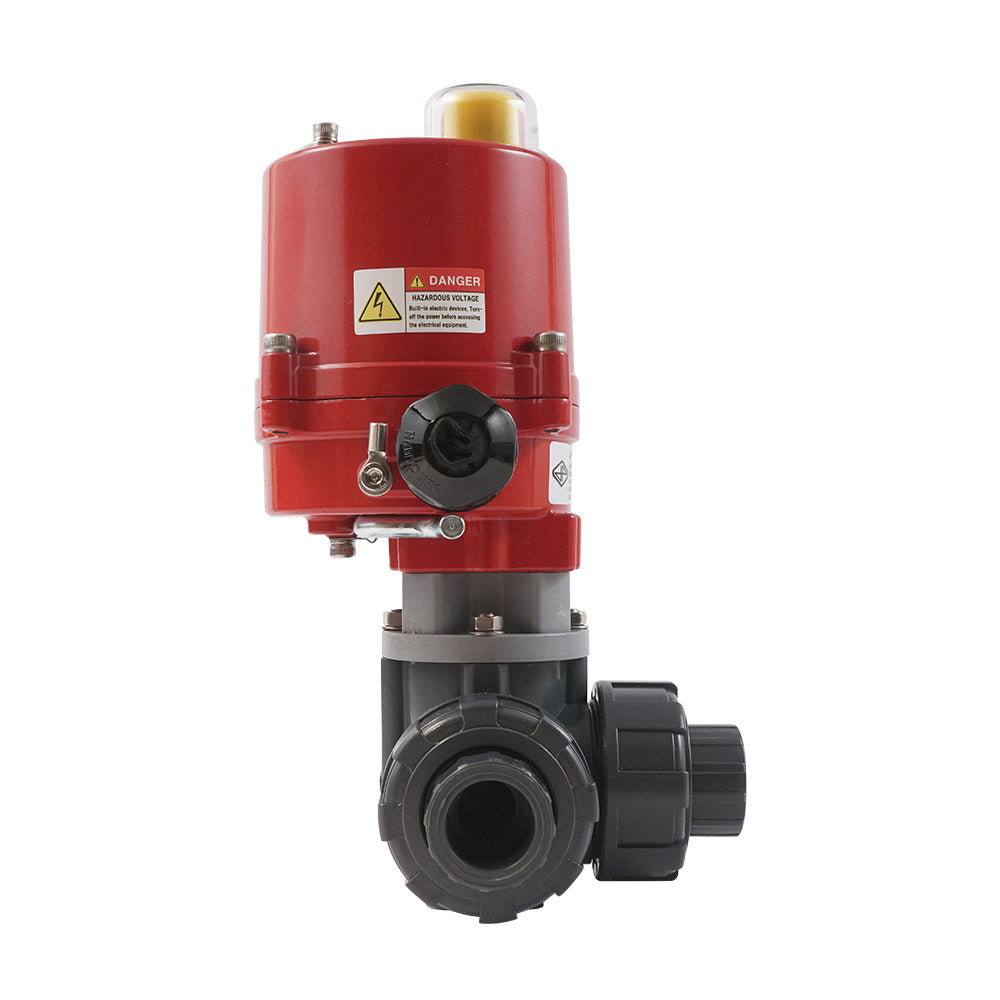

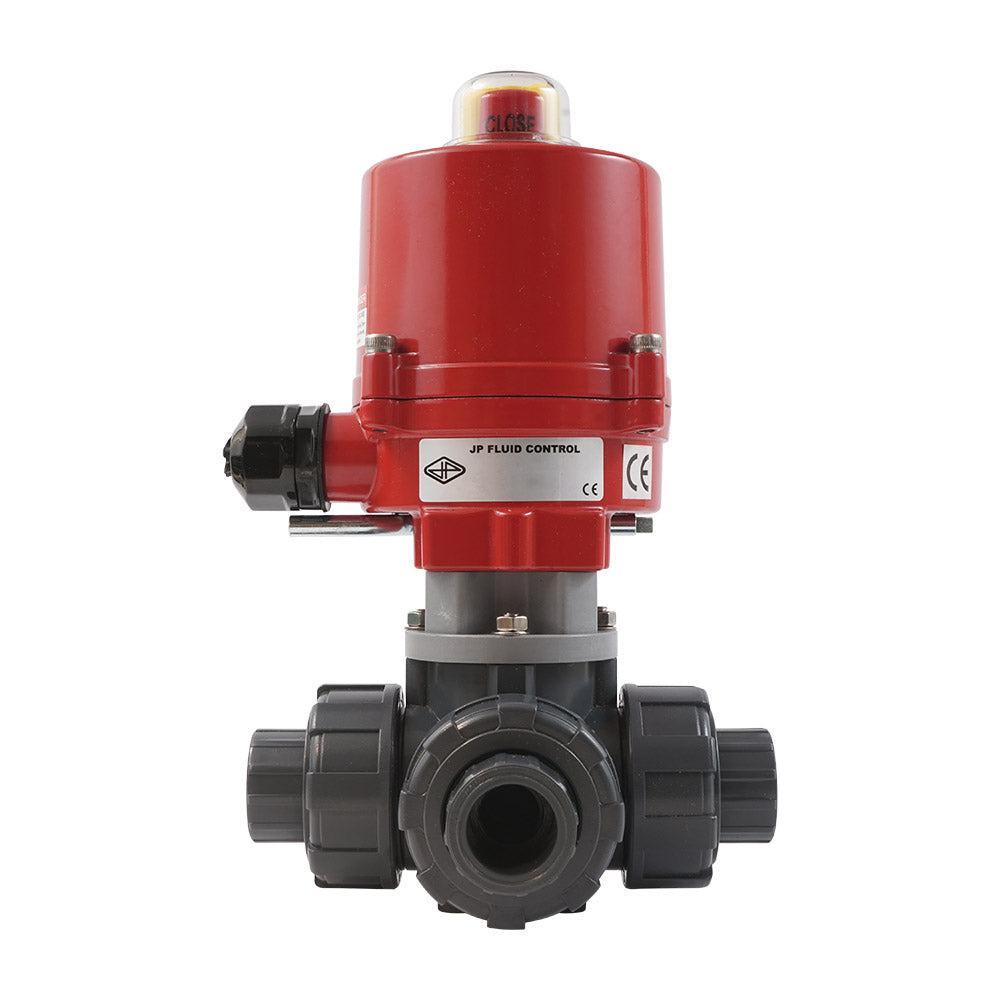

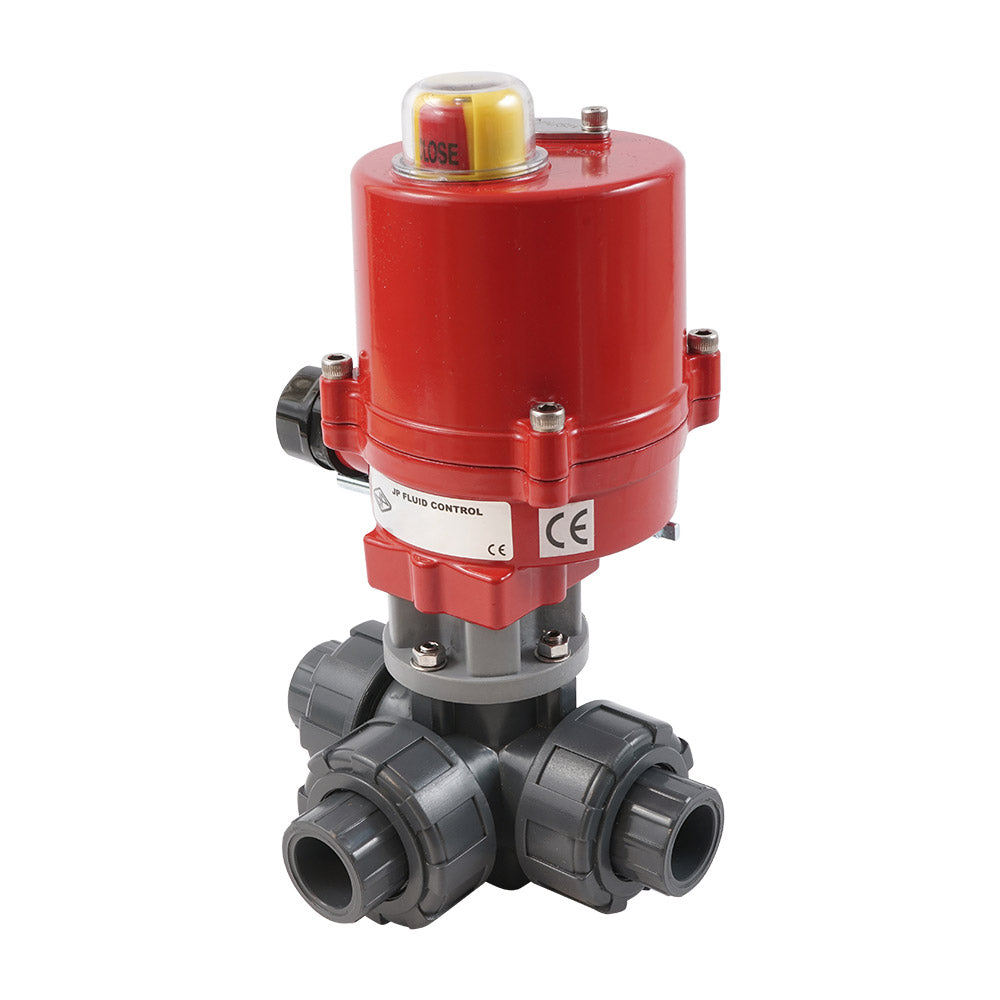

32mm Klebemuffe 3-Wege-PVC-elektrischer Kugelhahn T-Bohrung 100-240 V AC PTFE/EPDM

Dieser robuste und energieeffiziente 3-Wege-(T-Bohrung) elektrische PVC-Kugelhahn von Tameson kann für die Durchflussregelung mit verschmutztem Wasser oder korrosiven Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) eingesetzt werden. Der Hahn hat 32 mm Klebemuffen-Anschlüsse mit True Union Bauform. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Der Hahn hat eine Bohrung von 22 mm mit einem Kv-Wert von 12 m³/h (Cv = 13,87 gpm). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar an. Der Hahn kann Drücke bis zu 10 bar bei 20°C (145 psi bei 68°F) verarbeiten. Er ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Antrieb zieht nominal 0,1A und 0,2A bei maximalem Drehmoment. Der Antrieb hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Der Hahn dreht in 8 Sekunden von 0 auf 90 Grad. Der Antrieb ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Ein mechanischer Positionsanzeiger auf der Oberseite des Antriebs zeigt die Hahnenstellung an. Der Antrieb ist mit einer manuellen Übersteuerung ausgestattet. Wird unzusammengebaut geliefert, inklusive Kugelhahn (V3KJN), Antrieb (AG-040-A) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Robustes IP67 Antriebsgehäuse
• Geeignet für Stromversorgungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Übersteuerung
• Deutlicher visueller Positionsanzeiger

Bohrung und Schaltfunktion

Die Kugel hat einen T-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltkreisen wechseln oder alle drei Rohre verbinden.

Schematische Darstellung der Schaltfunktion von T-Bohrung-Hähnen

Elektrischer Schaltplan

Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Antrieb zieht nominal 0,1A und 0,2A bei maximalem Drehmoment. Um ein Kabel am Antrieb anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit 3-Punkt-Regelung. Klemme 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemme 3 und 4 werden zum Schließen oder Öffnen des Hahns verwendet. Das Signal (Phase/Null) an Klemme 3 und 4 muss dasselbe sein wie an Klemme 2. Verbinden Sie 3 und 4 niemals gleichzeitig, um Kurzschluss und Schäden zu vermeiden. Der Antrieb hat zwei interne Endschalter, die die Motorstromversorgung an den Endpositionen (0° und 90°) unterbrechen, sodass kein Strom verbraucht wird, wenn der Hahn vollständig geöffnet oder vollständig geschlossen ist. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer einstellbar. Darüber hinaus gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z. B. an eine SPS oder Anzeigelampe). Die Winkelposition der Hilfsschalter kann vom Benutzer eingestellt werden - die Motorabschaltschalter nicht. Erden Sie den Antrieb immer und verwenden Sie die Rohre nicht als Erdung.

Elektrischer Schaltplan des AG-040-A Antriebs.

Montage

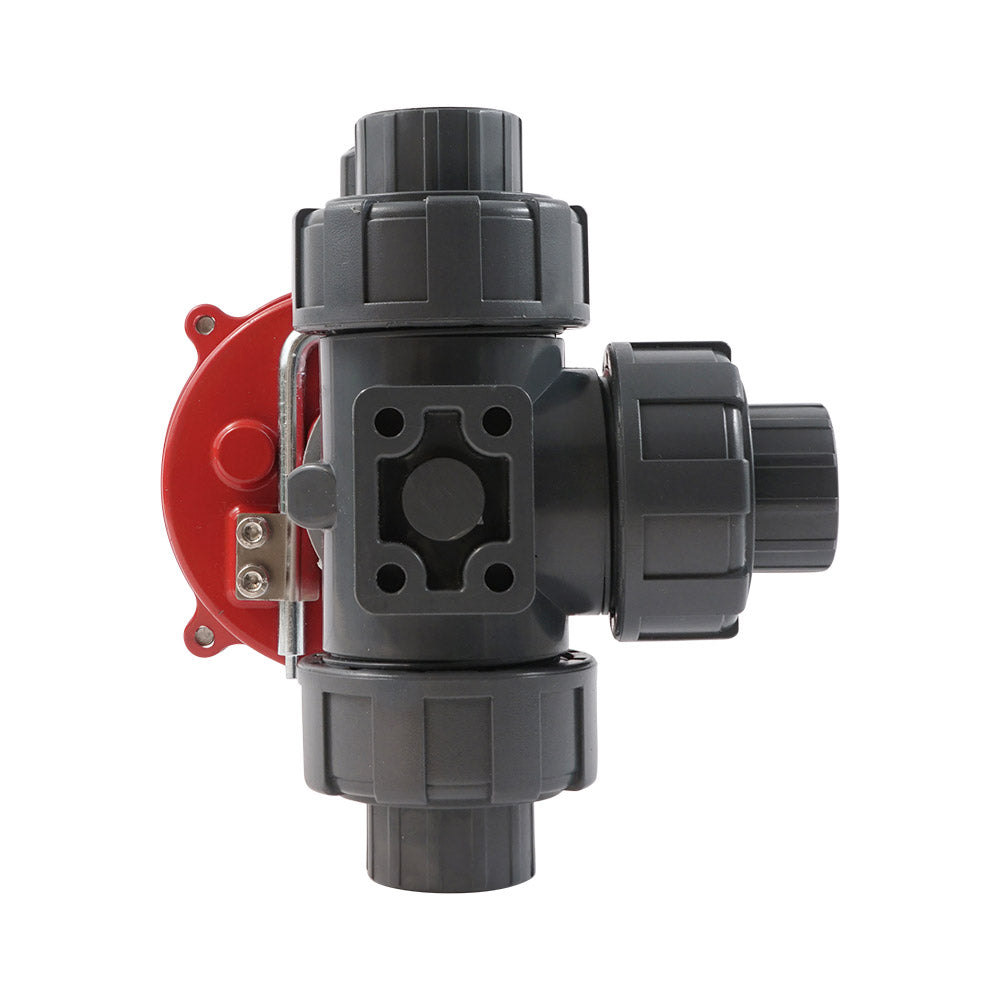

Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage korrekt eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Hahnenwelle zu verbinden. Befestigen Sie den Antrieb mit den mitgelieferten Schrauben am Hahn. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Fittings-Sortiment, um den Hahn an Ihr bestehendes Rohrleitungssystem anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
