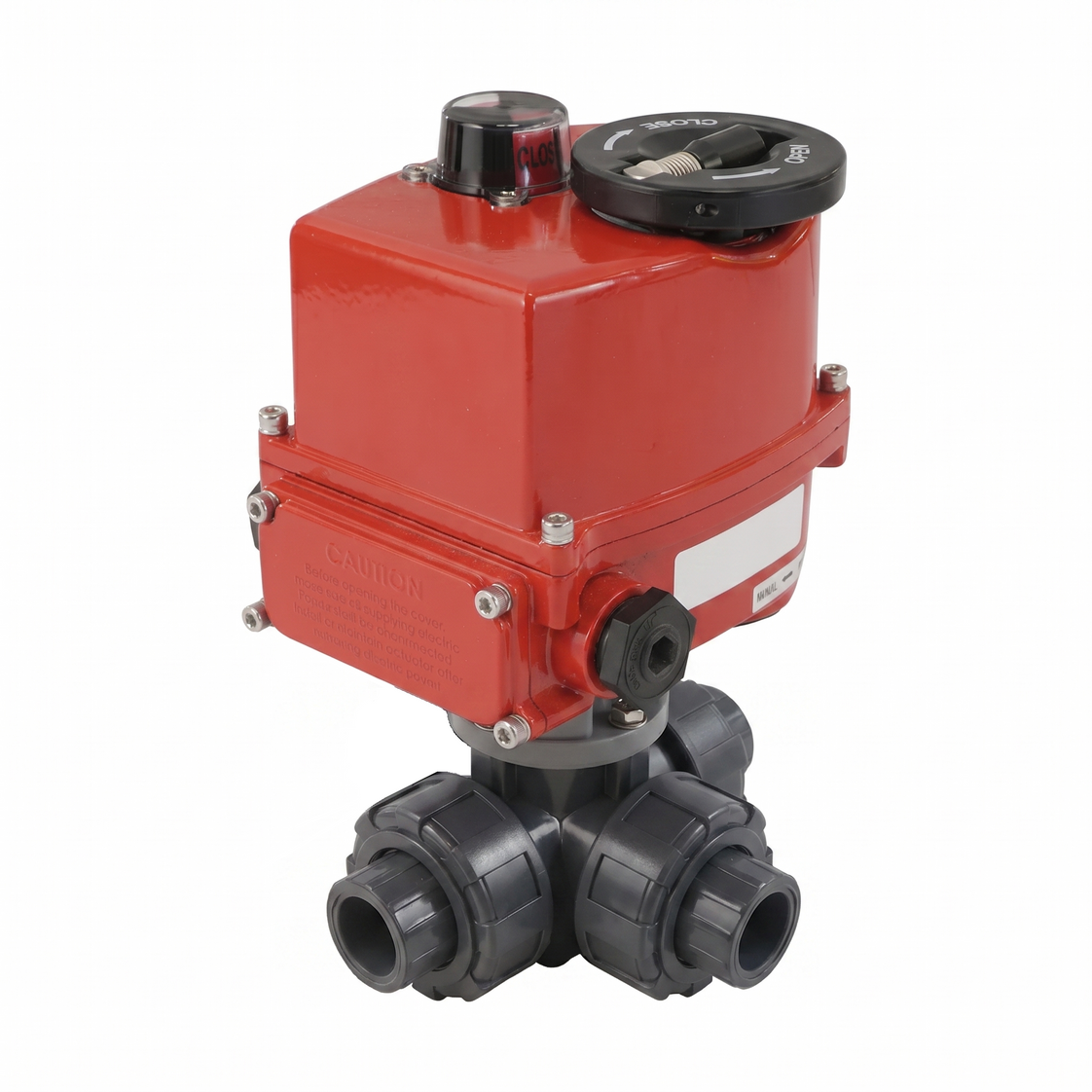

50mm Klebemuffe 3-Wege-PVC modulierender elektrischer Kugelhahn T-Bohrung 24 V AC/DC

Dieser modulierende elektrische Stellantrieb wird in Kombination mit einem 3-Wege-T-Bohrung-PVC-Kugelhahn angeboten. Das Ventil hat 50 mm Klebemuffen-Anschlüsse mit True-Union-Bauform. Das Ventil hat eine Bohrung von 38 mm mit einem Kv-Wert von 47 m³/h (Cv = 54,33 gpm). Kv drückt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem bar aus. Das Ventil kann Drücken von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet. Das Ventil ist für Anwendungen mit verschmutztem Wasser oder korrosiven Medien geeignet, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Das Ventilgehäuse und der Kugelkörper bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM.

Der Stellantrieb kann das Ventil von 0-90 Grad mit einem Betriebsdrehmoment von 40 Nm (höheres Lösedrehmoment, siehe Handbuch) in 13 Sekunden drehen. Er benötigt eine Versorgungsspannung von 24 V AC/DC, hat einen S2-Kurzzeitbetrieb (10 min - siehe Handbuch) und wird mit einem visuellen Positionsanzeiger oben am Gerät geliefert, um die Ventilstellung deutlich zu sehen. Als modulierender Stellantrieb ist er mit einem digitalen Positioniersystem (DPS) ausgestattet, was bedeutet, dass er das Ventil überall zwischen 0-90 Grad positionieren kann. Er benötigt ein Steuersignal von 4-20 mA (und 0-10V, 2-10V) zur Positionierung. Mit dem strapazierfähigen Polyamid (PA)-Gehäuse des Stellantriebs bietet das Gerät einen Schutz von IP67 bei einer Umgebungstemperatur von -10°C bis 50°C (14°F bis 122°F).

Bitte lesen Sie die Bedienungsanleitung sorgfältig, bevor Sie den Stellantrieb anschließen. Wird unmontiert geliefert, einschließlich Kugelhahn (V3KJQ), Stellantrieb (AG-540-B-DPS) und Montagezubehör.

Vorteile:

• Es ist ein modulierender Stellantrieb mit einem digitalen Positioniersystem (DPS), um das Ventil überall zwischen 0-90 Grad mit einem Steuersignal von 4-20 mA zu positionieren
• Der Stellantrieb hat ein robustes IP67-Gehäuse
• Der Stellantrieb hat eine deutliche visuelle Anzeige, um die Position des Ventils zu sehen

Nachteile:

• Im Vergleich zu einem pneumatischen Stellantrieb gleicher Baugröße ist die Betriebsgeschwindigkeit langsamer

Bohrung und Schaltfunktion

Der Kugelkörper hat einen T-Anschluss. Durch Drehen des Kugelkörpers um 90 Grad können Sie zwischen zwei Kreisläufen wechseln oder alle drei Rohre verbinden.

Schematische Darstellung der Schaltfunktion von T-Bohrungsventilen

Elektrischer Schaltplan

Der Stellantrieb verfügt über ein 10-Klemmen-Verdrahtungssystem, das zwischen wesentlichen Strom- und optionalen Rückmeldefunktionen aufgeteilt ist. Für den Grundbetrieb liefern die Klemmen 1, 2 und 3 eine Erdung und eine 24V AC/DC-Stromversorgung mit automatischer Spannungserkennung. Die Klemmen 4 und 5 empfangen ein modulierendes Eingangssignal, das standardmäßig auf 4-20 mA eingestellt ist, aber auf 0-10V oder 2-10V konfiguriert werden kann. Zur Fernüberwachung liefern die Klemmen 6 und 7 ein kontinuierliches Positionsrückmeldesignal, typischerweise 4-20 mA. An diese Rückmeldeanschlüsse darf niemals externe Spannung angelegt werden, um dauerhafte Schäden zu vermeiden. Schließlich verwenden die Klemmen 8, 9 und 10 eine gemeinsame Quelle, um diskrete Offen"- oder Geschlossen"-Statusbestätigungen über Endschalter bereitzustellen.

Elektrischer Schaltplan des AG-540-B-DPS Stellantriebs.

Montage

Stellen Sie sicher, dass die Position des Kugelkörpers und des Stellantriebs vor der Montage korrekt eingestellt ist. Der Stellantrieb wird mit zwei Adaptern geliefert, um den Stellantrieb mit der Ventilwelle zu verbinden. Befestigen Sie den Stellantrieb mit den mitgelieferten Schrauben am Ventil. Zwischen beiden Flanschen darf kein Spiel vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil an Ihre vorhandene Rohrleitung anzuschließen.

Hinweis: Dieses Produkt wird in separaten Teilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
