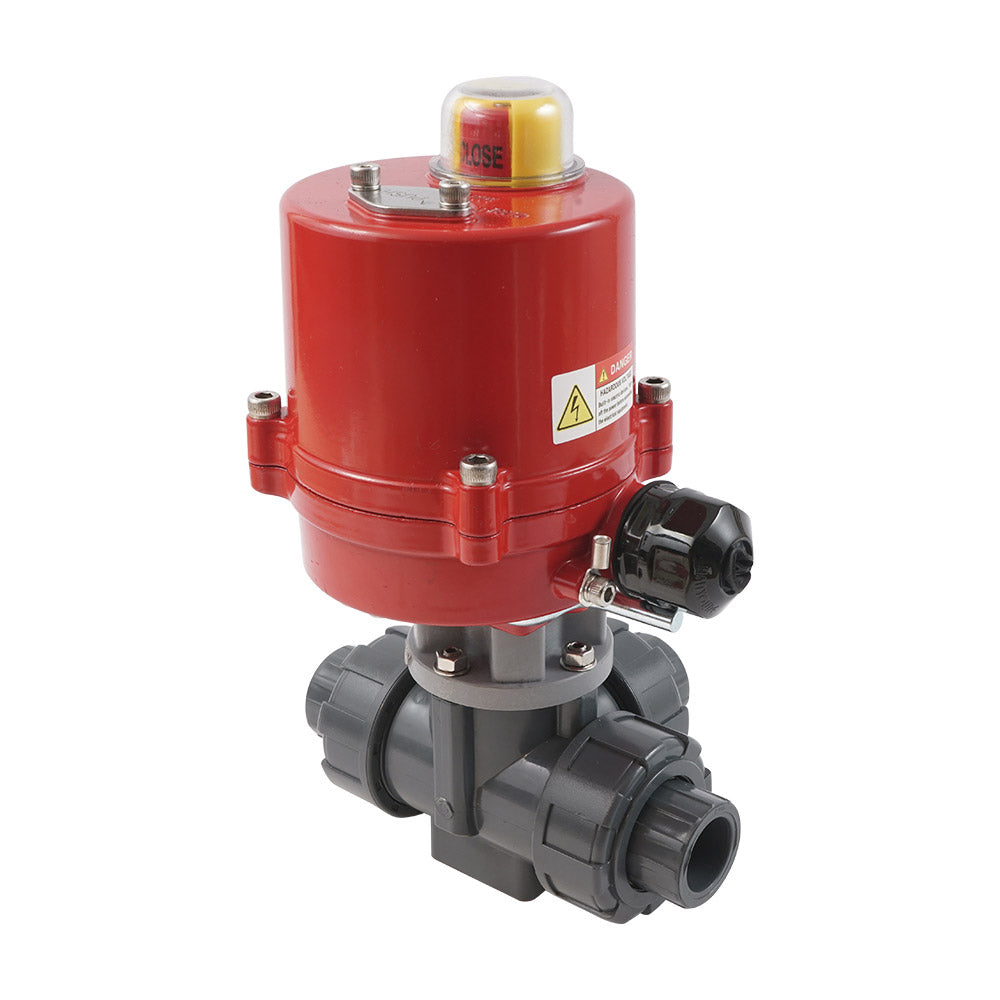

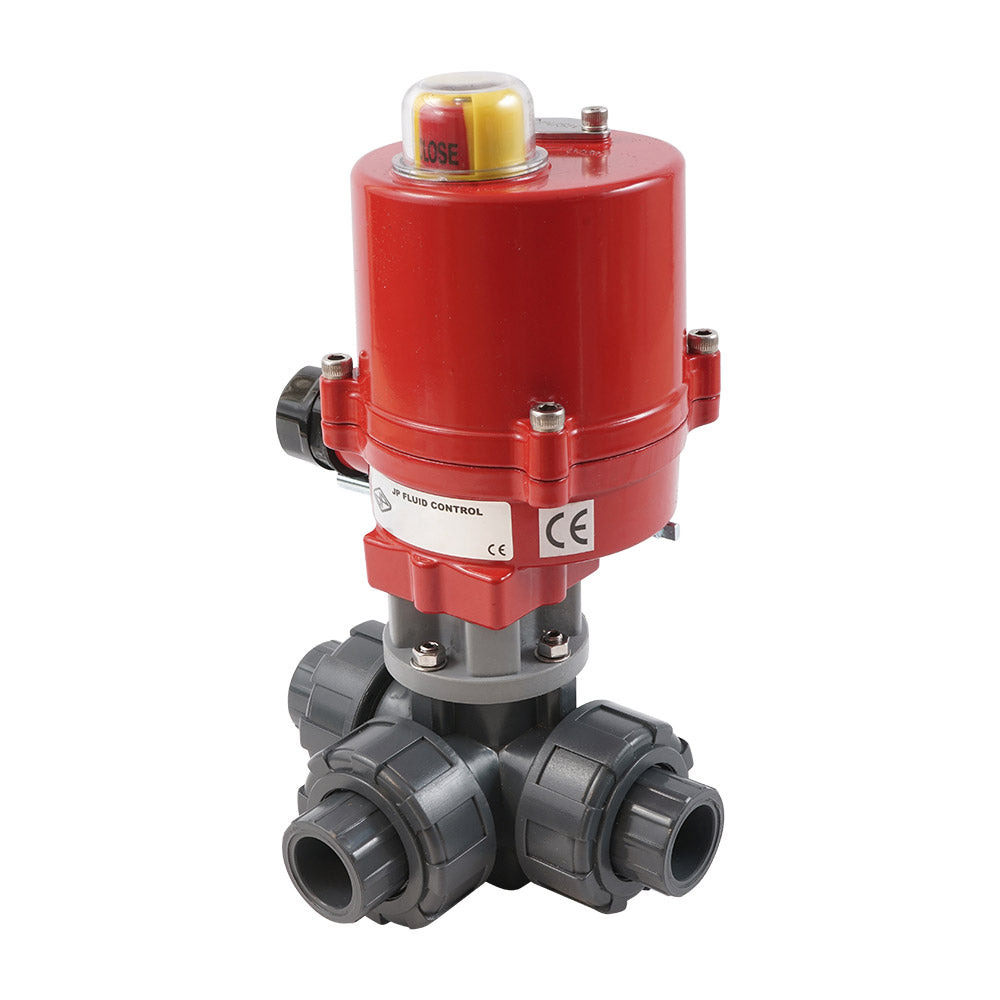

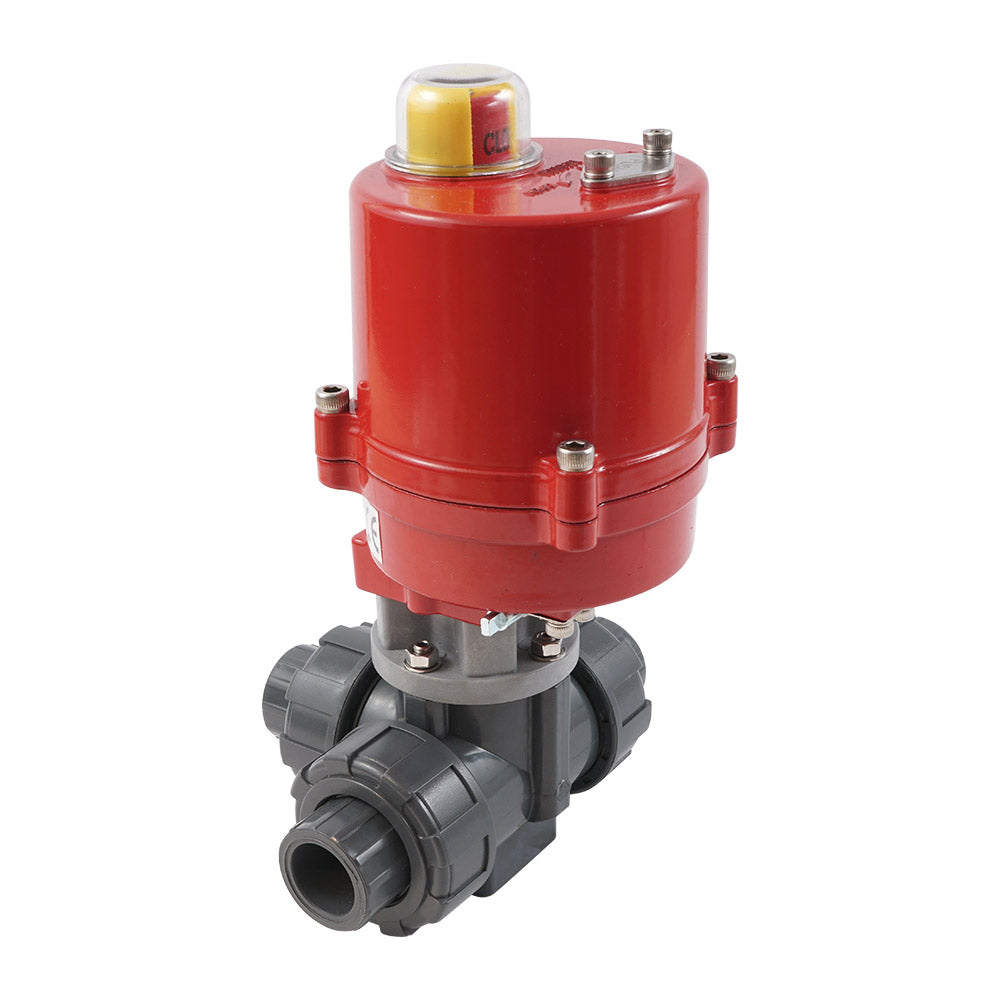

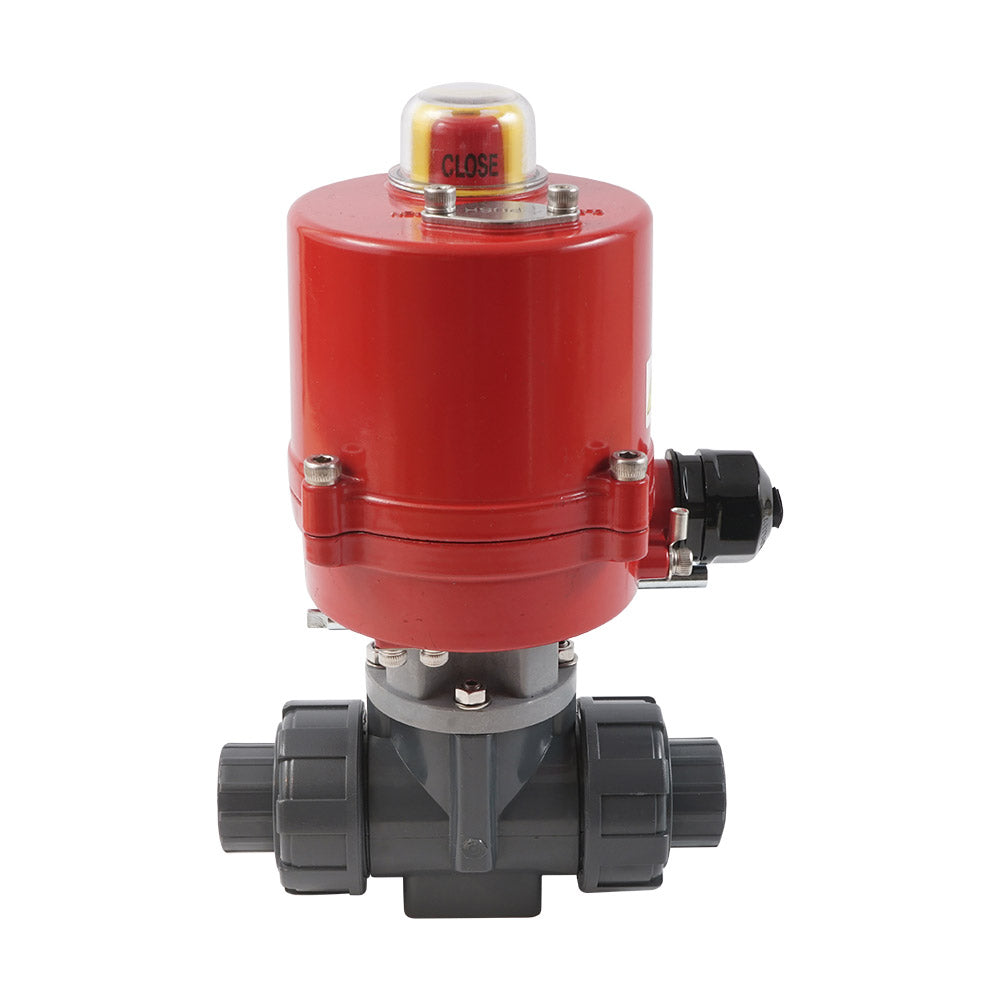

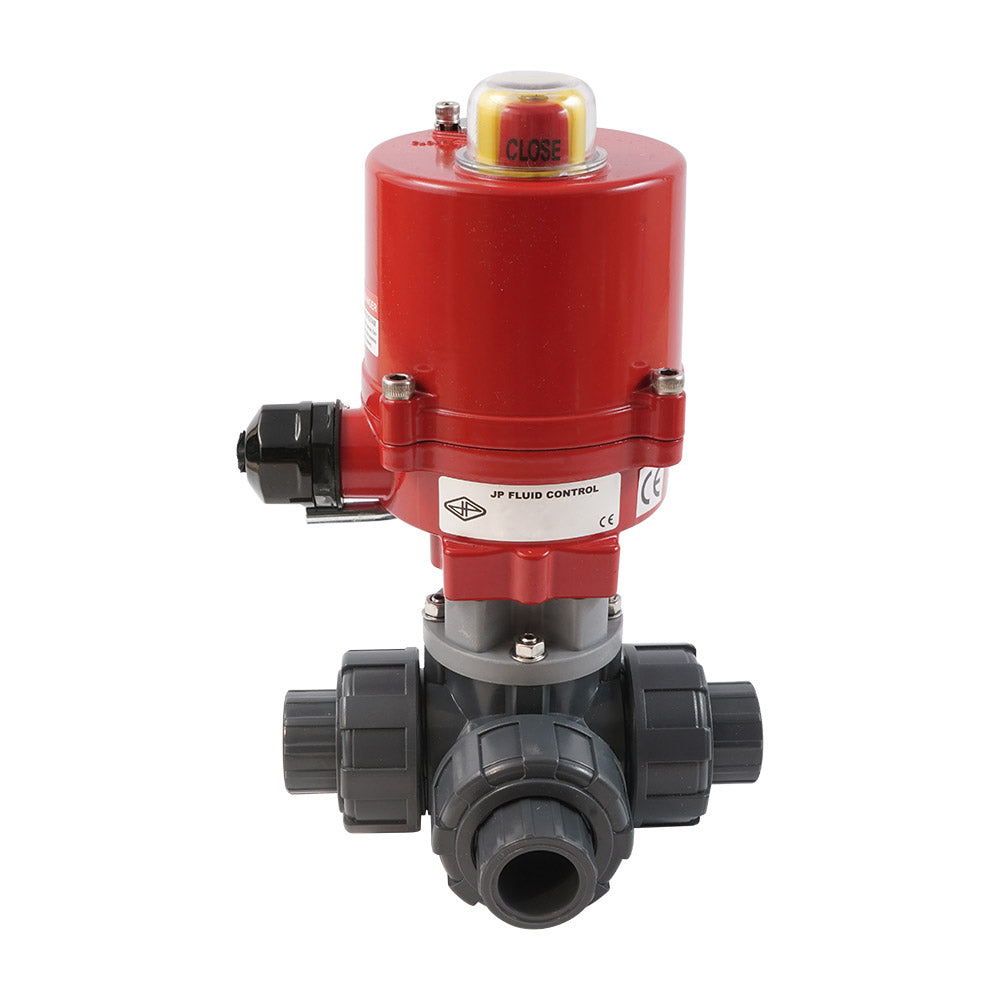

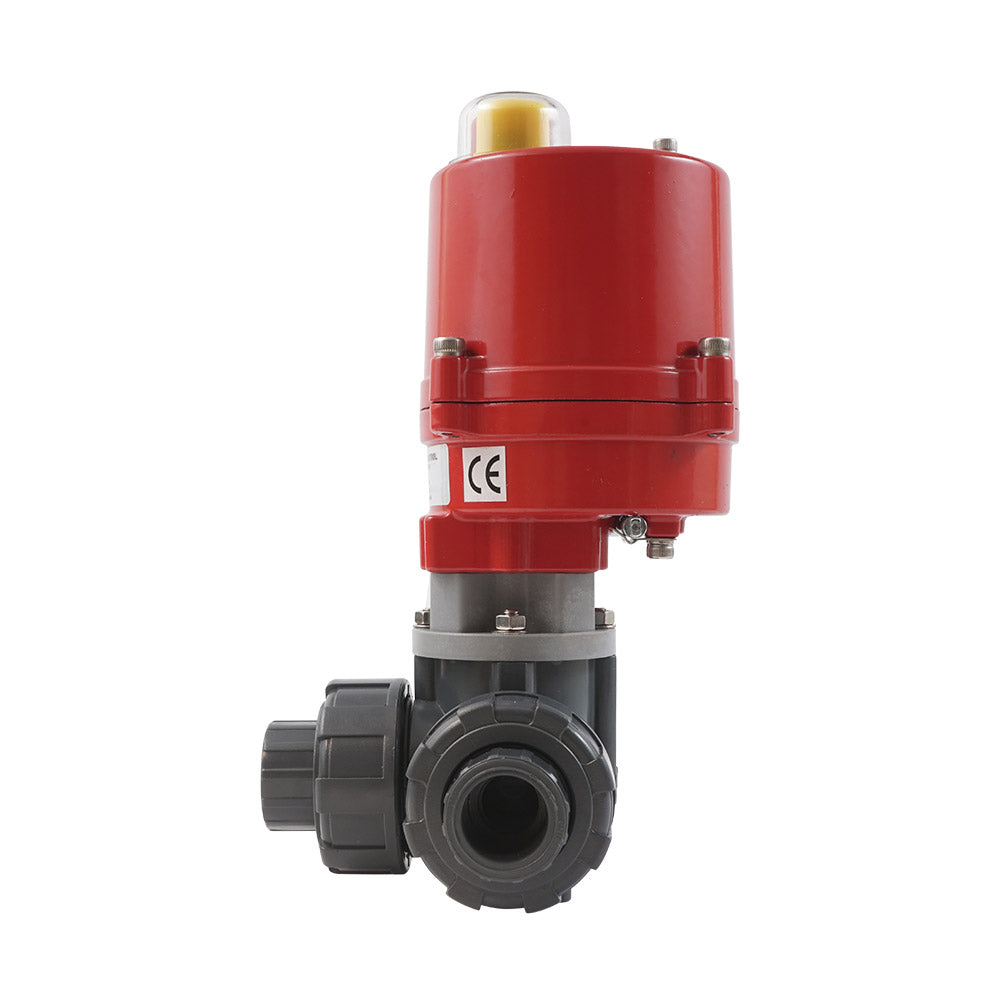

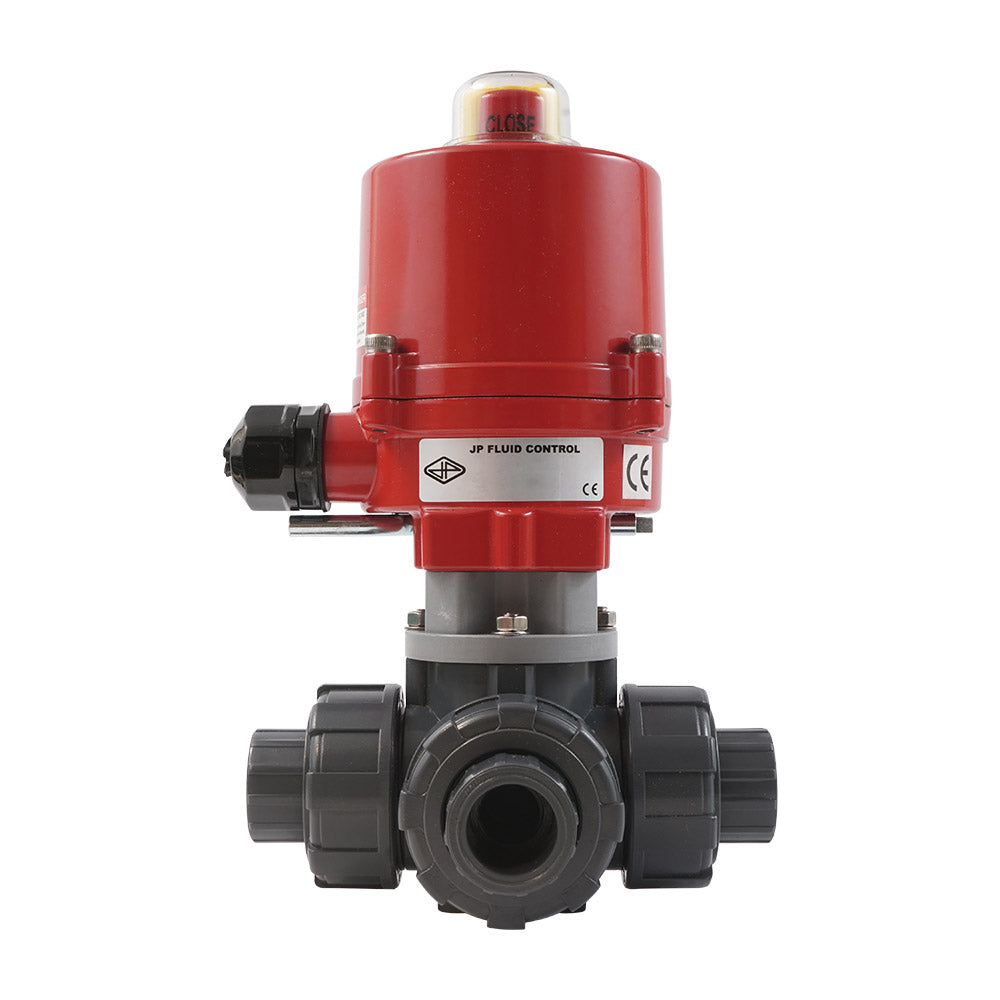

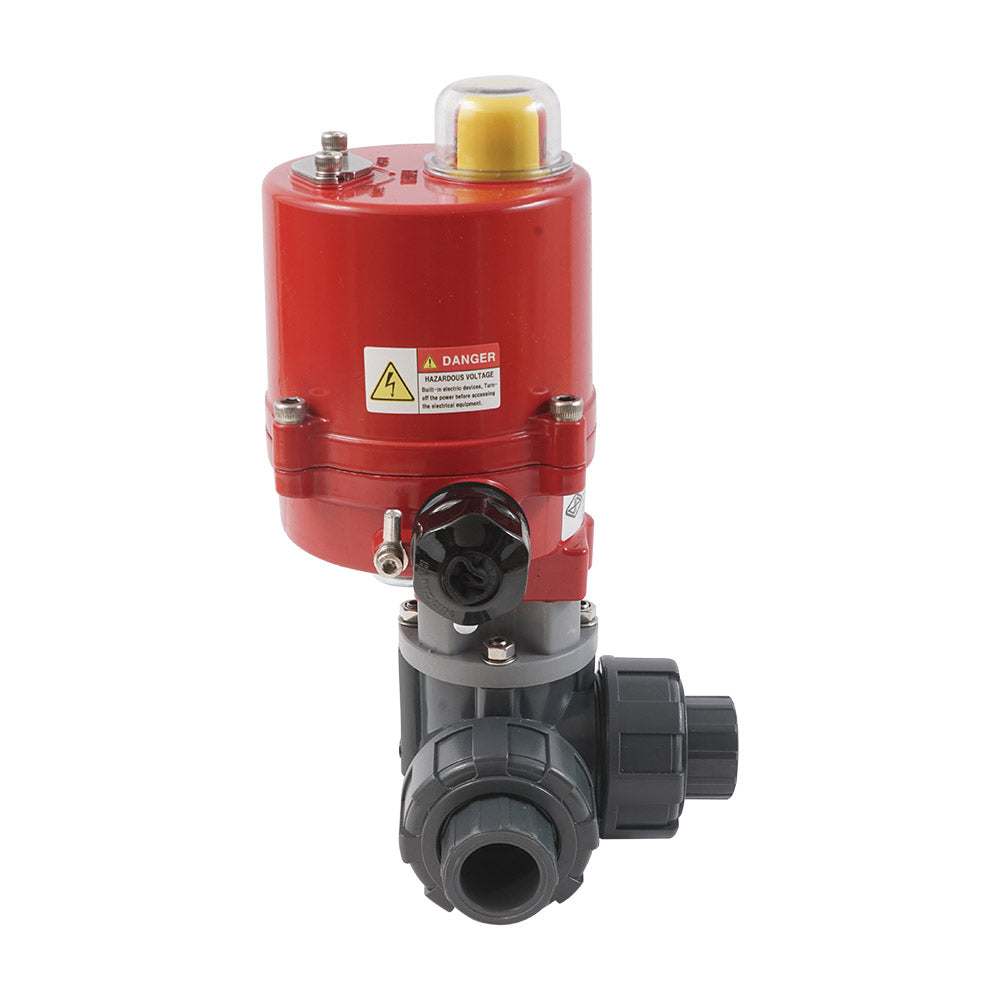

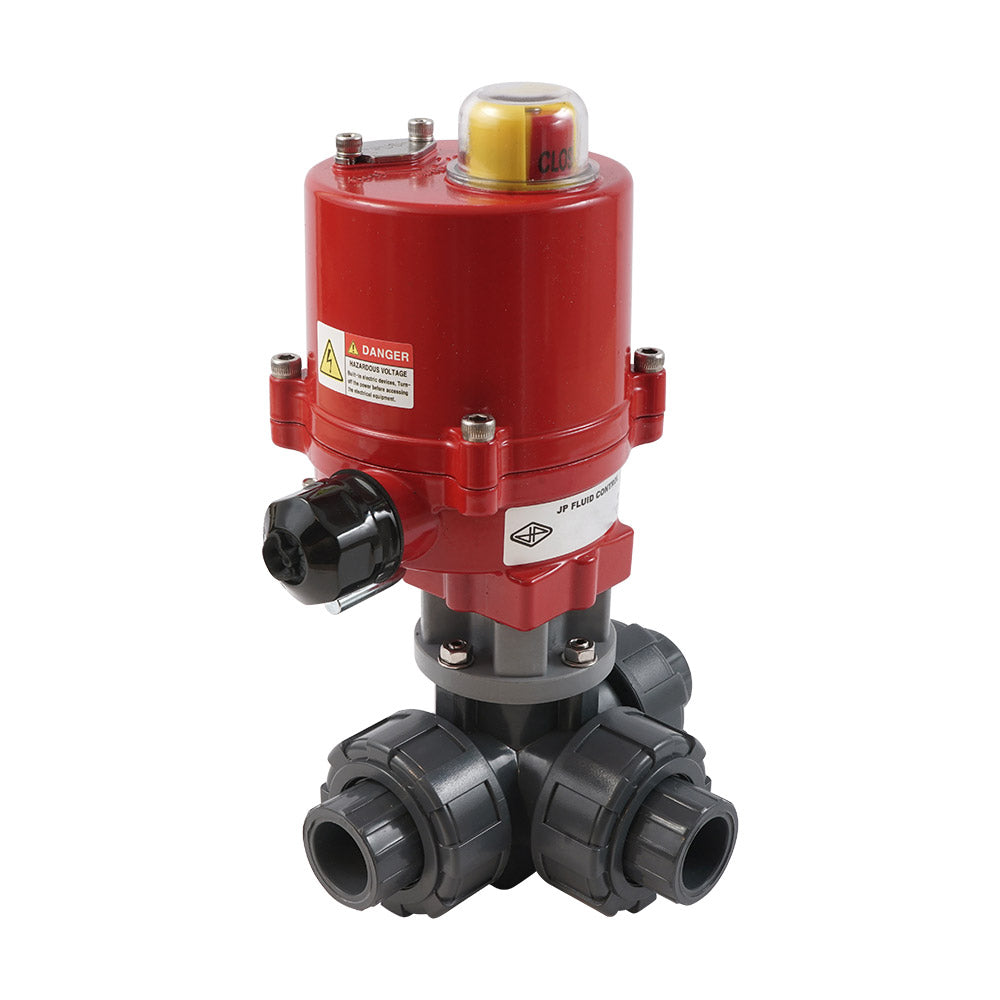

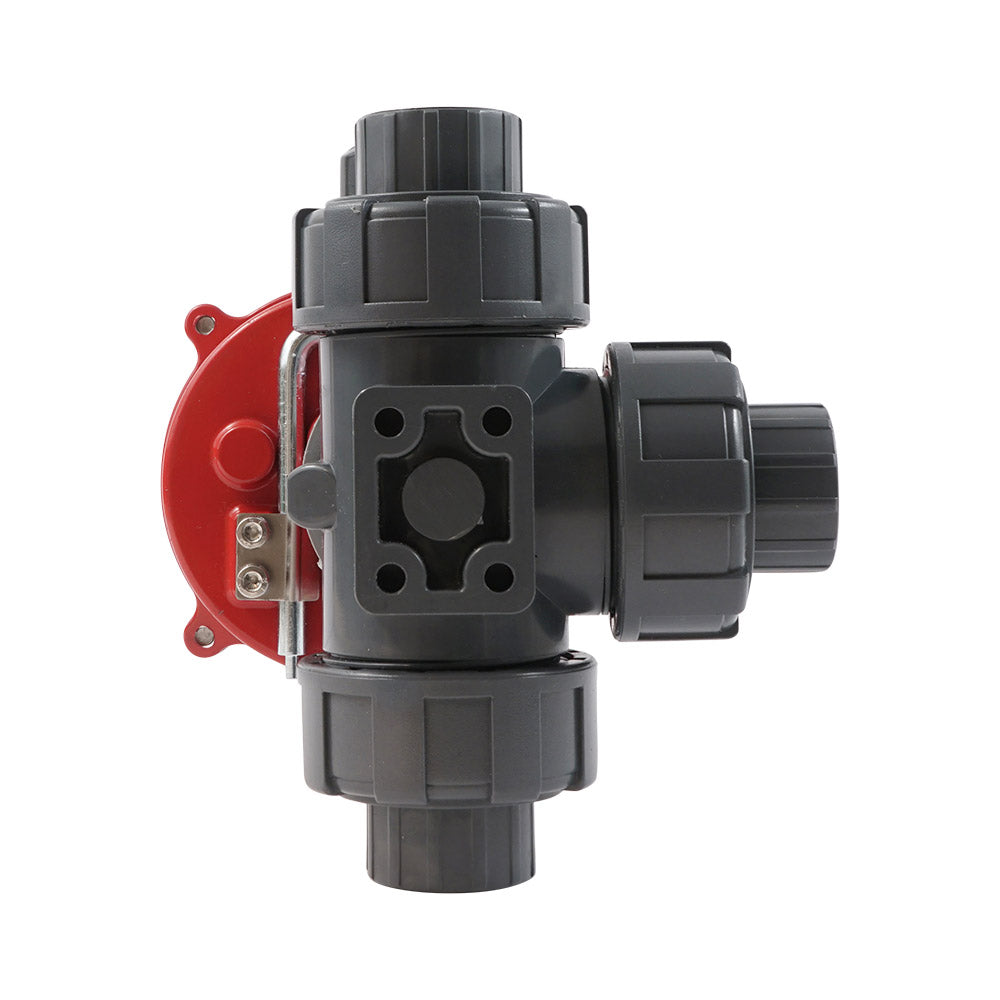

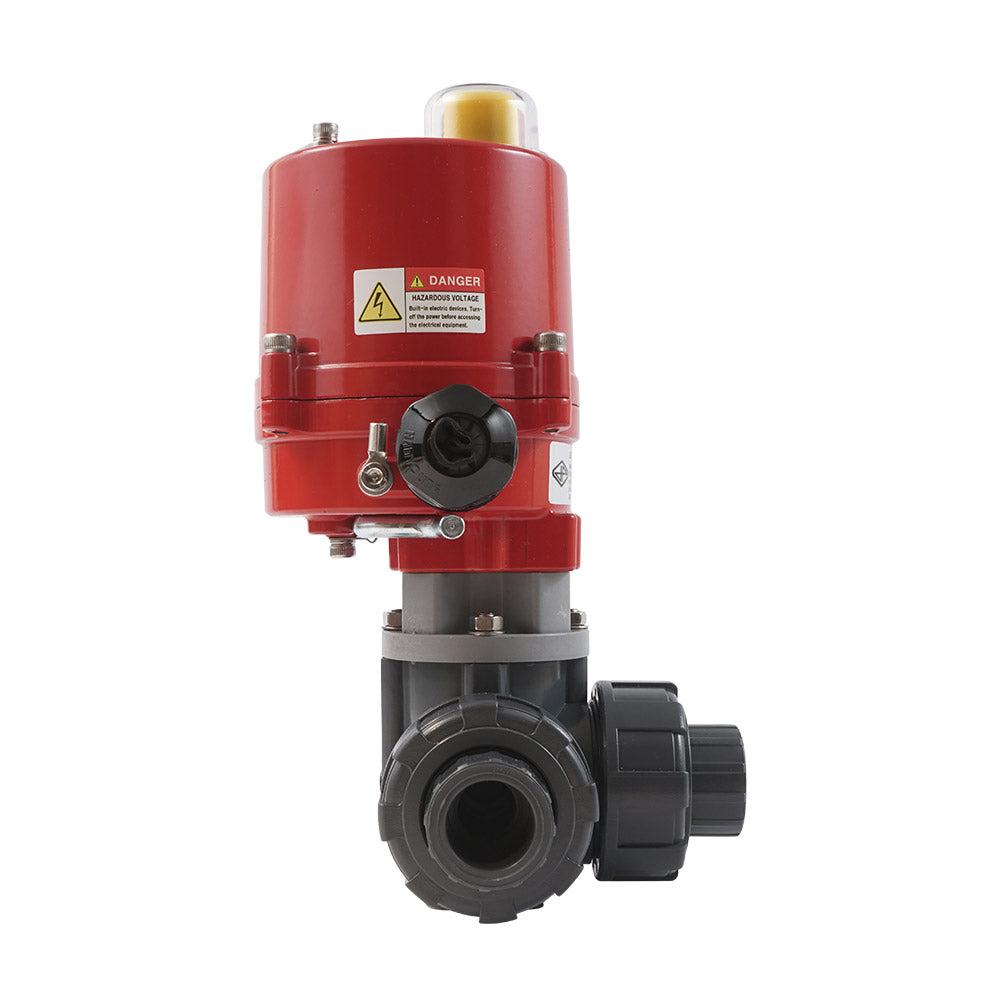

75mm Klebemuffe 3-Wege PVC elektrischer Kugelhahn T-Bohrung 100-240 V AC PTFE/EPDM

Dieser robuste und energieeffiziente 3-Wege (T-Bohrung) elektrische PVC-Kugelhahn von Tameson eignet sich zur Durchflussregelung bei verunreinigtem Wasser oder korrosiven Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder). Das Ventil verfügt über 75-mm-Klebemuffe-Anschlüsse mit einer True-Union-Bauform. Das Ventilgehäuse und die Kugel bestehen aus PVC-U. Die Dichtungen bestehen aus PTFE/EPDM. Das Ventil hat eine Bohrung von 50 mm, mit einem Kv-Wert von 80 m³/h (Cv = 92,48 gpm). Kv gibt die Durchflussmenge von Wasser in m³/h bei einem Druckabfall von einem bar an. Das Ventil kann Drücken von bis zu 10 bar bei 20°C (145 psi bei 68°F) standhalten. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator nimmt nominal 0,1A und bei maximalem Drehmoment 0,2A auf. Der Aktuator hat ein robustes Aluminiumgehäuse (IP67, sofern ein geeignetes Kabel angeschlossen ist) und liefert maximal 40 Nm Drehmoment. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Der Aktuator ist mit zwei zusätzlichen Endschaltern für die Positionsrückmeldung ausgestattet. Die Endschalter befinden sich bei 0 und 90 Grad. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer angepasst werden. Eine mechanische Positionsanzeige oben am Aktuator zeigt die Ventilstellung an. Der Aktuator ist mit einer manuellen Übersteuerung ausgestattet. Wird unzusammengebaut geliefert, einschließlich Kugelhahn (V3KJT), Aktuator (AG-040-A) und Montagezubehör.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Robustes IP67-Aktuatorgehäuse
• Geeignet für Netzspannungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Übersteuerung
• Deutliche visuelle Positionsanzeige

Bohrung und Schaltfunktion

Die Kugel hat einen T-Anschluss. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Kreisen umschalten oder alle drei Rohre verbinden.

Schematische Darstellung der Schaltfunktion von T-Bohrungsventilen

Elektrischer Schaltplan

Der Aktuator kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt betrieben werden. Der Aktuator nimmt nominal 0,1A und bei maximalem Drehmoment 0,2A auf. Um ein Kabel am Aktuator anzuschließen, muss die Abdeckung mit vier Schrauben entfernt werden. Das System arbeitet mit 3-Punkt-Steuerung. Klemme 1 und 2 sind dauerhaft mit der Stromversorgung verbunden. Klemme 3 und 4 werden zum Schließen oder Öffnen des Ventils verwendet. Das Signal (Phase/Null) an Klemme 3 und 4 muss dasselbe sein wie an Klemme 2. Verbinden Sie 3 und 4 niemals gleichzeitig, um Kurzschluss und Schäden zu vermeiden. Der Aktuator hat zwei interne Endschalter, die die Motorleistung an den Endpositionen (0° und 90°) unterbrechen, sodass kein Strom verbraucht wird, wenn das Ventil vollständig geöffnet oder geschlossen ist. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer verstellbar. Zusätzlich gibt es zwei Hilfsschalter für externe Positionsrückmeldung (z. B. an eine SPS oder Kontrollleuchte). Die Winkelposition der Hilfsschalter kann vom Benutzer angepasst werden - die Motorabschaltschalter hingegen nicht. Schließen Sie stets den Schutzleiter an und verwenden Sie die Rohre nicht als Erde.

Elektrischer Schaltplan des AG-040-A-Aktuators.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Aktuators vor der Montage korrekt eingestellt sind. Der Aktuator wird mit zwei Adaptern geliefert, um den Aktuator mit der Ventilachse zu verbinden. Befestigen Sie den Aktuator mit den mitgelieferten Schrauben am Ventil. Es darf kein Spiel zwischen beiden Flanschen vorhanden sein. Verwenden Sie unser Sortiment an Armaturen, um das Ventil an Ihre vorhandene Rohrleitung anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagezubehör.
