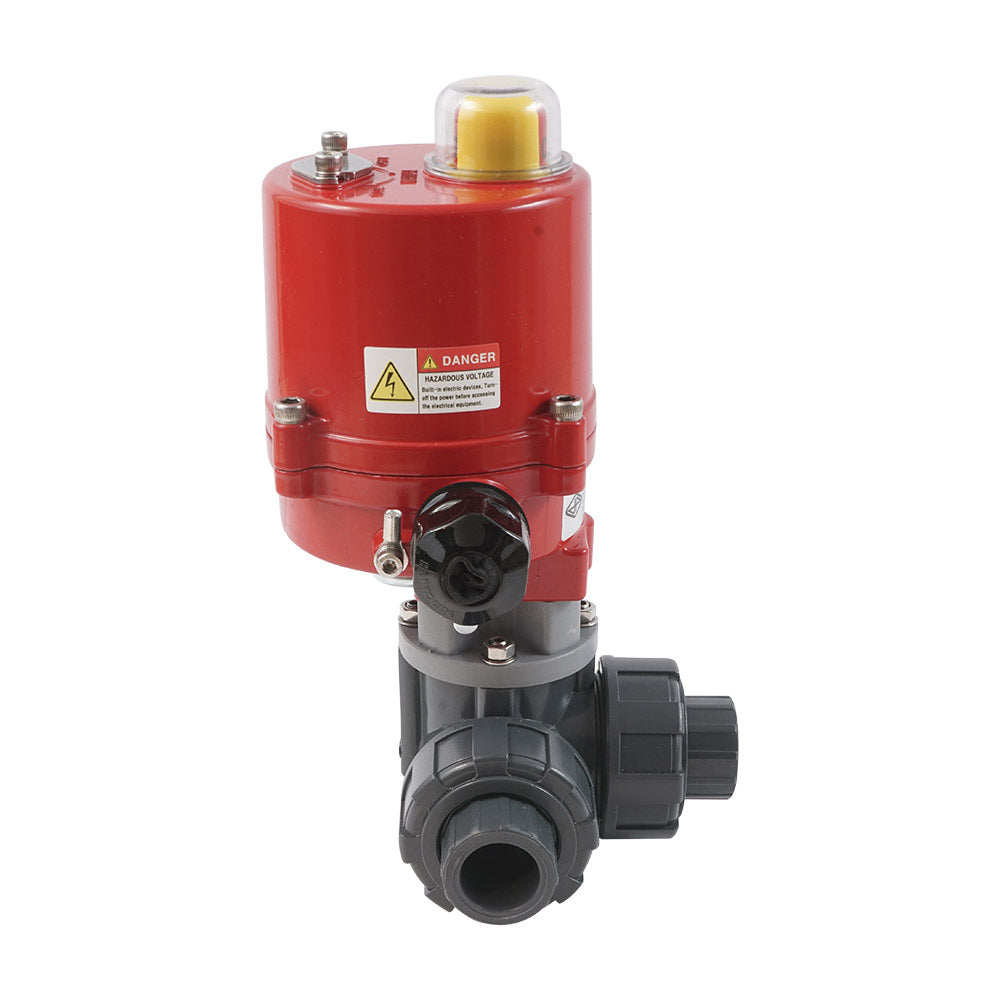

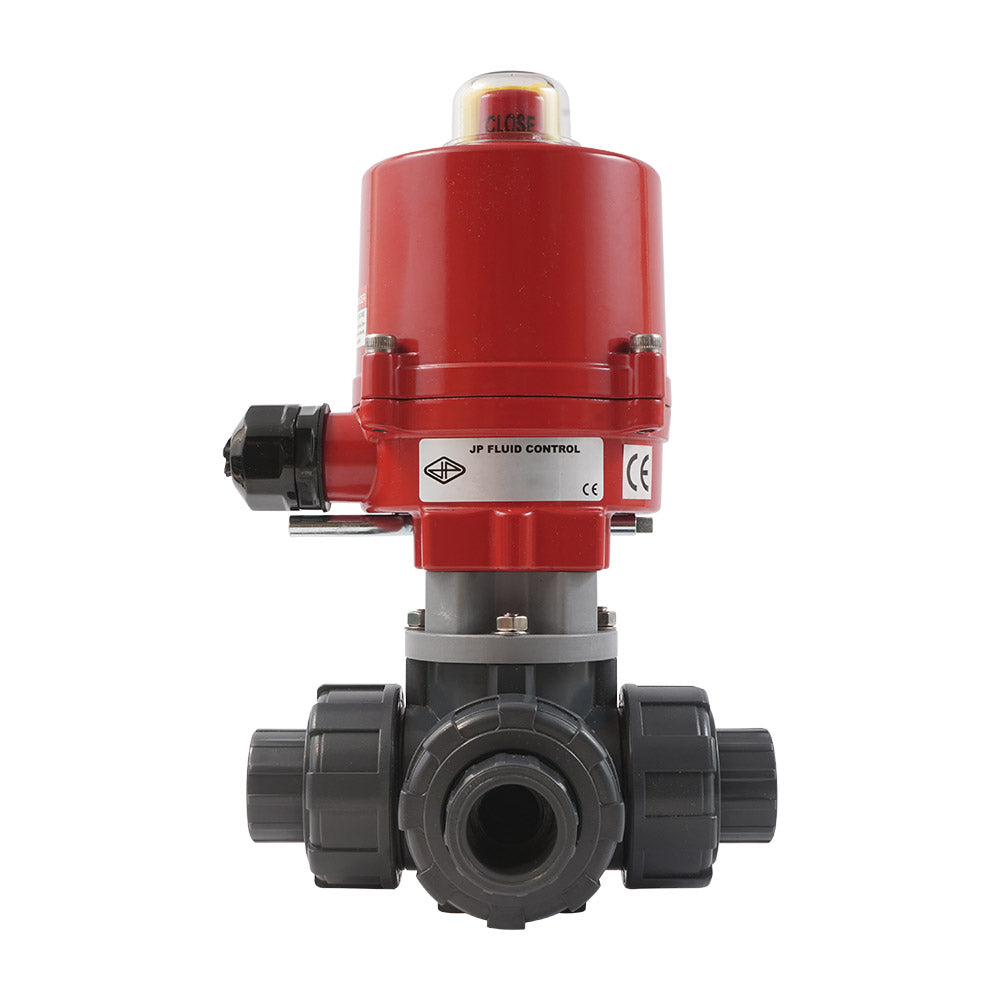

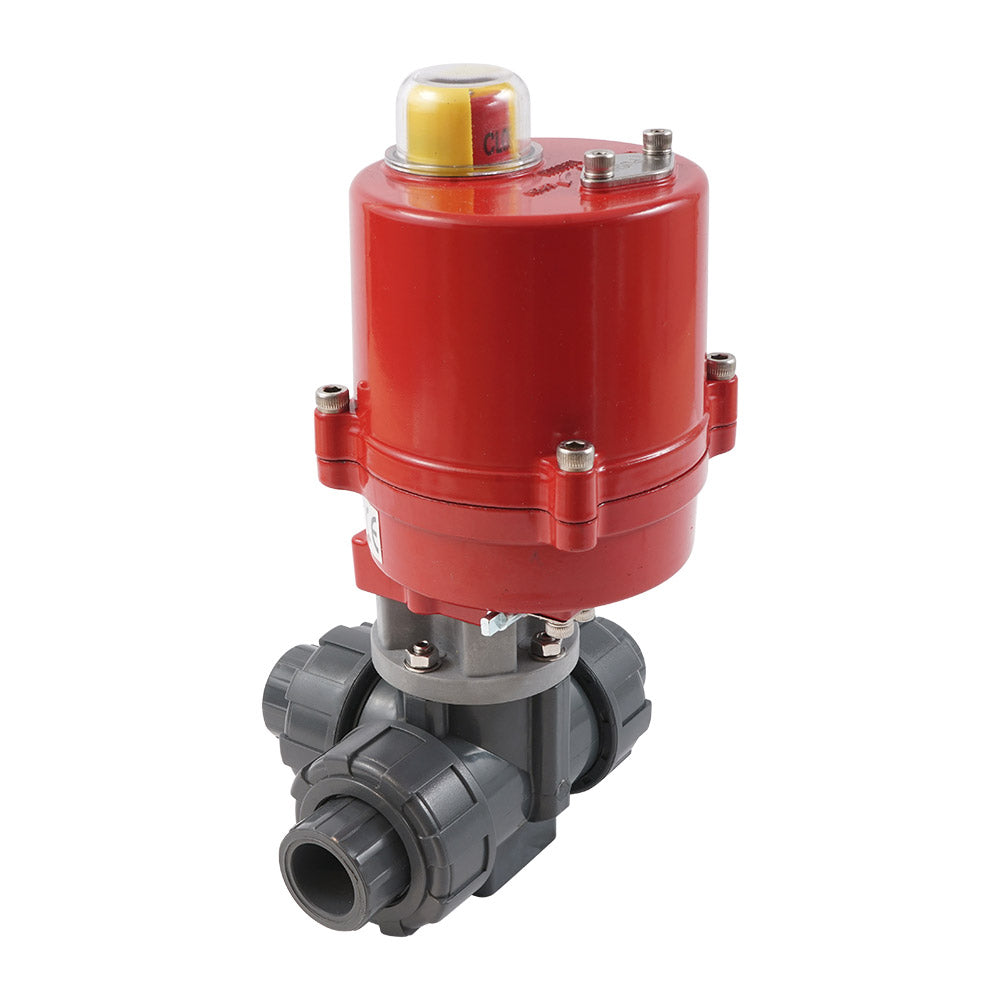

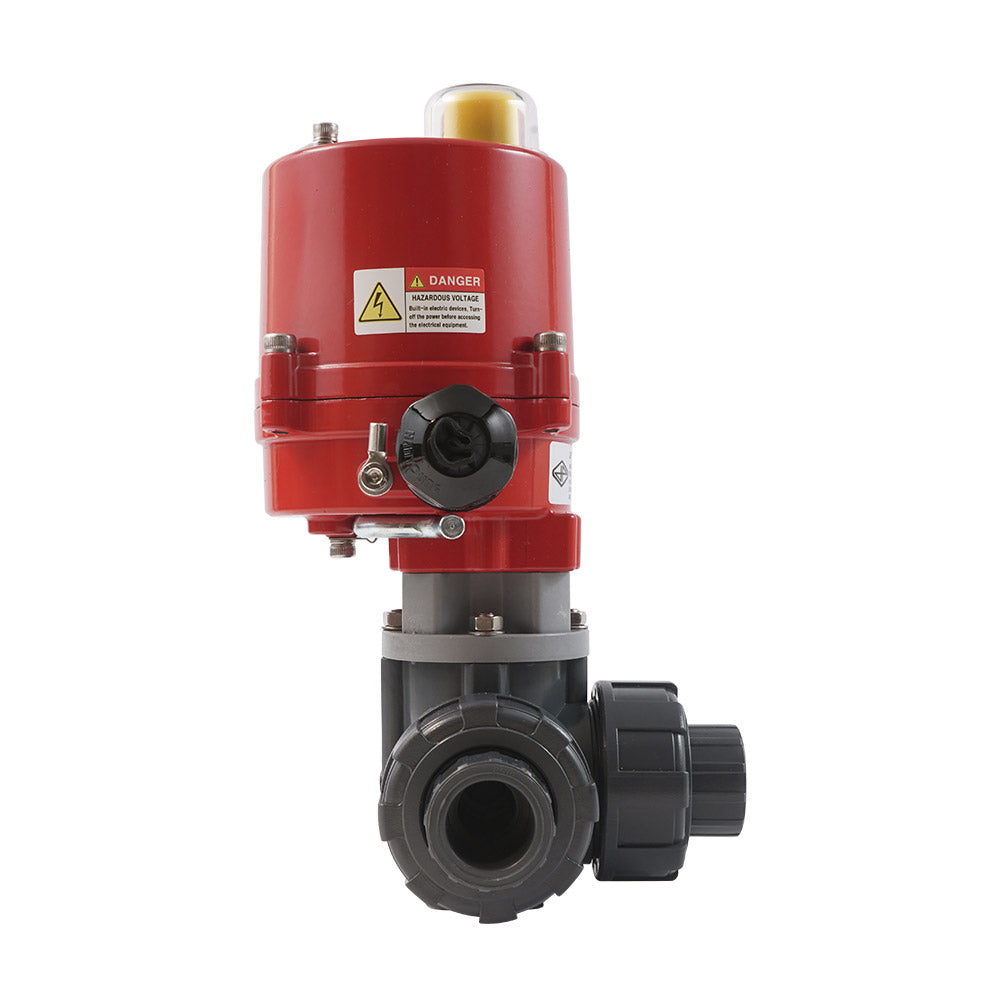

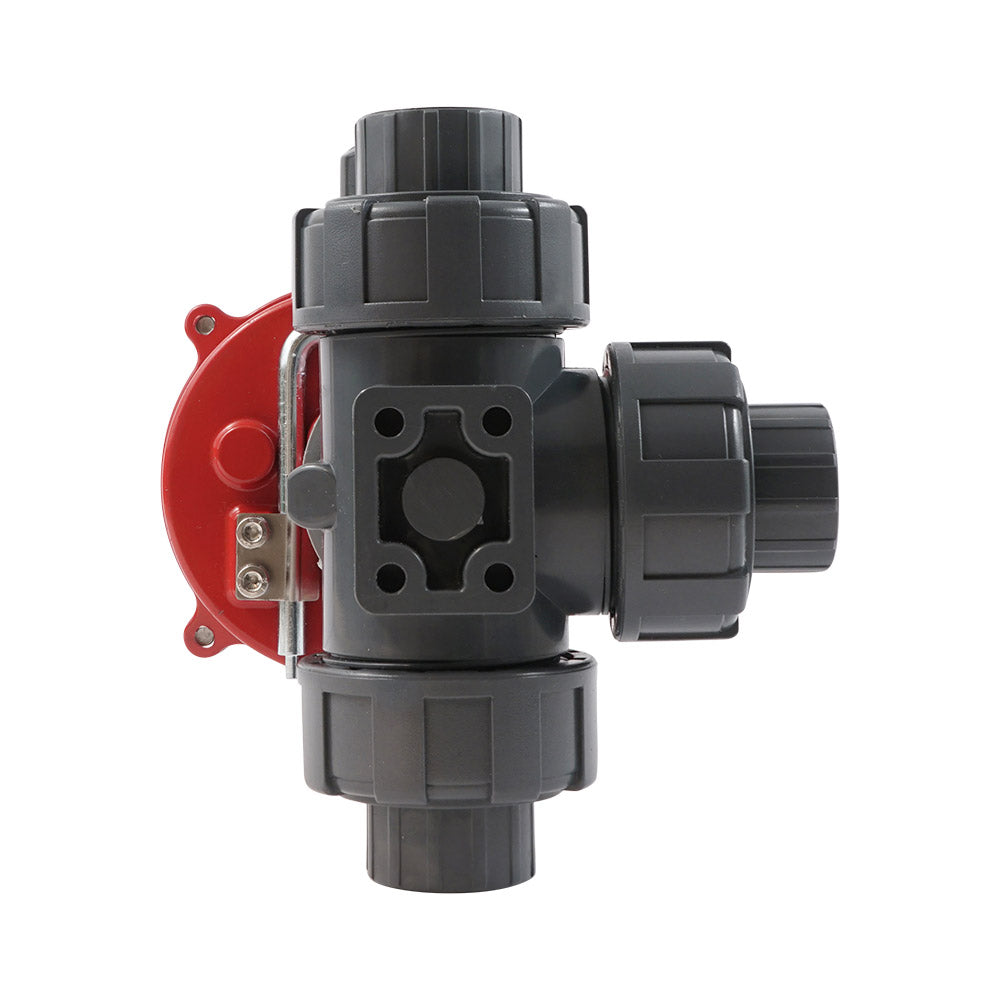

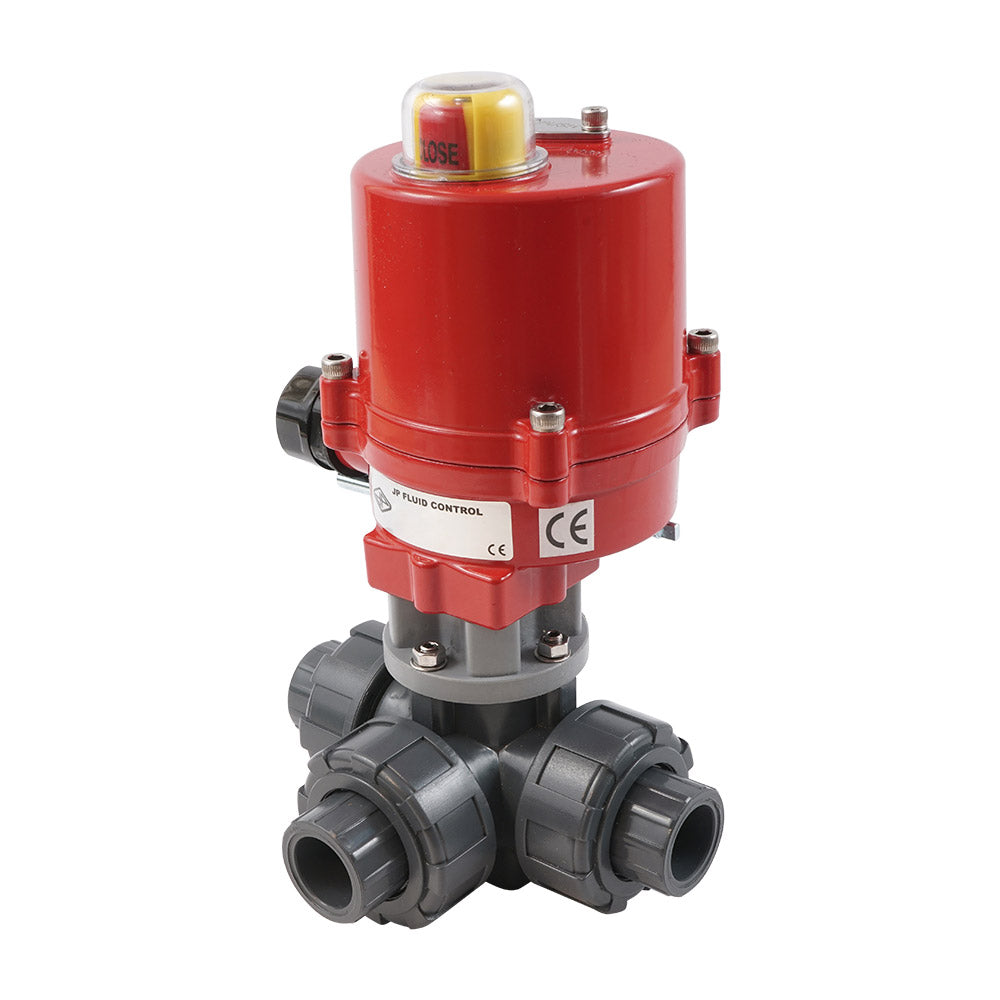

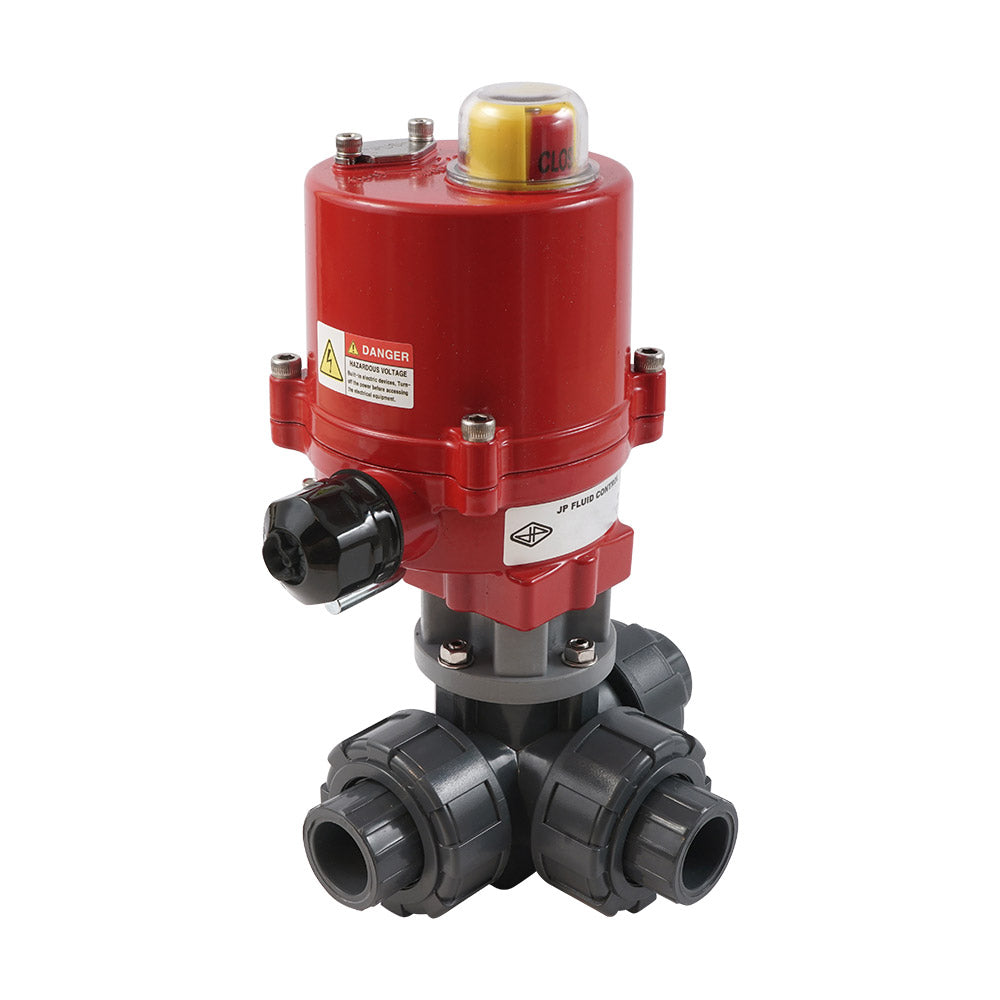

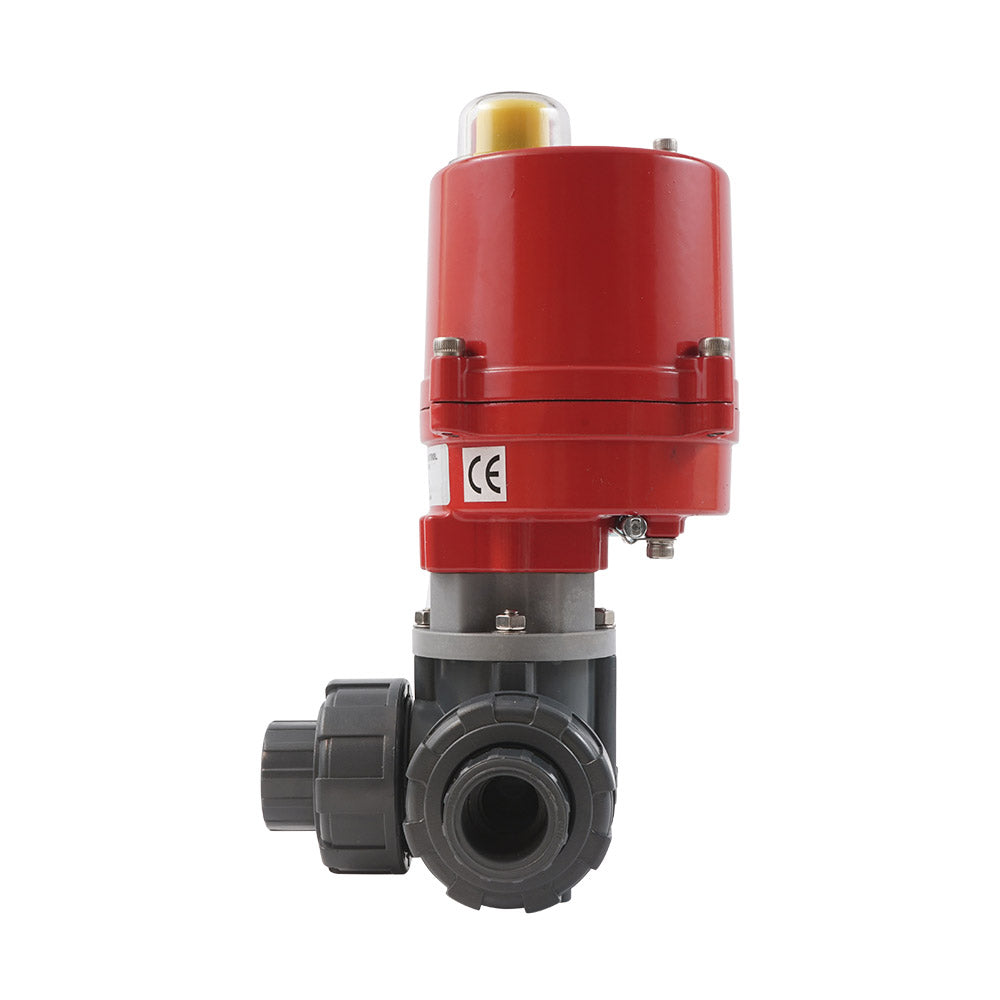

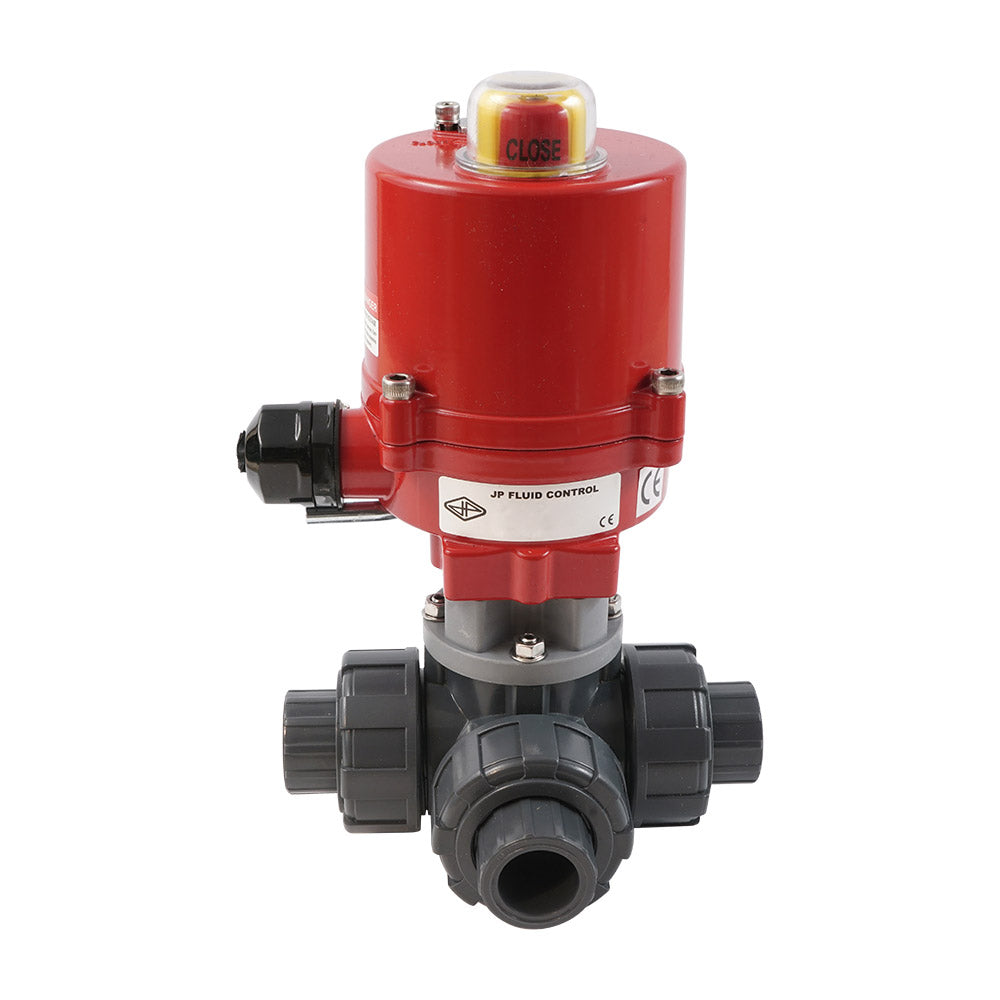

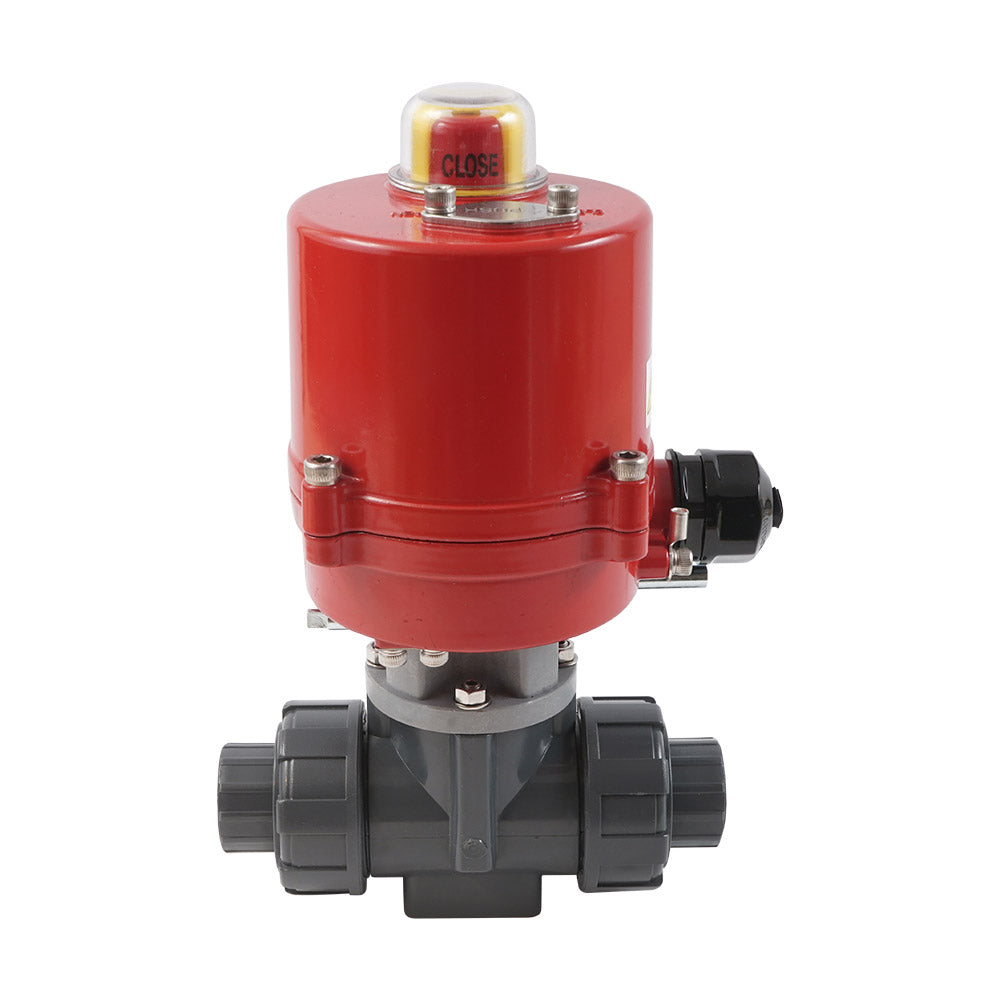

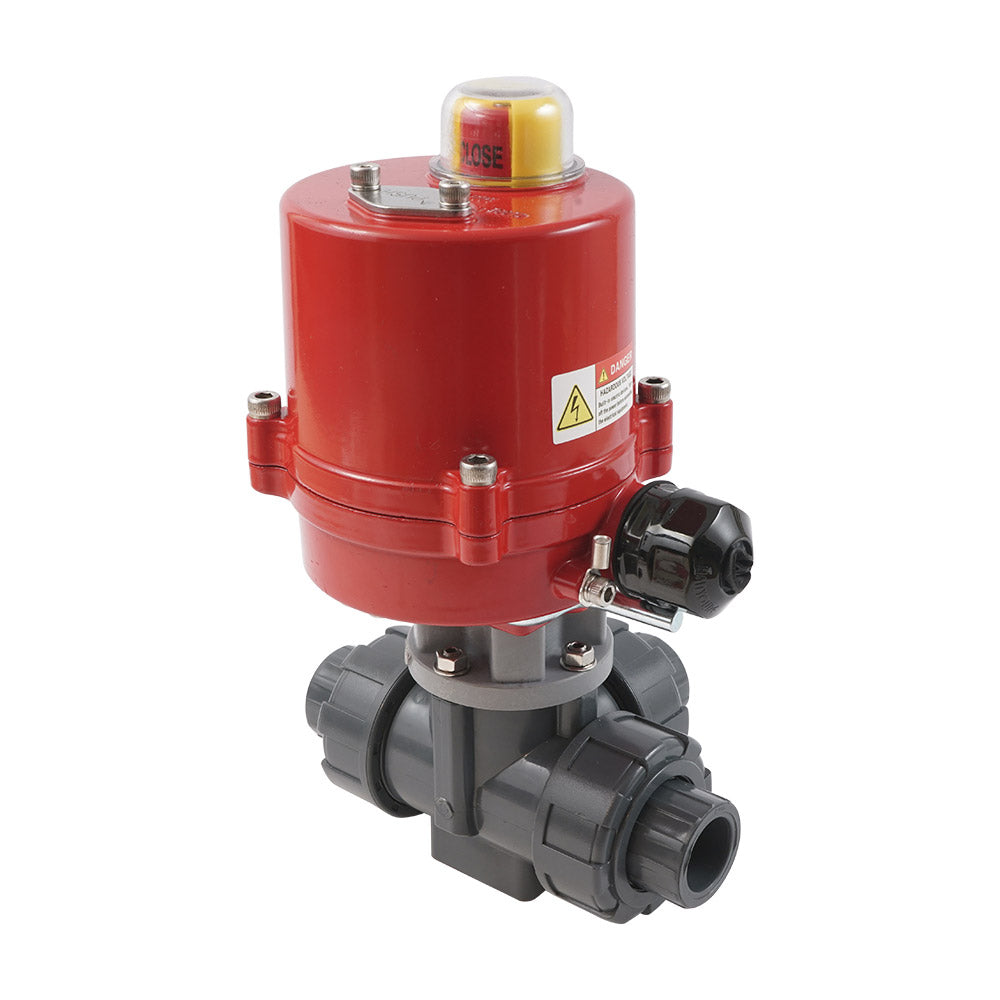

Klemmstutzen 40mm L-Bohrung 3-Wege-PVC-Elektrokugelhahn 100-240 V AC PTFE/EPDM

Dieser robuste und energieeffiziente elektrische 3-Wege-PVC-Kugelhahn (L-Bohrung) von Tameson kann für die Durchflussregelung mit kontaminiertem Wasser oder korrosiven Medien, wie z. B. Chloridlösungen (Meerwasser oder Schwimmbäder), verwendet werden. Das Ventil verfügt über 40 mm Klebemuffe Anschlüsse mit einem Doppel-Überwurfmutter-Design. Das Ventilgehäuse und die Kugel sind aus PVC-U gefertigt. Die Dichtungen sind aus PTFE/EPDM. Das Ventil hat eine Bohrung von 25 mm mit einem Kv-Wert von 21 m³/h (Cv = 24,28 gpm). Kv gibt die Wasserdurchflussrate in m³/h bei einem Druckabfall von einem bar an. Das Ventil hält einem Druck von bis zu 10 bar bei 20°C (145 psi bei 68°F) stand. Es ist für Temperaturen von 0 bis 60°C (32 bis 140°F) geeignet.

Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt verwendet werden. Der Antrieb zieht nominal 0,1A und 0,2A bei maximalem Drehmoment. Der Antrieb verfügt über ein robustes Aluminiumgehäuse (IP67, vorausgesetzt, dass ein geeignetes Kabel angeschlossen ist) und liefert ein maximales Drehmoment von 40 Nm. Das Ventil dreht sich in 8 Sekunden von 0 auf 90 Grad. Der Antrieb ist mit zwei zusätzlichen Endschaltern für Positionsrückmeldung ausgestattet. Die Endschalter sind auf 0 und 90 Grad positioniert. Bei Bedarf kann die Winkelposition der Schalter vom Benutzer eingestellt werden. Eine mechanische Positionsanzeige an der Oberseite des Antriebs zeigt die Ventilposition an. Der Antrieb ist mit einer manuellen Steuerung ausgestattet. Wird unmontiert geliefert, inklusive Kugelhahn (V3KKN), Antrieb (AG-040-A) und Montagematerial.

Vorteile:

• Schaltzeit nur 8 Sekunden
• Starkes IP67 Gehäuse des Antriebs
• Geeignet für Stromversorgungen von 100 bis 240V AC
• Zwei zusätzliche Endschalter für Positionsrückmeldung
• Manuelle Steuerung
• Klare visuelle Positionsanzeige

Bohrung und Schaltung

Die Kugel hat eine L-Bohrung. Durch Drehen der Kugel um 90 Grad können Sie zwischen zwei Schaltungen wechseln.

Schematische Darstellung der Schaltungsfunktion von Ventilen mit L-Bohrung

Elektrisches Anschlussbild

Der Antrieb kann mit Wechselstrom (50/60Hz) von 100 Volt bis 240 Volt verwendet werden. Der Antrieb zieht nominal 0,1A und 0,2A bei maximalem Drehmoment. Um ein Kabel am Antrieb anzuschließen, muss die Abdeckung mit vier Bolzen entfernt werden. Das System arbeitet mit 3-Punkt-Steuerung. Klemme 1 und 2 sind permanent mit der Stromversorgung verbunden. Klemme 3 und 4 werden zum Schließen oder Öffnen des Ventils verwendet. Das Signal (Phase/Null) an Klemme 3 und 4 muss dasselbe sein wie an Klemme 2. Schließen Sie niemals 3 und 4 gleichzeitig an, um Kurzschlüsse und Schäden zu vermeiden. Der Antrieb verfügt über zwei interne Endschalter, die die Motorleistung an den Endpositionen (0° und 90°) abschalten, sodass kein Energie verbraucht wird, wenn das Ventil vollständig geöffnet oder geschlossen ist. Diese Schalter sind werkseitig eingestellt und nicht vom Benutzer einstellbar. Zusätzlich gibt es zwei Hilfsschalter für externe Positionsrückmeldungen (z. B. an eine SPS oder eine Kontrollleuchte). Die Winkelposition der Hilfsschalter kann vom Benutzer eingestellt werden; die Motorschaltschalter nicht. Verbinden Sie immer die Erde und verwenden Sie die Rohre nicht als Erdung.

Elektrisches Anschlussbild des AG-040-A Antriebs. Bevor Wechselstrom verwendet wird, müssen zuerst die Schalter auf der Leiterplatte eingestellt werden.

Montage

Stellen Sie sicher, dass die Position der Kugel und des Antriebs vor der Montage richtig eingestellt sind. Der Antrieb wird mit zwei Adaptern geliefert, um den Antrieb mit der Ventilwelle zu verbinden. Montieren Sie den Antrieb mit den mitgelieferten Bolzen am Ventil. Es darf kein Spiel zwischen den beiden Flanschen vorhanden sein. Verwenden Sie unser Sortiment an Fittings, um das Ventil an Ihre vorhandene Rohrleitung anzuschließen.

Hinweis: Dieses Produkt wird in Einzelteilen geliefert, jedoch mit dem erforderlichen Montagematerial.
