M12x1.25 Schwimmend gelagerter Zylinder MFC
Dieses Zubehörteil für die schwimmende Befestigung kann jede Exzentrizität zwischen dem angetriebenen Körper und dem Zylinder auffangen. Er verfügt über einen Innengewinde-Eingang für das Stangenende des Pneumatikzylinders und einen Wellenausgang, beide mit M12×1,25-Gewinde. Er hat einen Drehwinkelbereich von ±5° und erlaubt eine lineare Abweichung von ±0,75 mm. Er ist für die wiederholte Anwendung von Druck- oder Zugkräften ausgelegt.
- Regulärer Preis
- €35.08
- Regulärer Preis
- €29.48
Beschreibung
Das Zubehörteil für die schwimmende Befestigung kann jeden Versatz oder Verlust der Parallelität zwischen dem angetriebenen Körper und dem Zylinder auffangen. Er hat einen Innengewinde-Eingang für den Anschluss an das Stangenende des Pneumatikzylinders und einen Wellenausgang mit demselben Gewinde M12×1,25. Er hat einen Drehwinkelbereich von ±5° und erlaubt eine lineare Abweichung von ±0,75 mm. Daher kann die genaue Zentrierung und Bearbeitung von Komponenten eine geringere Toleranz aufweisen, was die Installationszeit und -kosten reduziert. Er ist kompakt, steif und hat eine einfache Konstruktion, die eine wiederholte Anwendung von Druck- und Zugkräften ermöglicht. Er hat einen Temperaturbereich von 5-60°C und ist aus Stahl gefertigt. Es kann für ISO- (15552, 21287, 6432, etc.) oder Nicht-ISO-Pneumatikzylinder verwendet werden, solange die Gewinde übereinstimmen.
Profis
- Er kann jede Abweichung von der Zentrierung oder den Verlust der Parallelität zwischen dem angetriebenen Körper und dem Zylinder auffangen.
- Er hat einen Drehwinkelbereich von ±5° und erlaubt eine lineare Abweichung von ±0,75 mm
- Es ist für die wiederholte Anwendung von Druck- und Zugkräften ausgelegt.
Nachteile
- Zusätzliches Gewicht muss bei der Lastberechnung berücksichtigt werden

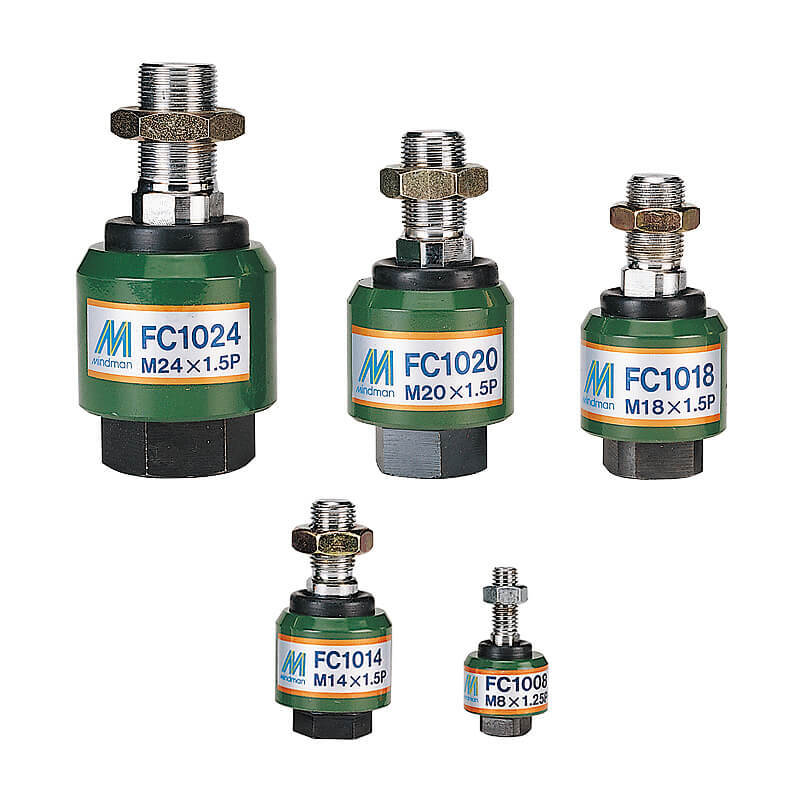

Serien MFC und MFCS
Die Mindman MFC- und MFCS-Serien sind für ISO- (15552, 21287, 6432, etc.) und Nicht-ISO-Pneumatikzylinder mit einem Gewindegrößenbereich von M3 bis M50 geeignet. Sie können jede Abweichung von der Zentrierung oder den Verlust der Parallelität auffangen und haben außerdem einen Drehwinkelbereich von ±5° je nach Größe, was eine weniger genaue Zentrierung, Bearbeitung und Installationszeit ermöglicht und die Gesamtkosten senkt. Sie können sowohl für Druck- als auch für Zuganwendungen verwendet werden. Unsere MFC-Größe (6-160mm Welle) hat eine maximale Kraft von 80.000 N und unsere MFCS-Größe (6-32m Welle) hat eine maximale Kraft von 2.500 N. Sie werden für Anwendungen verwendet, bei denen Zentrierung oder Winkelabweichung ein Problem sind oder sein könnten.
